第十六章《电压电阻》单元测试卷
（时间90分钟 满分90分）
一．选择题（共10小题，满分30分，每小题3分）
1．（3分）下列关于电压的叙述正确的是（　　）
A．电压是形成电流的原因
B．电路中有电流时，电路两端不一定有电压
C．电路中只要有电压就一定有电流
D．任何情况下，一节干电池的电压都是1.5V
2．（3分）如图所示的电路中，闭合开关S后，能用电压表正确测量小灯泡L1两端电压的是（　　）
A． B．
C． D．
3．（3分）在如图所示的电路中，开关S闭合后，小灯泡L1L2均正常发光，则下列说法中正确的是（　　）
A．L1和L2串联在电路中
B．L1和L2并联在电路中
C．甲、乙都是电流表
D．甲是电压表，乙是电流表

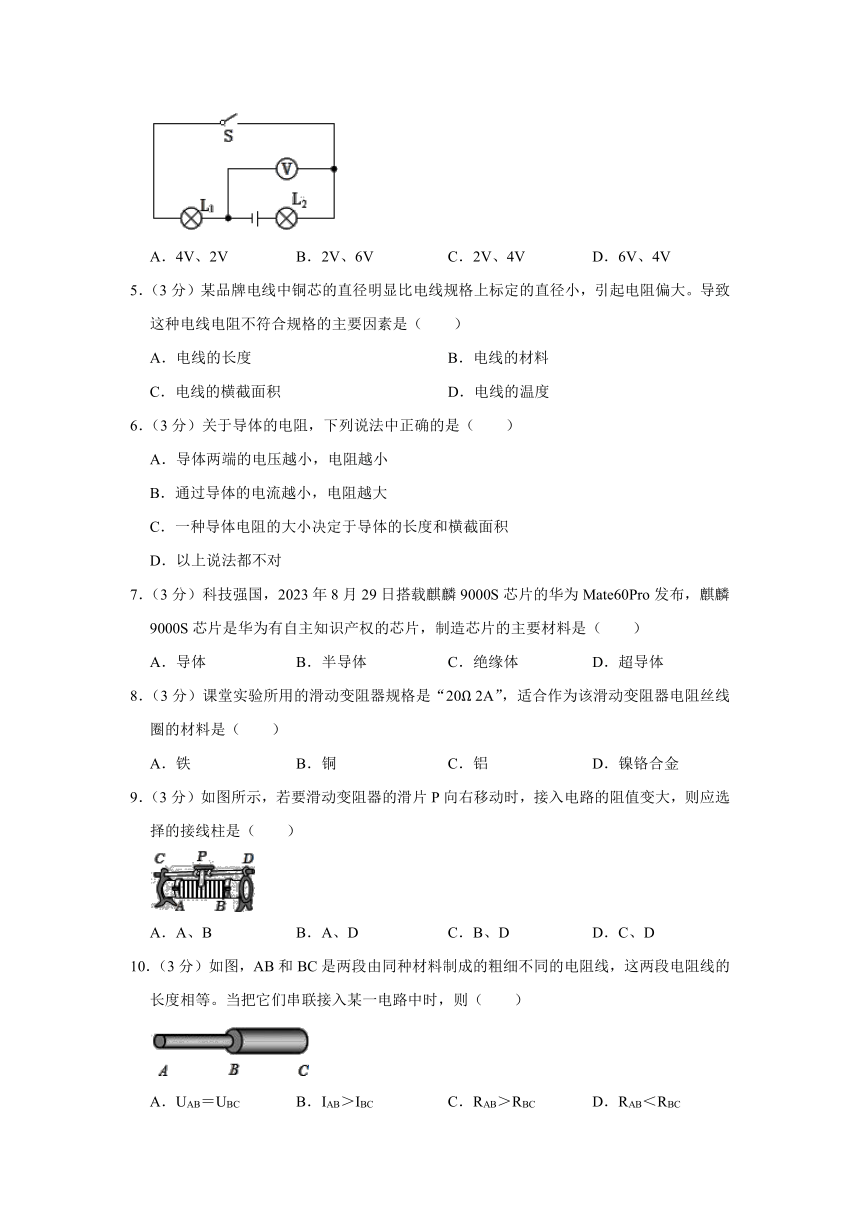

4．（3分）如图所示电路，当开关S断开时，电压表示数为6V，当开关S闭合时，电压表示数为2V，则灯泡L1和L2两端的电压分别为（　　）
A．4V、2V B．2V、6V C．2V、4V D．6V、4V
5．（3分）某品牌电线中铜芯的直径明显比电线规格上标定的直径小，引起电阻偏大。导致这种电线电阻不符合规格的主要因素是（　　）
A．电线的长度 B．电线的材料
C．电线的横截面积 D．电线的温度
6．（3分）关于导体的电阻，下列说法中正确的是（　　）
A．导体两端的电压越小，电阻越小
B．通过导体的电流越小，电阻越大
C．一种导体电阻的大小决定于导体的长度和横截面积
D．以上说法都不对
7．（3分）科技强国，2023年8月29日搭载麒麟9000S芯片的华为Mate60Pro发布，麒麟9000S芯片是华为有自主知识产权的芯片，制造芯片的主要材料是（　　）
A．导体 B．半导体 C．绝缘体 D．超导体
8．（3分）课堂实验所用的滑动变阻器规格是“20Ω 2A”，适合作为该滑动变阻器电阻丝线圈的材料是（　　）
A．铁 B．铜 C．铝 D．镍铬合金
9．（3分）如图所示，若要滑动变阻器的滑片P向右移动时，接入电路的阻值变大，则应选择的接线柱是（　　）
A．A、B B．A、D C．B、D D．C、D
10．（3分）如图，AB和BC是两段由同种材料制成的粗细不同的电阻线，这两段电阻线的长度相等。当把它们串联接入某一电路中时，则（　　）
A．UAB＝UBC B．IAB＞IBC C．RAB＞RBC D．RAB＜RBC

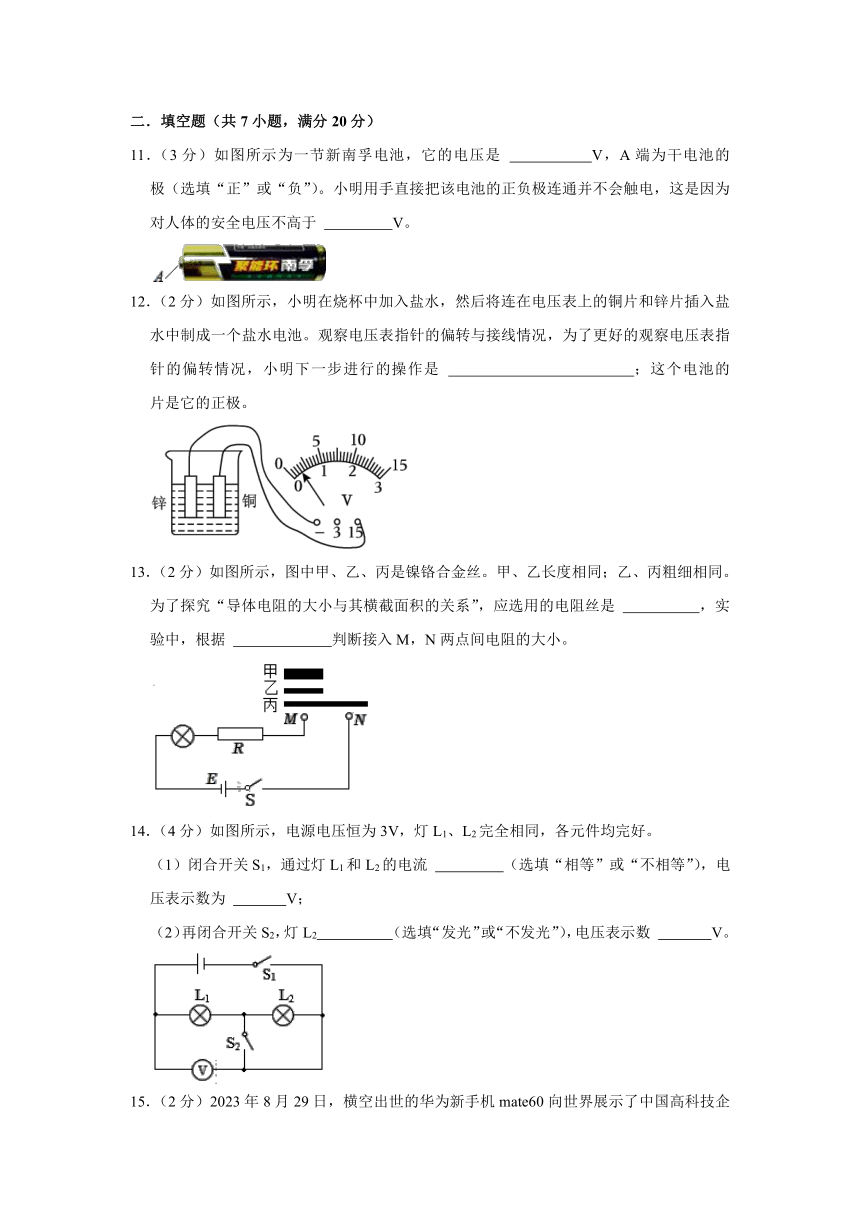

二．填空题（共7小题，满分20分）
11．（3分）如图所示为一节新南孚电池，它的电压是 　 　V，A端为干电池的 　 　极（选填“正”或“负”）。小明用手直接把该电池的正负极连通并不会触电，这是因为对人体的安全电压不高于 　 　V。
12．（2分）如图所示，小明在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中制成一个盐水电池。观察电压表指针的偏转与接线情况，为了更好的观察电压表指针的偏转情况，小明下一步进行的操作是 　 　；这个电池的 　 　片是它的正极。
13．（2分）如图所示，图中甲、乙、丙是镍铬合金丝。甲、乙长度相同；乙、丙粗细相同。为了探究“导体电阻的大小与其横截面积的关系”，应选用的电阻丝是 　 　，实验中，根据 　 　判断接入M，N两点间电阻的大小。
14．（4分）如图所示，电源电压恒为3V，灯L1、L2完全相同，各元件均完好。
（1）闭合开关S1，通过灯L1和L2的电流 　 　（选填“相等”或“不相等”），电压表示数为 　 　V；
（2）再闭合开关S2，灯L2　 　（选填“发光”或“不发光”），电压表示数 　 　V。
15．（2分）2023年8月29日，横空出世的华为新手机mate60向世界展示了中国高科技企业的集体实力。手机、智能家用电器、军事领域等都离不开芯片，芯片核心主要是由 　 　材料制成的；科学家发现，铝在﹣271.76℃以下时，电阻变成了零，这就是 　 　现象。
16．（4分）如图所示，是自动测量油箱中油量的装置图。其中R′是定值电阻，R是弧形变阻器，它的金属滑片是金属杠杆的一端，弧形变阻器是根据改变电阻丝接入电路中的 　 　来改变接入电路中的电阻。油量表是 　 　表改装而成的，油位越低，油量表的示数越 　 　（选填“大”、“小”或“不变”）。R的铭牌上标有“20Ω 2A”字样，其含义是 　 　。
17．（3分）如图所示，有一个装置将四根高压输电线并联起来，这相当于增大了导线的 　 　，从而减小了导线的 　 　，以达到减少输电线上电能损失的目的，这个装置应该是 　 　（选填“导体”或“绝缘体”）。
三．作图题（共1小题，满分4分，每小题4分）
18．（4分）为使电路正常工作，请在图中“〇”中填入电流表或电压表符号。
四．实验探究题（共2小题，满分30分）
19．（14分）在探究“并联电路的电压规律”实验中，小明使用了两个相同的灯泡：
（1）在连接电路时，开关应该 　 　。图甲是小明已经完成部分的电路，请用笔画线代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为 　 　V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论 　 　（选填“科学”或“不科学”），接下来应该进行的操作是 　 　。
A.更换不同规格的灯泡，多次实验；
B.将L1、L2的位置交换，再次探究；
C.保持电源、灯泡不变，多测量几次电路中三处的电压。
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1　 　U2（选填“＞”、“＝”或“＜”）。
（5）接下来小明继续探究“串联电路电压规律”实验。实验中为了节省时间，利用原来的电路图，如图丁所示，在测L2两端的电压时，电压表所接的B接点不动，只断开A接点，并把接线改接到C接点上，这个方法 　 　（选填“能”或“不能”）测出L2两端的电压，理由是 　 　。
20．（16分）小明同学在“探究影响导体电阻大小的因素”时，他做出了如下猜想。
猜想一：导体的电阻可能与导体的长度有关；
猜想二：导体的电阻可能与导体的横截面积有关；
猜想三：导体的电阻可能与导体的材料有关。
为了验证上述猜想，小明设计了如图的电路，其中A、B、C、D是四根导体，这四根导体的材料、长度、横截面积如图所示。
（1）连接电路时，开关应处于 　 　状态。实验中，在M、N之间分别接上不同的导体，则通过观察 　 　来比较导体电阻的大小会更加准确；
（2）为了验证猜想二，应该选用序号为 　 　和 　 　的两根电阻丝进行实验；如果选用序号为A、D的两根电阻丝进行实验，是为了验证猜想导体电阻与 　 　的关系；
（3）通过实验探究，小明得到的“导体电阻与其长度的关系”的实验结论为 　 　；
（4）小明又做了如图实验：将镍铬合金丝A接入电路，闭合开关，然后用大功率吹风机对镍铬合金丝吹一段时间热风，发现电流表示数变小，这说明导体的电阻与 　 　有关。接着，小明将粗细均匀的电阻丝均匀地拉长为原来的1.5倍，再对折后，其阻值与原来的阻值相比 　 　（选填“变大”“变小”或“不变”）。
五．计算题（共1小题，满分6分，每小题6分）
21．（6分）如图所示的电路中，电源电压为9V，闭合开关S后，观察到电流表A1的示数是0.5A；电流表A的示数为1.5A。求：
（1）L2中的电流是多少？
（2）灯泡L2两端的电压为多少？
（3）断开开关S后，电流表A1的示数是多少？
