四川省成都市玉林中学成都玉林中学2014-2015学年高二下学期4月测试物理试题

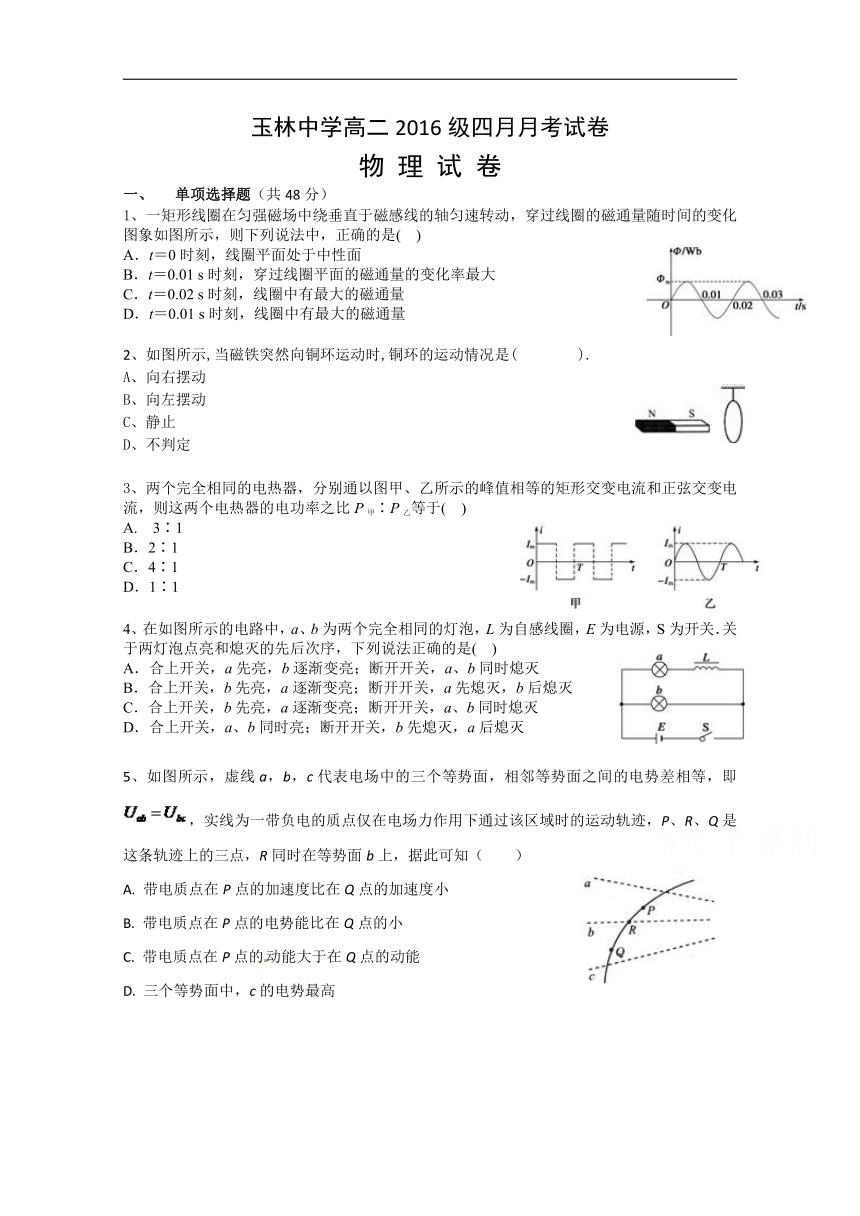

玉林中学高二2016级四月月考试卷
物 理 试 卷
1、 单项选择题（共48分）
1、一矩形线圈在匀强磁场中绕垂直于磁感线的轴匀速转动，穿过线圈的磁通量随时间的变化图象如图所示，则下列说法中，正确的是( )
A．t＝0时刻，线圈平面处于中性面
B．t＝0.01 s时刻，穿过线圈平面的磁通量的变化率最大
C．t＝0.02 s时刻，线圈中有最大的磁通量
D．t＝0.01 s时刻，线圈中有最大的磁通量
2、如图所示,当磁铁突然向铜环运动时,铜环的运动情况是( ).
A、向右摆动
B、向左摆动
C、静止
D、不判定
3、两个完全相同的电热器，分别通以图甲、乙所示的峰值相等的矩形交变电流和正弦交变电流，则这两个电热器的电功率之比P甲∶P乙等于( )
A. 3∶1
B．2∶1
C．4∶1
D．1∶1
4、在如图所示的电路中，a、b为两个完全相同的灯泡，L为自感线圈，E为电源，S为开关．关于两灯泡点亮和熄灭的先后次序，下列说法正确的是( )
A．合上开关，a先亮，b逐渐变亮；断开开关，a、b同时熄灭
B．合上开关，b先亮，a逐渐变亮；断开开关，a先熄灭，b后熄灭
C．合上开关，b先亮，a逐渐变亮；断开开关，a、b同时熄灭
D．合上开关，a、b同时亮；断开开关，b先熄灭，a后熄灭
5、如图所示，虚线a，b，c代表电场中的三个等势面，相邻等势面之间的电势差相等，即，实线为一带负电的质点仅在电场力作用下通过该区域时的运动轨迹，P、R、Q是这条轨迹上的三点，R同时在等势面b上，据此可知（ ）
A. 带电质点在P点的加速度比在Q点的加速度小
B. 带电质点在P点的电势能比在Q点的小
C. 带电质点在P点的动能大于在Q点的动能
D. 三个等势面中，c的电势最高

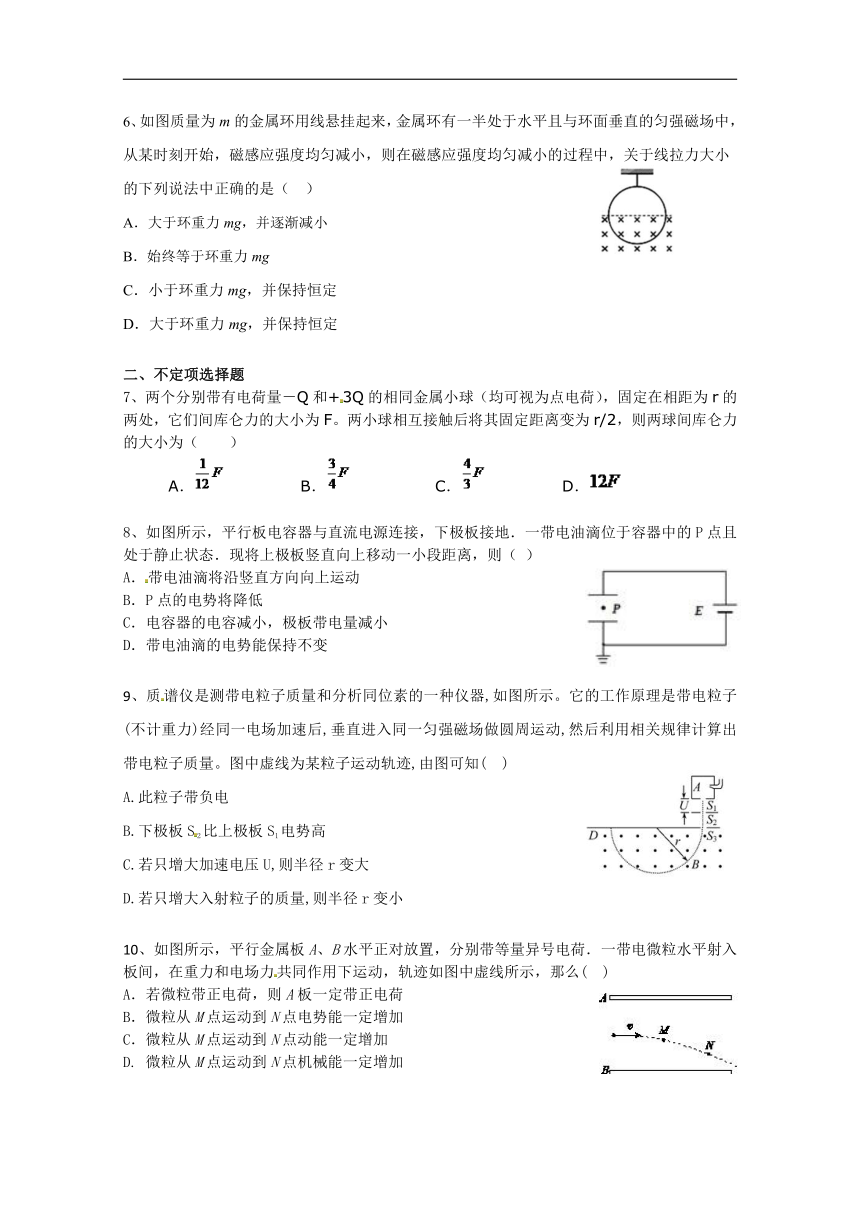

6、如图质量为m的金属环用线悬挂起来，金属环有一半处于水平且与环面垂直的匀强磁场中，从某时刻开始，磁感应强度均匀减小，则在磁感应强度均匀减小的过程中，关于线拉力大小的下列说法中正确的是（ ）
A．大于环重力mg，并逐渐减小
B．始终等于环重力mg
C．小于环重力mg，并保持恒定
D．大于环重力mg，并保持恒定
二、不定项选择题
7、两个分别带有电荷量－Q和+3Q的相同金属小球（均可视为点电荷），固定在相距为r的两处，它们间库仑力的大小为F。两小球相互接触后将其固定距离变为r/2，则两球间库仑力的大小为（ ）
A． B． C． D．
8、如图所示，平行板电容器与直流电源连接，下极板接地．一带电油滴位于容器中的P点且处于静止状态．现将上极板竖直向上移动一小段距离，则（ ）
A．带电油滴将沿竖直方向向上运动
B．P点的电势将降低
C．电容器的电容减小，极板带电量减小
D．带电油滴的电势能保持不变
9、质谱仪是测带电粒子质量和分析同位素的一种仪器,如图所示。它的工作原理是带电粒子(不计重力)经同一电场加速后,垂直进入同一匀强磁场做圆周运动,然后利用相关规律计算出带电粒子质量。图中虚线为某粒子运动轨迹,由图可知( )
A.此粒子带负电
B.下极板S2比上极板S1电势高
C.若只增大加速电压U,则半径r变大
D.若只增大入射粒子的质量,则半径r变小
10、如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么( )
A．若微粒带正电荷，则A板一定带正电荷
B．微粒从M点运动到N点电势能一定增加
C．微粒从M点运动到N点动能一定增加
D. 微粒从M点运动到N点机械能一定增加

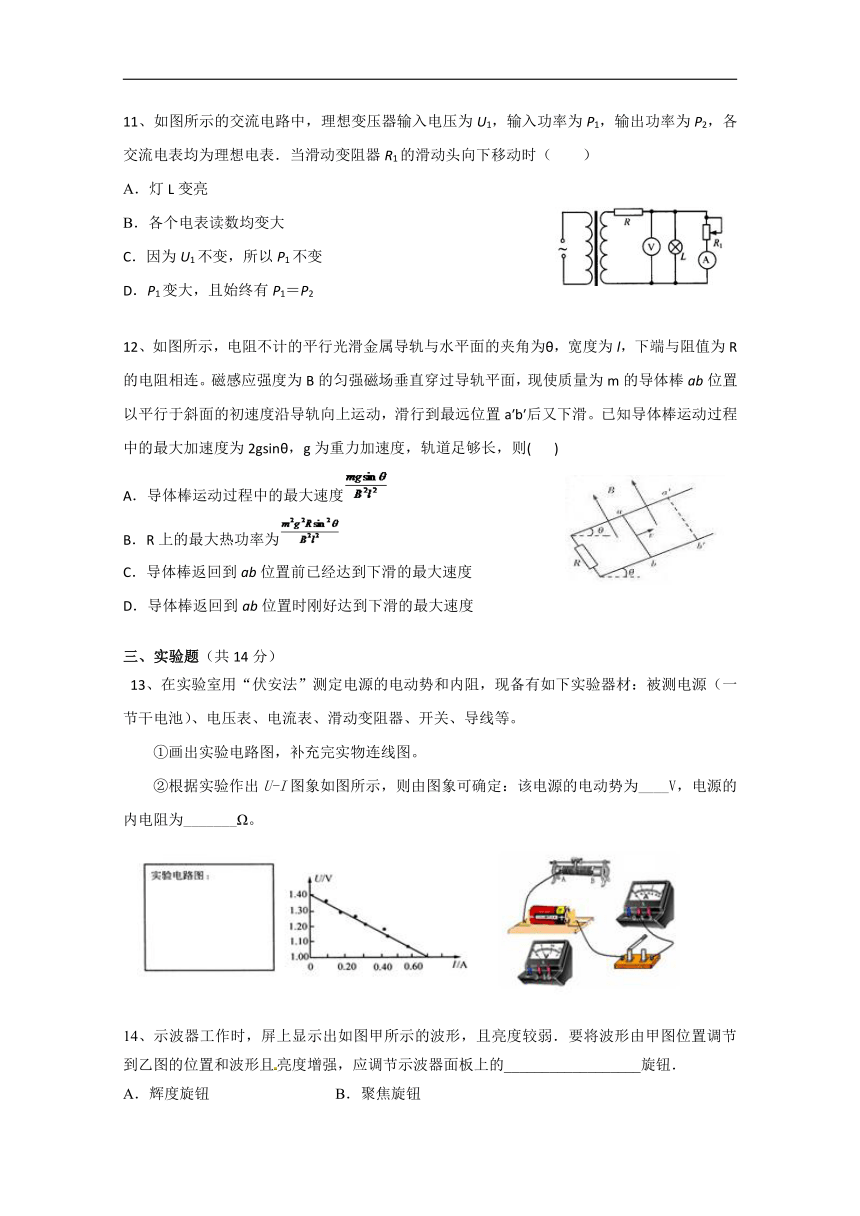

11、如图所示的交流电路中，理想变压器输入电压为U1，输入功率为P1，输出功率为P2，各交流电表均为理想电表．当滑动变阻器R1的滑动头向下移动时（ ）
A．灯L变亮
A．各个电表读数均变大
C．因为U1不变，所以P1不变
D．P1变大，且始终有P1＝P2
12、如图所示，电阻不计的平行光滑金属导轨与水平面的夹角为θ，宽度为l，下端与阻值为R的电阻相连。磁感应强度为B的匀强磁场垂直穿过导轨平面，现使质量为m的导体棒ab位置以平行于斜面的初速度沿导轨向上运动，滑行到最远位置a′b′后又下滑。已知导体棒运动过程中的最大加速度为2gsinθ，g为重力加速度，轨道足够长，则( )
A．导体棒运动过程中的最大速度
B．R上的最大热功率为
C．导体棒返回到ab位置前已经达到下滑的最大速度
D．导体棒返回到ab位置时刚好达到下滑的最大速度
三、实验题（共14分）
13、在实验室用“伏安法”测定电源的电动势和内阻，现备有如下实验器材：被测电源（一节干电池）、电压表、电流表、滑动变阻器、开关、导线等。
①画出实验电路图，补充完实物连线图。
②根据实验作出U-I图象如图所示，则由图象可确定：该电源的电动势为____V，电源的内电阻为_______Ω。
14、示波器工作时，屏上显示出如图甲所示的波形，且亮度较弱．要将波形由甲图位置调节到乙图的位置和波形且亮度增强，应调节示波器面板上的__________________旋钮．
A．辉度旋钮 B．聚焦旋钮
C．辅助聚焦旋钮 D．竖直位移旋钮
E．“Y增益”旋钮 F．“X增益”旋钮
G．水平位移旋钮 H．扫描微调旋钮
I．衰减旋钮 J．扫描范围旋钮
K．同步极性选择开关
四、计算题（共38分）
15、如图所示是一个交流发电机的示意图．线框abcd处于匀强磁场中，已知ab=bc=10 cm，B=1T，线圈匝数n=10，线圈电阻r=5Ω，外电路负载电阻R=5Ω，线圈以10r/s的转速匀速转动．求：
(1)安培表和电压表的读数．
(2)从如图示位置开始经过1/60秒时感应电动势的瞬时值多大？
(3)从如图所示位置开始转过90°角的过程中的平均感应电动势值多大？
16、如图一个匀强电场的场强为1.0×104V/m，在平行于电场的平面上画半径为10cm的圆，圆周上取三点A、B、C．试问：
(1) A、B间的电势差为多大
(2) B点电势取作零时，C点的电势为多大
(3) 将一个电子从B点沿圆弧移到C点处时电场力做多少功 是正功还是负功
17、足够长的平行金属导轨MN和PK表面粗糙，与水平面之间的夹角为α，间距为L。垂直于导轨平面向上的匀强磁场的磁感应强度为B，MP间接有阻值为R的电阻，质量为m的金属杆ab垂直导轨放置，其他电阻不计。如图所示，用恒力F沿导轨平面向下拉金属杆ab，使金属杆由静止开始运动，杆运动的最大速度为vm，t 秒末金属杆的速度为v1，，前t秒内金属杆的位移为x，（重力加速度为g）求：
（1）金属杆速度为v1时加速度的大小；
（2）整个系统在前t 秒内产生的热量。
18、如图所示,在xOy平面内,第Ⅲ象限内的虚线OM是电场与磁场的边界,OM与y轴负方向成45°角。在x<0且OM的左侧空间存在着沿x轴负方向的匀强电场E,场强大小为0.32N/C,在y<0且OM的右侧空间存在着垂直纸面向里的匀强磁场B,磁感应强度大小为0.10T,不计重力的带负电的微粒,从坐标原点O沿y轴负方向以v0=2.0×103m/s的初速度进入磁场,已知微粒的带电荷量为q=5.0×10-18C,质量为m=1.0×10-24kg,求:
(1)带电微粒第一次经过磁场边界点的位置坐标;
(2)带电微粒在磁场区域运动的总时间;
(3)带电微粒最终离开电、磁场区域点的位置坐标。(保留两位有效数字)
玉林中学高二2016级四月月考试卷
物 理 参考答案
题号 1 2 3 4 5 6 7 8 9 10 11 12
答案 B A B C D A C BC C C D B
13题（1）实验电路图
（2）1.40； 0.57；
14题A、D、E、F、G、K
15题
(1)
(2)
当t=1/60 s 时，
（3）
16题
（1）
（2）
，
（3），做负功
18题（1)带电微粒从O点射入磁场,运动轨迹如图。
第一次经过磁场边界上的A点 由qv0B=
得r==4×10-3m
A点位置坐标 (-4×10-3m,-4×10-3m)
(2)带电微粒在磁场中运动轨迹如(1)问图,设带电微粒在磁场中做圆周运动的周期为T
T=
则t=tOA+tAC=1/4T+3/4T
代入数据解得:T=1.3×10-5s
(3)微粒从C点沿y轴正方向进入电场, ,微粒做类平抛运动a=
Δx=1/2at12=2r
Δy=v0t1
代入数据解得:Δy=0.2m
y=Δy-2r=0.2m-2×4×10-3m=0.19 m
离开电、磁场时的点的位置坐标为(0,0.19m)
