第18章电功率范围问题
1．如图所示，将标有“6V 3W”的小灯泡与规格为“18Ω 1A”的滑动变阻器及量程为0﹣0.6A的电流表串联后接到9V的电源上（提示：灯丝电阻不随温度而变化），求：
（1）小灯泡正常发光时的电阻。
（2）当滑片位于B点时，小灯泡一分钟消耗多少电能。
（3）电路中的电流最大时，滑动变阻器的功率。
2．如图所示，电源电压恒定，灯泡L上标有“6V 3.6W”，将滑动变阻器R的滑片P移至a端，闭合S，L正常发光；再将滑动变阻器R的滑片P移至b端，电流表示数I＝0.12A。（忽略温度对灯泡电阻的影响）求：
（1）电源电压U。
（2）滑动变阻器R的最大阻值。
（3）电路工作时的最大电功率和最小电功率之比。
．如图所示的电路中，电源电压恒为18V，电压表的量程为0～15V，电流表的量程为0～0.6A，滑动变阻器的规格为“50Ω 1A”，灯L标有“12V 6W”字样（灯L灯丝的电阻不变）。求：
（1）灯L灯丝的电阻RL；
（2）电路消耗的最大电功率；
（3）滑动变阻器连入电路的阻值范围。
4．如图所示，电源电压18V保持不变，电流表的量程为0～3A，电压表的量程为0～15V，灯泡L标有“6V、6W”字样，滑动变阻器R标有“100Ω、10A”字样。闭合开关S，调节滑动变阻器滑片P，使灯泡正常工作，不考虑灯丝电阻的变化。求：
（1）灯泡正常工作时的电流和电阻；
（2）灯泡正常工作30min所放出的热量是多少？这些热量在1标准大气压下能否把50g的水从20℃加热至沸腾？（热量全部被水吸收）[c水＝4.2×103J/（kg ℃）]
（3）在保证电路安全的条件下，滑动变阻器连入电路的电阻变化范围。
5．如图，L是标有“24V 60W”的灯泡，电源电压为32V。若确保灯泡正常工作，求：
（1）滑动变阻器接入电路的阻值；
（2）灯泡正常工作时滑动变阻器消耗的电功率。
6．如图所示，电源电压为4.5V，定值电阻R＝10Ω，滑动变阻器R′标有“20Ω，0.5A”，电流表量程为“0～0.6A”，电压表量程为“0～3V”。闭合开关，移动滑片P的过程中，为保证电路元件安全，求：
（1）电流表示数最大；
（2）滑动变阻器R′接入电路的最小阻值；
（3）定值电阻R的最小功率。

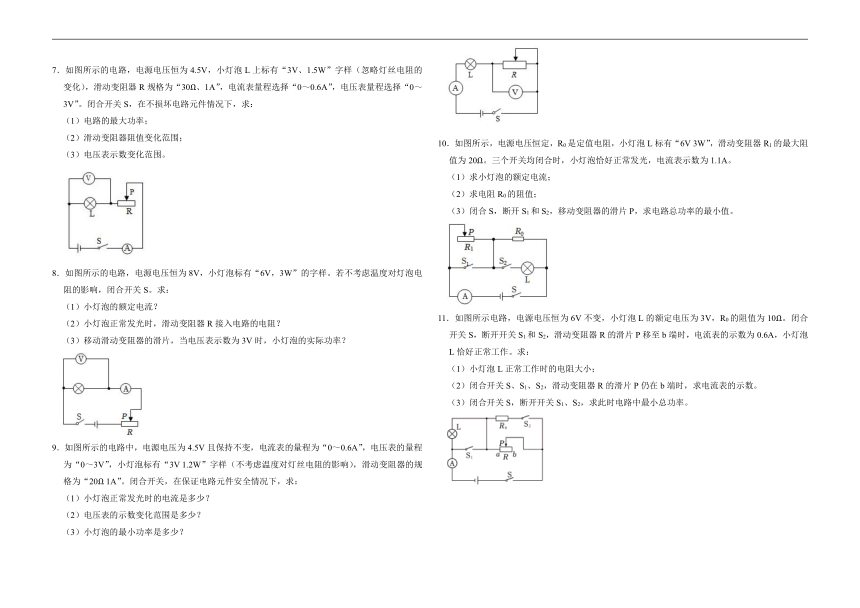

7．如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V、1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω、1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。闭合开关S，在不损坏电路元件情况下，求：
（1）电路的最大功率；
（2）滑动变阻器阻值变化范围；
（3）电压表示数变化范围。
8．如图所示的电路，电源电压恒为8V，小灯泡标有“6V，3W”的字样。若不考虑温度对灯泡电阻的影响，闭合开关S。求：
（1）小灯泡的额定电流？
（2）小灯泡正常发光时，滑动变阻器R接入电路的电阻？
（3）移动滑动变阻器的滑片，当电压表示数为3V时，小灯泡的实际功率？
9．如图所示的电路中，电源电压为4.5V且保持不变，电流表的量程为“0～0.6A”，电压表的量程为“0～3V”，小灯泡标有“3V 1.2W”字样（不考虑温度对灯丝电阻的影响），滑动变阻器的规格为“20Ω 1A”。闭合开关，在保证电路元件安全情况下，求：
（1）小灯泡正常发光时的电流是多少？
（2）电压表的示数变化范围是多少？
（3）小灯泡的最小功率是多少？
10．如图所示，电源电压恒定，R0是定值电阻，小灯泡L标有“6V 3W”，滑动变阻器R1的最大阻值为20Ω。三个开关均闭合时，小灯泡恰好正常发光，电流表示数为1.1A。
（1）求小灯泡的额定电流；
（2）求电阻R0的阻值；
（3）闭合S，断开S1和S2，移动变阻器的滑片P，求电路总功率的最小值。
11．如图所示电路，电源电压恒为6V不变，小灯泡L的额定电压为3V，R0的阻值为10Ω。闭合开关S，断开开关S1和S2，滑动变阻器R的滑片P移至b端时，电流表的示数为0.6A，小灯泡L恰好正常工作。求：
（1）小灯泡L正常工作时的电阻大小；
（2）闭合开关S、S1、S2，滑动变阻器R的滑片P仍在b端时，求电流表的示数。
（3）闭合开关S，断开开关S1、S2，求此时电路中最小总功率。
12．在如图所示的电路中，电源电压为3V，滑动变阻器的规格是“20Ω 1A”，电流表量程是0～0.6A。只闭合开关S1时，电流表的示数为0.2A。求；
（1）定值电阻R1的阻值；
（2）通电1min后，定值电阻R1消耗的电能；
（3）改用电压为4.5V的电源，再闭合开关S2，移动滑动变阻器的滑片，R2消耗的最大功率。
13．如图所示，电源电压保持不变，R1、R2为定值电阻，其中R1的阻值为10Ω。当开关S1、S2断开，开关S3闭合时，电流表的示数为0.6A；当开关S1、S3断开，开关S2闭合时，电流表的示数为0.2A，求：
（1）电源电压大小；
（2）定值电阻R2的阻值；
（3）请分析并计算出该电路的最大电功率。
14．如图所示，已知电源电压为16V，滑动变阻器R2上标有“100Ω 3A”的字样，灯泡上标有“12V 3W”的字样。
（1）当闭合S，断开S1、S2时，灯泡正常工作，求R1的电阻。
（2）当S、S1、S2都闭合时，调节滑动变阻器R2滑片P.调到最右端时，整个电路消耗的电功率。
15．如图所示，电源电压恒为9V，R0的阻值为45Ω，滑动变阻器R1的规格为“30Ω 1A”，电流表的量程为“0～3A”，小灯泡上标有“3V 1.5W”字样。S闭合，S1、S2均断开，调节滑动变阻器的滑片P的位置，使小灯泡正常发光。求：
（1）小灯泡正常发光的电流。
（2）灯泡正常发光时，滑动变阻器的阻值。
（3）当S、S1和S2均闭合时，电路消耗的最小功率。
16．如图所示，电源电压保持不变，R1、R3为定值电阻且R1＝45Ω，滑动变阻器R2的规格为“100Ω 1A”，电流表的量程为0～0.6A，电压表的量程为0～15V。
（1）只闭合开关S1，电流表示数为0.2A，求电源电压；
（2）只闭合开关S3，变阻器滑片置于中点位置时，电压表的示数为4V，求R3的阻值；
（3）闭合开关S1，S2和S3，在电路安全的情况下，求电路消耗电功率的取值范围。
17．小明制作了一个龙舟模型，用红、绿灯做眼睛，并设计如题图的电路来调节亮度和眨眼，红灯L1和绿灯L2分别标有“6V，6W”“6V，3W”字样。电压表量程有0～3V和0～15V，滑动变阻器最大阻值为100Ω，电源电压U＝18V。（灯丝电阻不变）求：
（1）闭合S1、断开S2，L1正常工作时，滑动变阻器接入电路的阻值。
（2）闭合S2、断开S1，在电路安全的前提时，该电路的最小电功率。
18．如图甲是定值电阻R0和标有“6V 6W”灯泡L的信息图像。将它们接入图乙所示的电路，其中电源电压不变，滑动变阻器R最大阻值为8Ω，当只闭合开关S、S1，滑片P位于R最右端时灯泡L的实际功率为1W。求：
（1）灯泡正常发光时的电阻；
（2）电源电压；
（3）当只闭合开关S、S2，电路消耗的最小电功率。
19．如图，电流表量程为0～0.6A，滑动变阻器标有“25Ω 1A”字样，灯泡L标有“3V”字样且阻值恒定，R1＝15Ω。只闭合S1时，电流表的示数为0.4A；只闭合S2时，电流表示数为0.3A。求：
（1）电源电压；
（2）灯泡的阻值RL；
（3）只闭合S3时，在保证各元件安全的前提下，灯泡L的功率变化范围。
20．如图所示，小灯泡L标有“6V 3W”的字样，不考虑灯丝电阻的变化，滑动变阻器的最大阻值R为24Ω，电源电压保持不变。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。保持滑片P的位置不变，闭合S、S1、S2，电流表的示数变为1.5A。求：
（1）小灯泡正常发光时的电流。
（2）电源电压。
（3）当开关S、S1、S2都闭合时，电路消耗总功率的最小值。
21．如图所示，电源电压为6V，定值电阻R1、R2的阻值分别为12Ω、18Ω，闭合开关S。求：
（1）当S1闭合、S2接1时，通过R1的电流；
（2）当S1断开、S2接1时，通电1min，R2产生的热量；
（3）电路总功率的最大值和最小值。
22．如图所示电路，电源电压恒为12V，电阻R1的阻值为5Ω，滑动变阻器R2上标有“10Ω 3A”的字样，小灯泡L上标有“12V 6W”的字样（灯丝电阻不变），电流表的量程为0﹣3A。
（1）当开关S1、S2、S都闭合时，求小灯泡L在5min内产生的热量（滑动变阻器R2连入电路的电阻不为0）。
（2）当开关S1、S2、S都闭合，电流表的示数为2A时，求R2消耗的电功率。
（3）当开关S1、S2都断开，S闭合时，求：滑动变阻器的最大电功率。
