2023-2024学年人教版九年级物理综合复习题：第19章 生活用电 (辽宁地区适用)（有解析）

第19章 生活用电
一、单选题
1．（2023上·辽宁铁岭·九年级校考期中）以下说法中正确的是（　　）
A．甲图中，相同质量的热水比冷水所含的热量多
B．乙图中，被摩擦过后的梳子能够吸引碎纸屑，说明梳子与碎纸屑带异种电荷
C．丙图中，闭合开关后电池的外部，电流总是从正极流出，经过开关、用电器流回负极
D．丁图中，家庭电路中的三孔插座和灯是串联的
2．（2023·辽宁大连·统考模拟预测）在家庭电路中，开关和电灯的接线正确的是（　　）
A． B．
C． D．
3．（2022·辽宁锦州·统考中考真题）如图所示是小明设计的部分家庭电路，下列说法正确的是（　　）
A．灯泡与开关的连接符合安全用电要求
B．若保险丝熔断，可以用铜丝替换
C．闭合开关，若灯泡不亮，一定是灯泡短路
D．三孔插座的连接符合安装要求
4．（2023上·辽宁沈阳·九年级沈阳市第七中学校考期末）小明学习完家庭电路的相关知识后，他对如图所示的家庭电路的认识正确的是（　　）
A．灯L1和L2的连接符合安全用电要求
B．A、B两点间电压为220V
C．电冰箱接在C或D插座上都能安全使用
D．保险丝也可以单独接在进户的零线上
5．（2023上·辽宁沈阳·九年级统考期末）有关生活用电，下列说法中正确的是（　　）
A．图甲中，用湿布擦拭正在工作的用电器及插头是安全的
B．在家庭电路中，人不小心触电了，图乙所示的空气开关将自动跳闸，切断电源
C．图丙中站在绝缘凳上的人触电了，家里的漏电保护器会自动断开，起到保护作用
D．图丁中，断开开关，人站在地上，手接触到灯的左端金属线M时，人会触电
6．（2022·辽宁鞍山·统考一模）“珍爱生命，注意安全”。下列做法中，符合安全用电原则的是（　　）
A．图1，将冰箱的金属外壳接地 B．图2，用湿抹布擦发光的灯泡
C．图3，使用测电笔时手接触笔尖金属体 D．图4，在高压线下钓鱼
7．（2023·辽宁大连·统考中考真题）下列做法中，符合安全用电原则的是（ ）
A．用铜丝代替保险丝 B．在高压电线下放风筝
C．用湿抹布擦拭插座 D．冰箱金属外壳接地线
8．（2023·辽宁本溪·统考中考真题）如图是浴室使用的带防护罩的插座，其外壳上标有“10A”。下列有关该插座的使用及安全用电说法正确的是（　　）

A．插座与照明灯之间是串联的
B．三孔插座的右孔与家庭电路的零线相连
C．插座允许接入两个任意大功率用电器同时使用
D．防护罩能防止进水所引起的安全事故
9．（2023·辽宁抚顺·统考中考真题）电给人类带来了便利，但使用不当也会造成危害。下列做法符合安全用电原则的是（　　）
A．发生触电事故时先切断电源 B．使用试电笔时，手接触笔尖金属体
C．用绝缘材料制作地线 D．将多个大功率用电器接在同一插排上同时使用
二、多选题
10．（2022上·辽宁盘锦·九年级统考期末）如图是家庭电路，下列说法中正确的是（　　）
A．当有人不小心摸到A点触电了，并不会导致熔丝熔断
B．闭合开关S灯泡正常发光，此时用试电笔检测C点氖管会发光
C．若导线EH间断路，仍然可以安全使用三孔插座
D．若闭合开关S灯泡发光，但电路中的电水壶不能工作；用试电笔检测三孔插座左右两孔氖管发光，则说明CD之间断路
11．（2023·辽宁营口·统考中考真题）下列关于安全用电的说法正确的是（　　）
A．手机充电时，不宜接打电话
B．更换灯泡前， 不必断开电源开关
C．带有漏电保护器的总开关应定期检查
D．一个插排上不可以同时使用多个大功率用电器
三、填空题
12．（2023·辽宁阜新·统考中考真题）如图所示a、b、c是家庭电路中的三条导线，其中火线是 （选填“a”“b”或“c”）。若将洗衣机接入此电路中，洗衣机应与电灯 联。当家庭电路需要维修时，必须断开 。

13．（2023·辽宁营口·统考二模）在家庭电路中，电灯、电视机、空调等各种用电器之间的连接方式是 联；如图所示，小涵同学用试电笔辨别火线、零线时，正确的使用方式是 （填“甲”或“乙”）图。站在地上的人不小心接触了火线，干路上的 （填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用。

14．（2022上·辽宁大连·九年级大连市第三十七中学校考期末）如图家庭电路连线正确。甲、乙两条进户线中， 是火线。闭合开关后，发现灯泡不能发光，用测电笔测试A点，不发光，测试B、C点氖管均不发光，则故障可能是 。

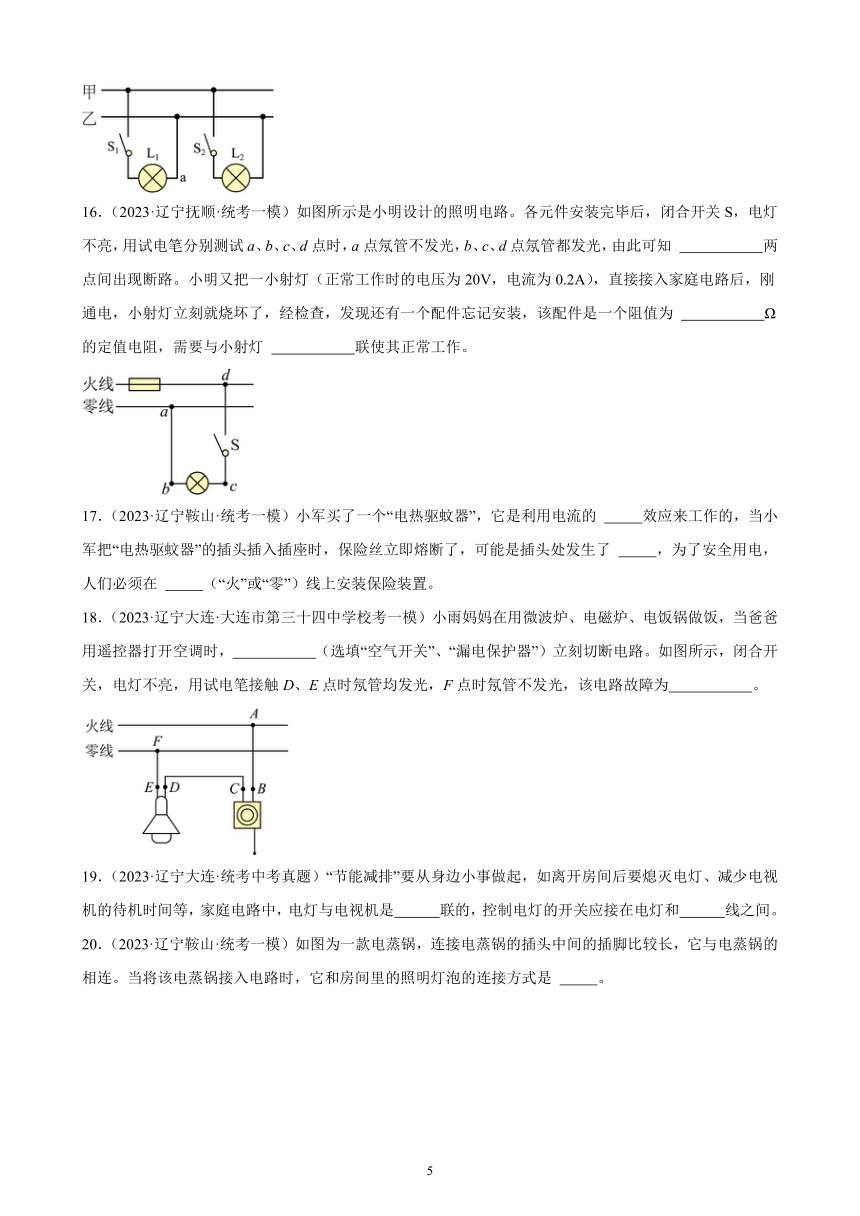

15．（2023·辽宁营口·统考中考真题）家庭电路的部分电路图如图所示（电路连接正确）。根据电路图可以判断甲、乙两根进户线中 是火线。只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，试电笔的氖管 （选填“发光”或“不发光”）；再闭合开关S2，灯L1马上熄灭，则故障原因可能是灯L2 （选填“短路”或“断路”）。

16．（2023·辽宁抚顺·统考一模）如图所示是小明设计的照明电路。各元件安装完毕后，闭合开关S，电灯不亮，用试电笔分别测试a、b、c、d点时，a点氖管不发光，b、c、d点氖管都发光，由此可知 两点间出现断路。小明又把一小射灯（正常工作时的电压为20V，电流为0.2A），直接接入家庭电路后，刚通电，小射灯立刻就烧坏了，经检查，发现还有一个配件忘记安装，该配件是一个阻值为 Ω的定值电阻，需要与小射灯 联使其正常工作。
17．（2023·辽宁鞍山·统考一模）小军买了一个“电热驱蚊器”，它是利用电流的 效应来工作的，当小军把“电热驱蚊器”的插头插入插座时，保险丝立即熔断了，可能是插头处发生了 ，为了安全用电，人们必须在 （“火”或“零”）线上安装保险装置。
18．（2023·辽宁大连·大连市第三十四中学校考一模）小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时， （选填“空气开关”、“漏电保护器”）立刻切断电路。如图所示，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，F点时氖管不发光，该电路故障为 。
19．（2023·辽宁大连·统考中考真题）“节能减排”要从身边小事做起，如离开房间后要熄灭电灯、减少电视机的待机时间等，家庭电路中，电灯与电视机是 联的，控制电灯的开关应接在电灯和 线之间。
20．（2023·辽宁鞍山·统考一模）如图为一款电蒸锅，连接电蒸锅的插头中间的插脚比较长，它与电蒸锅的 相连。当将该电蒸锅接入电路时，它和房间里的照明灯泡的连接方式是 。
四、作图题
21．（2023·辽宁锦州·统考二模）如图甲所示是小雨家墙壁上的一个“一开三孔”的插座，上面的开关同时控制墙壁上的两盏灯，三孔插座不受开关控制，有些导线已经按规范连接好了，请你用笔画线代替导线将图乙中的电路补充完整。

22．（2023·辽宁鞍山·统考一模）小红家卧室安装了两盏“220V 8W”的壁灯L1、L2和一个三孔插座，要求开关S控制两盏灯且都能正常发光，请你把家庭电路补充完整。

23．（2023·辽宁鞍山·校考三模）如图是已经正确连接的部分家庭电路，其中安装有各自独立工作的灯泡和插座，开关只控制灯泡。用笔画线代替导线将电路剩余的部分补全。

24．（2023·辽宁锦州·统考中考真题）如图所示是小明家的部分家庭电路，请在括号内标出火线和零线，并将拉线开关控制的灯泡连入电路中。

25．（2023·辽宁丹东·统考一模）图甲是生活中的一个插线板，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。请根据上述说明，在图乙中画出开关、指示灯、插孔的连接方式，并把接线板与电源线接通。（乙图中，与发光二极管串联的是一个保护电阻，发光二极管左侧为正极，右侧为负极）

五、综合题
26．（2023上·辽宁沈阳·九年级沈阳市第七中学校考期末）多功能电煮锅是一种常见的家用电热器，具有便于携带、耗电量低、蒸煮食物方便快捷等优点。如图1所示，是小明家的一款多功能电煮锅的结构示意图。
（1）关于该壶的结构和使用，下列说法正确的是 ；
A．电煮锅底盘发热体通电发热是利用了做功改变内能
B．电煮锅底盘发热体的电阻越大，发热功率越大
C．底盘发热体应选用电阻比较大、熔点比较高的材料制成
D．电煮锅选用三脚插头使用更安全
（2）小明从产品介绍中还了解到，该壶的底盘发热体是由两个阻值相同的加热电阻R1和R2构成，通过双挡一键开关S1（相当于单刀双掷开关），选择1挡“快火”（只有加热电阻R1接入电路）或2挡“慢火”来加热食物，“快火”加热功率可达600W，“慢火”加热功率300W。为了防止意外烧干锅而造成的温度过高，一旦温度过高，不管双挡一键开关处于哪个挡，它都会自动切断电路，请用笔画线代替导线，将图2中的电路元件接入电路 ；
（3）小明在利用电煮壶的“慢火”挡给水加热时，发现水升温比平时要快很多，当他把开关拨到“快火”挡时，经检查是空气开关“跳闸”了，小明随后将电煮壶的开关断开拔下插头，并将空气开关复位（相当于空气开关闭合）；
①小明认为发生空气开关“跳闸”的现象可能是因为电路中接入的用电器过多使总功率过大，或是因为电煮壶内部发生短路，从而使干路电流过大发生“跳闸”；
②为了查明原因，小明将家庭电路中的其他用电器断开，只接入电煮锅 ，观察空气开关是否跳闸；
③如果是电煮壶的加热电阻发生短接造成空气开关“跳闸”，请结合上述现象分析发生短接的是 （选填“加热电阻R1”或“加热电阻R2”）。
参考答案：
1．C
【详解】A．热量是个过程量，不能说“含有热量”，故A错误；
B．被摩擦过后的梳子带有电荷，能够吸引碎纸屑，也有可能是因为带电体能吸引轻小物体，故B错误；
C．在物理学中，规定电流方向为正电荷定向移动方向，所以直流电路中，电池的外部，电流都是从电源的正极出发经过开关、用电器流回负极，故C正确；
D．家庭电路中三孔插座和灯是并联的，彼此都能独立工作，互不影响，故D错误。
故选C。
2．D
【详解】A．开关与灯泡并联，闭合开关后会造成电源短路，故A错误；
B．由图可知两灯泡串联在电路中，家庭电路需要各用电器并联在电路，各自可以独立工作，故B错误；
C．两灯泡串联在电路中，并且开关接在了灯泡与零线之间，故C错误；
D．两灯泡并联在电路中，工作时互不影响，开关接在灯泡与火线之间，故D正确。
故选D。
3．A
【详解】A．开关接在火线和灯泡之间，这样开关既能控制灯泡，又能在开关断开时切断与火线的连接，符合安全用电的原则，故A正确；
B．组成保险丝的材料是电阻率较大而熔点较低的铅锑合金，在电流过大时熔断，自动切断电路，起到保护作用；铜导线的熔点很高，当电流过大时，不能熔断，起不到保护电路的作用，容易引起火灾，故B错误；
C．闭合开关，若灯泡不亮，可能是灯泡短路，也可能是电路的某处断路，若是灯泡短路，则会引起保险丝熔断，故C错误；
D．三孔插座的左孔应接零线，右孔应接火线，上孔应接地线，上图的接法不符合安全用电的要求，故D错误。
故选A。
4．B
【详解】A．图中灯泡L1和L2对应的控制开关应该接在火线上，不能接在零线上，故A错误；
B．A点在火线上，B点在地线上，A、B两点间电压为220V，故B正确；
C．冰箱带有金属外壳，为了防止出现漏电，使用电冰箱时应该选择插座C，故C错误；
D．保险丝接在进户的火线上，故D错误。
故选B。
5．D
【详解】A．图甲中，湿布会导电，用湿布擦拭正在工作的用电器及插头有可能会造成触电，故A错误；
B．空气开关不具有漏电跳闸功能，只有当电路中电流过大时才会跳闸断电，故B错误；
C．图丙中人站在绝缘凳上，一手碰到了火线一手碰到了零线，这种情况肯定会触电，但是漏电保护器不会跳闸，因为人体没有接触大地，没有产生漏电，故C错误；
D．图丁中，断开开关，人站在地上，手接触到灯的左端金属线M时，人体与火线和大地之间构成通路，人会触电，故D正确。
故选D。
6．A
【详解】A．电冰箱必须使用三脚插头，让金属外壳接地可以防止因漏电导致金属外壳带电而发生触电事故，故A符合题意；
B．由于生活用水是导体，所以用湿抹布擦发光的灯泡很容易使得人触电，故B不符合题意；
C．使用测电笔时，手一定不能接触笔尖金属体，如果测电笔接触火线，手接触笔尖金属体会发生触电事故，故C不符合题意；
D．安全用电的原则是：不接触低压带电体，不靠近高压带电体；所以不可以在高压线下钓鱼，故D不符合题意。
故选A。
7．D
【详解】A．保险丝熔断后，若用铜丝代替，当电路中电流过大时，铜丝的熔点较高，不容易熔断，起不到保险作用，故A不符合题意；
B．安全用电的原则是：不靠近高压带电体，不接触低压带电体，不可以在高压输电线下放风筝，容易发生触电事故，故B不符合题意；
C．湿抹布是导体，用湿抹布擦拭插座容易触电，故C不符合题意；
D．有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D符合题意。
故选D。
8．D
【详解】A．插座是为了方便可移动的用电器而设置的，插座和照明灯是并联的，故A错误；
B．三孔插座的接线是左零右火中间接地，故B错误；
C．插座的外壳上标有“10A”，即插座允许通过的最大电流为10A，当用电器的功率大于1200W时称为大功率用电器，此时用电器的电流
两个这样的用电器同时使用，总电流为
超过插座允许通过的最大电流，故C错误；
D．插座是在浴室使用的，水是导体，当插座进水后会造成短路而发生安全事故，故D正确。
故选D。
9．A
【详解】A．发生触电事故时先切断电源，可以避免触电，故A符合题意；
B．使用试电笔时，手接触笔尾金属体，不允许接触笔尖金属体，故B不符合题意；
C．用绝缘材料制作地线，则发生漏电事故时，电不能导向大地，造成触电事故，故C不符合题意；
D．将多个大功率用电器接在同一插排上同时使用，会因为功率过大，电流过大，引起火灾，故D不符合题意。
故选A。
10．AD
【详解】A．当有人不小心摸到A点触电了，没有到达保险丝的熔断电流，故保险丝不会熔断，故A正确；
B．闭合开关S灯泡正常发光，此时用试电笔检测C点，与零线相接，零线与大地之间的电压是0V，故氖管不会发光，故B错误；
C．若导线EH间断路，与地线没有联通，故三孔插座不能安全使用，故C错误；
D．闭合开关S灯泡发光，说明AC之间正常，零线到C点是正常的，但电路中的电水壶不能工作，用试电笔检测三孔插座左右两孔氖管发光，说明从接零线的孔回到零线这条电路存在问题，而电水壶不工作，则说明共同的部分CD之间断路，故D正确。
故选AD。
11．ACD
【详解】A．手机在开机状态下充电时，若打电话，此时辐射非常大或电池有爆炸的危险，所以充电时不要接打电话，故A正确；
B．在更换灯泡前，应断开电源，否则易发生触电事故，故B错误；
C．带有漏电保护器的总开关集成了断路器（空气开关）和漏电保护器的功能，带有漏电保护器的总开关应定期检查，故C正确；
D．在同一个插座上同时使用了多个大功率的用电器，会使干路中的电流过大，容易发生电路火灾，故D正确。
故选ACD。
12． a 并 总开关
【详解】[1]开关应接在灯与火线之间，这样开关断开后电灯就与火线断开，保证用电安全，如图，灯泡的开关于a相接；三孔插座的正确接法： 左零、右火、中间接地线，所以图中a是火线。
[2]家庭电路中，用电器之间独立工作、互不影响所以各用电器是并联的。
[3]为了保证安全，当家庭电路需要维修时，必须断开总开关，避免触电。
13． 并 甲 漏电保护器
【详解】[1]在家庭电路中，电灯、电视机、空调等各种用电器之间工作时互不影响，是并联的。
[2]用试电笔辨别火线、零线时，手要接触笔尾金属体，这样，让火线通过测电笔（高电阻、氖管等）、人体与大地构成通路，有微弱电流通过试电笔，试电笔的氖管才会发光，故图甲是正确的；若按图乙的方式使用，检测火线、零线氖管均不发光。
[3]空气开关在电路的电流过大，即电流总功率过大或短路时，会跳闸，而切断电路。而人体接触火线，由于人的电阻较大，电路中电流并不大，空气开关不会断开；电流经过人体流入大地时导致通过火线和零线的电流不相等，造成了漏电，此时起作用的是漏电保护器，它会迅速切断电路，保护人身安全。
14． 甲 进户线中的火线断路
【详解】[1]为了用电安全，控制灯泡的开关应接在灯泡和火线之间，因此甲是火线；
[2]闭合开关后灯泡不亮，用试电笔分别检测A、B、C点氖管不发光，说明在A与电源之间出现了断路，即进户线中的火线断路。
15． 甲 不发光 短路
【详解】[1]连接电路时，开关应该接在火线和用电器之间，图中开关接在甲和灯泡直接，所以甲是火线。
[2]只闭合开关S1，灯L1正常发光，此时用试电笔接触a点，因a点与零线相连，a点与大地间的电压为0V，所以此时试电笔的氖管不发光；
[3]再闭合开关S2，灯L1马上熄灭，不可能是灯泡L2断路，并联电路互不影响，如果灯泡L2断路，灯L1发光，可能是灯L2短路，火线和零线连接，发生短路，导致电路中电流过大，保险丝熔断。
16． ab 1000 串
【详解】[1]当试电笔分别测试b、c、d点时，试电笔的氖管都发光，说明b、c、d点都与火线相连，a点氖管不发光，a与火线不相连，说明a、b间断路。
[2][3]小射灯的额定电压为20V，小于家庭电路的电压，据串联电路的分压特点知，配件（小电阻）与小射灯串联后可使其正常工作，由串联电路特点知，电路中的电流
I灯=I配=0.2A
配件分得的电压
U配=U-U灯=220V-20V=200V
由欧姆定律可得配件的电阻
17． 热 短路 火
【详解】[1]电热灭蚊器是利用电流的热效应来工作的，即电流通过电加热器时会产生一定的热量，使置于其上的药片的有效药剂挥发至室内的空间中，达到驱蚊灭蚊之功效。
[2]由生活常识可知，“电热驱蚊器”的功率一般比较小，因此造成保险丝熔断的原因不会是因“电热驱蚊器”的功率过大；由“电热驱蚊器”插头插入插座时，保险丝立即熔断可知，应该是“电热驱蚊器”的插头处短路了。
[3]如果在火线和零线上各装一根保险丝，当零线上的保险丝熔断时，虽然也能够切断电路，但由于是切断的零线，火线未被断开而故障线路仍旧带电，仍存在很大的安全隐患。如果保险丝装在火线上，则发生故障时可以切断电路，使保险丝以下的线路不再带电，这样会更安全一些。
18． 空气开关 EF之间断路
【详解】[1]在家庭电路中，微波炉、电磁炉、电饭锅、空调都是大功率的用电器，小雨妈妈在用微波炉、电磁炉、电饭锅做饭，当爸爸用遥控器打开空调时，由于此时用电器的总功率过大，导致干路中的电流过大，空气开关会断开电路。
[2]图中闭合开关，电灯不亮；用试电笔接触D点、E点时氖管发光，说明D、E和火线之间是接通的；接触F点时氖管不发光，说明F与火线之间是断开的，所以故障是EF断路。
19． 并 火
【详解】[1]并联电路中，用电器之间不会相互影响，当电视机停止工作时，灯泡不会受到影响，故电视机与灯泡是并联的。
[2]根据安全用电的原则，开关应控制火线，故控制电灯的开关应接在电灯和火线之间。
20． 金属外壳 并联
【详解】[1]连接电蒸锅的插头中间的插脚比较长，是为了更早的连接地线，防止电蒸锅的金属外壳漏电，引发安全事故，因此连接电蒸锅的插头中间的插脚与电蒸锅的金属外壳相连。
[2]在家庭电路中各家用电器独立工作、互不影响。由串并联电路的特点知，该电蒸锅和房间里的照明灯泡的连接方式是并联。
21．
【详解】“一开三孔”的插座，上面的开关控制墙壁上两盏的壁灯，三孔插座单独工作，则火线先进开关，再接入灯泡的顶端金属点，零线直接接在灯泡的螺旋套上，两灯泡并联；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。如下图所示：

22．
【详解】三孔插座的接法是左边接零线，右边接火线，中间接地线。开关S控制两盏电灯且都能正常发光，两灯泡并联，开关S在干路上，火线先进入开关，这样在断开开关时，能切断火线与灯泡的连接，接触灯泡不会发生触电事故，如图所示：

23．
【详解】三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。由图可知，中间的导线为地线，最下面的线为零线。灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又更安全，如下图所示：

24．
【详解】由测电笔的使用方法可知，氖管发光的是火线，氖管不发光的是零线，图中测电笔接触的线是火线，另一根是零线，火线首先进入开关，然后再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套，如图所示：

25．
【详解】由题知，开关断开时指示灯不发光，插孔不能提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；这说明开关同时控制指示灯和插座，开关应该在干路上，且开关应与火线连接，在断开开关时能切断火线，使用更安全；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；三孔插座的接法：左孔接零线，右孔接火线，上孔接地线，如图所示：

26． ACD 将开关拨到快火挡 加热电阻R1
【详解】（1）[1]A．电煮锅底盘发热体通电发热是利用了电流做功使得发热体内能增大，故A正确；
B．结合电功率
可知，电压一定时，电阻越大，发热功率越小，故B错误；
C．底座在加热时，为了防止熔化需选用熔点高的物质，故C正确；
D．为了防止电煮锅外壳漏电，发生触电事故，电煮锅应选用三脚插头使用更安全，故D正确。
故选ACD。
（2）[2]由于电煮壶双挡一键开关可选择“快火”或“慢火”，且2挡为“慢火”，所以与1挡相连的线路上只需一个加热电阻，接2挡时，两个电阻串联，同时为防止意外烧干锅而造成的温度过高，即需要一个总开关可以控制整个电路，开关接在火线与发热电阻之间，如下图所示：
（3）②[3]可将电煮壶单独接入电路中，并将开关拨到“快火”挡，若没有跳闸，则是电路总功率过大；若跳闸说明是电煮壶“快火”挡电阻发生短路。
③[4]“快火”挡时，只有加热电阻R1接入电路，故发生短路的是加热电阻R1。
