简单机械课件
图片预览
文档简介
课件30张PPT。简单机械（一）杠杆1. 定义一根硬棒，在力的作用下能绕着
固定点转动，这根硬棒就是杠杆。 2.杠杠的五要素:支点：杠杆绕着转动的点(o)。
动力：使杠杆转动的力（F1）。
阻力：阻碍杠杆转动的力（F2）。
动力臂：从支点到动力作用线的距离（L1）。

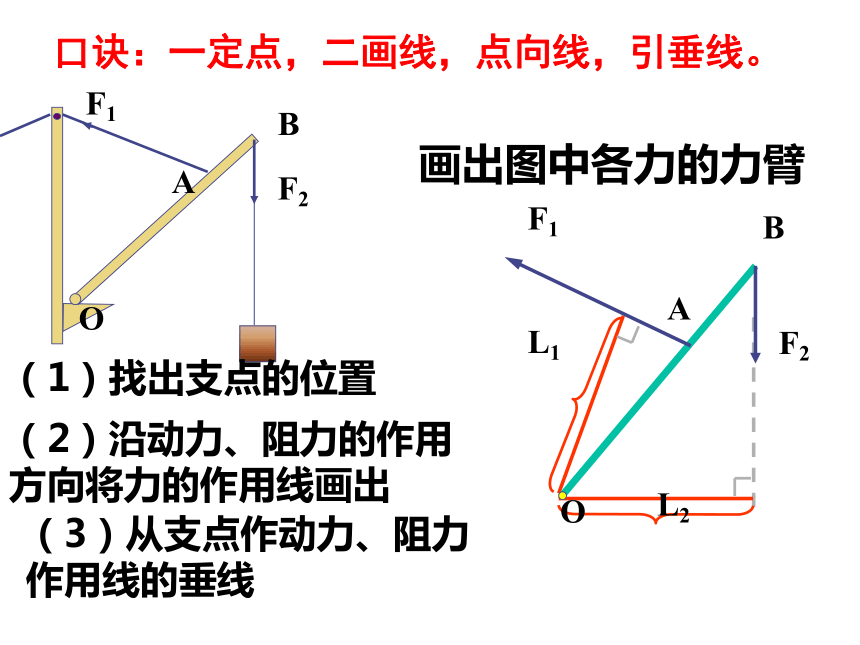

阻力臂：从支点到阻力作用线的距离（L2）。 L2L1画出图中各力的力臂（1）找出支点的位置（2）沿动力、阻力的作用方向将力的作用线画出（3）从支点作动力、阻力
作用线的垂线口诀：一定点，二画线，点向线，引垂线。 画出图中杠杆各力的力臂F1F2L1L2F1F2L1OL2O想一想L1L2
L1L2讨论你认为关于简单机械最重要的物理规律是什么？3. 杠杆的平衡条件
3. 杠杆的平衡条件
4. 杠杆的种类（1）省力杠杆：动力臂大于阻力臂的杠杆。
例如：起子、扳子。
（2）费力杠杆：动力臂小于阻力臂的杠杆。
例如：镊子、钓杆。
（3）等臂杠杆：动力臂等于阻力臂的杠杆。
例如：天平。
省力杠杆省力，但费距离，费力杠杆费力，
但省距离，费力杠杠可以改变力的方向。F1l1＝F2l2 例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：⑴左右力臂L1:L2=_____?
·⑵在两边钩码下同时加挂一个同样的钩码，杠杆____（填“能或不能”）平衡？ _____边下降?
3.(2003.南京)一根蜡烛截成长度不同的两段竖立在杠杆的两边，如图且杠杆平衡，若同时点燃蜡烛（设燃烧速度相同），则杠杆的 ___端将翘起。右 例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：⑶若使杠杆再次平衡，可在 ___边的钩码下再挂 ___ 个钩码？
例1：在已平衡的杠杆两边分别挂上不同数量的钩码（每个质量相等），杠杆仍然平衡，如图，则：·⑷若使再次平衡的杠杆两边同时去掉一个钩码，则 ___ 边将下降，6.如图所示是脚踩式垃圾箱的示意图，下列说法中正确的是 ( )
A．两杠杆均为省力杠杆
B．两杠杆均为费力杠杆
C．ABC为省力杠杆
D．A'B’C’为省力杠杆
C课堂练习 课堂练习7．C不断变大 2.如图，握住弹簧秤缓慢地沿图中虚线自位置1移动到位置2，并保持杠杆始终水平平衡，则弹簧秤的读数如何变化?由小变大，再由大不小杠杆平衡条件的应用
5. 如图所示是锅炉的保险阀门．当阀门受到的蒸汽压力超过其安全值时，阀门就会自动打开。如果OA=2m，OB=0.5m，阀门的底面积S=1cm2，锅炉内气体的安全压强值P=6×105帕，则A处所挂的物体G重为多少牛． 6.一把杆秤不计自重，提纽到秤钩距离是4cm，秤砣质量250g．用来称质量是2kg的物体，秤砣应离提纽多远，秤杆才平衡？若秤杆长60cm，则这把秤最大能称量多少kg的物体？（如图6所示）图6Ol1=9ml2=7cmF1=200NF2杠杆的平衡条件应用例题：由F1l1＝F2l2 得：解：=2.57×104N=2.57×103kg = 2.57t 扁担（1）一个人挑担，若扁担长为1.6m，一端放50Kg的重物，另一端放60Kg的重物，则为了使扁担能在水平位置平衡，肩膀应放在哪里？ 肩膀上受到多大的压力？（扁担的自身重力不计） OF1F2L1L2∵F1·L1=F2·L2∴G1·L1=G2·（L-L1）=0.873mF肩膀对扁担的支持力：F=F1+F2=110Kg×9.8N/kg=1078N则：扁担对肩膀的压力F/=F=1078N（二）滑轮 1. 定滑轮 （1）定义： 轴固定不动的滑轮叫定滑轮 （2）实质： 定滑轮实质是等臂杠杆，不省力，
但能改变力的方向。 2. 动滑轮（1）定义： 轴可以随物体一起移动的滑轮
叫动滑轮。（2）原理： 动滑轮实质是动力臂为阻力臂
2倍的杠杆。动滑轮省一半力。 例3:如何判断滑轮组的省力情况?3.细绳最大承受拉力50N，匀速提升160N的重物，至少需要几个滑轮？如何装配？画出装配图（不计滑轮重和摩擦）F=G/4绳子绕法：
奇动偶定再见
