苏科版初中物理九上11.2《滑轮》

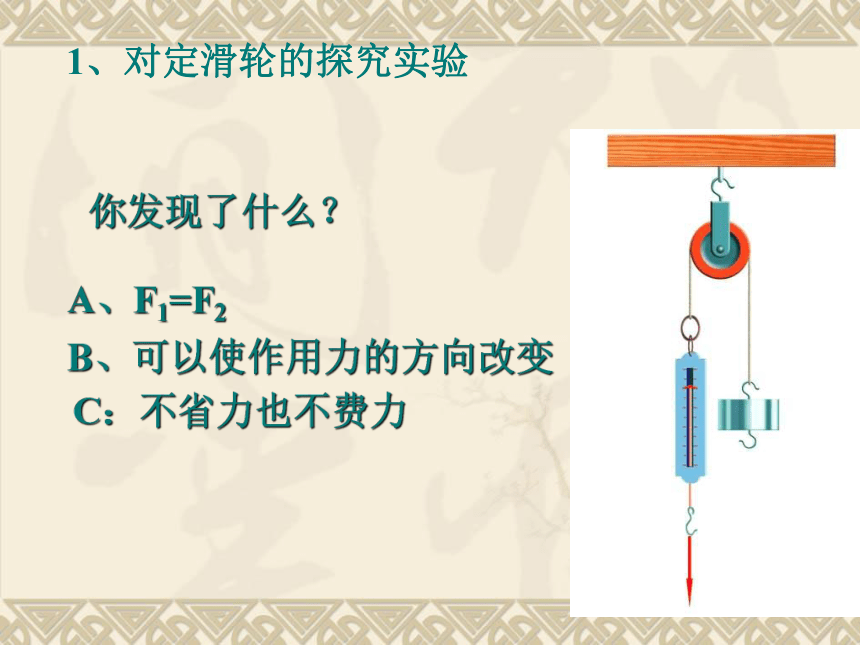

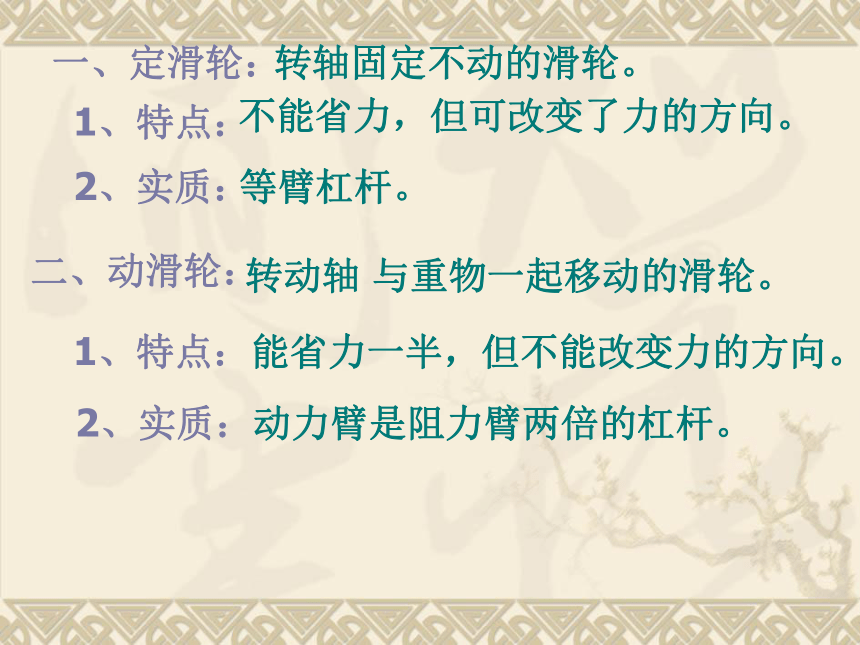

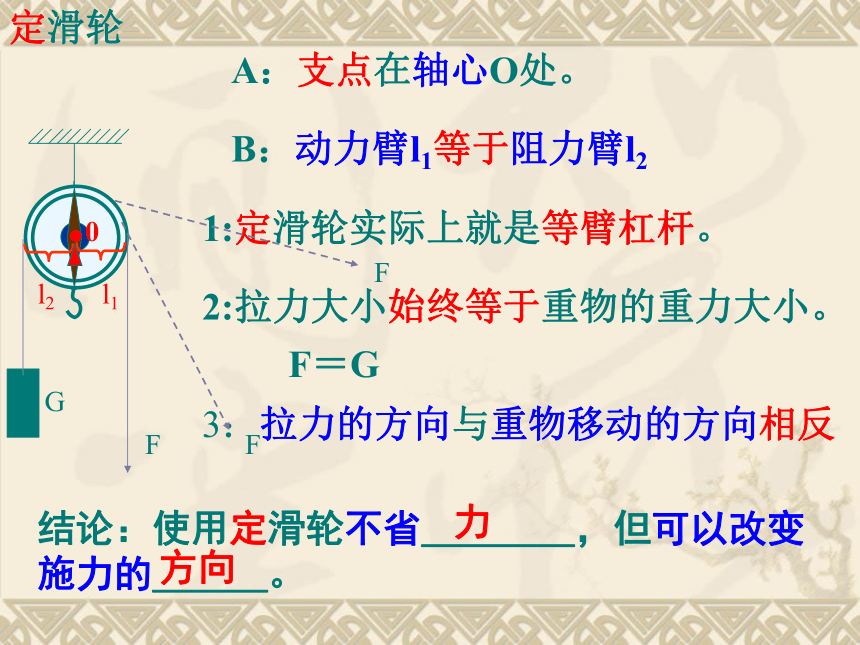

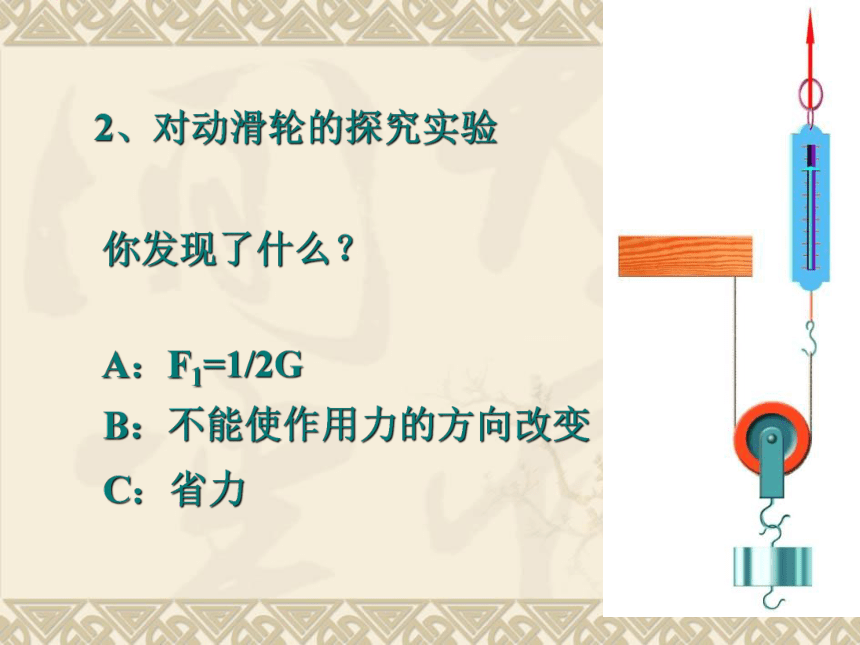

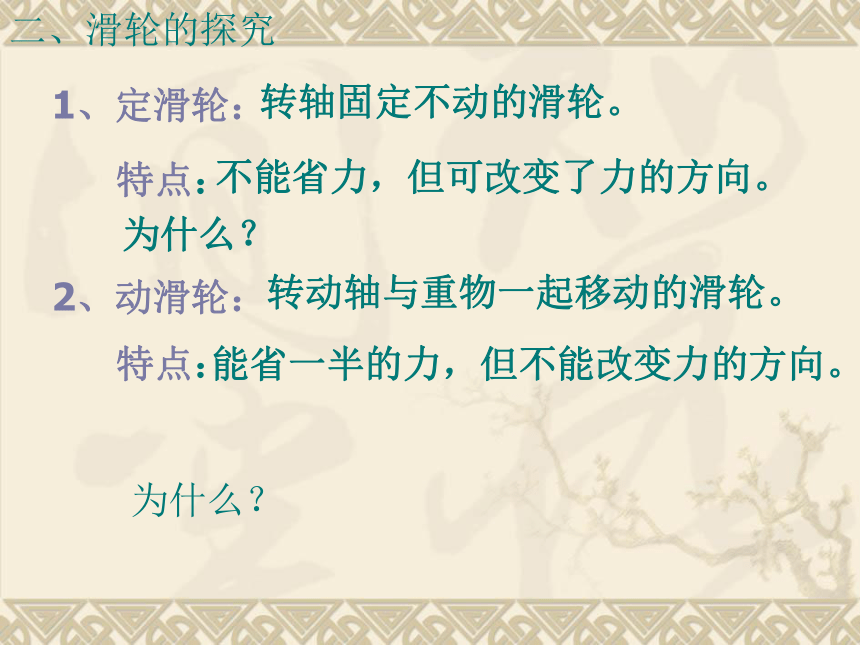

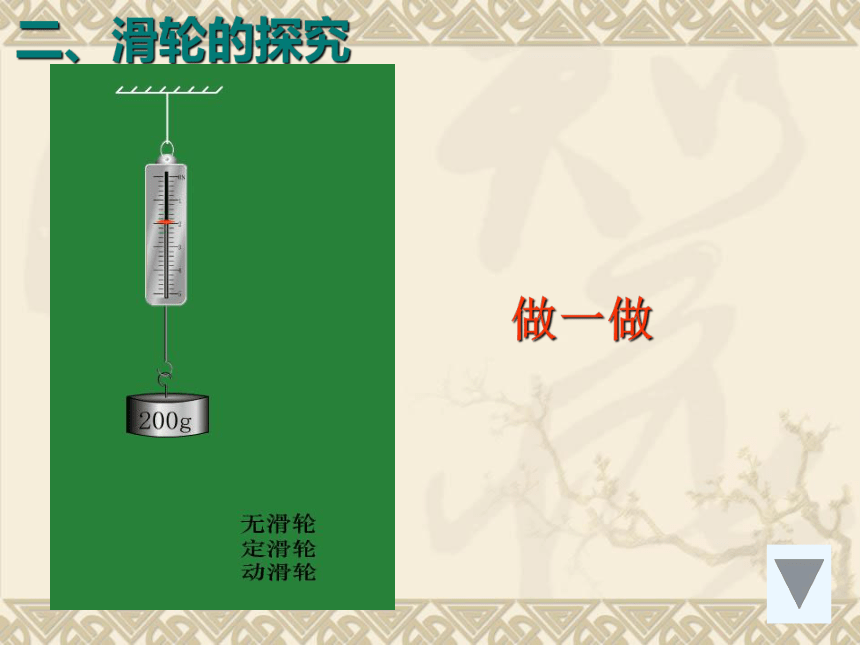

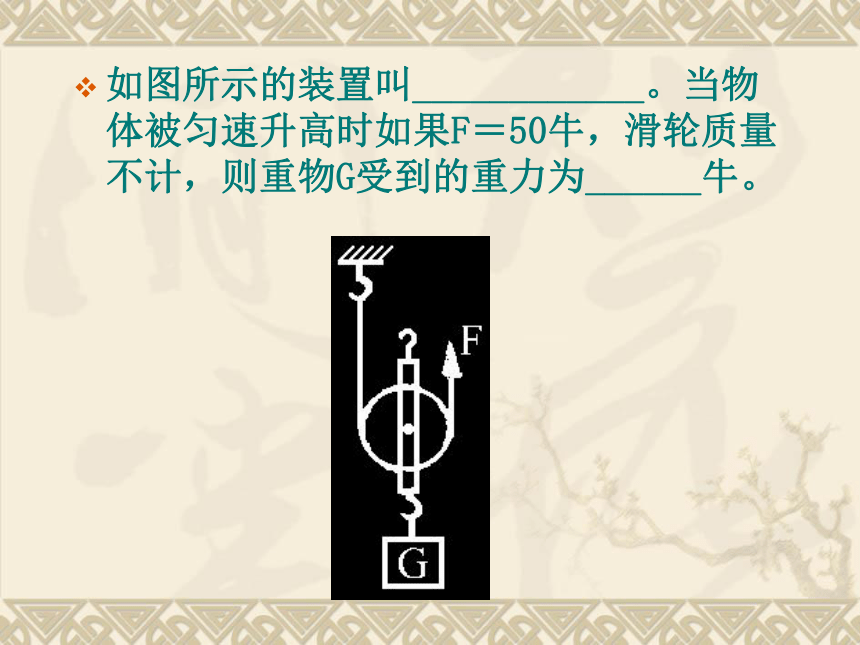

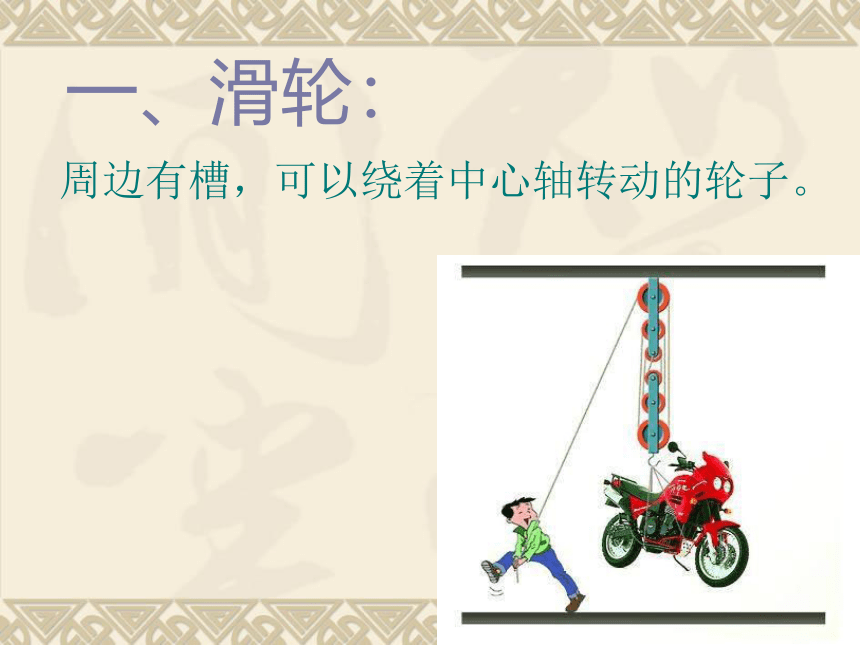

课件32张PPT。 简单机械－滑轮想一想民工要把钢材、木料、水泥等运到楼上通常会怎样做呢？一、滑轮：周边有槽，可以绕着中心轴转动的轮子。问题：利用一只滑轮来提升物体，你有几种方法？并通过实验，研究你所使用的滑轮有什么特点？二、滑轮的探究做一做1、对定滑轮的探究实验你发现了什么？A、F1=F2B、可以使作用力的方向改变C：不省力也不费力2、对动滑轮的探究实验你发现了什么？A：F1=1/2GB：不能使作用力的方向改变C：省力1、定滑轮：转轴固定不动的滑轮。特点： 不能省力，但可改变了力的方向。2、动滑轮：特点：转动轴与重物一起移动的滑轮。二、滑轮的探究能省一半的力，但不能改变力的方向。为什么？为什么？定滑轮1:定滑轮实际上就是等臂杠杆。A：支点在轴心O处。B：动力臂l1等于阻力臂l22:拉力大小始终等于重物的重力大小。3：拉力的方向与重物移动的方向相反结论：使用定滑轮不省＿＿＿＿，但可以改变施力的＿＿＿。力F＝G方向动滑轮A:支点在边缘O处B：动力臂l1为阻力臂l2的2倍。动力F为阻力G的1/2倍1：动滑轮实质是动力臂为阻力臂2倍的杠杆。2：在上述情况下，动力是阻力的1/23：拉力的方向与重物的移动方向相同。结论：使用动滑轮可以＿＿＿，但不能改变施力的＿＿＿。省力方向一、定滑轮：转轴固定不动的滑轮。1、特点： 不能省力，但可改变了力的方向。2、实质： 等臂杠杆。二、动滑轮：转动轴 与重物一起移动的滑轮。1、特点：能省力一半，但不能改变力的方向。2、实质：动力臂是阻力臂两倍的杠杆。如图所示的装置叫____________。当物体被匀速升高时如果F＝50牛，滑轮质量不计，则重物G受到的重力为______牛。如图所示，用一个重为10牛的动滑轮，来提升一个150牛的重物，不计摩擦时，匀速提升重物向上的拉力最小为_____牛。 物体匀速上升，则加在绳子自由端的拉力分别为FA=________牛，FB=________牛。 如图所示的两个滑轮重均为20牛，物体G的重力均为100牛，若要使某人想用如图A、B、C、D所示的四个装置提升重物，若在这些装置中滑轮的重力均可忽略不计，在这些装置中，既不省力也不费力是______________。 滑轮组先学会数 吊起动滑轮绳子的股数nn=n=32判断依据：看是否直接与动滑轮相连绕线
方法 当股数n为奇数时，绳子的一端从动滑轮开始连；
当股数n为偶数时，绳子的一端从定滑轮开始连奇动、偶定
从里 、向外由一个定滑轮和一个动滑轮组成。n=2n=2n=3S：绳子自由端移动的距离 h：物体被提升的高度现在首先让我们一起探究s与h关系：F：作用在绳子自由端的拉力 G：被提升的物体的重力 G动：动滑轮自身的重力再让我们一起探究F与G及G动关系：总结：吊起动滑轮的绳子的股数越多，就越省力S=nh不计动滑轮重时：不计绳重、摩擦考虑动滑轮重时：设吊起动滑轮的绳子的股数为n，则关系式：V绳=nV物WWW第2题：很轻松地就可将两木棍拉合拢说明使用滑轮组可以省力变形的滑轮组
如图所示，拉力F的大小等于＿＿＿＿。 1、指出下列各图中拉力F与物重的关系（不计动滑轮重和摩擦）练习:2、在下图所示的滑轮组中，(a)若动滑轮重G动不计，拉力F是多少？(b)若动滑轮重G动不能忽略，那么图中的拉力F应等于多少？3、请按要求在下图中画出绳子的绕法： F= GF= GF= GF= G方法：奇动、偶定 ;从里向外巩固练习：1：如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N（不计摩擦）改变拉力F的方向，力F的大小将 （不变、变大、变小）2: 如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）10010050不变2.如图所示,物体A重G＝80N,在F＝60N拉力下匀速前进,此时物体A受到的摩擦力等于＿＿＿＿N.
（滑轮自重及绳子与滑轮的摩擦不计）.1203:如图所示的四个滑轮组中，图＿＿＿可省一半力，图＿＿＿最费力，图＿＿＿＿和图＿＿＿＿用力大小一样。( b )( c )4、用一根绳子把图中两个定滑轮和两个动滑轮组成一个最省力的滑轮组，若每个滑轮重100N，绳的最大承受力为200N，试求：
（1）画出滑轮组的装配图；
（2）用此滑轮组最多能提起多重的物体？（不计摩擦）
（3）若自由端移动距离为1m，则重物上升的高为多少？F分析：（1）两个动滑轮，绳子的股数为4或5，
又∵ 绳子的股数越多越省力，∴ n = 5（2）由公式 F=1/n（G 物+ G动）得：
G物 = nF － G动= 5×200N －2×100N = 800N（3）由S=nh得：
h = S/n = 1m/5 = 0.2m
