北京石景山区2014-2015学年第一学期期末考试初三物理试题（解析版）

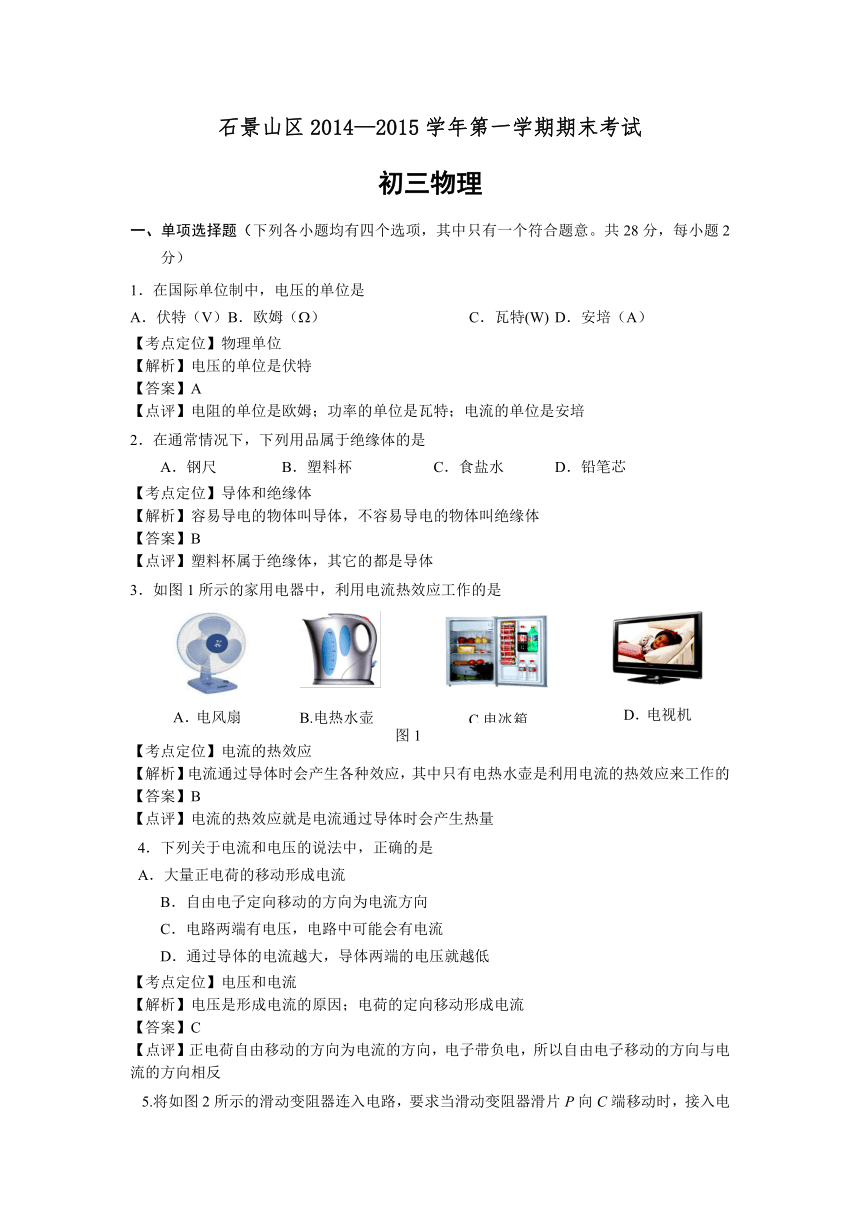

石景山区2014—2015学年第一学期期末考试
初三物理
一、单项选择题（下列各小题均有四个选项，其中只有一个符合题意。共28分，每小题2分）
1．在国际单位制中，电压的单位是
A．伏特（V）B．欧姆（） C．瓦特(W) D．安培（A）
【考点定位】物理单位
【解析】电压的单位是伏特
【答案】A
【点评】电阻的单位是欧姆；功率的单位是瓦特；电流的单位是安培
2．在通常情况下，下列用品属于绝缘体的是
A．钢尺 B．塑料杯 C．食盐水 D．铅笔芯
【考点定位】导体和绝缘体
【解析】容易导电的物体叫导体，不容易导电的物体叫绝缘体
【答案】B
【点评】塑料杯属于绝缘体，其它的都是导体
3．如图1所示的家用电器中，利用电流热效应工作的是
【考点定位】电流的热效应
【解析】电流通过导体时会产生各种效应，其中只有电热水壶是利用电流的热效应来工作的
【答案】B
【点评】电流的热效应就是电流通过导体时会产生热量
4．下列关于电流和电压的说法中，正确的是
A．大量正电荷的移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中可能会有电流
D．通过导体的电流越大，导体两端的电压就越低
【考点定位】电压和电流
【解析】电压是形成电流的原因；电荷的定向移动形成电流
【答案】C
【点评】正电荷自由移动的方向为电流的方向，电子带负电，所以自由电子移动的方向与电流的方向相反

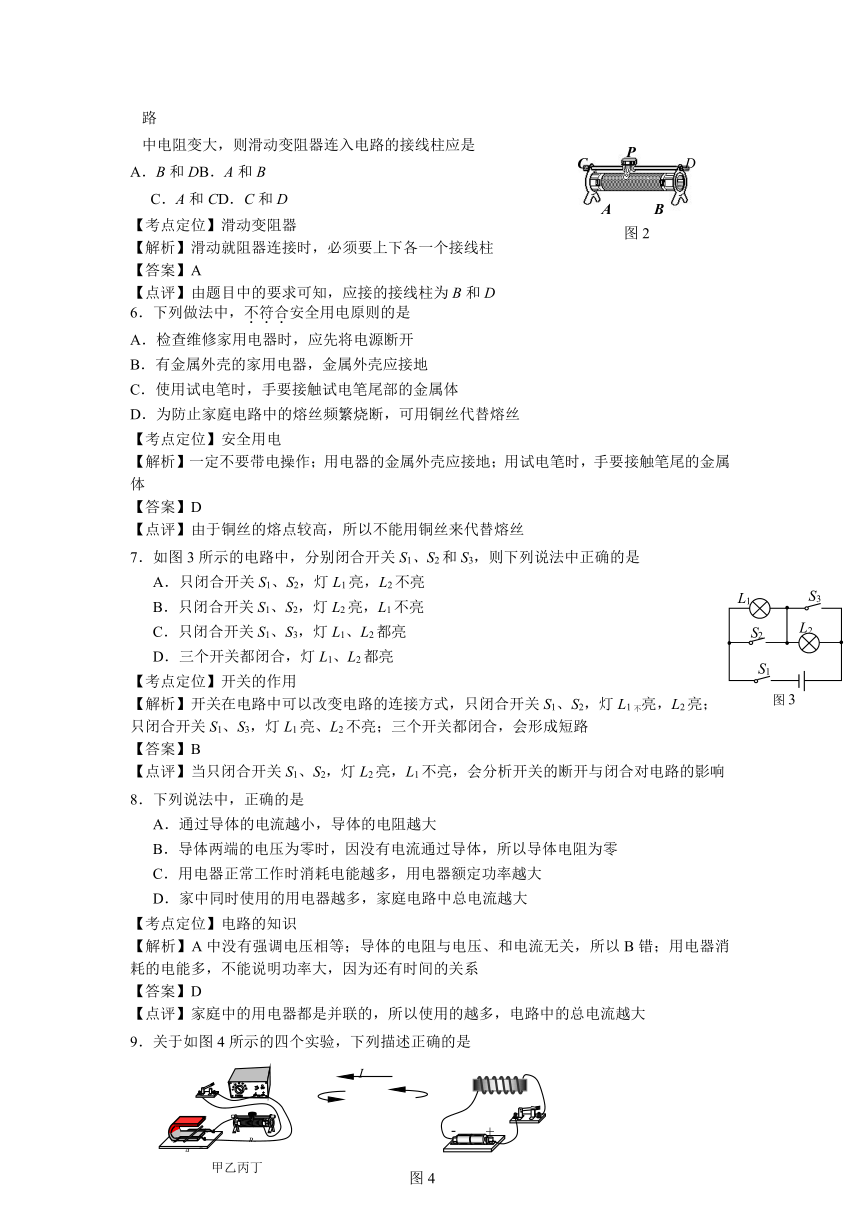

5.将如图2所示的滑动变阻器连入电路，要求当滑动变阻器滑片P向C端移动时，接入电路
中电阻变大，则滑动变阻器连入电路的接线柱应是
A．B和DB．A和B
C．A和CD．C和D
【考点定位】滑动变阻器
【解析】滑动就阻器连接时，必须要上下各一个接线柱
【答案】A
【点评】由题目中的要求可知，应接的接线柱为B和D
6．下列做法中，不符合安全用电原则的是
A．检查维修家用电器时，应先将电源断开
B．有金属外壳的家用电器，金属外壳应接地
C．使用试电笔时，手要接触试电笔尾部的金属体
D．为防止家庭电路中的熔丝频繁烧断，可用铜丝代替熔丝
【考点定位】安全用电
【解析】一定不要带电操作；用电器的金属外壳应接地；用试电笔时，手要接触笔尾的金属体
【答案】D
【点评】由于铜丝的熔点较高，所以不能用铜丝来代替熔丝
7．如图3所示的电路中，分别闭合开关S1、S2和S3，则下列说法中正确的是
A．只闭合开关S1、S2，灯L1亮，L2不亮
B．只闭合开关S1、S2，灯L2亮，L1不亮
C．只闭合开关S1、S3，灯L1、L2都亮
D．三个开关都闭合，灯L1、L2都亮
【考点定位】开关的作用
【解析】开关在电路中可以改变电路的连接方式，只闭合开关S1、S2，灯L1不亮，L2亮；只闭合开关S1、S3，灯L1亮、L2不亮；三个开关都闭合，会形成短路
【答案】B
【点评】当只闭合开关S1、S2，灯L2亮，L1不亮，会分析开关的断开与闭合对电路的影响
8．下列说法中，正确的是
A．通过导体的电流越小，导体的电阻越大
B．导体两端的电压为零时，因没有电流通过导体，所以导体电阻为零
C．用电器正常工作时消耗电能越多，用电器额定功率越大
D．家中同时使用的用电器越多，家庭电路中总电流越大
【考点定位】电路的知识
【解析】A中没有强调电压相等；导体的电阻与电压、和电流无关，所以B错；用电器消耗的电能多，不能说明功率大，因为还有时间的关系
【答案】D
【点评】家庭中的用电器都是并联的，所以使用的越多，电路中的总电流越大

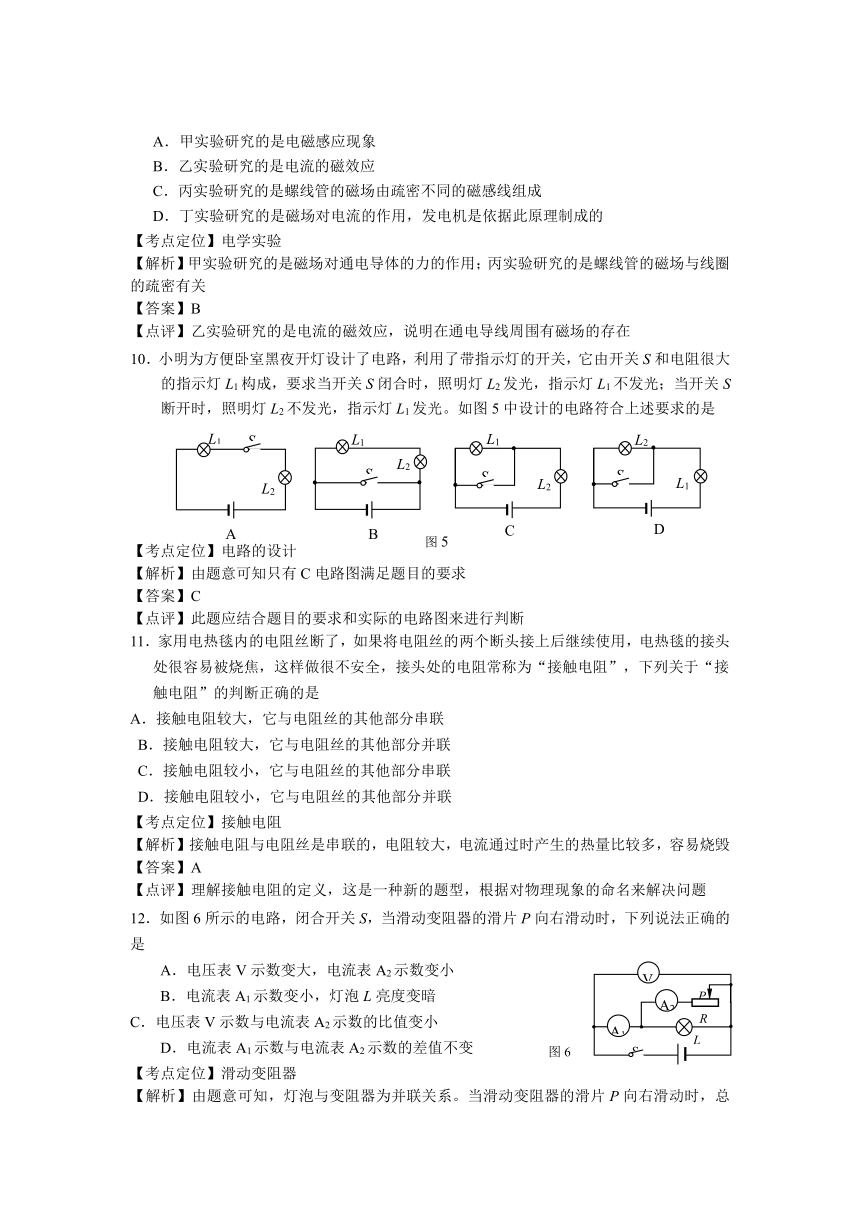

9．关于如图4所示的四个实验，下列描述正确的是
A．甲实验研究的是电磁感应现象
B．乙实验研究的是电流的磁效应
C．丙实验研究的是螺线管的磁场由疏密不同的磁感线组成
D．丁实验研究的是磁场对电流的作用，发电机是依据此原理制成的
【考点定位】电学实验
【解析】甲实验研究的是磁场对通电导体的力的作用；丙实验研究的是螺线管的磁场与线圈的疏密有关
【答案】B
【点评】乙实验研究的是电流的磁效应，说明在通电导线周围有磁场的存在
10．小明为方便卧室黑夜开灯设计了电路， ( http: / / www.21cnjy.com )利用了带指示灯的开关，它由开关S和电阻很大的指示灯L1构成，要求当开关S闭合时，照明灯L2发光，指示灯L1不发光；当开关S断开时，照明灯L2不发光，指示灯L1发光。如图5中设计的电路符合上述要求的是
【考点定位】电路的设计
【解析】由题意可知只有C电路图满足题目的要求
【答案】C
【点评】此题应结合题目的要求和实际的电路图来进行判断
11．家用电热毯内的电阻丝断了，如果将电阻 ( http: / / www.21cnjy.com )丝的两个断头接上后继续使用，电热毯的接头处很容易被烧焦，这样做很不安全，接头处的电阻常称为“接触电阻”，下列关于“接触电阻”的判断正确的是
A．接触电阻较大，它与电阻丝的其他部分串联
B．接触电阻较大，它与电阻丝的其他部分并联
C．接触电阻较小，它与电阻丝的其他部分串联
D．接触电阻较小，它与电阻丝的其他部分并联
【考点定位】接触电阻
【解析】接触电阻与电阻丝是串联的，电阻较大，电流通过时产生的热量比较多，容易烧毁
【答案】A
【点评】理解接触电阻的定义，这是一种新的题型，根据对物理现象的命名来解决问题
12．如图6所示的电路，闭合开关S，当滑动变阻器的滑片P向右滑动时，下列说法正确的是
A．电压表V示数变大，电流表A2示数变小
B．电流表A1示数变小，灯泡L亮度变暗
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数与电流表A2示数的差值不变
【考点定位】滑动变阻器
【解析】由题意可知，灯泡与变阻器为并联关系 ( http: / / www.21cnjy.com )。当滑动变阻器的滑片P向右滑动时，总电阻增大，总电流减小，所以A1示数减小而通过灯泡的电流不变，所以A2的示数也变小，电压表的示数不变
【答案】D
【点评】由于A1示数的减小就是由于A2示数的减小引起的，所以电流表A1示数与电流表A2示数的差值不变

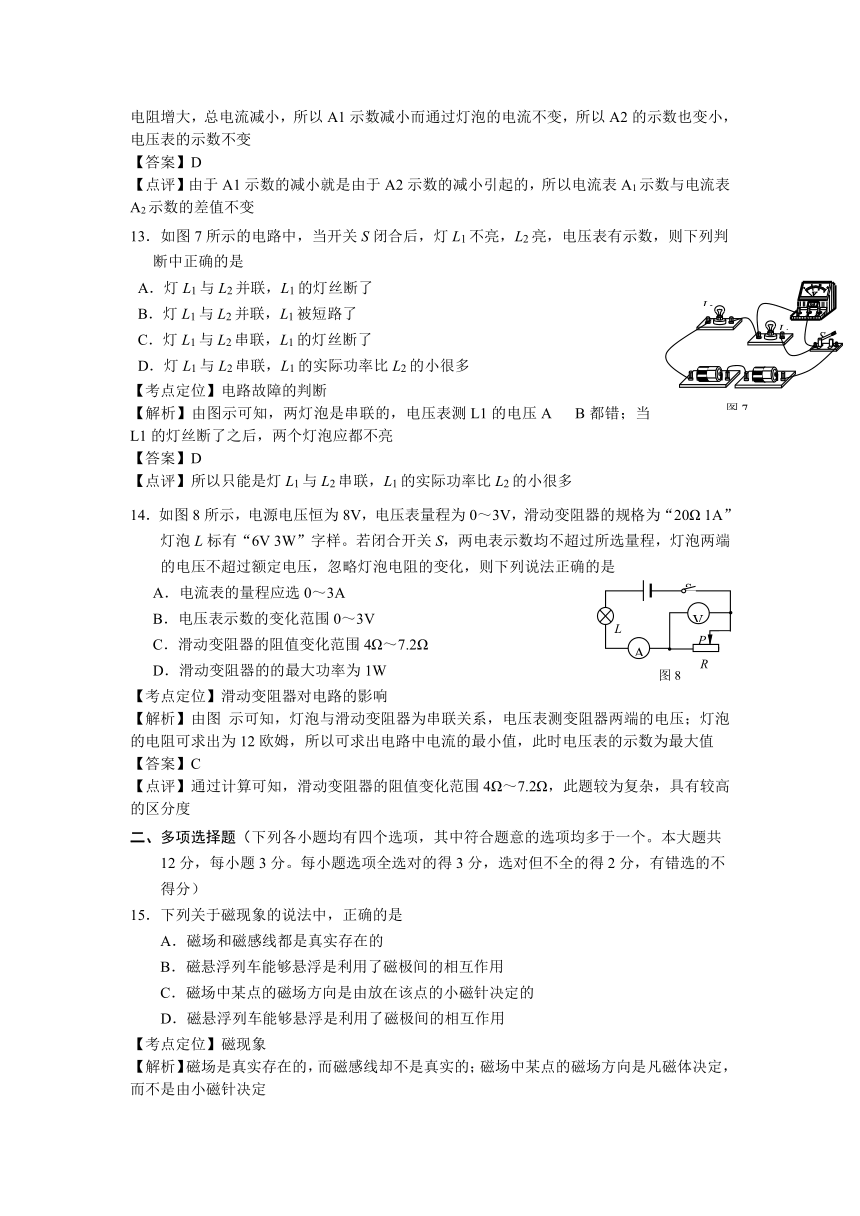

13．如图7所示的电路中，当开关S闭合后，灯L1不亮，L2亮，电压表有示数，则下列判断中正确的是
A．灯L1与L2并联，L1的灯丝断了
B．灯L1与L2并联，L1被短路了
C．灯L1与L2串联，L1的灯丝断了
D．灯L1与L2串联，L1的实际功率比L2的小很多
【考点定位】电路故障的判断
【解析】由图示可知，两灯泡是串联的，电压表测L1的电压A B都错；当L1的灯丝断了之后，两个灯泡应都不亮
【答案】D
【点评】所以只能是灯L1与L2串联，L1的实际功率比L2的小很多
14．如图8所示，电源电压 ( http: / / www.21cnjy.com )恒为8V，电压表量程为0～3V，滑动变阻器的规格为“20Ω 1A”灯泡L标有“6V 3W”字样。若闭合开关S，两电表示数均不超过所选量程，灯泡两端的电压不超过额定电压，忽略灯泡电阻的变化，则下列说法正确的是
A．电流表的量程应选0～3A
B．电压表示数的变化范围0～3V
C．滑动变阻器的阻值变化范围4Ω～7.2Ω
D．滑动变阻器的的最大功率为1W
【考点定位】滑动变阻器对电路的影响
【解析】由图 示可知，灯泡与滑动变阻器 ( http: / / www.21cnjy.com )为串联关系，电压表测变阻器两端的电压；灯泡的电阻可求出为12欧姆，所以可求出电路中电流的最小值，此时电压表的示数为最大值
【答案】C
【点评】通过计算可知，滑动变阻器的阻值变化范围4Ω～7.2Ω，此题较为复杂，具有较高的区分度
二、多项选择题（下列各小题均有四个 ( http: / / www.21cnjy.com )选项，其中符合题意的选项均多于一个。本大题共12分，每小题3分。每小题选项全选对的得3分，选对但不全的得2分，有错选的不得分）
15．下列关于磁现象的说法中，正确的是
A．磁场和磁感线都是真实存在的
B．磁悬浮列车能够悬浮是利用了磁极间的相互作用
C．磁场中某点的磁场方向是由放在该点的小磁针决定的
D．磁悬浮列车能够悬浮是利用了磁极间的相互作用
【考点定位】磁现象
【解析】磁场是真实存在的，而磁感线却不是真实的；磁场中某点的磁场方向是凡磁体决定，而不是由小磁针决定
【答案】BD
【点评】磁悬浮列车能够悬浮是利用了磁极间的相斥作用；磁悬浮列车能够悬浮是利用了磁极间的相互作用

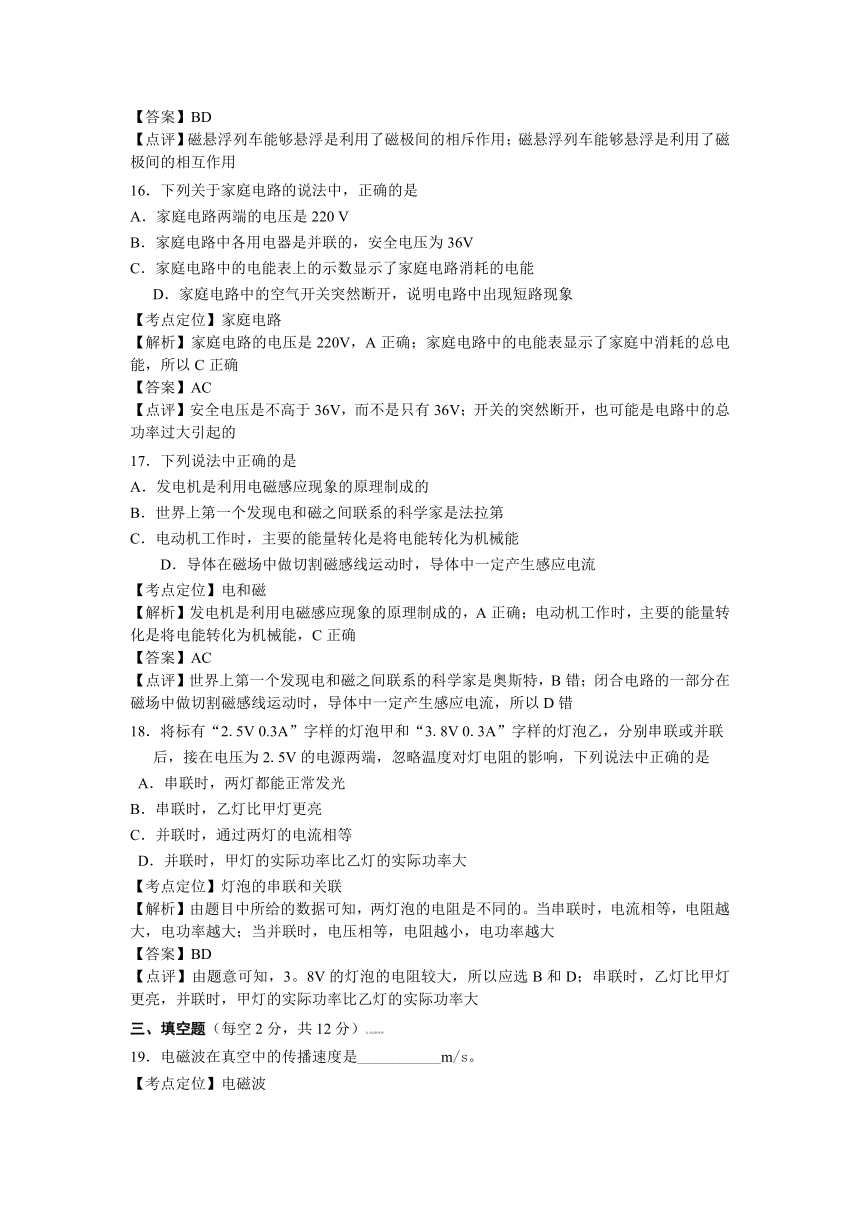

16．下列关于家庭电路的说法中，正确的是
A．家庭电路两端的电压是220 V
B．家庭电路中各用电器是并联的，安全电压为36V
C．家庭电路中的电能表上的示数显示了家庭电路消耗的电能
D．家庭电路中的空气开关突然断开，说明电路中出现短路现象
【考点定位】家庭电路
【解析】家庭电路的电压是220V，A正确；家庭电路中的电能表显示了家庭中消耗的总电能，所以C正确
【答案】AC
【点评】安全电压是不高于36V，而不是只有36V；开关的突然断开，也可能是电路中的总功率过大引起的
17．下列说法中正确的是
A．发电机是利用电磁感应现象的原理制成的
B．世界上第一个发现电和磁之间联系的科学家是法拉第
C．电动机工作时，主要的能量转化是将电能转化为机械能
D．导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
【考点定位】电和磁
【解析】发电机是利用电磁感应现象的原理制成的，A正确；电动机工作时，主要的能量转化是将电能转化为机械能，C正确
【答案】AC
【点评】世界上第一个发现电和磁之间联系的科学家是奥斯特，B错；闭合电路的一部分在磁场中做切割磁感线运动时，导体中一定产生感应电流，所以D错
18．将标有“2.5V 0.3A” ( http: / / www.21cnjy.com )字样的灯泡甲和“3.8V 0.3A”字样的灯泡乙，分别串联或并联后，接在电压为2.5V的电源两端，忽略温度对灯电阻的影响，下列说法中正确的是
A．串联时，两灯都能正常发光
B．串联时，乙灯比甲灯更亮
C．并联时，通过两灯的电流相等
D．并联时，甲灯的实际功率比乙灯的实际功率大
【考点定位】灯泡的串联和关联
【解析】由题目中所给的数据可知，两灯泡的电阻是不同的。当串联时，电流相等，电阻越大，电功率越大；当并联时，电压相等，电阻越小，电功率越大
【答案】BD
【点评】由题意可知，3。8V的灯泡的电阻较大，所以应选B和D；串联时，乙灯比甲灯更亮，并联时，甲灯的实际功率比乙灯的实际功率大
三、填空题（每空2分，共12分）21世纪教育网
19．电磁波在真空中的传播速度是___________m/s。
【考点定位】电磁波
【解析】电磁波的速度与光速相同
【答案】3×108
【点评】光在真空中的传播速度是3×108m/s
20.自然界中存在两种电荷，异种电荷间的作用是相互。
【考点定位】两种电荷
【解析】两种电荷为：正电荷和负电荷
【答案】吸引
【点评】同种电荷相互排斥；异种电荷相互吸引
21．当材料和温度不变时，决定导体电阻大小的因素为导体和横截面积。
【考点定位】影响电阻的因素
【解析】与电阻大小有关的是：长度、温度、材料和横截面积
【答案】长度
【点评】当材料和温度不变时，决定导体电阻大小的因素为导体的长度和横截面积
22．2kW·h的电能可供一盏标有“220V 40W”的白炽灯正常工作h。
【考点定位】电能
【解析】电流通过导体所做的功叫做电功，做了多少功就是消耗了多少电能
【答案】50
【点评】由做功的公式可求出正常工作的时间为50h
23．两个定值电阻串联后接在电压恒定的电源两 ( http: / / www.21cnjy.com )端，在一定时间内甲电阻产生的热量为2Q，乙电阻产生的热量为4Q；若只将甲、乙电阻并联接在该电源两端，在相同时间内甲、乙电阻产生的总热量为。
【考点定位】电热的计算
【解析】当串联时，电流相等，电阻产生的热量与电阻成正比；当并联时，电压相等，电阻产生的热量与电阻的大小成反比
【答案】27Q
【点评】由公式可计算出在相同时间内甲、乙电阻产生的总热量为27Q
24．图9甲所示是标有 “3.8V 1.2W”的灯泡L中的电流随着它的两端电压的变化关系图象，将此灯泡接入图9乙所示的电路中，只闭合开关S时，灯泡的功率为0.9W。将滑动变阻器滑片P移至变阻器中点，再闭合开关S1，电流表示数变化了0.2A。当两个开关S、S1都闭合时，合理调节变阻器R的阻值，电路消耗功率的最小值为　　W。
【考点定位】电流随电压的变化关系
【解析】由图示可知，电流随 ( http: / / www.21cnjy.com )电压的增大变化的越来越小，说明灯丝的电阻在增大；只闭合开关S时，只有灯泡连入电路；将滑动变阻器滑片P移至变阻器中点，再闭合开关S1，此时灯泡与变阻器并联，对灯泡没有影响
【答案】1.2
【点评】此题的关健是对电路的正确分析，熟练掌握欧姆定律在电学部分中的应用
四、实验与探究题（共35分，除标注外，每图、每空各2分）
25．如图10所示，通电螺线管端的磁极是N极（填“左”“右”）。
【考点定位】通电螺线管
【解析】用右手定则来判断
【答案】右
【点评】右手握住螺线管，四指环绕方向与电流方向一致，大拇指所指的方向就是螺线管的N极
26．如图11所示，电能表的示数是kW·h。
【考点定位】电能表
【解析】电能表是用来测量电流所做的电功的
【答案】1521. 6
【点评】电能表表盘上的示数就是所消耗的电能
27．如图12所示，电阻箱的示数是　Ω。
【考点定位】电阻箱
【解析】读数时，把对应的数值乘以相应的倍数，再相加
【答案】7281
【点评】读数时，把对应的数值乘以相应的倍数，再相加
28．如图13所示的家庭电路中，各器件连接正确的是（填字母）。
A．闸刀开关B．带开关的灯泡C．二孔插座D．三孔插座
【考点定位】家庭电路的连接
【解析】开关应接在火线上，B错；三孔插座的零线与地线接反了
【答案】A C
【点评】闸刀开关和二孔插座的接法是正确的
29．（3分）小岩利用电 ( http: / / www.21cnjy.com )压表和电流表测量小灯泡的电功率。实验过程中，与小灯泡并联的电压表的示数如图14甲所示，与小灯泡串联的电流表的示数如图14乙所示，则电压表的示数为V，电流表的示数为A，此时所测量的小灯泡的电功率为W。
【考点定位】测定小灯泡的电功率
【解析】当小灯泡在额定电压下工作时，所 ( http: / / www.21cnjy.com )消耗的电功率等于额定功率，当电压不等于额定电压时，所消耗的功率叫实际功率，灯泡的亮度决定于灯泡的实际功率
【答案】2.2 ; 0.3 ; 0.66
【点评】用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流，此方法是用伏安法来测量的
30．根据图15中所示的实物连接图，在方框内画出电路图。
【考点定位】电路图的画法
【解析】电路图应根据实物图来画
【答案】如右图所示
【点评】电路图要按照规定的符号来画，不能随意地增加不认识的符号
31．（4分）在探究“通过导体的电流跟 ( http: / / www.21cnjy.com )导体两端电压的关系”实验中，小丽根据实验目的设计出实验电路如图16甲，并正确连接了部分实验器材如图16乙所示。
[来源:21世纪教育网]
(1)请只添加一条导线完成图16乙所示的实验电路的连接。
(2)连好电路开始实验，在闭合开关S前，滑动变阻器滑片应处在端 (填“C”或“B”)。
(3)闭合开关S，改变滑动变阻器滑 ( http: / / www.21cnjy.com )片P的位置，读出电压表和电流表的示数，并记录数据；根据实验数据绘制出了如图16丙所示的图像。请分析图像得出结论：当一定时，。
【考点定位】电流与电压的关系
【解析】由图示可知，电路为串联电路，电压表测测定值电阻两端的电压
【答案】（1）如图所示
（2）C （3）电阻；通过导体的电流和两端电压成正比
【点评】当电阻一定时，通过导体的电流与导体两端的电压成正比，电压可通过滑动变阻来改变
32．（3分）小明在探究“电流通过导体产 ( http: / / www.21cnjy.com )生的热量跟什么因素有关”时，设计了如图17所示的甲、乙实验装置，将电阻丝R1、R2分别密封在两个装有相等质量煤油的相同烧瓶中，已知R1＜R2，电源电压相同且保持不变。则：
（1）实验中电流通过导体产生热量的多少是通过的多少体现出来的。
（2）甲装置可探究电流通过导体产生的热量是否与有关。
（3）比较内a，c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关。
【考点定位】
【解析】
【答案】（1）温度计示数变化（2）电阻（3）相同通电时间
【点评】
33．小兵利用如图18所示的实验装置来探究 “什么情况下磁可以生电”,AB是一根直铜丝，用导线与电流表连接好，闭合开关后，下列操作能使电流表指针偏转的是。
A．让导体AB沿水平方向左右运动 B．让导体AB静止在蹄形磁铁内
C．让导体AB沿竖直方向上下运动 D．让蹄形磁铁沿竖直方向上下运动
【考点定位】电磁感应
【解析】当闭合电路的一部分导体在磁场中做切割磁感线运动时，就会在电路中产生感应电流
【答案】A
【点评】A中的运动切割磁感线；B中的导体没有运动；C中的导体没有切割磁感线；D中的导体也没有切割磁感线
34．当导体两端的电压一定时，电流通 ( http: / / www.21cnjy.com )过导体做功的功率随导体电阻变化的规律如图19所示。请根据图像判断：当导体电阻为40Ω时，通过该导体的电流为A。
【考点定位】电功率与电阻的关系
【解析】由图示可知，电流通过导体做功的功率随导体电阻的增大而减小；当导体电阻为40Ω时，此时消耗的电功率为0.4W
【答案】0.1
【点评】由公式P=I2R可以算出此时的电流为0.1A
35．小军在研究某个电路的总电功率P随 ( http: / / www.21cnjy.com )其中的一个电阻R的阻值变化关系时，测量并记录了实验数据如下表，请根据表格中的数据归纳出总电功率P和电阻R的关系式：P=。
R/ 10 20 30 40 50 60
P/W 1.0 1.5 2.0 2.5 3.0 3.5
21世纪教育网
【考点定位】电功率与电阻的关系
【解析】由表中的数据可知，电路的总电功率P随其中的一个电阻R的阻值增大而增大；由此可知电路是串联电路
【答案】0.05(W/)R+0.5W
【点评】电阻每增加10欧姆，总电功率增加1W
36．（4分）小阳想利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值。小阳选择了满足实验要求的器材，并连接了如图20所示实验电路。
（1）请按要求帮助小阳完成下列实验步骤：
①闭合开关，断开开关，电压表的示数为U1；
②，电压表的示数为U2。
（2）请用U1、U2和R0表示出待测电阻Rx=。
【考点定位】测量电阻Rx的阻值
【解析】本实验用一个电压表和一个已知电阻值的电阻来测未知电阻的电阻值，但基本的思想还是要求出未知电阻两端的电压和通过未知电阻的电流
【答案】（1）①S1，S2；②闭合开关S1、S2
（2）
【点评】本电路通过开关的通断，巧妙地利用了类似于伏安法测电阻的方法来测量的
37．（5分）实验桌上有如下器 ( http: / / www.21cnjy.com )材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、电阻箱一个（电路图符号）、开关一个、导线若干。请选用上述器材，设计实验证明：当通过导体的电流保持不变时，导体消耗的电功率与导体的电阻成正比。
要求：（1）画出实验电路图；
（2）写出实验步骤；
（3）画出实验数据记录表。
【考点定位】电功率与电阻的关系
【解析】当通过导体的电流保持不变时，导体消耗的电功率与导体的电阻成正比，此实验要求会正确连接测量电路的实物图知道测量的方法和步骤
【答案】（1）实验电路图：如图所示。
（2）实验步骤：
①按电路图连接实验电路，将电压表电流表指针调零，滑动变阻器调到阻值最大。
② 断开开关S，调节电阻箱R的阻值。闭 ( http: / / www.21cnjy.com )合开关S，适当移动滑动变阻器的滑片P，使电流表A的示数为I，用电压表V测量电阻箱R两端的电压U，将R、I、U的数据记录在实验记录表中。
③ 仿照步骤②，分别改变5次电阻箱R的阻值 ( http: / / www.21cnjy.com )，每次移动滑动变阻器的滑片P，使电流表A的示数仍为I，用电压表V分别测量各次相应的电压U，并分别将R、I、U的数据记录在实验记录表中。
④ 利用公式P=UI，分别计算出6次电阻箱R消耗的电功率P的数值，并分别记录在实验记录表中。
（3）实验数据记录表：
R/Ω
I/A
U/V
P/W
【点评】此题为实验的设计与测量的题型，难度不大，就是比较麻烦，操作的步骤比较繁索
五、计算题（共13分，38题3分，39题4分，40题6分）
38．在图21所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω。闭合开关S，电流表A1的示数为1.5A。
求：（1）电流表A2的示数I2
（2）R1的阻值
【考点定位】并联电路的计算
【解析】由图示可知，两电阻为并联关系，电流表A1测总电流，电流表A2测通过R2的电流
【答案】解：（1）（2）I1=I－I2=1.5 A－1.2A=0.3 A1分
【点评】此题考查欧姆定律的知识，理解并联电路中电流的特点是解本题的关健
39．如图22甲为新型电饭锅，它采用“聪明火”技术，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图22乙所示，其中R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图22丙所示。
求：（1）S和S1都闭合时电饭锅的电功率
（2）电热丝R2的阻值
（3）这30min内电饭锅产生的热量
【考点定位】电热的计算
【解析】电饭锅分保温和加热两 ( http: / / www.21cnjy.com )个状态，加热状态，消耗的功率较大，电流也较大；当处于保温状态时，电路中的站流变小，消耗的功率也较小可以认为电饭锅消耗的电能全部转化为内能被水吸收了
【答案】解：（1）S和S1都闭合时，电阻R1与R2并联；由丙图可知：此时电流值I=3A 功率P=UI=220V×3A=660W1分 （2）开关S1断开时，电路中只有R1工作，由丙图可知：通过R1的电流值I1=2A
电阻R1与R2并联时，通过电阻R2的电流I2 则I2=I﹣I1=3A﹣2A=1A
（3）只有R1工作时,功率P1=UI1 ( http: / / www.21cnjy.com )=220V×2A=440W 由丙图可知：工作时间t1 =10min+（20min﹣15min）
=15min=900s 电阻 ( http: / / www.21cnjy.com )R1与R2同时工作的时间t2 t2 =（15min﹣10min）+（30min﹣20min）=15min=900s
则Q=W=Pt2 =660W×900s=5.94×105J Q1 =W1 =P1t1 =440W×900s=3.96×105J Q总=Q+Q1 =5.94×105J+3.96×105J=9.9×105J
【点评】能够判断出开关的开闭对电路连接情况的影响，充分利用欧姆定律和电路的串、并联知识来分析问题
40．在如图23所示的电路中，电源两端电 ( http: / / www.21cnjy.com )压保持不变。灯泡L1的额定功率为6W，灯泡L2的额定功率为8W，当开关S、S1、S2、S3都闭合时，灯泡L1、L2都正常发光，电流表的示数为I1；当只闭合开关S、S3时，电路的总功率是4W，电流表的示数为I2，忽略温度对灯电阻的影响。求：
（1）灯L1、L2的电阻之比
（2）电流I1与I2之比
（3）只闭合开关S、S2时，灯泡L2的功率
【考点定位】电路的综合计算
【解析】本题材较为复杂，是一道比较难的题目， ( http: / / www.21cnjy.com )涉及的知识点和公式也较多，开关的开闭对电路的连接情况有影响，变阻器滑片的移动对电路中的电流和电压都有影响，本题具有较高的区分度，是一道拉开分数差距的好题
【答案】解：当开关S、S1、S2、S ( http: / / www.21cnjy.com )3都闭合时，等效电路图如图甲所示；当只闭合开关S、S3时，等效电路图如图乙所示；当只闭合开关S、S2时，等效电路图如图丙所示；
设灯L1、L2的电阻分别为R1和R2,电源电压为U,
由图甲：∵U一定，∴ 由图甲、乙：∵U一定，∴
∴∴ 由图甲、丙：∵U一定，∴
由图丙：∵I3一定，∴
【点评】对于压轴类的综合性的大题，同学 ( http: / / www.21cnjy.com )们不要害怕，能做到哪一步就做到哪一步，不一定非要完整地做下来，可以一个小题一个小题地攻克，这样下来也能拿下不少的分数
