15.1 电阻和变阻器

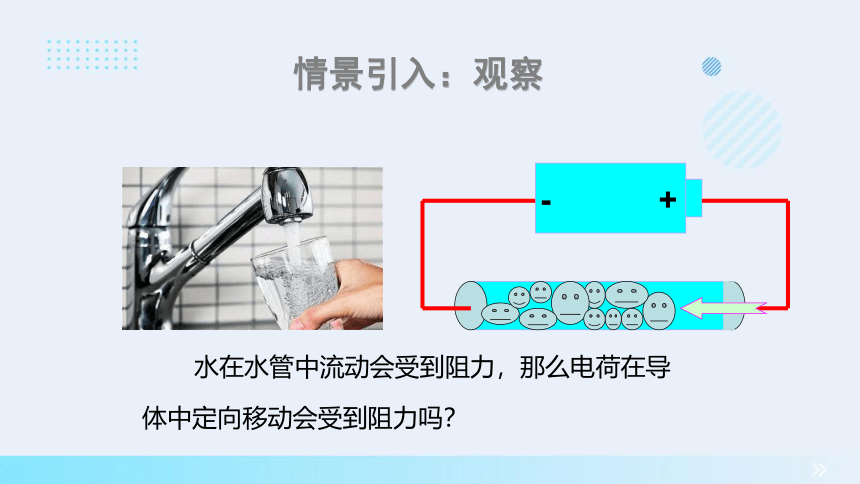

水在水管中流动会受到阻力,那么电荷在导体中定向移动会受到阻力吗?
- +
情景引入:观察

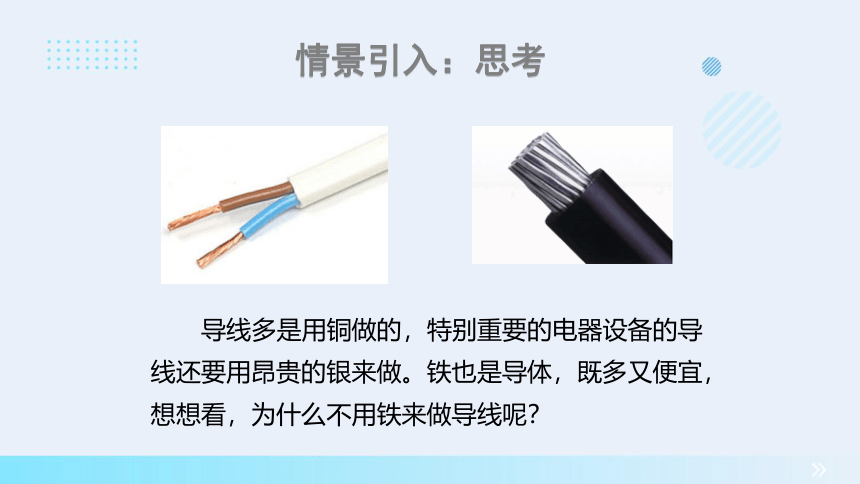

  导线多是用铜做的,特别重要的电器设备的导线还要用昂贵的银来做。铁也是导体,既多又便宜,想想看,为什么不用铁来做导线呢?
情景引入:思考
做一做

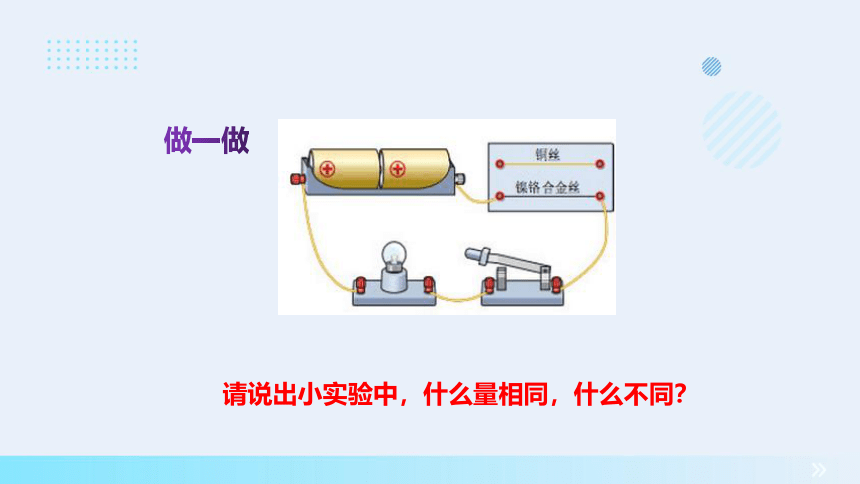

请说出小实验中,什么量相同,什么不同?
归纳总结

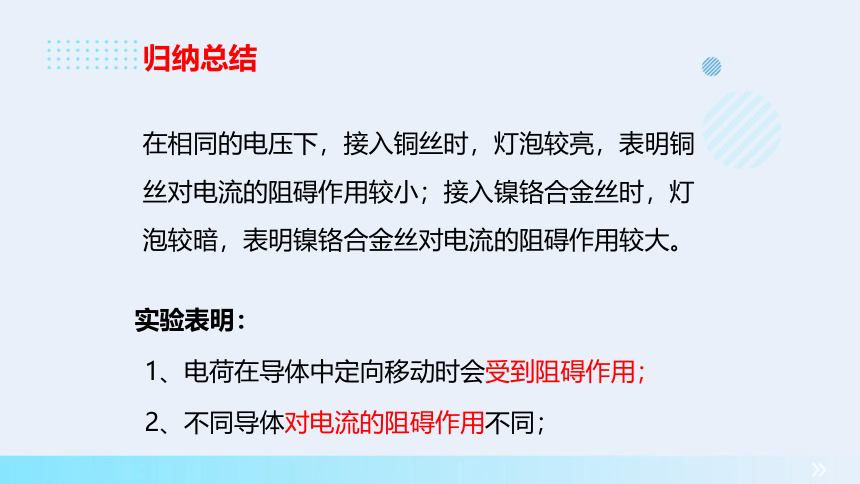

实验表明:
1、电荷在导体中定向移动时会受到阻碍作用;
2、不同导体对电流的阻碍作用不同;
在相同的电压下,接入铜丝时,灯泡较亮,表明铜丝对电流的阻碍作用较小;接入镍铬合金丝时,灯泡较暗,表明镍铬合金丝对电流的阻碍作用较大。

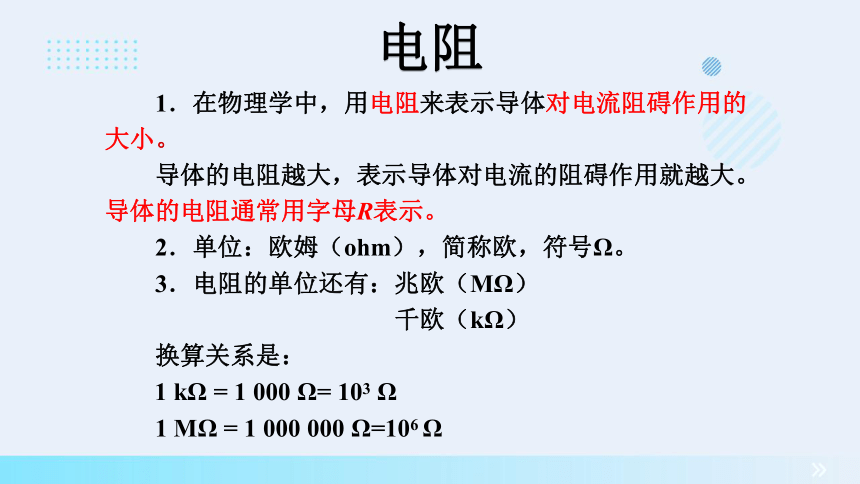

  1.在物理学中,用电阻来表示导体对电流阻碍作用的大小。
  导体的电阻越大,表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。
  2.单位:欧姆(ohm),简称欧,符号Ω。
  3.电阻的单位还有:兆欧(MΩ)
            千欧(kΩ)
  换算关系是:
  1 kΩ = 1 000 Ω= 103 Ω
  1 MΩ = 1 000 000 Ω=106 Ω
电阻
电阻器

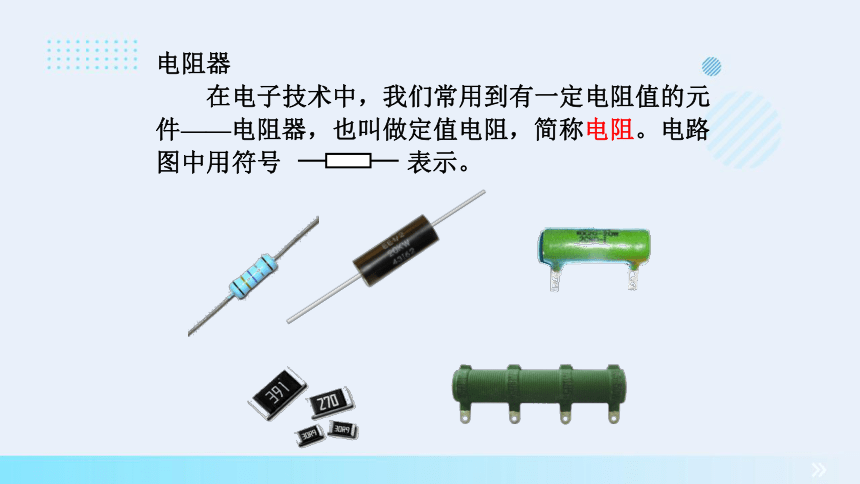

  在电子技术中,我们常用到有一定电阻值的元件——电阻器,也叫做定值电阻,简称电阻。电路图中用符号 表示。
常见用电器 电阻R/ Ω
白炽电灯(15W) 3227
白炽电灯(60W) 807
电熨斗(600W) 80.7
电烤箱(900W) 54
电炉(1000W) 48.4
常见用电器正常工作时的电阻阻值

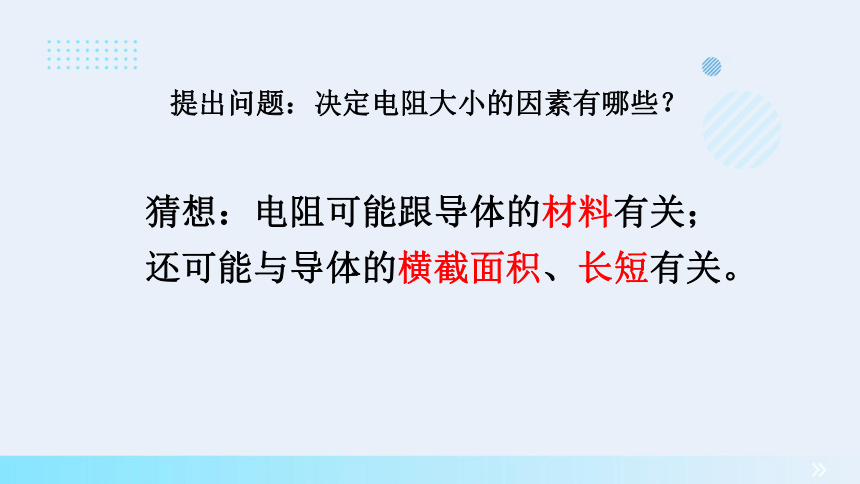

提出问题:决定电阻大小的因素有哪些?
猜想:电阻可能跟导体的材料有关;
还可能与导体的横截面积、长短有关。
2、实验结论:
导体的电阻与导体的材料﹑横截面积、长度有关。
在其他条件相同时,导体的横截面积越大,电阻越小。
在其他条件相同时,导体的长度越大,电阻越大。
影响电阻大小的因素
1、实验方法:控制变量法
影响电阻大小的因素
3、导体电阻还与温度有关。
温度升高,金属导体的电阻会增大.温度降低,金属导体的电阻会减少.
实验表明:
4、电阻是导体本身的一种性质。
你知道吗?
常见电阻
人的双手间(干燥) 1000—-5000Ω
人的双手间(潮湿) 200—800Ω
照明灯泡(工作时) 100—3000Ω
实验用小灯泡 5—50Ω
实验用导线(每根) 0.01—0.10Ω
请注意:
电压表--电阻很大,可以看做断路,R=∞Ω
导线、开关、电流表--电阻很小,可以看做没有电阻,R=0Ω
某些材料的温度降低到一定程度时,电阻会突然消失.这就是超导现象。
超导现象:
变阻器
(2)电阻箱
1.变阻器的 种类:
(1)滑动变阻器
滑动变阻器
构造:
作用:
使用:
改变电路中的电流或电压。
原理:
通过改变连入电路中的电阻线的长度,来改变电阻,从而改变电路中的电流或电压。
电阻线、金属杆、滑片、瓷筒、支架
一上一下,串联接入电路
滑动变阻器的构造:
①金属杆
②金属滑片P
③电阻丝线圈
④瓷筒
⑤支架
A、B、C、D为接线柱
A
B
C
D
结构示意图
电路图中的符号
A
B
C
D
P
请同学们动手把滑动变
阻器的结构示意图和在
电路中的符号画一遍
滑动变阻器的原理:
通过改变连入电路中的电阻线的长度,来改变电阻,从而改变电路中的电流或电压
改变长度
改变电阻
改变电流或电压
变阻器
变阻器
应用
可调亮度的台灯
元件符号
定义
工作原理:改变连接在电路中的电阻线长度
连接方式:“一上一下”串联在电路中
作用:改变电路中电阻、电流、电压、保护电路
可调温度的电热毯,电饭锅等
课堂小结
