中小学教育资源及组卷应用平台
2024教科版物理九年级下学期
专项素养综合全练(二)
家庭电路故障判断

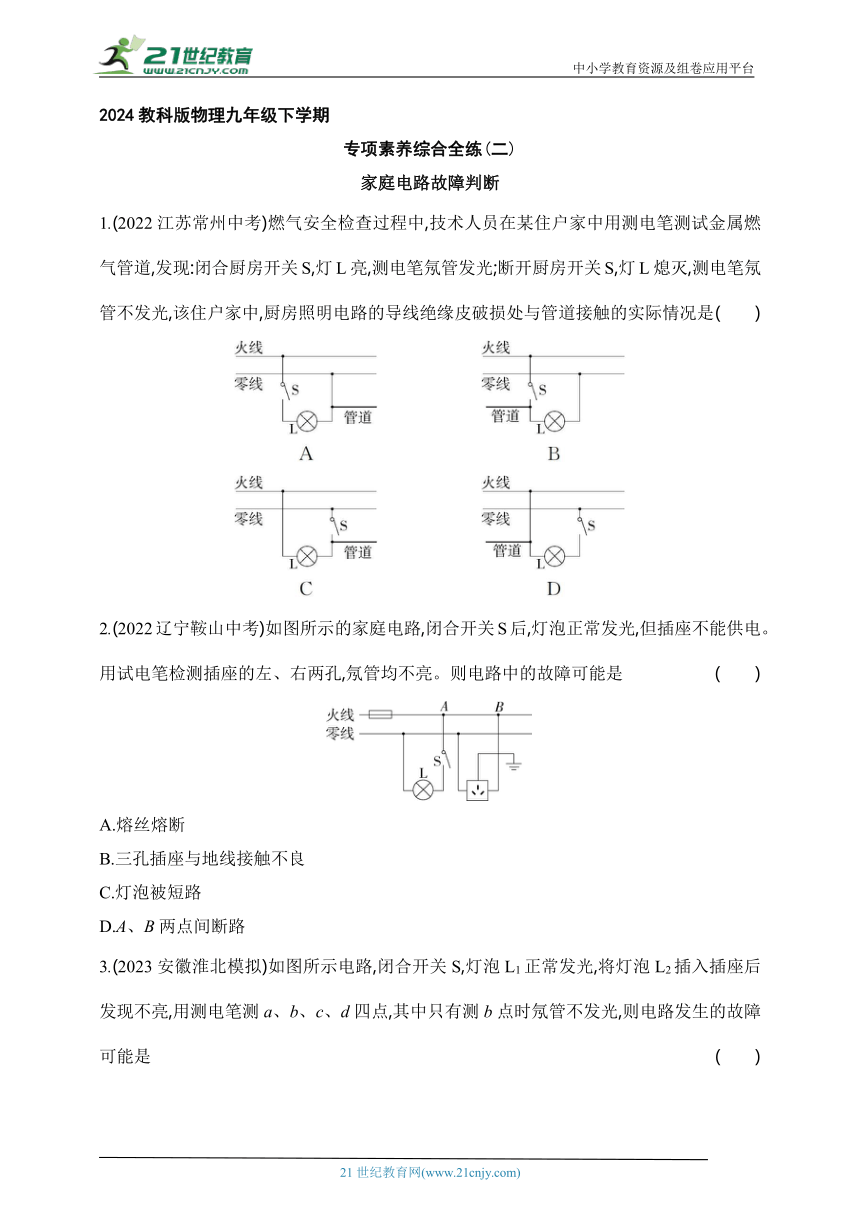

1.(2022江苏常州中考)燃气安全检查过程中,技术人员在某住户家中用测电笔测试金属燃气管道,发现:闭合厨房开关S,灯L亮,测电笔氖管发光;断开厨房开关S,灯L熄灭,测电笔氖管不发光,该住户家中,厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是 ( )
2.(2022辽宁鞍山中考)如图所示的家庭电路,闭合开关S后,灯泡正常发光,但插座不能供电。用试电笔检测插座的左、右两孔,氖管均不亮。则电路中的故障可能是 ( )
A.熔丝熔断
B.三孔插座与地线接触不良
C.灯泡被短路
D.A、B两点间断路

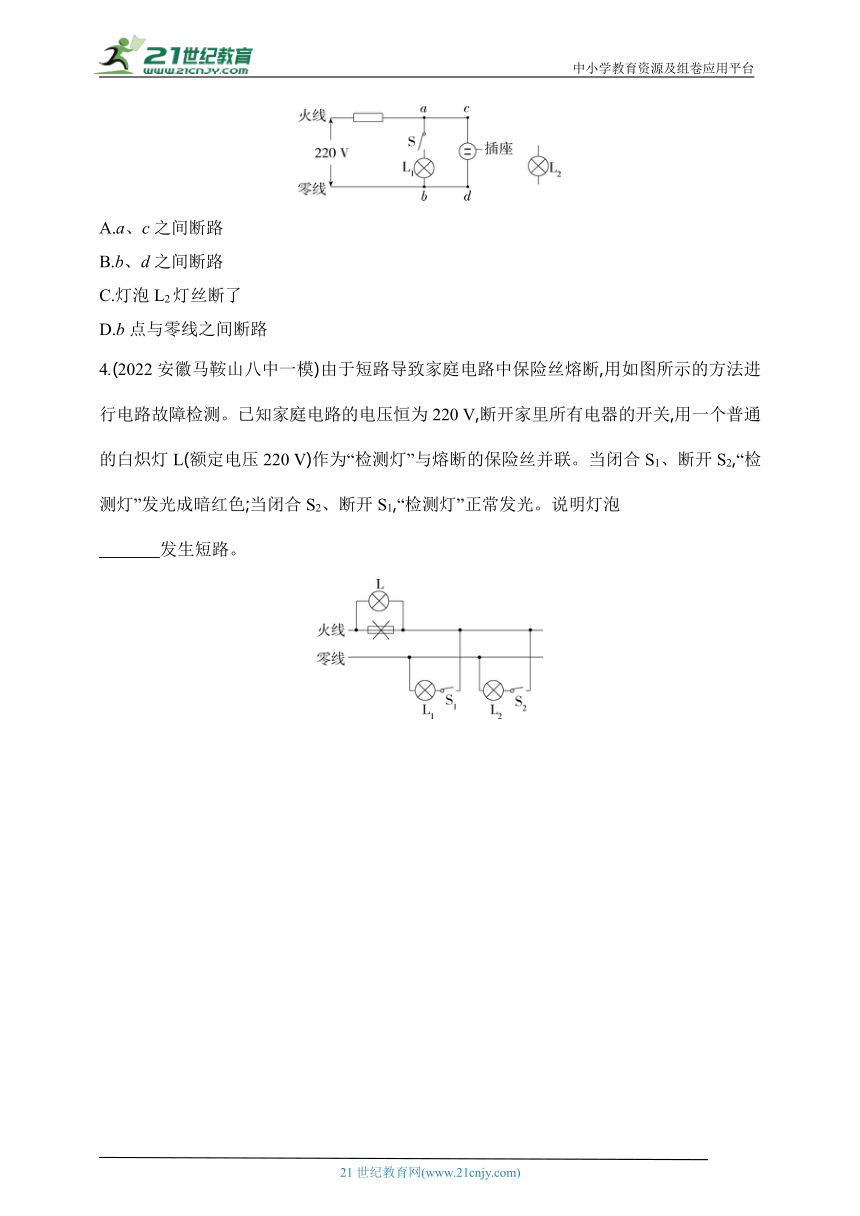

3.(2023安徽淮北模拟)如图所示电路,闭合开关S,灯泡L1正常发光,将灯泡L2插入插座后发现不亮,用测电笔测a、b、c、d四点,其中只有测b点时氖管不发光,则电路发生的故障可能是 ( )
A.a、c之间断路
B.b、d之间断路
C.灯泡L2灯丝断了
D.b点与零线之间断路
4.(2022安徽马鞍山八中一模)由于短路导致家庭电路中保险丝熔断,用如图所示的方法进行电路故障检测。已知家庭电路的电压恒为220 V,断开家里所有电器的开关,用一个普通的白炽灯L(额定电压220 V)作为“检测灯”与熔断的保险丝并联。当闭合S1、断开S2,“检测灯”发光成暗红色;当闭合S2、断开S1,“检测灯”正常发光。说明灯泡
发生短路。
答案全解全析
1.B A图中,闭合厨房开关S,灯L亮,电流经过灯泡后,直接到零线,而不会经过测电笔中的电阻流入大地,所以测电笔氖管不发光,A不符合题意;B图中,闭合厨房开关S,电路有两条支路,一条经过灯L,所以灯L亮,另一条经过测电笔中的电阻流入大地,所以测电笔氖管发光,B符合题意;C图中,断开厨房开关S,测电笔仍可以通过灯泡连上火线,所以测电笔氖管发光,C不符合题意;D图中,断开厨房开关S,测电笔仍可以直接连上火线,所以测电笔氖管发光,D不符合题意。
2.D 由题意可知,灯泡正常发光,若熔丝熔断或者灯泡被短路,则灯泡不能正常发光,A、C不符合题意;若三孔插座与地线接触不良,则与火线相接的右孔在与试电笔接触时,氖管应该发光,B不符合题意;A、B两点间断路,则与三孔插座相连接的零线和火线不能形成闭合回路,所以插座不能供电,又因为与火线不连通,所以插座的右孔也不能让氖管发光,D符合题意。
3.B 闭合开关S,灯泡L1正常发光,这说明灯泡L1中有电流通过,该支路是正常的;将灯泡L2插入插座后发现不亮,这说明电路出现了断路现象;用测电笔测a、b、c、d四点,其中只有测b点时氖管不发光,说明d点与火线之间是连通的,与零线之间是断开的,所以故障是b、d之间发生了断路。
4.L2
解析 当闭合S1、断开S2,“检测灯”发光成暗红色,这说明检测灯两端的电压小于电源电压,该支路是正常的,即灯泡L1正常;当闭合S2、断开S1,“检测灯”正常发光,则检测灯两端的电压为220 V,等于电源电压,此时一定是灯泡L2发生了短路。
