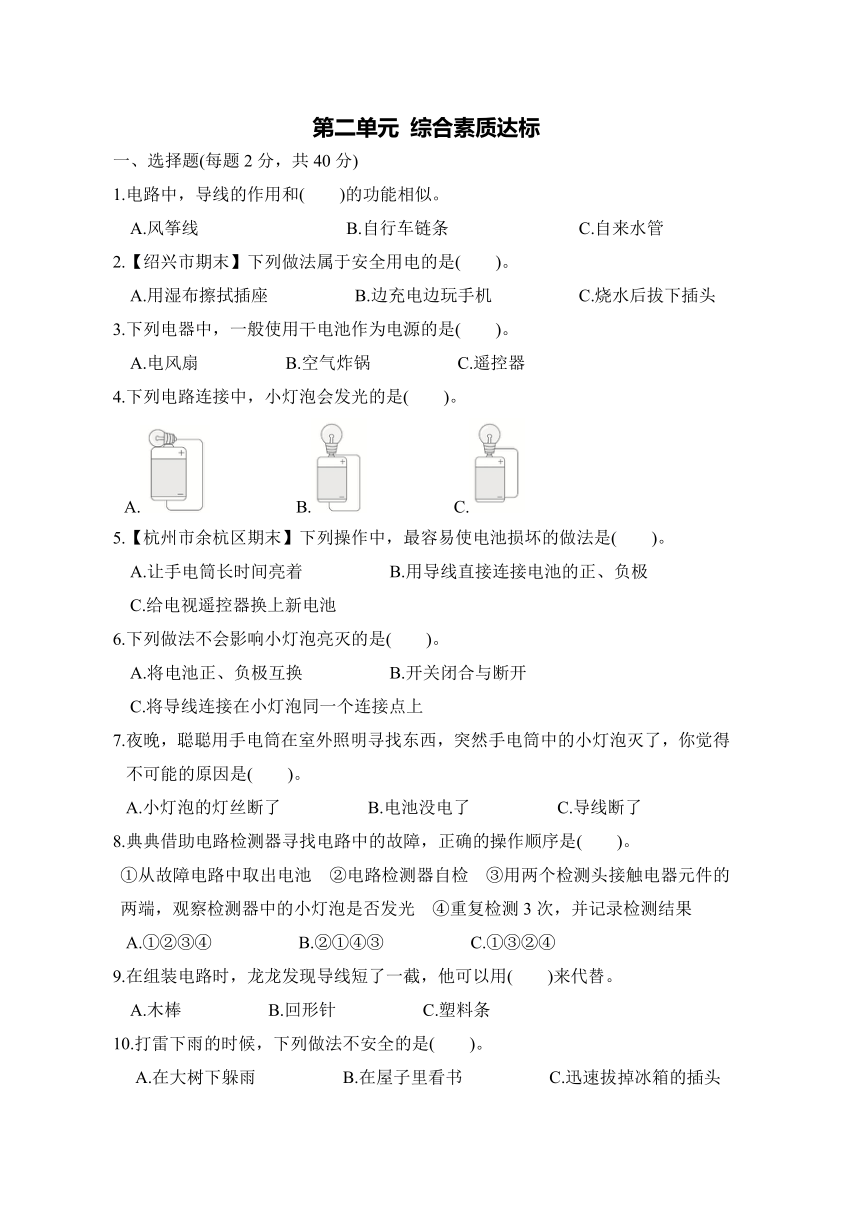

第二单元 综合素质达标
一、选择题(每题2分，共40分)
1.电路中，导线的作用和( )的功能相似。
A.风筝线 B.自行车链条 C.自来水管
2.【绍兴市期末】下列做法属于安全用电的是( )。
A.用湿布擦拭插座 B.边充电边玩手机 C.烧水后拔下插头
3.下列电器中，一般使用干电池作为电源的是( )。
A.电风扇 B.空气炸锅 C.遥控器
4.下列电路连接中，小灯泡会发光的是( )。
A. B. C.
5.【杭州市余杭区期末】下列操作中，最容易使电池损坏的做法是( )。
A.让手电筒长时间亮着 B.用导线直接连接电池的正、负极
C.给电视遥控器换上新电池
6.下列做法不会影响小灯泡亮灭的是( )。
A.将电池正、负极互换 B.开关闭合与断开
C.将导线连接在小灯泡同一个连接点上
7.夜晚，聪聪用手电筒在室外照明寻找东西，突然手电筒中的小灯泡灭了，你觉得不可能的原因是( )。
A.小灯泡的灯丝断了 B.电池没电了 C.导线断了
8.典典借助电路检测器寻找电路中的故障，正确的操作顺序是( )。
①从故障电路中取出电池 ②电路检测器自检 ③用两个检测头接触电器元件的两端，观察检测器中的小灯泡是否发光 ④重复检测3次，并记录检测结果
A.①②③④ B.②①④③ C.①③②④
9.在组装电路时，龙龙发现导线短了一截，他可以用( )来代替。
A.木棒 B.回形针 C.塑料条
10.打雷下雨的时候，下列做法不安全的是( )。
A.在大树下躲雨 B.在屋子里看书 C.迅速拔掉冰箱的插头

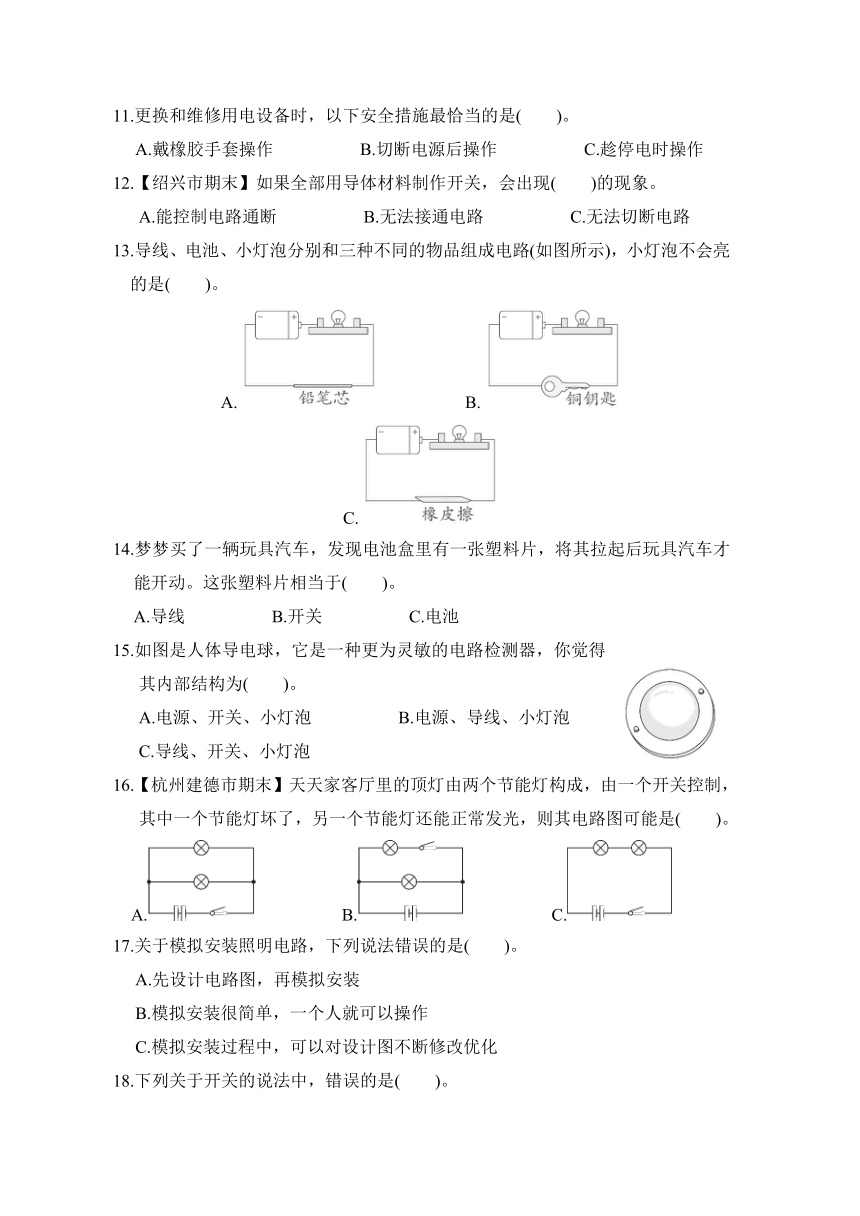

11.更换和维修用电设备时，以下安全措施最恰当的是( )。
A.戴橡胶手套操作 B.切断电源后操作 C.趁停电时操作
12.【绍兴市期末】如果全部用导体材料制作开关，会出现( )的现象。
A.能控制电路通断 B.无法接通电路 C.无法切断电路
13.导线、电池、小灯泡分别和三种不同的物品组成电路(如图所示)，小灯泡不会亮的是( )。
A. B. C.
14.梦梦买了一辆玩具汽车，发现电池盒里有一张塑料片，将其拉起后玩具汽车才能开动。这张塑料片相当于( )。
A.导线 B.开关 C.电池
15.如图是人体导电球，它是一种更为灵敏的电路检测器，你觉得其内部结构为( )。
A.电源、开关、小灯泡 B.电源、导线、小灯泡
C.导线、开关、小灯泡
16.【杭州建德市期末】天天家客厅里的顶灯由两个节能灯构成，由一个开关控制，其中一个节能灯坏了，另一个节能灯还能正常发光，则其电路图可能是( )。
A. B. C.
17.关于模拟安装照明电路，下列说法错误的是( )。
A.先设计电路图，再模拟安装
B.模拟安装很简单，一个人就可以操作
C.模拟安装过程中，可以对设计图不断修改优化
18.下列关于开关的说法中，错误的是( )。
A.开关可以控制电流的通与断 B.开关闭合，电流断开
C.可以用木板、回形针和图钉做一个自制开关
19.生活中的开关各种各样，下列使用接触式开关的是( )。
A.楼梯口的灯，人经过发出声响时会亮 B.客厅灯，开关按下就亮
C.庭院灯，天黑了就亮
20.【杭州市拱墅区期末】如图所示，红绿灯电路连接中需要一个单刀双掷开关，这种开关可以在S1处闭合，也可以在S2处闭合。当开关在S1处闭合时，会观察到( )。
A.红灯亮 B.绿灯亮 C.红灯、绿灯同时亮
二、填空题(每空2分，共20分)
1.制作开关的材料一般采用 和 的组合，开关的作用是 ，生活中说“开灯”就是 开关。
2.我们可以用 来检测故障电路，检测前需要先 。
3.电池的一端是铜帽，称为 ，点亮小灯泡时，要让电池的正、负极与小灯泡的 相连。
4.同同和华华安装的电路中小灯泡都没有亮，华华电路中的电池还很烫，可以推断出同同的电路可能是 ，华华的电路可能是 。(均填“断路”或“短路”)
三、综合题(第1题22分，第2题18分，共40分)
1.【衢州市期末改编】学习了《电路》单元后，天天和同学在家里开展了探究实验，请回答下列问题。
(1)天天取出材料尝试点亮小灯泡，请你在图中画出能点亮小灯泡的连接方法。通过观察，我们发现小灯泡是由 、 、 、 组成的，其中的发光部位是 。
(2)天天在电路中增加了一个开关，下列关于开关的描述错误的是( )。
A.制作开关的材料中一定有导体
B.制作开关的材料如果全部是导体或绝缘体，都会导致电路不通
C.可以用橡皮擦、回形针和图钉做一个自制开关
(3)闭合开关，小灯泡不亮，天天怀疑是小灯泡发生了故障。下列选项中，电路检测器(虚线框内部分)的结构和检测方法都正确的是( )。
A. B. C.
(4)为检测物体的导电性，天天把干木片、塑料棒、铁钉分别接入电路。通过实验，他发现 接入电路中小灯泡会亮，说明该物体是 。
(5)最后天天用电路检测器检测了接线盒，根据接线盒的内部连接图，不可能出现的现象是( )。
A.接1－2，小灯泡亮 B.接2－3，小灯泡亮
C.接1－3，小灯泡不亮
2.梦梦家的新房在装修，她在自己卧室设计安装了一个模拟电路。
(1)为控制电路需要安装一个开关，如图是一个单刀单掷开关，它的基座材料是 ，闸刀材料是 ，两边的金属连接点材料是 。(均填“导体”或“绝缘体”)
(2)梦梦根据开关的制作要求自制了一个开关，下列组合可行的是( )。
A.回形针、干木片 B.泡沫、棉线 C.铁片、回形针
(3)梦梦想用两个开关分别控制顶灯和台灯，下列连接正确的是( )。
A. B. C.
(4)梦梦在家里发现了一个接线盒，她用电路检测器检测后，发现1－2、1－4、2－4是通路，其他都是断路，请画出可能的连接方式。
答案
一、1.C 2.C 3.C 4.A 5.B 6.A 7.B 8.A 9.B 10.A 11.B 12.C 13.C 14.B 15.B 16.A 17.B 18.B 19.B 20.B
二、1.导体 绝缘体 控制电流的通与断 闭合
2.电路检测器 自检
3.正极 连接点
4.断路 短路
三、1.(1)
玻璃泡 灯丝 金属架 连接点 灯丝 (2)B (3)C (4)铁钉 导体
(5)A
2.(1)绝缘体 导体 导体
(2)A (3)C
(4)
