2023年九年级物理电学坐标图像类专题突破(共14张PPT)

(共14张PPT)
2023年电学坐标图像类专题
2

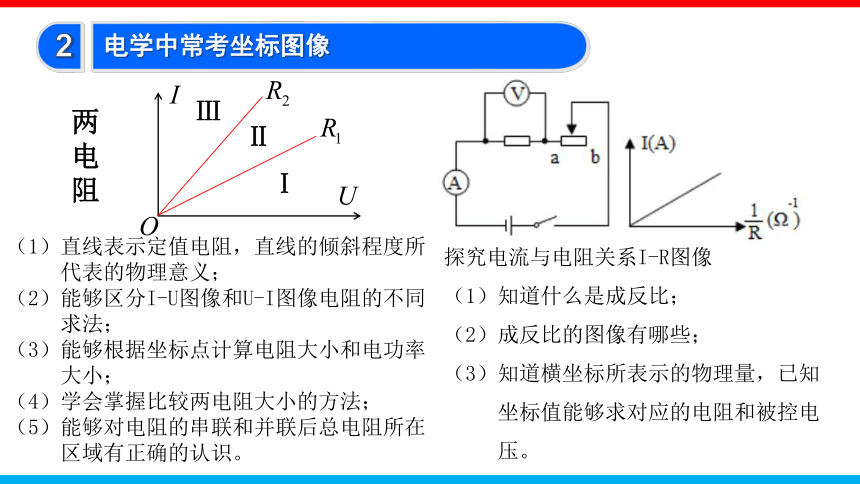

电学中常考坐标图像
Ⅰ
Ⅱ
Ⅲ
（1）直线表示定值电阻，直线的倾斜程度所
代表的物理意义；
（2）能够区分I-U图像和U-I图像电阻的不同
求法；
（3）能够根据坐标点计算电阻大小和电功率
大小；
（4）学会掌握比较两电阻大小的方法；
（5）能够对电阻的串联和并联后总电阻所在
区域有正确的认识。
两
电
阻
探究电流与电阻关系I-R图像
（1）知道什么是成反比；
（2）成反比的图像有哪些；
（3）知道横坐标所表示的物理量，已知
坐标值能够求对应的电阻和被控电
压。
（1）知道L图像中曲线的弯曲方向及意义；
（2）知道曲线上每一个点对应的电阻值是不同的，受温度影响的特点；
（3）知道交点的物理意义；
（4）能够根据坐标点计算电阻大小和电功率大小。
（5）能够根据二者串联或并联电路的特点算出相应的物理量。
1阻
+
1灯
（1）知道曲线的弯曲方向与温度对电阻的影
响特点；
（2）知道不同状态下电阻值是不同的，能够
根据坐标点计算电阻或电功率；
（3）能够结合串、并联电路中电流、电压规
律、图像特点解决电压、电流分配问题
（4）在考虑电路安全情况下最大电源电压、
最大干路电流、最大电功率相关求解。
（1）知道a图像为直线，为定值电阻图像，
成正比；
（2）知道a图像不过坐标原点及原因；
（3）知道a图像任意一个坐标点物理含义；
（4）知道b图像为Rp的图像，电流与电压值
一增一减。
（5）能用串联分压的思想确定b图像的端
点与滑片所处位置。
（6）知道b图像的△U/△I=R定.
（7）知道同一电流值之下的两图像电压之
和等于电源。
两
灯
泡
伏安法实验电路图——定值电阻和滑动变阻器
（1）知道a图像为小灯泡I-U图像，电阻随温度升高而增大；
（2）知道a图像不过坐标原点及原因；
（3）知道a图像任意一个坐标点物理含义；
（4）知道b图像为Rp的图像，电流与电压成一增一减关系。
（5）能用串联分压的思想确定b图像的端点与滑片所处对应位置。
（6）知道同一电流值之下的两图像电压之和等于电源。
伏安法实验电路图——小灯泡和滑动变阻器
（1）知道图像的变化特点及原因，能借助公式进行相应的分析；
（2）已知坐标点（I P）、（R P）借助相关公式求出相关的物理量；
（3）能够将变阻器滑片所在两端位置与图像的两端点一一对应起来；
（4）能根据题目的条件求出滑动变阻器的最大功率。
滑动变阻器的P-I/R图像
已知R0=10欧，RP的最大阻值为20欧，电源电压U为8V，求滑动变阻器的最大功率值为多少？
滑动变阻器的最大功率问题
电学函数图象具有形象、直观、动态变化过程清晰等特点，图象一般只呈现直角坐标系的第一象限的图线，它不仅可以直接反映两个物理量之间的变化规律，利用它还可以求出或读出某些待求物理量。该类题以图象为信息载体，主要考查学生识别图象、从图象中提取有效信息的能力、分析能力。图象中“线”表示一个特定的物理量：“线段”表示一个物理过程；“点”表示一个物理状态。线段和线段之间蕴含物理相关的规律。
“六步法”解决物理图象问题。
即：一看轴，二看线，三看斜率，四看点，五看面积，六转换。一看“轴”，即先看坐标轴的物理意义，再看原点是否从零开始。
二看“线”，即读出每一条线所描述的物理过程。读线的过程需要依据坐标轴的物理意义进行必要的推导。
三看“斜率”，先看斜率的物理意义，再看斜率是否有变化。
四看“点”，即看图象的端点、转折点、切点、交点，着重对这些点的物理过程进行分析。
五看“面积”，即看图象与坐标轴围成面积的物理意义。
六转换，即将图象转换为实际的物理过程，或者转换成其他图象形式描述。
【例题赏析】如图甲所示电路中，电源电压恒定，闭合开关S，
把滑动变阻器的滑片 P从最右端逐渐向左边滑动，使灯L正常发光而停止滑动滑片，电流表与两电压表示数变化关系图像如图乙所示，灯L的额定功率为P1，该过程中灯L的最小功率为P2，则P1：P2= 3:1 。
3

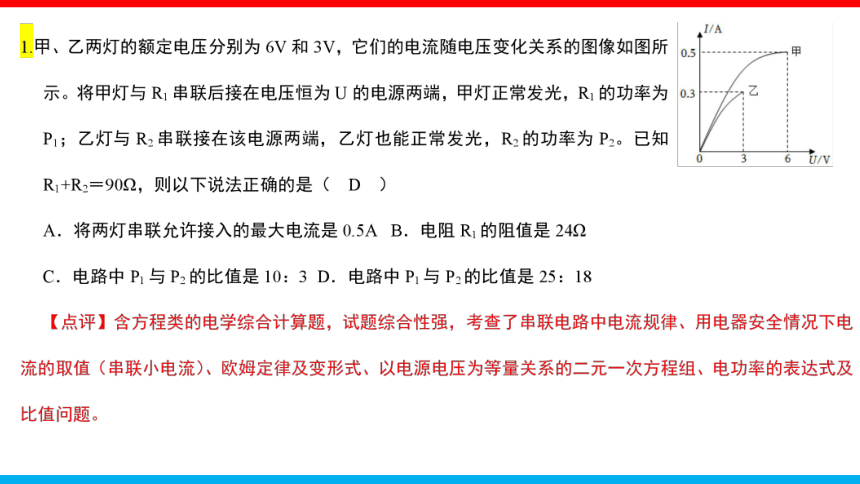

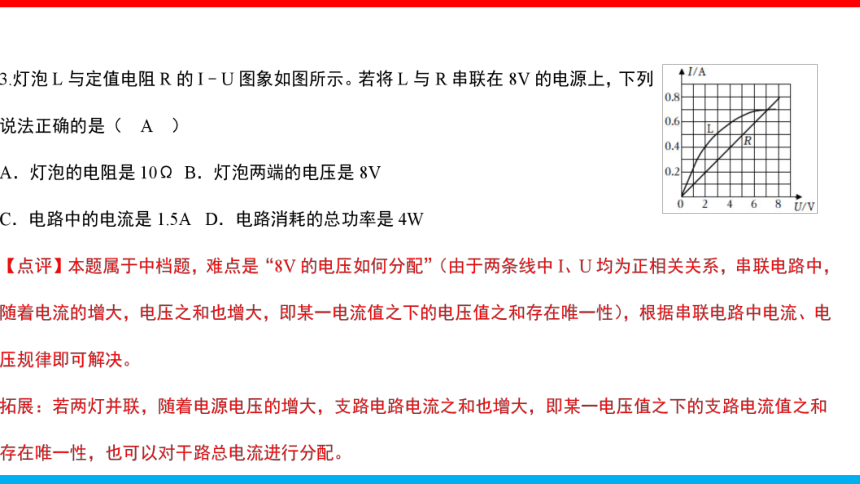

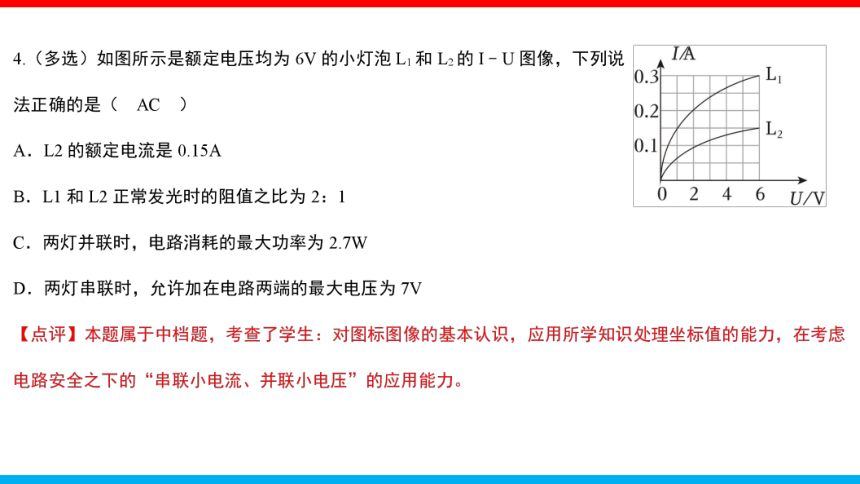

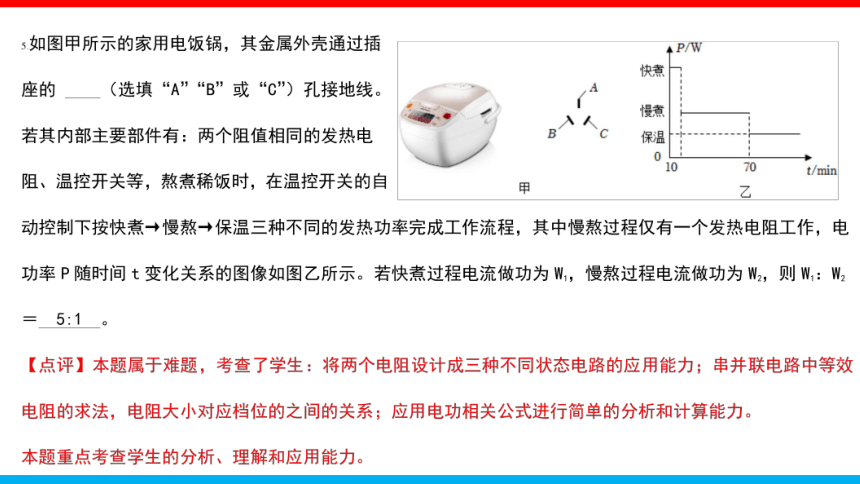

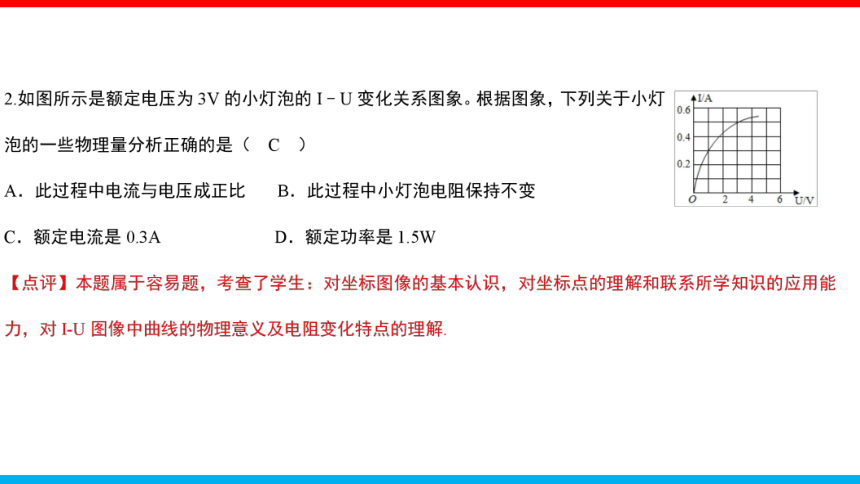

学以致用
