(共51张PPT)
人教九全物理同步精品课件
人教版九年级
第十九章 生活用电
第1节 家庭电路

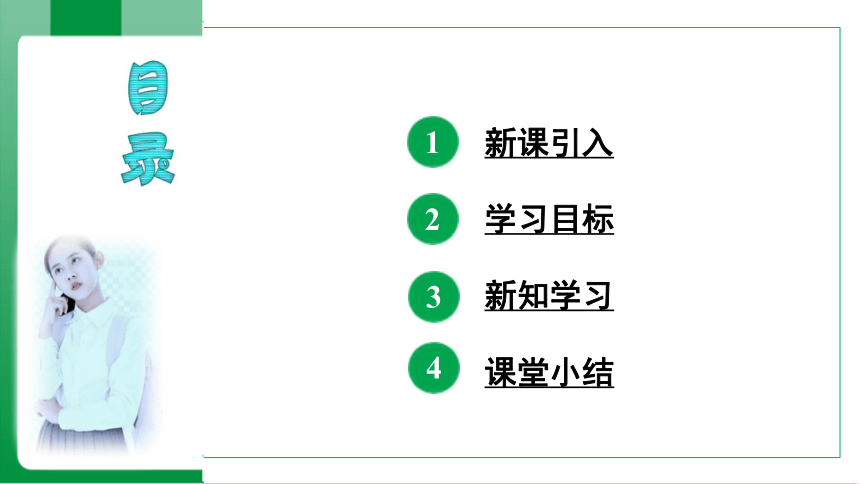

学习目标
新课引入
新知学习
课堂小结
1
2
3
4

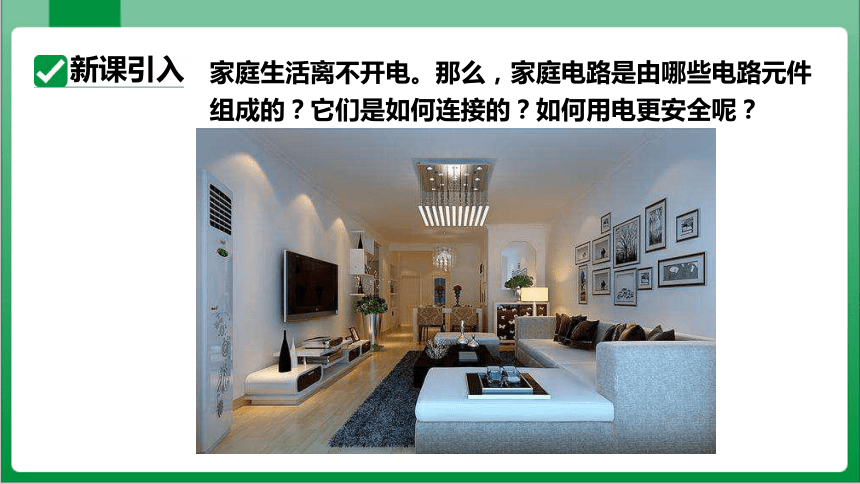

家庭生活离不开电。那么，家庭电路是由哪些电路元件组成的？它们是如何连接的？如何用电更安全呢？
新课引入

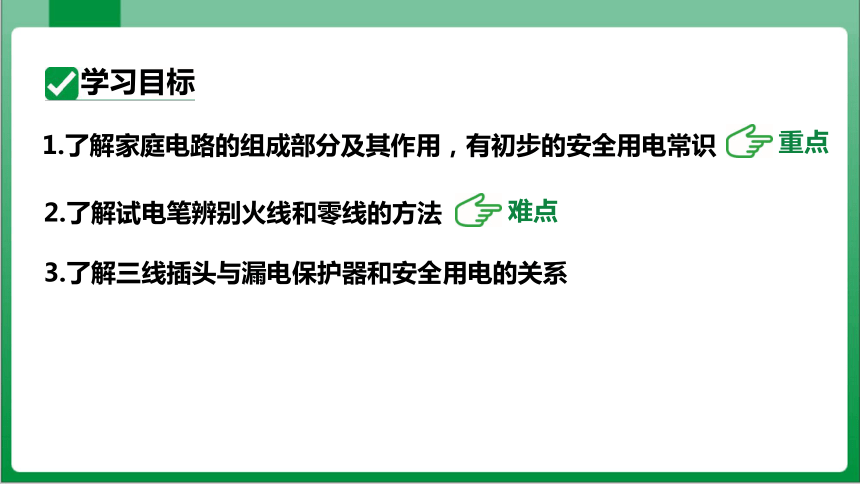

1.了解家庭电路的组成部分及其作用，有初步的安全用电常识
2.了解试电笔辨别火线和零线的方法
3.了解三线插头与漏电保护器和安全用电的关系
难点
重点
学习目标

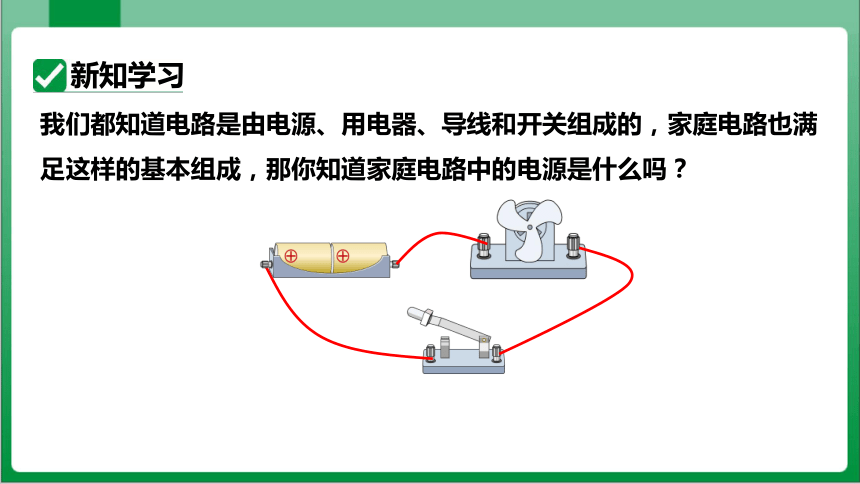

我们都知道电路是由电源、用电器、导线和开关组成的，家庭电路也满足这样的基本组成，那你知道家庭电路中的电源是什么吗？
新知学习

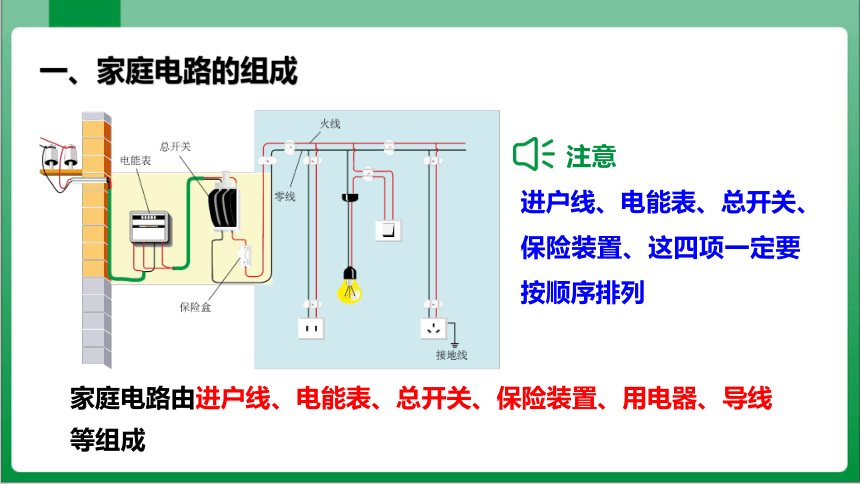

一、家庭电路的组成
家庭电路由进户线、电能表、总开关、保险装置、用电器、导线等组成
进户线、电能表、总开关、保险装置、这四项一定要按顺序排列
注意
作用：将电能输送至家中。
进户线相当于每个家庭电路中的电源

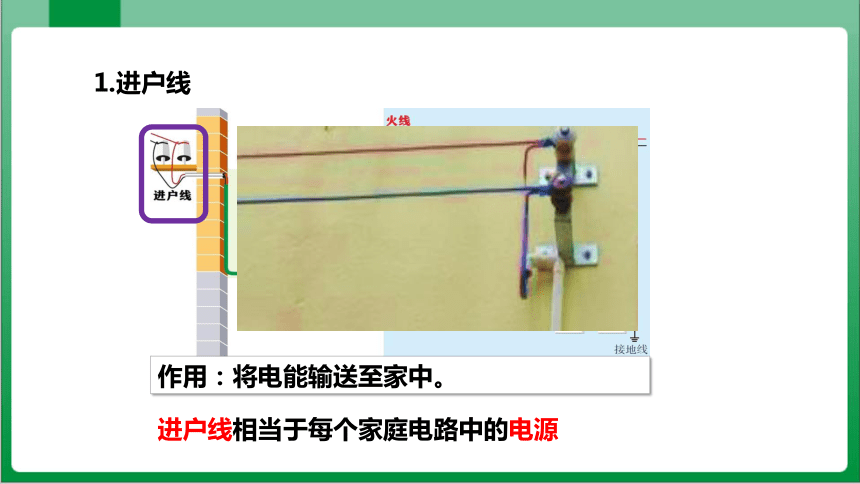

1.进户线

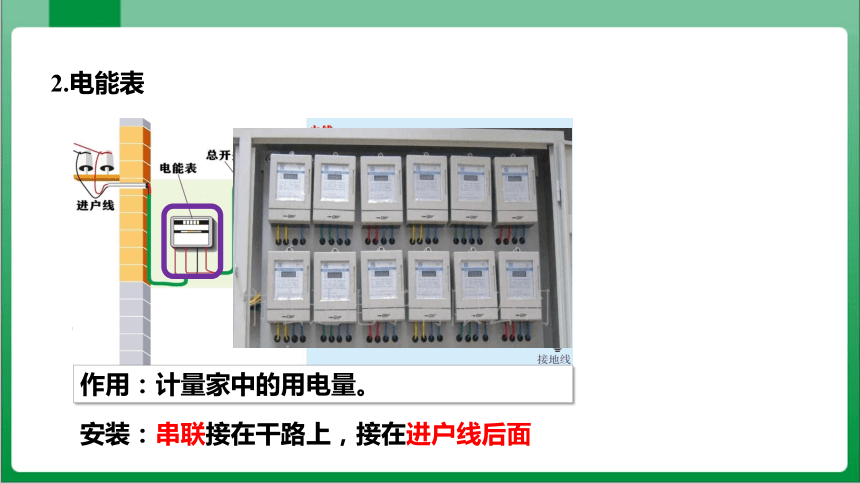

2.电能表
安装：串联接在干路上，接在进户线后面
读数：123.4 kw ·h
作用：计量家中的用电量。
作用：可以手动切断电路，便于更换电器或维修设备。

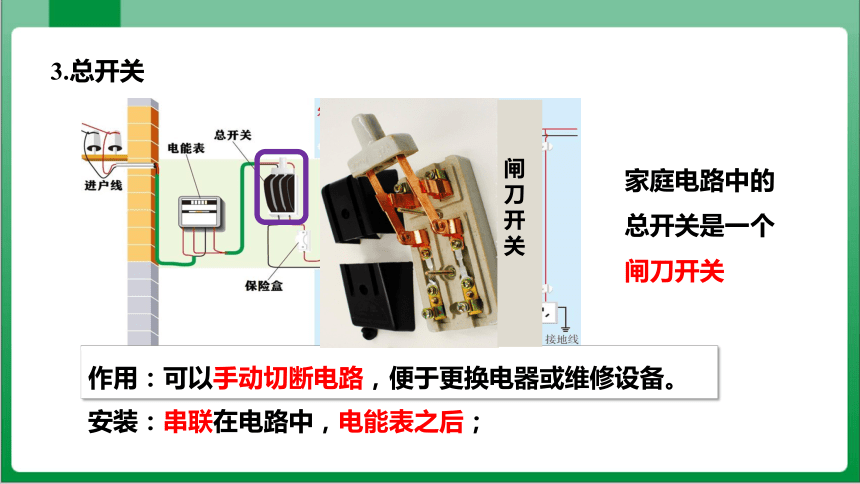

3.总开关
安装：串联在电路中，电能表之后；
闸刀开关
家庭电路中的总开关是一个闸刀开关
向上方推闸刀，电路连通； 向下方拉闸刀，电路断开。

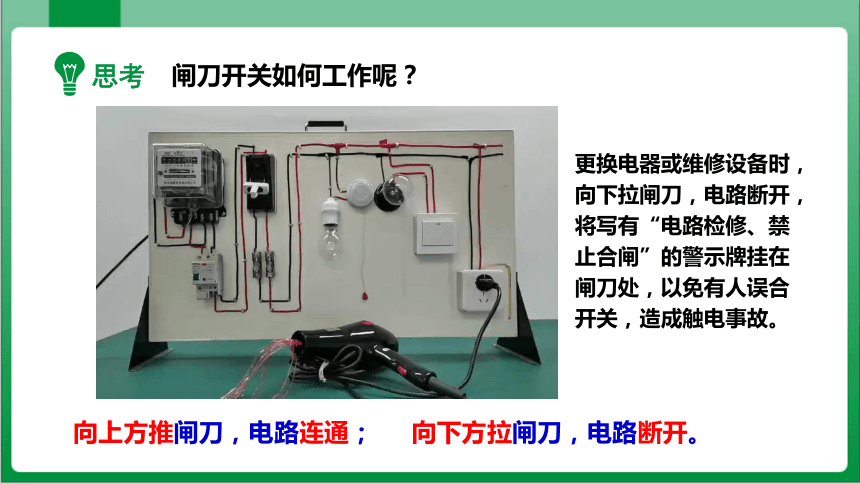

闸刀开关如何工作呢？
思考
更换电器或维修设备时，向下拉闸刀，电路断开，将写有“电路检修、禁止合闸”的警示牌挂在闸刀处，以免有人误合开关，造成触电事故。

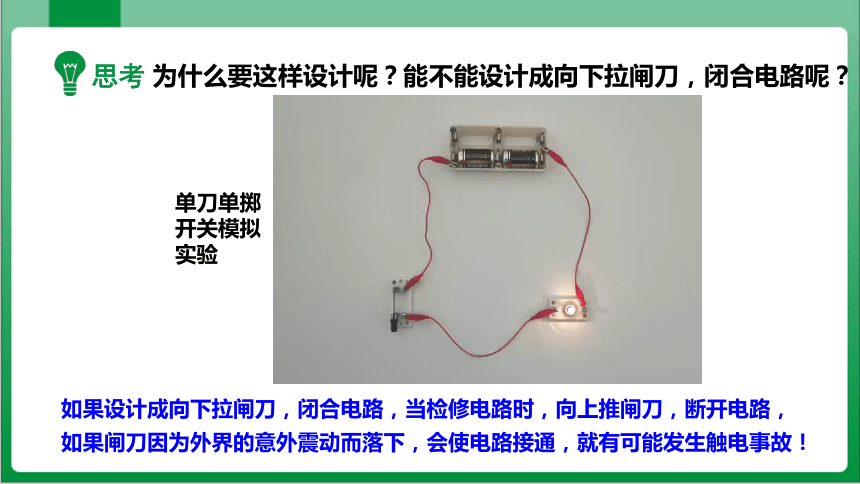

为什么要这样设计呢？能不能设计成向下拉闸刀，闭合电路呢？
单刀单掷开关模拟实验
如果设计成向下拉闸刀，闭合电路，当检修电路时，向上推闸刀，断开电路，如果闸刀因为外界的意外震动而落下，会使电路接通，就有可能发生触电事故！
思考
作用：电流过大时，熔丝熔断，切断电路，保护电路和用电器。
熔丝
4.保险装置——熔丝(保险丝)
材料：由铅锑合金这类电阻比较大、熔点比较低的合金制做的
空气开关
作用：同时起到总开关和保险装置的作用，电流过大时，空气开关自动断开，俗称跳闸
5.空气开关
在保险装置之后，就可以连接电灯和插座了，这部分如何连接呢？
用电器、插座与灯座之间是并联的，
控制各用电器的开关与用电器是串联的
针对训练
输电线进户以后，经过以下装置再接到用电器上，这些装置的顺序是（ ）
A. 电能表、保险盒、总开关 B.电能表、总开关、保险盒
C. 总开关、电能表、保险盒 D.总开关、保险盒、电能表
B
二、火线和零线
进户的两条输电线中，一条叫做端线，俗称火线，另一条叫做零线
火线（L）
零线（N）
大地
220 V
220 V
0 V
正常情况下零线与大地相连，不带电。
火线和零线之间有220 V 电压，构成家庭电路的电源。
我们要如何判断火线和零线呢？
思考
试电笔
钢笔式试电笔
螺丝刀式试电笔
1. 用试电笔识别火线和零线
试电笔的构造
金属笔卡
金属帽
笔尖
金属体
笔尾金属体
绝缘外壳
电阻
氖管
弹簧
钢笔式试电笔的笔尾处是金属笔卡，
螺丝刀式试电笔的笔尾处是金属帽
应该怎样正确使用试电笔呢？
思考
用指头接触金属笔卡，用金属笔尖接触被测导线，若氖管发光，则接触的是火线，否则为零线
指头接触金属帽，用金属笔尖接触被测导线，若氖管发光，则接触的是火线，否则为零线
钢笔式试电笔
螺丝刀式试电笔
正确使用试电笔
手指没有接触笔尾金属体
氖管不发光，无法识别火线和零线。
错误操作：
手必须接触笔尾金属体，
笔尖接触被测的导线。
使用时，手指千万不能触碰试电笔的笔尖
特别注意：
会触电
如果手指接触金属笔尖，一旦接触火线，电流不会再经过试电笔中的大电阻，而是直接经过人体流向大地，人就会触电，可能危及生命！所以一定避免误碰金属笔尖！
氖管发光时，人体相当于接入220V电路中，为什么不会触电呢？
相关资料表明，人体的安全电流是10毫安，因此试电笔通过人体的电流并不会对人体造成危害
思考
电阻约100万欧
也就是1×106Ω
为什么金属笔尖接触火线时氖管会发光呢？
试电笔的工作原理
思考
电灯与控制它的开关是一起直接接入家庭电路中的。
电热水器等通过插座接入电路中
观察家里的用电器是如何连接的呢？
我们已经知道火线与大地之间存在220V电压，那么电灯和控制它的开关，以及插座是如何连入家庭电路呢？
火线
零线
哪种连接方式正确呢？
2.电灯（用电器）和开关的连接：
√
×
开关接在火线与电灯（用电器）之间
电灯如何连入电路才能确保用电安全呢？
接火线
接零线
接火线
接零线
家里一盏电灯突然熄灭，用试电笔（又名“测电笔”）分別测试电路中的a、b、c、d四点（如图），只有测a点时氖管发光。若电路中只有一处故障，则故障可能是（　　）
A．进户零线断路
B．灯泡L断路
C．开关S接触不良
D．导线ad断路
b
c
d
a
S
零线
火线
C
针对训练
三、三线插头和漏电保护器
火线
零线
“左零右火”
1. 两孔插座的连接
氖管发光
氖管不发光
“左零右火”
洗衣机、电冰箱等电器的电源插头有三个孔，其中一个孔接火线(L)，一个孔接零线(N)，那么第三个孔是做什么用的呢？
2.三孔插座和三脚插头
左零右火上接地
接火线
接地线
接零线
接外壳
接用电部分
接用电器
楼房的接地装置
3.三孔插座接线方式
地线
“左零右火上接地”
火线
零线
当家用电器漏电或因火线破损与外壳接触时，会使外壳带电，这时人接触外壳会发生触电
外壳接地后，即使外壳带电，也会从接地线流走，人接触外壳不会触电
三孔插头接地线的金属片比较长，你知道这是为什么吗？
接地线的金属片较长可以使插头插入时，先接地再通电；拔出时，先断电再断开接地，可以有效的保证用电安全
4.漏电保护器
漏电保护器工作原理
漏电保护器和我们之前学习的空气开关有什么区别呢？
当人体不小心接触了火线，电流经过人体流入大地，这时总开关上的“漏电保护器”会迅速切断电流，对人体起到保护作用；
但电路发生短路，电流过大时，“漏电保护器”不会自动断开
漏电保护器：家庭电路中某用电器漏电，或人因操作失误而触电时，漏电保护器能自动切断电路，对人体起到保护作用。
空气开关：当电路中的电流超过规定大小时，空气开关会自动断开，切断电路，从而保护电路。
漏电保护器和空气开关的区别：
请用笔画线表示导线，将它们连入电路
针对训练
三线插头和漏电保护器
家庭电路
家庭电路的组成
火线和零线
试电笔
用电器与火线与零线的连接
进户线、电能表、总开关、
保护设备、用电器和导线等
左零右火上接地
课堂小结
1．关于家庭电路，下列说法中不正确的是（ ）
A．电能表用来显示用户所用的电能，应安装在干路上
B．保险丝安装在总开关后，当电路中有大电流通过时会熔断
C．开关与用电器并联
D．总开关千万不能倒装，其静触头应在上面
C
随堂练习
2. 一种试电笔的构造如图所示，下列关于它的作用和使用描述正确的是（　　）
A．试电笔可用来测试物体是带正电还是带负电
B．试电笔通常也用来检查电气设备的外壳是否带电
C．使用时手指不能碰到金属笔卡
D．使用时人不会触电是因为试电笔氖管中的氖气不会导电
氖管
电阻
笔尖金属体
笔尾金属体
弹簧
B
3. 图甲所示是小明常用的一 个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏，开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
甲
乙
4.如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光。若电路中只有一处故障，则(　 )
A．电热水壶所在电路的 b、c间断路
B．插座的接地线断路
C．电路的 c、d间导线断路
D．电路的 a、b间导线断路
C
