上海市建平世纪中学2023-2024学年高二上学期12月月考物理试题（PDF版含答案）

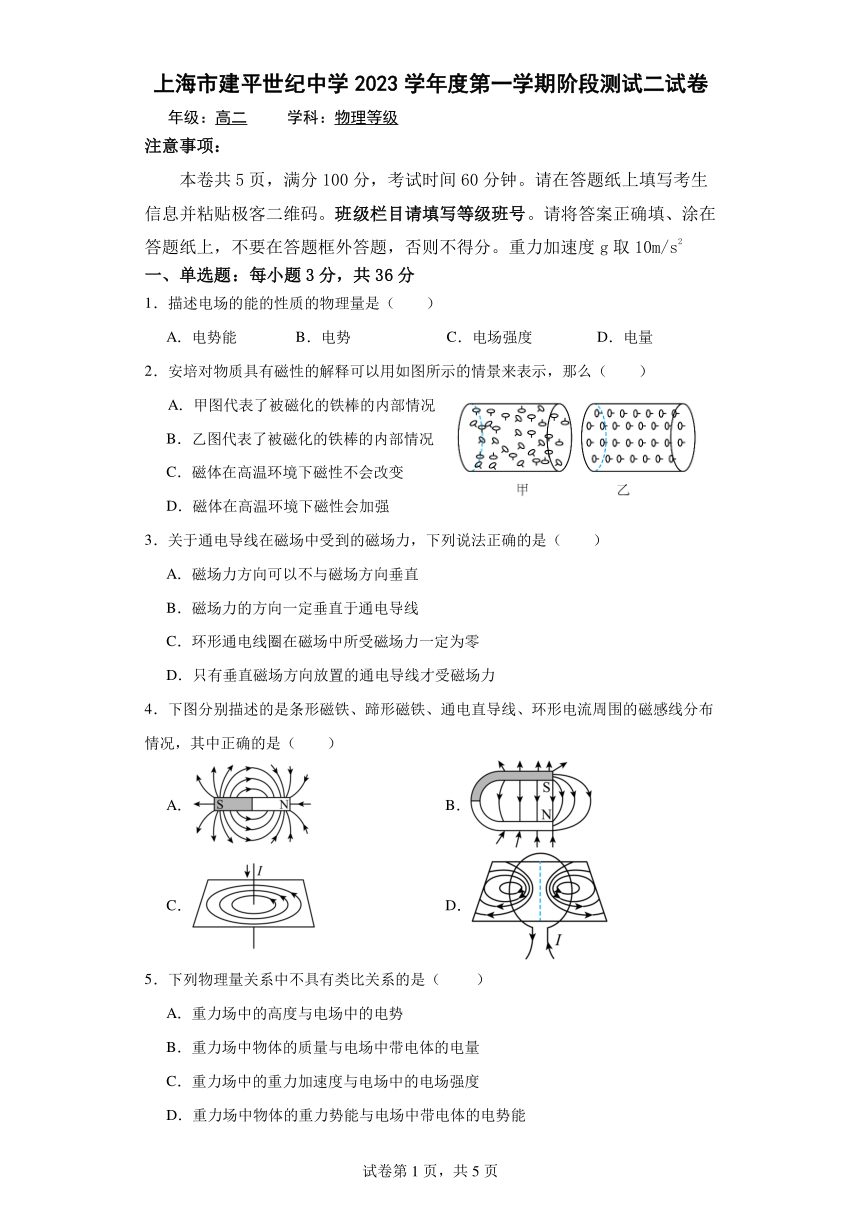

上海市建平世纪中学 2023 学年度第一学期阶段测试二试卷
年级：高二 学科：物理等级
注意事项：
本卷共 5页，满分 100分，考试时间 60分钟。请在答题纸上填写考生
信息并粘贴极客二维码。班级栏目请填写等级班号。请将答案正确填、涂在
答题纸上，不要在答题框外答题，否则不得分。重力加速度 g取 10m/s2
一、单选题：每小题 3分，共 36 分
1．描述电场的能的性质的物理量是（ ）
A．电势能 B．电势 C．电场强度 D．电量
2．安培对物质具有磁性的解释可以用如图所示的情景来表示，那么（ ）
A．甲图代表了被磁化的铁棒的内部情况
B．乙图代表了被磁化的铁棒的内部情况
C．磁体在高温环境下磁性不会改变
D．磁体在高温环境下磁性会加强
3．关于通电导线在磁场中受到的磁场力，下列说法正确的是（ ）
A．磁场力方向可以不与磁场方向垂直
B．磁场力的方向一定垂直于通电导线
C．环形通电线圈在磁场中所受磁场力一定为零
D．只有垂直磁场方向放置的通电导线才受磁场力
4．下图分别描述的是条形磁铁、蹄形磁铁、通电直导线、环形电流周围的磁感线分布
情况，其中正确的是（ ）
A． B．
C． D．
5．下列物理量关系中不具有类比关系的是（ ）
A．重力场中的高度与电场中的电势
B．重力场中物体的质量与电场中带电体的电量
C．重力场中的重力加速度与电场中的电场强度
D．重力场中物体的重力势能与电场中带电体的电势能
试卷第 1 页，共 5 页
{#{QQABKQiAoggIQAJAABhCUQXYCAOQkBCCCAoOhAAEMAAAARFABAA=}#}

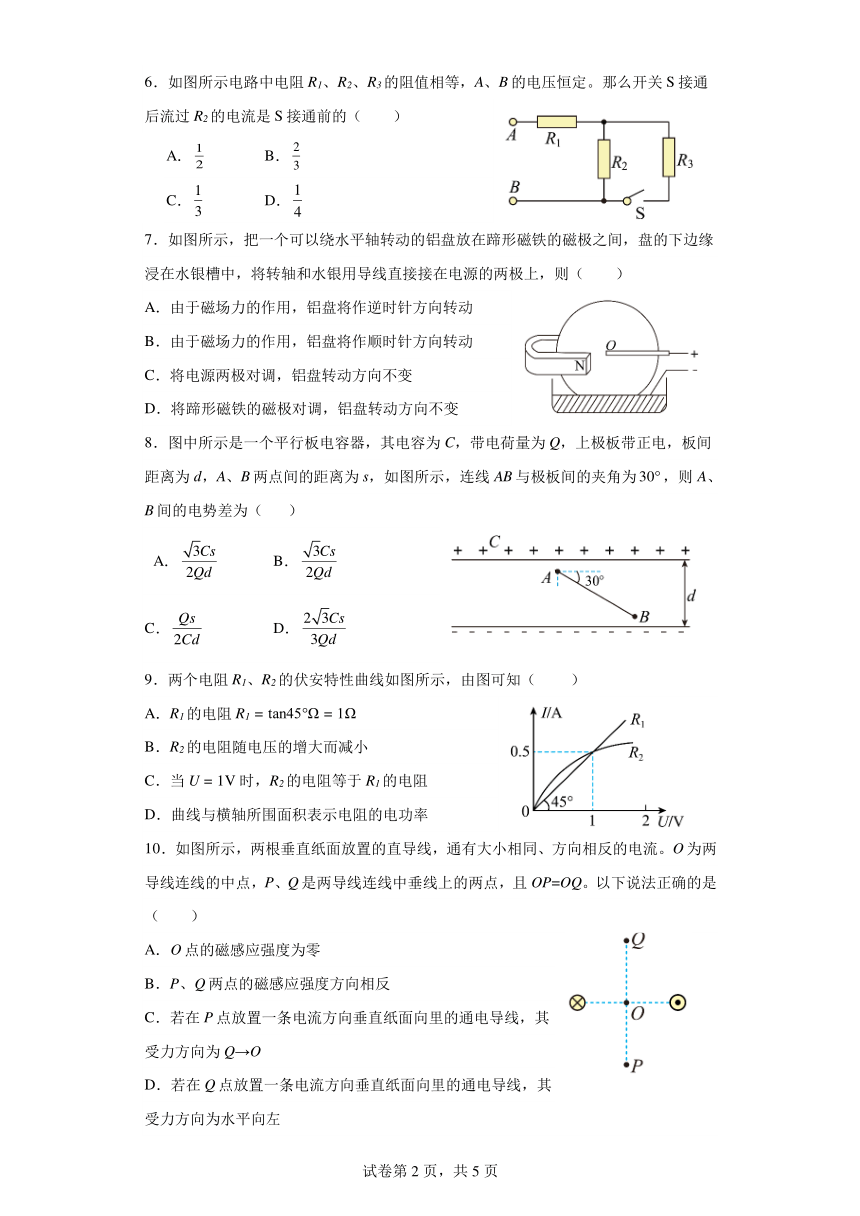

6．如图所示电路中电阻 R1、R2、R3的阻值相等，A、B 的电压恒定。那么开关 S 接通
后流过 R2的电流是 S 接通前的（ ）
1 2
A． B．
2 3
1 1
C． D．
3 4
7．如图所示，把一个可以绕水平轴转动的铝盘放在蹄形磁铁的磁极之间，盘的下边缘
浸在水银槽中，将转轴和水银用导线直接接在电源的两极上，则（ ）
A．由于磁场力的作用，铝盘将作逆时针方向转动
B．由于磁场力的作用，铝盘将作顺时针方向转动
C．将电源两极对调，铝盘转动方向不变
D．将蹄形磁铁的磁极对调，铝盘转动方向不变
8．图中所示是一个平行板电容器，其电容为 C，带电荷量为 Q，上极板带正电，板间
距离为 d，A、B 两点间的距离为 s，如图所示，连线 AB 与极板间的夹角为 30 ，则 A、
B 间的电势差为（ ）
3Cs 3Cs
A． B．
2Qd 2Qd
Qs 2 3Cs
C． D．
2Cd 3Qd
9．两个电阻 R1、R2的伏安特性曲线如图所示，由图可知（ ）
A．R1的电阻 R1 = tan45°Ω = 1Ω
B．R2的电阻随电压的增大而减小
C．当 U = 1V 时，R2的电阻等于 R1的电阻
D．曲线与横轴所围面积表示电阻的电功率
10．如图所示，两根垂直纸面放置的直导线，通有大小相同、方向相反的电流。O为两
导线连线的中点，P、Q是两导线连线中垂线上的两点，且 OP=OQ。以下说法正确的是
（ ）
A．O点的磁感应强度为零
B．P、Q两点的磁感应强度方向相反
C．若在 P 点放置一条电流方向垂直纸面向里的通电导线，其
受力方向为 Q→O
D．若在 Q点放置一条电流方向垂直纸面向里的通电导线，其
受力方向为水平向左
试卷第 2 页，共 5 页
{#{QQABKQiAoggIQAJAABhCUQXYCAOQkBCCCAoOhAAEMAAAARFABAA=}#}

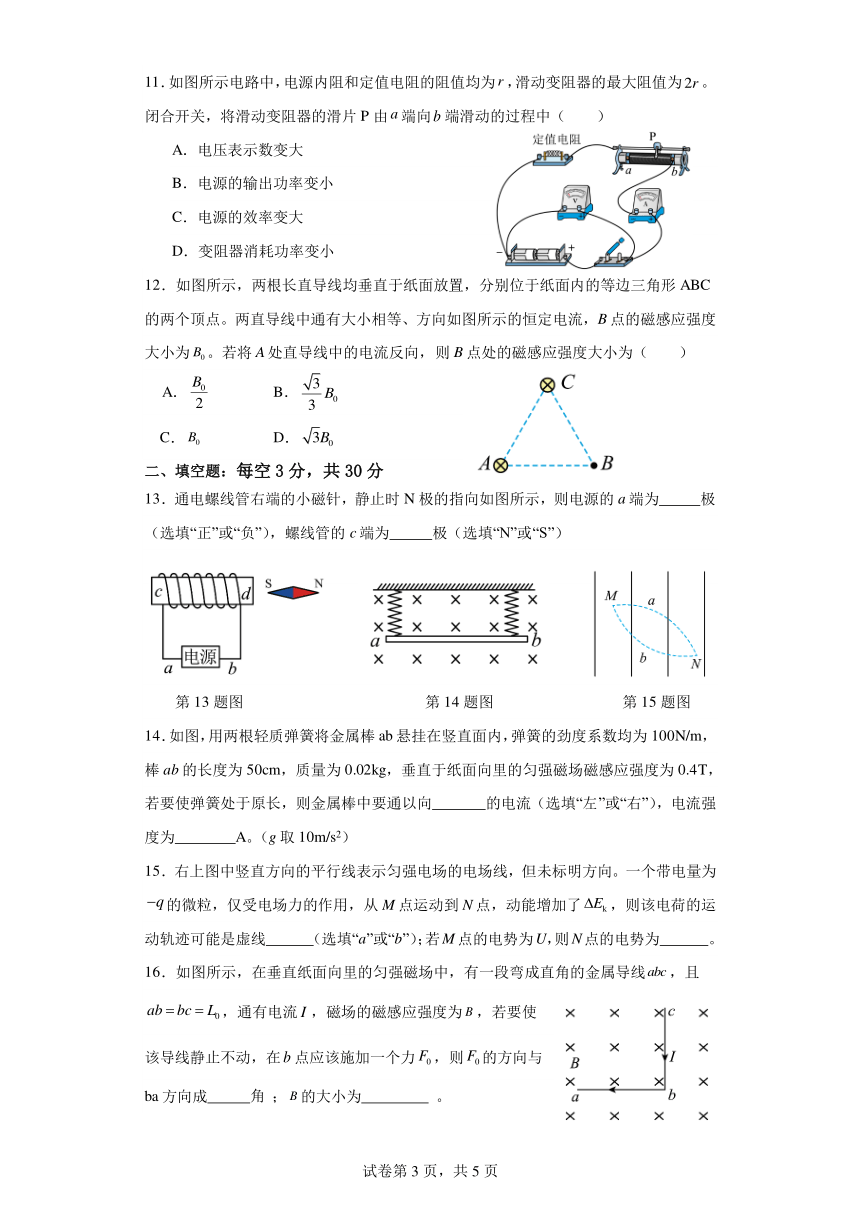

11．如图所示电路中，电源内阻和定值电阻的阻值均为 r ，滑动变阻器的最大阻值为2r 。
闭合开关，将滑动变阻器的滑片 P 由 a 端向b 端滑动的过程中（ ）
A．电压表示数变大
B．电源的输出功率变小
C．电源的效率变大
D．变阻器消耗功率变小
12．如图所示，两根长直导线均垂直于纸面放置，分别位于纸面内的等边三角形 ABC
的两个顶点。两直导线中通有大小相等、方向如图所示的恒定电流，B 点的磁感应强度
大小为 B0。若将 A处直导线中的电流反向，则 B 点处的磁感应强度大小为（ ）
B
A． 0
3
B． B
2 03
C． B0 D． 3B0
二、填空题：每空 3 分，共 30 分
13．通电螺线管右端的小磁针，静止时 N 极的指向如图所示，则电源的 a 端为 极
（选填“正”或“负”），螺线管的 c端为 极（选填“N”或“S”）
第 13 题图 第 14 题图 第 15 题图
14．如图，用两根轻质弹簧将金属棒 ab 悬挂在竖直面内，弹簧的劲度系数均为 100N/m，
棒 ab 的长度为 50cm，质量为 0.02kg，垂直于纸面向里的匀强磁场磁感应强度为 0.4T，
若要使弹簧处于原长，则金属棒中要通以向 的电流（选填“左”或“右”），电流强
度为 A。（g 取 10m/s2）
15．右上图中竖直方向的平行线表示匀强电场的电场线，但未标明方向。一个带电量为
q的微粒，仅受电场力的作用，从 M 点运动到 N 点，动能增加了 Ek ，则该电荷的运
动轨迹可能是虚线 （ 选填“a”或“b”）；若M点的电势为U，则N点的电势为 。
16．如图所示，在垂直纸面向里的匀强磁场中，有一段弯成直角的金属导线abc，且
ab bc L0，通有电流 I ，磁场的磁感应强度为 B ，若要使
该导线静止不动，在b 点应该施加一个力 F0 ，则 F0 的方向与
ba 方向成 角 ； B 的大小为 。
试卷第 3 页，共 5 页
{#{QQABKQiAoggIQAJAABhCUQXYCAOQkBCCCAoOhAAEMAAAARFABAA=}#}
17．如下图，某同学将一直流电源的总功率PE 、电源内部的发热功率Pr 和输出功率PR 随
电流 I 变化的图线画在了同一坐标系中，如图中的 a、b、c所示。则电源的电动势为 V，
b、c图线的交点与 a、b 图线的交点的纵坐标之比一定为 。
18（1）图
三、综合题：共 34 分
18．（1）在“练习使用多用电表”的实验中，某同学进行了如下操作：
①利用多用电表测量某定值电阻的阻值，选择开关打到电阻档“×100”的位置，将红、黑
表笔的笔尖分别与电阻两端接触，电表示数如图所示，该电阻的阻值为 Ω。
②利用多用电表测量未知电阻，用欧姆挡“×100”测量时发现指针示数如图 1 所示，为了
得到比较准确的测量结果，下列选项中合理的步骤为 （选填字母代号并按操
作顺序排列）；
A．将选择开关旋转到欧姆挡“×1k”的位置
B．将选择开关旋转到欧姆挡“×10”的位置
C．将两表笔分别与被测电阻的两根引线相接完成测量
D．将两表笔短接，调节欧姆调零旋钮使指针指向“0Ω”
③该同学想进行如图 2 所示的操作，下列说法错误的是 （选填字母代号）；
A．图甲中将选择开关旋转到直流电压挡，选择合适量程可测量小灯泡两端电压
B．图乙中将选择开关旋转到直流电流挡，选择合适量程可测量流经小灯泡的电流
C．图丙中将选择开关旋转到欧姆挡，选择合适量程可测量闭合电路中小灯泡的电阻
试卷第 4 页，共 5 页
{#{QQABKQiAoggIQAJAABhCUQXYCAOQkBCCCAoOhAAEMAAAARFABAA=}#}
（2）某同学用图（a）所示的电路测量电源的电动势 E 和内阻 r， R1是滑动变阻器，定
值电阻 R2 3 。
① 图（a）中 A、B 分别是 传感器、 传感器。
② 实验开始前，滑动变阻器的滑片应处于最 端。（填“左”或者“右”）
③ 传感器 A，B 的示数分别为 a，b，则a 。（用 b、E、r、R2 表示）
④ 实验中得到两表的示数关系图像如图（c）所示，则该电源的电动势E V，
内阻 r Ω。（结果保留两位有效数字）
19．如图所示，M 为一线圈电阻 rM 0.4 的电动机，R 24 ，电源电动势 E 40V。
当 S 断开时，电流表的示数为 I1 1.6A，当开关 S 闭合时，电流表的示数为 I2 4.0A 。
求：
（1）电源内阻 r；
（2）开关 S 闭合时流过 R 的电流；
（3）开关 S 闭合时电动机输出的机械功率。
20．如图所示，竖直平面内有一根光滑的绝缘细直杆，图中 37 ，杆的 BC 部分处在
m 3.0 10 2水平向右的有界匀强电场中。在细杆上套一个质量 kg ，电荷量大小为
3 10 5C的带电小球，使它由静止从 A点沿杆滑下，从 B 点进入电场，滑行到 C 点时小
球速度恰好减小为零。已知 AB BC 1.0m，sin37 0.6。求：
（1）小球的电性；
（3）B、C 间的电势差 U。
试卷第 5 页，共 5 页
{#{QQABKQiAoggIQAJAABhCUQXYCAOQkBCCCAoOhAAEMAAAARFABAA=}#}
参考答案
一、单选题
1.B
2.B
3.B
4.D
5.C
6.B
7.A
8.C
9.C
10.D
11.D
12.B
二、填空题
13. 正; S
14. a 到 b; 1
E
15. a; U + k
q
2F
16. 45°; 0
2IL0
17. 3; 1:4
三、综合题
18. （1）①1100 ②BDC ③C
（2）①电压；电流 ②右 ③a=E-b(r+R2) ④2.7; 4.2
19. （1）E=I1(R+r) 代入数据得：r=1Ω
（2）U=E-I2r=36V IR=U/R=1.5A
（3）Im=I2-IR=2.5A
Pm=UIm=90W
P 热=I 2m rm=2.5W
P 出=Pm-P 热=87.5W
20. （1）负电荷
（2）从 A 到 C 应用动能定理：mg(LAB+LBC)sinα+Uq=0 U=1.3×104V
