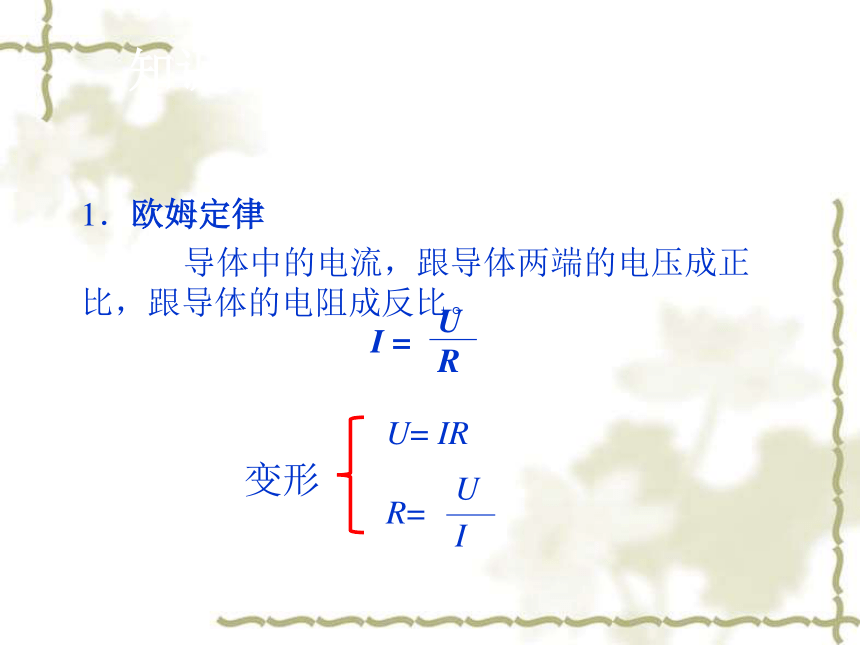

课件18张PPT。第十七章 欧姆定律 第4节 欧姆定律在串、并联电路中的应用江苏南京29中致远校区 殷发金知识准备1.欧姆定律

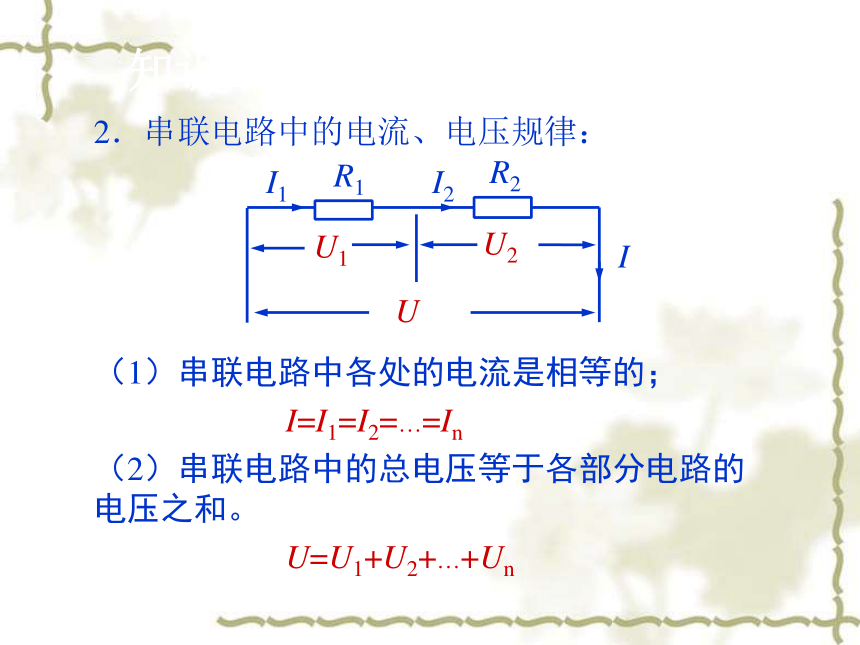

导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比。U= IR变形2.串联电路中的电流、电压规律:
(1)串联电路中各处的电流是相等的;
I=I1=I2=…=In
(2)串联电路中的总电压等于各部分电路的电压之和。

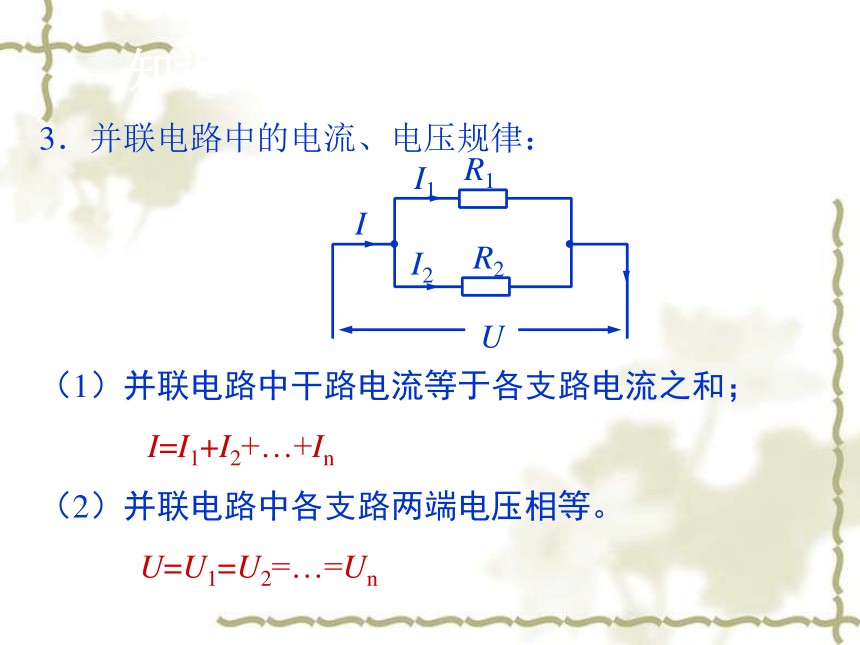

U=U1+U2+…+Un知识准备3.并联电路中的电流、电压规律:
(1)并联电路中干路电流等于各支路电流之和;
I=I1+I2+…+In
(2)并联电路中各支路两端电压相等。
U=U1=U2=…=Un

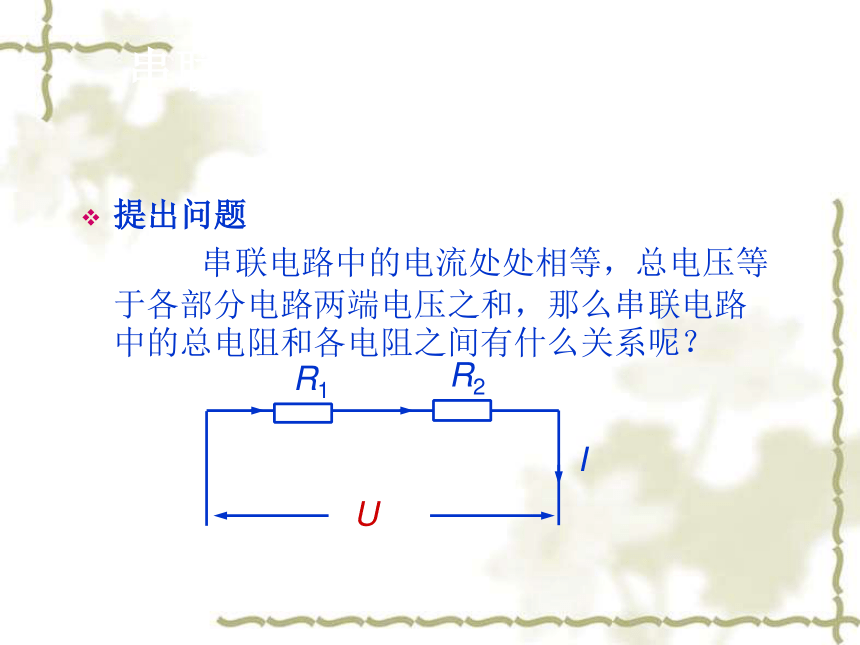

知识准备串联电路的总电阻提出问题
串联电路中的电流处处相等,总电压等于各部分电路两端电压之和,那么串联电路中的总电阻和各电阻之间有什么关系呢?猜想与假设

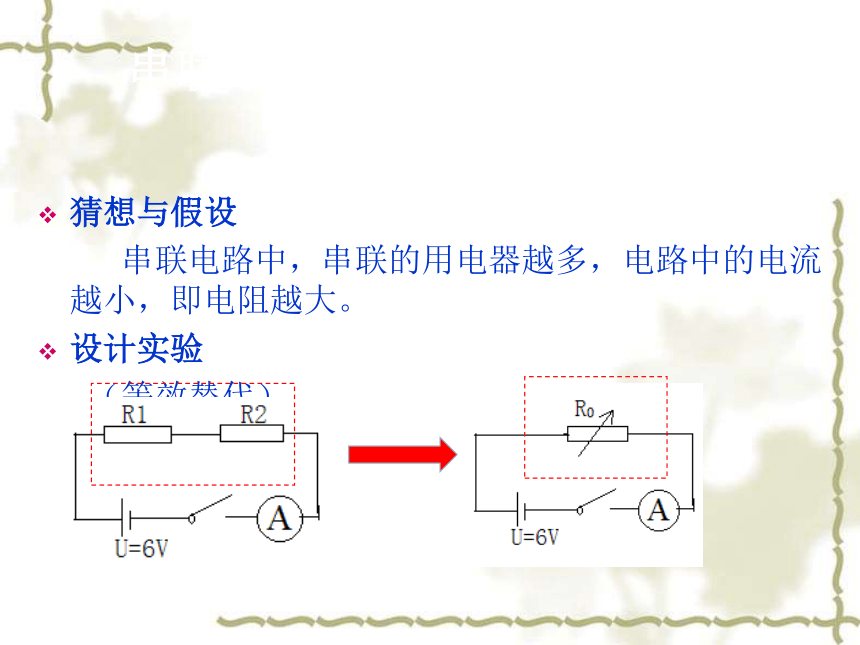

串联电路中,串联的用电器越多,电路中的电流越小,即电阻越大。
设计实验
(等效替代)
串联电路的总电阻进行实验

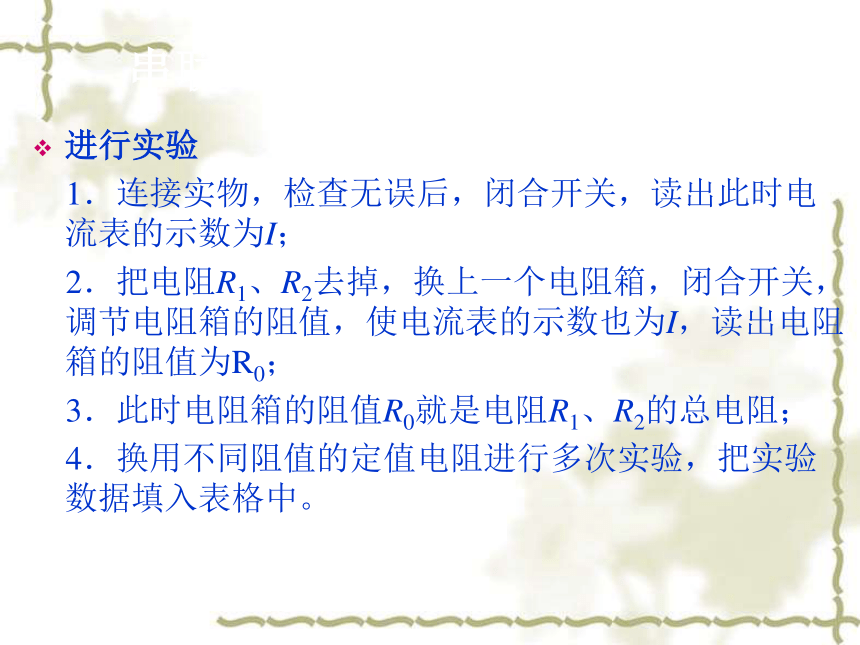

1.连接实物,检查无误后,闭合开关,读出此时电流表的示数为I;
2.把电阻R1、R2去掉,换上一个电阻箱,闭合开关,调节电阻箱的阻值,使电流表的示数也为I,读出电阻箱的阻值为R0;
3.此时电阻箱的阻值R0就是电阻R1、R2的总电阻;
4.换用不同阻值的定值电阻进行多次实验,把实验数据填入表格中。
串联电路的总电阻得出结论
串联电路中的总电阻等于各部分电路的电阻之和。
R=R1+R2+……串联电路的总电阻推导
串联电路中电流处处相等,I=I1=I2
串联电路总电压等于各部分电路两端电压之和,即U=U1+U2。
根据欧姆定律可得:U=IR
IR=I1R1+I2R2 R=R1+R2
串联电路的总电阻欧姆定律在串、并联电路中的应用例题1 一盏灯上标有“3V 0.3A”的字样,现在有一个4.5V的电源,要使灯泡正常工作,需要串联一个多大阻值的电阻?
本题还有其它解法吗?
例题2 如图所示,电阻R1为10Ω,电源两端电压为6V。开关S闭合后,求(1)当滑动变阻器接入电路的电阻R2为50Ω时,通过电阻R1的电流I;(2)当滑动变阻器接入电路的电阻R2’为20Ω时,通过电阻R1的电流I’。
欧姆定律在串、并联电路中的应用例题3 如图所示,电阻R1为10Ω,电源两端电压为12V。开关S闭合后,求:(1)当滑动变阻器R接入电路的电阻R2为40Ω时,通过电阻R1的电流I1和电路的总电流I;(2)当滑动变阻器接入电路的电阻R3为20Ω时,通过电阻R1的电流I1’和电路的总电流I’。
欧姆定律在串、并联电路中的应用1在上题中两个电阻的阻值分别为10Ω、40Ω,电源电压为12V时,干路电流等于1.5A,两个电阻在电路中的作用相当于一个阻值为 的电阻。
拓展:两个电阻并联时,总电阻小于任一电阻。欧姆定律在串、并联电路中的应用推导
根据欧姆定律可知:U=IR
并联电路中各支路两端电压相等,即U=U1=U2
并联电路干路电流等于各支路电流之和,即I=I1+I2欧姆定律在串、并联电路中的应用反馈练习1.如图所示,R1=20Ω,滑动变阻器R2的阻值变化范围是0-10Ω。当滑片P移至R2的最左端时,电流表示数为0.6A。当滑片P移至R2的最右端时,电流表和电压表的示数各是多少?
2.如图所示,电阻R1的电阻为10Ω,当开关S断开时,电流表示数为0.6A;当S闭合时,电流表的示数变化了0.2A,求R2的阻值。
反馈练习3.如图所示的电路中,电源电压为6V,且保持不变,电阻R1、R2、R3的阻值分别为8Ω、4Ω、12Ω。求:
⑴ 如果开关S1、S2都断开时,电流表和电压表的示数各是多大?
⑵ 如果开关S1、S2都闭合时,电流表的示数是多大?
反馈练习课堂小结1.通过这节课你学到了什么?
2.串联电路的总电阻与各电阻之间的关系。
3.欧姆定律在串、并联电路中应用时要注意哪些问题?
4.电路变化的计算。
