三 视 图

课件13张PPT。横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。
——苏轼横看成岭侧成峰，远近高低各不同。
不识庐山真面目，只缘身在此山中。

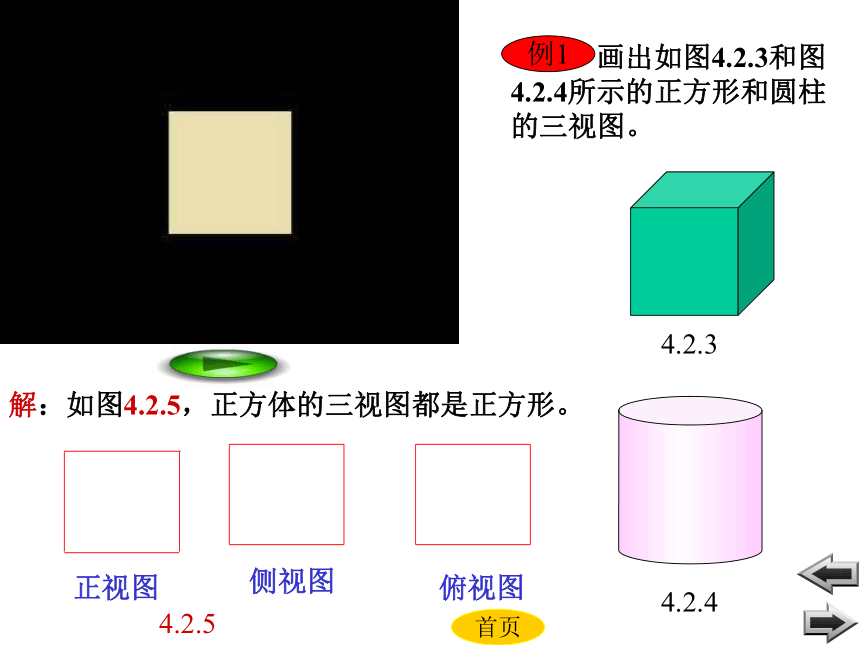

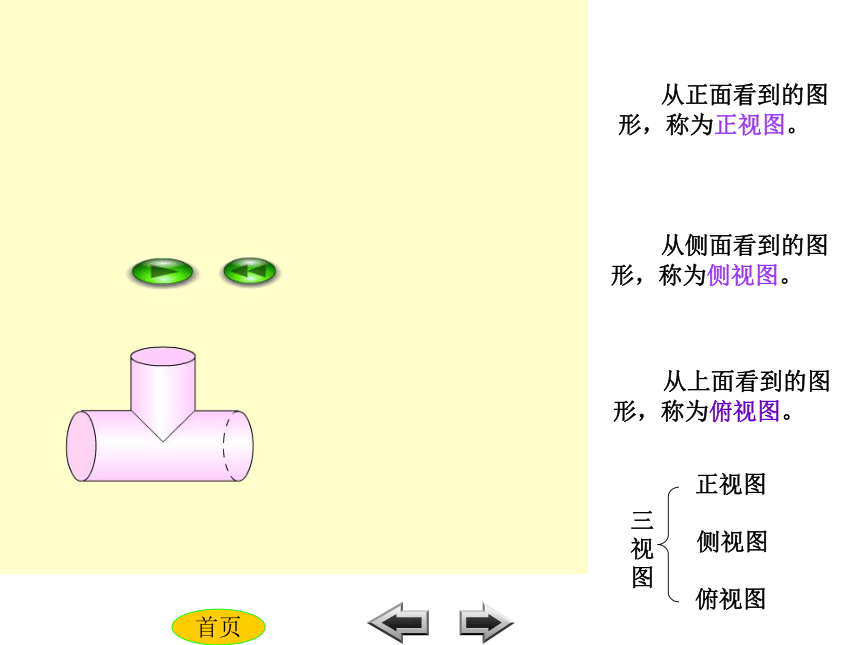

——苏轼 三 视 图—由立体图形到视图三视图法三视图例 1例 2练 习 结束问题二：如果要建造房子，你是工程师， 需要给施工员提供哪几种的图纸？三视图法：从正面、上面和侧面（左面或右面）三个不同的方向看一个物体，然后描绘三张所看到的图，即视图。首页问题一：要很好的描绘这幢房子，需要从哪些方向去看？ 从正面看到的图形，称为正视图。 从上面看到的图形，称为俯视图。 从侧面看到的图形，称为侧视图。首页 画出如图4.2.3和图4.2.4所示的正方形和圆柱的三视图。例14.2.34.2.4正视图侧视图俯视图4.2.5解：如图4.2.5，正方体的三视图都是正方形。首页正视图左视图俯视图4.2.6 如图4.2.6，圆柱的正视图和左视图都是长方形，俯视图是圆。首页 画出如图4.2.7所示四棱锥的三视图。例2解：四棱锥的三视图如图4.2.8：正视图左视图俯视图4.2.74.2.8首页主视图左视图俯视图长对正,高平齐,宽相等.练习1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中
的哪个视图。（ （ （ 正视图)俯视图)左视图)首页作业从三个方向看从三个方向看回味无穷三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
挑战“自我”,提高画三视图的能力.
