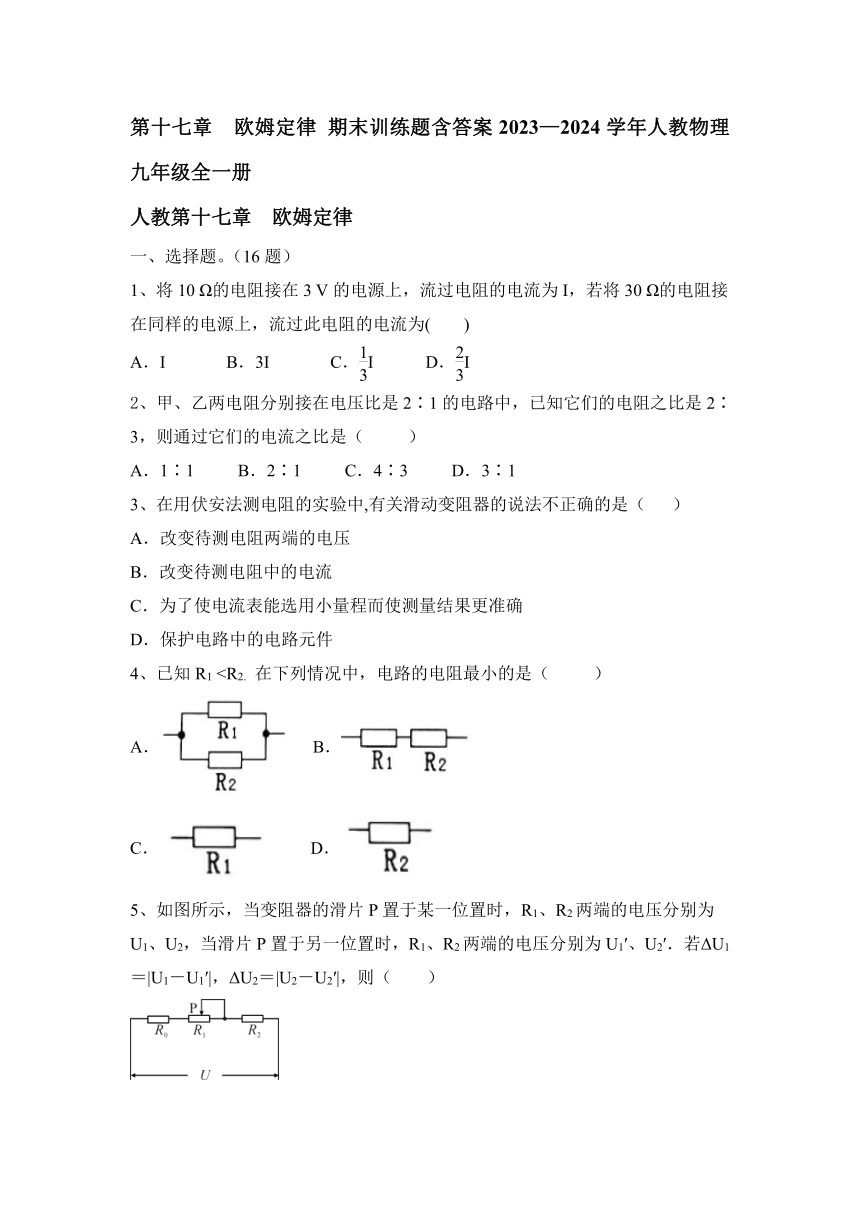

第十七章 欧姆定律 期末训练题（含答案）2023—2024学年人教物理九年级全一册

第十七章 欧姆定律 期末训练题含答案2023—2024学年人教物理九年级全一册
人教第十七章 欧姆定律
一、选择题。（16题）
1、将10 Ω的电阻接在3 V的电源上，流过电阻的电流为I，若将30 Ω的电阻接在同样的电源上，流过此电阻的电流为( )
A．I B．3I C．I D．I
2、甲、乙两电阻分别接在电压比是2∶1的电路中，已知它们的电阻之比是2∶3，则通过它们的电流之比是（ ）
A．1∶1 B．2∶1 C．4∶3 D．3∶1
3、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（ ）
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件
4、已知R1 A． B．
C． D．
5、如图所示，当变阻器的滑片P置于某一位置时，R1、R2两端的电压分别为U1、U2，当滑片P置于另一位置时，R1、R2两端的电压分别为U1′、U2′．若ΔU1＝|U1－U1′|，ΔU2＝|U2－U2′|，则（ ）
A．ΔU1＜ΔU2 B．ΔU1＞ΔU2 C．ΔU1＝ΔU2 D．无法判断

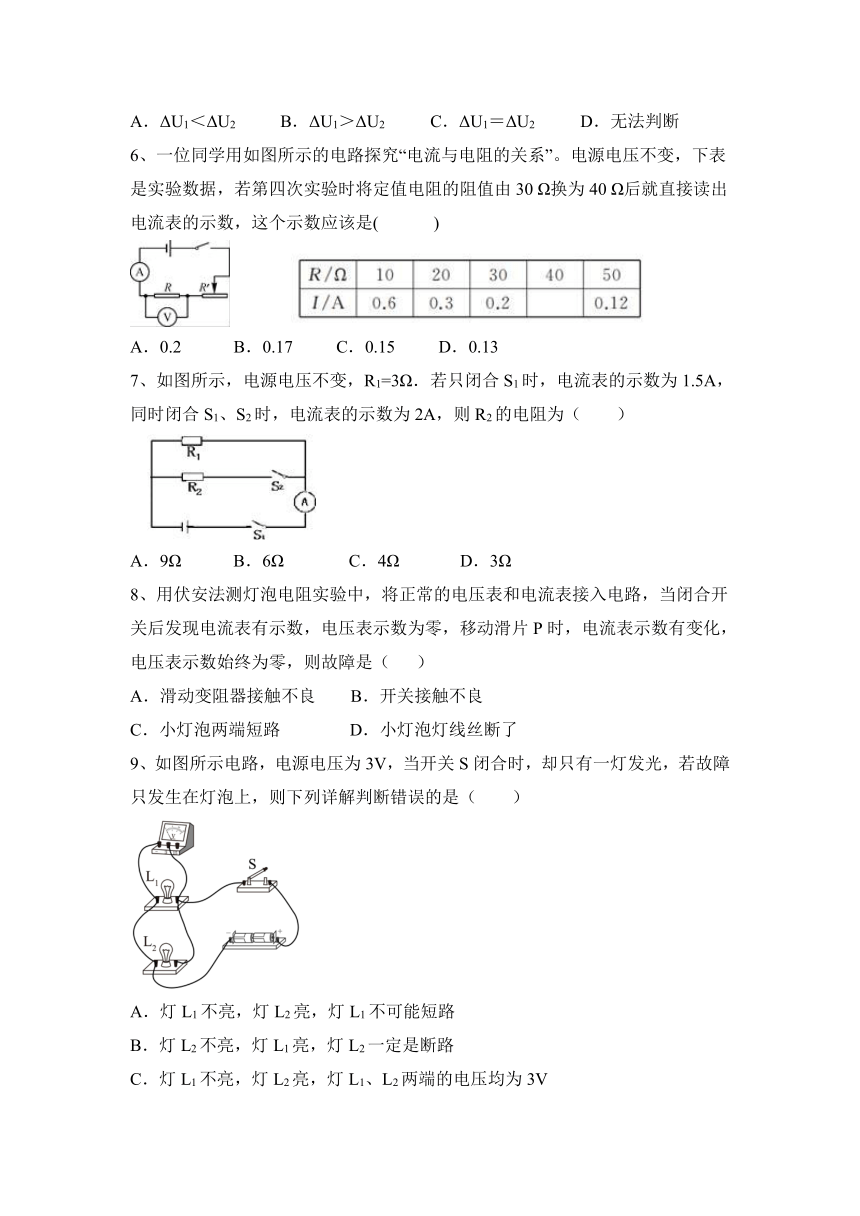

6、一位同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30 Ω换为40 Ω后就直接读出电流表的示数，这个示数应该是( )
A．0.2 B．0.17 C．0.15 D．0.13
7、如图所示，电源电压不变，R1=3Ω．若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则R2的电阻为（ ）
A．9Ω B．6Ω C．4Ω D．3Ω
8、用伏安法测灯泡电阻实验中，将正常的电压表和电流表接入电路，当闭合开关后发现电流表有示数，电压表示数为零，移动滑片P时，电流表示数有变化，电压表示数始终为零，则故障是（ ）
A．滑动变阻器接触不良 B．开关接触不良
C．小灯泡两端短路 D．小灯泡灯线丝断了
9、如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是（ ）
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V

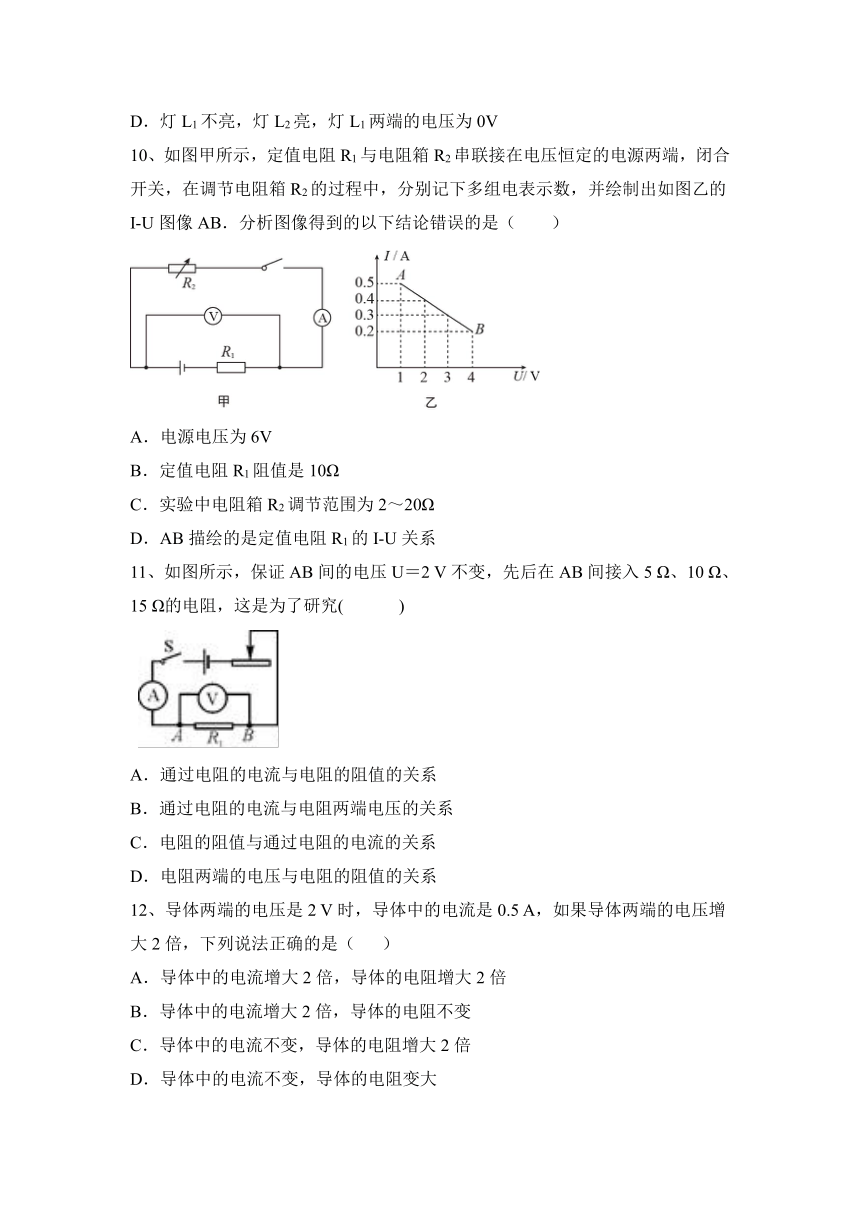

10、如图甲所示，定值电阻R1与电阻箱R2串联接在电压恒定的电源两端，闭合开关，在调节电阻箱R2的过程中，分别记下多组电表示数，并绘制出如图乙的I-U图像AB．分析图像得到的以下结论错误的是（ ）
A．电源电压为6V
B．定值电阻R1阻值是10Ω
C．实验中电阻箱R2调节范围为2～20Ω
D．AB描绘的是定值电阻R1的I-U关系
11、如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究( )
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与通过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
12、导体两端的电压是2 V时，导体中的电流是0.5 A，如果导体两端的电压增大2倍，下列说法正确的是（ ）
A．导体中的电流增大2倍，导体的电阻增大2倍
B．导体中的电流增大2倍，导体的电阻不变
C．导体中的电流不变，导体的电阻增大2倍
D．导体中的电流不变，导体的电阻变大

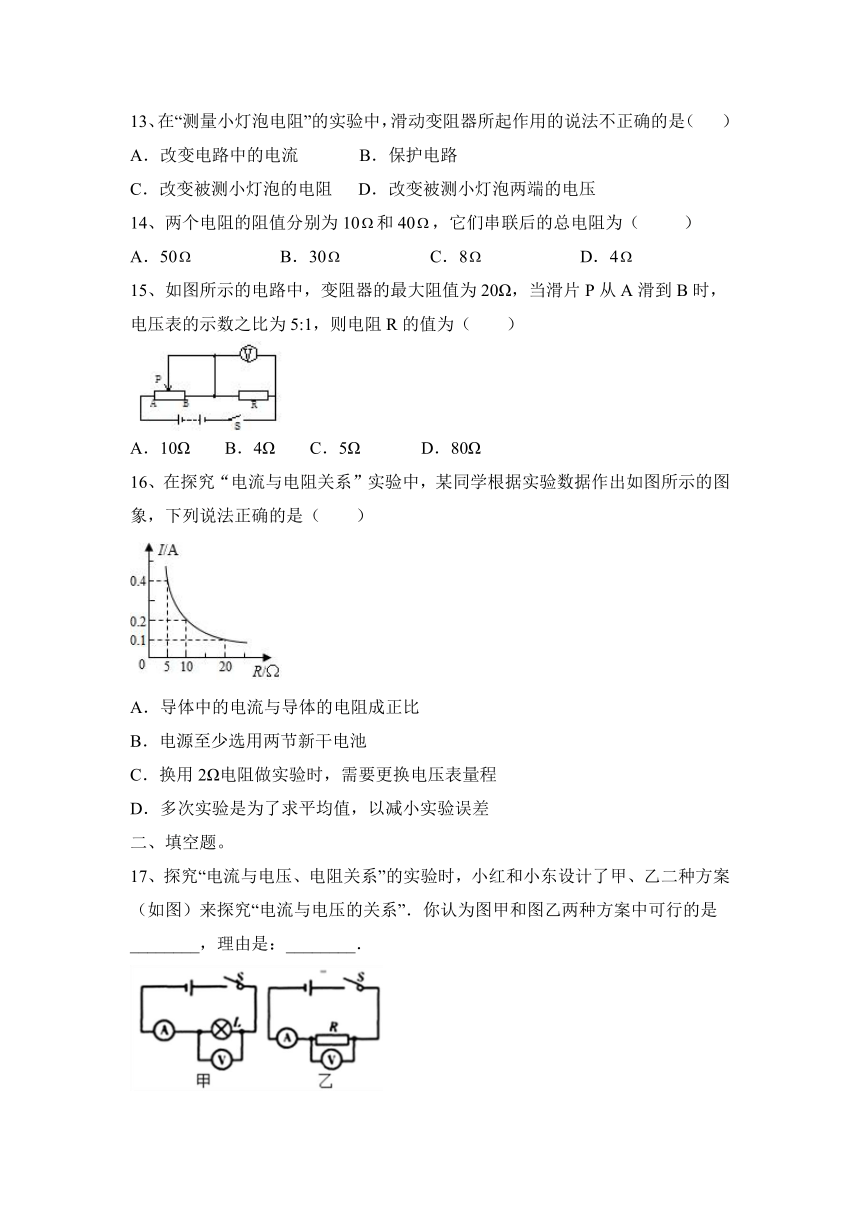

13、在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（ ）
A．改变电路中的电流 B．保护电路
C．改变被测小灯泡的电阻 D．改变被测小灯泡两端的电压
14、两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
15、如图所示的电路中，变阻器的最大阻值为20Ω，当滑片P从A滑到B时，电压表的示数之比为5:1，则电阻R的值为（ ）
A．10Ω B．4Ω C．5Ω D．80Ω
16、在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
二、填空题。
17、探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．

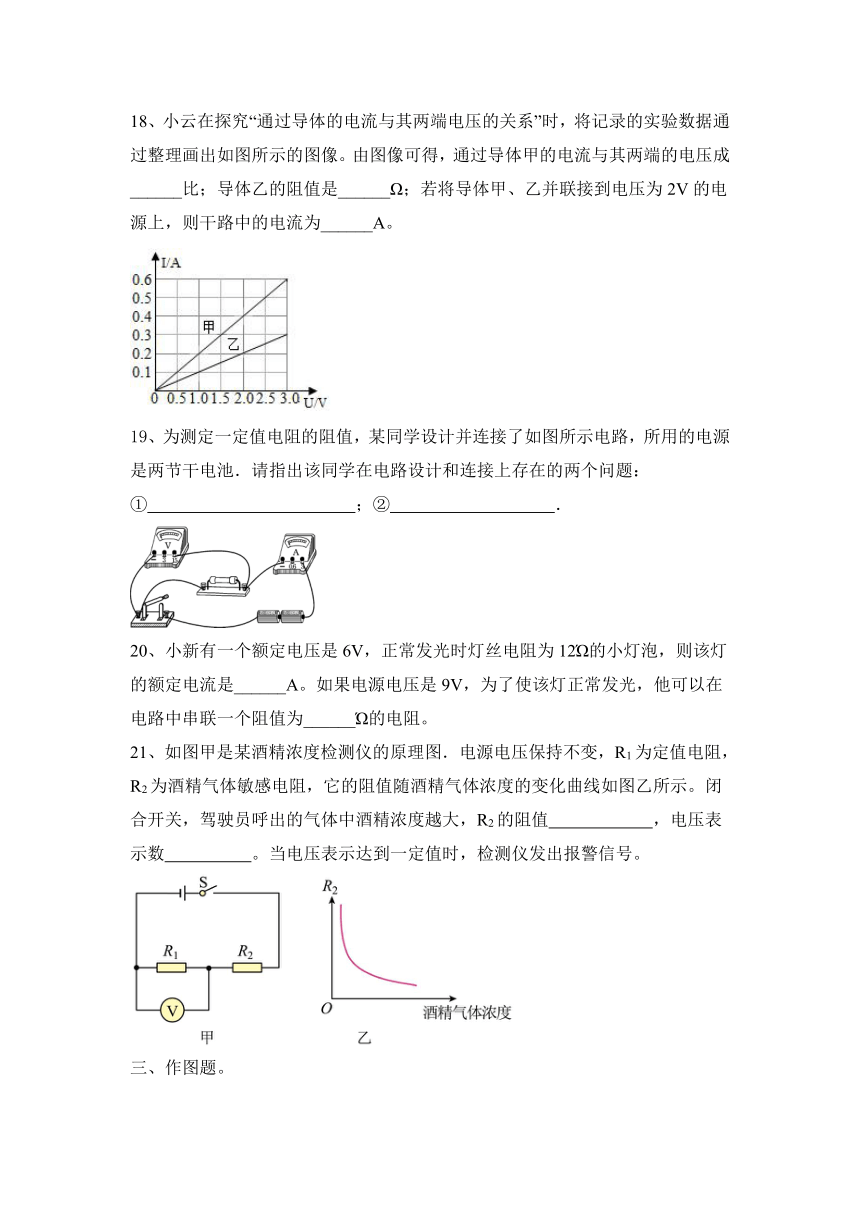

18、小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
19、为测定一定值电阻的阻值，某同学设计并连接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题：① ；② ．
20、小新有一个额定电压是6V，正常发光时灯丝电阻为12 的小灯泡，则该灯的额定电流是______A。如果电源电压是9V，为了使该灯正常发光，他可以在电路中串联一个阻值为______ 的电阻。
21、如图甲是某酒精浓度检测仪的原理图．电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值 ，电压表示数 。当电压表示达到一定值时，检测仪发出报警信号。
三、作图题。
22、东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
四、实验题。
23、利用所学知识完成下面的电学实验。
探究电流与电阻关系
（1）用四个定值电阻（5Ω、10Ω、15Ω、20Ω）、电压恒为8V的电源、“40Ω 1A”的滑动变阻器、量程为0～0.6A的电流表和量程合适的电压表连接了如图甲所示电路。闭合开关前，应将滑动变阻器的滑片调至最　 　（填“左”或“右”）端。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器的滑片，控制定值电阻两端电压保持不变并记录对应的电流值，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过　 　V。
（2）根据实验数据绘制了如图乙所示的图象，通过分析图象得出结论：当　 　一定时，通过导体的电流与导体的电阻成　 　。
24、小明要测量定值电阻Rx的阻值(约十几欧)现有器材：电源(6V)、滑动变阻器、电流表、电压表，开关各一个，导线若干。
(1)他设计并连接了如图甲所示电路请用笔画线代替导线，将该电路连接完整；
(2)电路连好后，闭合开关前，应将滑动变阻器滑片移至最______端闭合开关，移动滑片到某一位置，电压表示数如图乙所示，此时Rx两端的电压为______V。
(3)当小明准备读取电流表示数时，发现两电表示数突然都变为0.他用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，电压表示数仍为0；当将该导线两端分别接到c、f接线柱上，发现电压表有示数，电流表示数仍为0；则由此可以判断故障是：____________；
(4)排除故障后继续实验，却不慎将电流表损坏，小明发现桌上有一根标有长度刻度、总长为20.0cm、总阻值为10Ω的均匀电阻丝，还有一根带有鳄鱼业的导线(如图丙所示)查阅资料了解到，均匀电阻丝阻值与长度成正比，经过思考，重新设计了如图丁所示的电路(AB为电阻丝，C为鳄鱼夹)，继续进行实验
①根据已知条件判断，电压表量程应选用______V，
②按照图丁所示电路连接好器材，多次实验测得数据如下表所示：求出第1次实验时电路中的电流I1=____A，利用表中所有数据求出待测电阻Rx=_______Ω
四、计算题。
25、如图所示，电源电压保持不变，电阻R1=30Ω，电流表A1示数为0．4A，A2示数为0．8A，求电源电压和R2的阻值。
26、一个电子身高测量仪，如图所示，R1＝5 Ω，电源电压恒为4.5 V，R2的规格为“15 Ω　0.5 A”，电压表的量程为0～3 V，电流表量程为0～0.6 A。则：
(1)为了保证电路中各元件安全工作，求变阻器接入电路的阻值范围。
(2)若要求滑动变阻器R2可任意调节，同时保证所有元件安全，求可使用的电源电压安全范围。
第十七章 欧姆定律 期末训练题含答案2023—2024学年人教物理九年级全一册
人教第十七章 欧姆定律
一、选择题。（16题）
1、将10 Ω的电阻接在3 V的电源上，流过电阻的电流为I，若将30 Ω的电阻接在同样的电源上，流过此电阻的电流为( )
A．I B．3I C．I D．I
【答案】C
2、甲、乙两电阻分别接在电压比是2∶1的电路中，已知它们的电阻之比是2∶3，则通过它们的电流之比是（ ）
A．1∶1 B．2∶1 C．4∶3 D．3∶1
【答案】D
3、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（ ）
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件
【答案】C
4、已知R1 A． B．
C． D．
【答案】A
5、如图所示，当变阻器的滑片P置于某一位置时，R1、R2两端的电压分别为U1、U2，当滑片P置于另一位置时，R1、R2两端的电压分别为U1′、U2′．若ΔU1＝|U1－U1′|，ΔU2＝|U2－U2′|，则（ ）
A．ΔU1＜ΔU2 B．ΔU1＞ΔU2 C．ΔU1＝ΔU2 D．无法判断
【答案】B
6、一位同学用如图所示的电路探究“电流与电阻的关系”。电源电压不变，下表是实验数据，若第四次实验时将定值电阻的阻值由30 Ω换为40 Ω后就直接读出电流表的示数，这个示数应该是( )
A．0.2 B．0.17 C．0.15 D．0.13
【答案】B
7、如图所示，电源电压不变，R1=3Ω．若只闭合S1时，电流表的示数为1.5A，同时闭合S1、S2时，电流表的示数为2A，则R2的电阻为（ ）
A．9Ω B．6Ω C．4Ω D．3Ω
【答案】A
8、用伏安法测灯泡电阻实验中，将正常的电压表和电流表接入电路，当闭合开关后发现电流表有示数，电压表示数为零，移动滑片P时，电流表示数有变化，电压表示数始终为零，则故障是（ ）
A．滑动变阻器接触不良 B．开关接触不良
C．小灯泡两端短路 D．小灯泡灯线丝断了
【答案】C
9、如图所示电路，电源电压为3V，当开关S闭合时，却只有一灯发光，若故障只发生在灯泡上，则下列详解判断错误的是（ ）
A．灯L1不亮，灯L2亮，灯L1不可能短路
B．灯L2不亮，灯L1亮，灯L2一定是断路
C．灯L1不亮，灯L2亮，灯L1、L2两端的电压均为3V
D．灯L1不亮，灯L2亮，灯L1两端的电压为0V
【答案】D
10、如图甲所示，定值电阻R1与电阻箱R2串联接在电压恒定的电源两端，闭合开关，在调节电阻箱R2的过程中，分别记下多组电表示数，并绘制出如图乙的I-U图像AB．分析图像得到的以下结论错误的是（ ）
A．电源电压为6V
B．定值电阻R1阻值是10Ω
C．实验中电阻箱R2调节范围为2～20Ω
D．AB描绘的是定值电阻R1的I-U关系
【答案】D
11、如图所示，保证AB间的电压U＝2 V不变，先后在AB间接入5 Ω、10 Ω、15 Ω的电阻，这是为了研究( )
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端电压的关系
C．电阻的阻值与通过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
【答案】A
12、导体两端的电压是2 V时，导体中的电流是0.5 A，如果导体两端的电压增大2倍，下列说法正确的是（ ）
A．导体中的电流增大2倍，导体的电阻增大2倍
B．导体中的电流增大2倍，导体的电阻不变
C．导体中的电流不变，导体的电阻增大2倍
D．导体中的电流不变，导体的电阻变大
【答案】B
13、在“测量小灯泡电阻”的实验中，滑动变阻器所起作用的说法不正确的是（ ）
A．改变电路中的电流 B．保护电路
C．改变被测小灯泡的电阻 D．改变被测小灯泡两端的电压
【答案】C
14、两个电阻的阻值分别为10和40，它们串联后的总电阻为（ ）
A．50 B．30 C．8 D．4
【答案】A
15、如图所示的电路中，变阻器的最大阻值为20Ω，当滑片P从A滑到B时，电压表的示数之比为5:1，则电阻R的值为（ ）
A．10Ω B．4Ω C．5Ω D．80Ω
【答案】C
16、在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）
A．导体中的电流与导体的电阻成正比
B．电源至少选用两节新干电池
C．换用2Ω电阻做实验时，需要更换电压表量程
D．多次实验是为了求平均值，以减小实验误差
【答案】B
二、填空题。
17、探究“电流与电压、电阻关系”的实验时，小红和小东设计了甲、乙二种方案（如图）来探究“电流与电压的关系”．你认为图甲和图乙两种方案中可行的是________，理由是：________．
【答案】乙 甲图不能控制电阻不变（或乙图能控制电阻不变）
18、小云在探究“通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理画出如图所示的图像。由图像可得，通过导体甲的电流与其两端的电压成______比；导体乙的阻值是______Ω；若将导体甲、乙并联接到电压为2V的电源上，则干路中的电流为______A。
【答案】正 10 0.6
19、为测定一定值电阻的阻值，某同学设计并连接了如图所示电路，所用的电源是两节干电池．请指出该同学在电路设计和连接上存在的两个问题：① ；② ．
【答案】 ①电压表的量程选择过大；②缺少滑动变阻器
20、小新有一个额定电压是6V，正常发光时灯丝电阻为12 的小灯泡，则该灯的额定电流是______A。如果电源电压是9V，为了使该灯正常发光，他可以在电路中串联一个阻值为______ 的电阻。
【答案】 0.5 6
21、如图甲是某酒精浓度检测仪的原理图。电源电压保持不变，R1为定值电阻，R2为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。闭合开关，驾驶员呼出的气体中酒精浓度越大，R2的阻值 ，电压表示数 。当电压表示达到一定值时，检测仪发出报警信号。
【答案】越小 变大
三、作图题。
22、东东在做“探究通过导体的电流与电阻的关系”的实验中，采用了如图甲所示的电路图．
请按照电路图，用笔画线表示导线，将图乙中的实物图连接完整。
【答案】如图所示：
四、实验题。
23、利用所学知识完成下面的电学实验。
探究电流与电阻关系
（1）用四个定值电阻（5Ω、10Ω、15Ω、20Ω）、电压恒为8V的电源、“40Ω 1A”的滑动变阻器、量程为0～0.6A的电流表和量程合适的电压表连接了如图甲所示电路。闭合开关前，应将滑动变阻器的滑片调至最　 　（填“左”或“右”）端。实验中分别将四个定值电阻单独接入电路，并调节滑动变阻器的滑片，控制定值电阻两端电压保持不变并记录对应的电流值，为了完成四次实验，实验中定值电阻两端控制不变的电压最高不应超过　 　V。
（2）根据实验数据绘制了如图乙所示的图象，通过分析图象得出结论：当　 　一定时，通过导体的电流与导体的电阻成　 　。
【答案】（1）右；3； （2）电压；反比。
24、小明要测量定值电阻Rx的阻值(约十几欧)现有器材：电源(6V)、滑动变阻器、电流表、电压表，开关各一个，导线若干。
(1)他设计并连接了如图甲所示电路请用笔画线代替导线，将该电路连接完整；
(2)电路连好后，闭合开关前，应将滑动变阻器滑片移至最______端闭合开关，移动滑片到某一位置，电压表示数如图乙所示，此时Rx两端的电压为______V。
(3)当小明准备读取电流表示数时，发现两电表示数突然都变为0.他用一条导线检查电路故障，当将该导线两端分别接到a、d接线柱上，发现电流表有示数，电压表示数仍为0；当将该导线两端分别接到c、f接线柱上，发现电压表有示数，电流表示数仍为0；则由此可以判断故障是：____________；
(4)排除故障后继续实验，却不慎将电流表损坏，小明发现桌上有一根标有长度刻度、总长为20.0cm、总阻值为10Ω的均匀电阻丝，还有一根带有鳄鱼业的导线(如图丙所示)查阅资料了解到，均匀电阻丝阻值与长度成正比，经过思考，重新设计了如图丁所示的电路(AB为电阻丝，C为鳄鱼夹)，继续进行实验
①根据已知条件判断，电压表量程应选用______V，
②按照图丁所示电路连接好器材，多次实验测得数据如下表所示：求出第1次实验时电路中的电流I1=____A，利用表中所有数据求出待测电阻Rx=_______Ω
【答案】(1)如图所示：
(2)左 (3)1.2 (4). c、d间电路不通 (5)0-3 (6)0.4 (7)14
四、计算题。
25、如图所示，电源电压保持不变，电阻R1=30Ω，电流表A1示数为0．4A，A2示数为0．8A，求电源电压和R2的阻值。
【答案】（1）12V； （2）15Ω
【解析】（1）∵I=U/R，∴电源电压U=U1 =I1 R1 =0．4A×30Ω=12V；
（2）∵I=U/R，∴电阻R2 的阻值R2 =U/I2=12V/0．8A=15Ω
26、一个电子身高测量仪，如图所示，R1＝5 Ω，电源电压恒为4.5 V，R2的规格为“15 Ω　0.5 A”，电压表的量程为0～3 V，电流表量程为0～0.6 A。则：
(1)为了保证电路中各元件安全工作，求变阻器接入电路的阻值范围。
(2)若要求滑动变阻器R2可任意调节，同时保证所有元件安全，求可使用的电源电压安全范围。
【答案】滑动变阻器接入电路的阻值范围是4 Ω≤R2≤10 Ω；
电源电压的安全范围是2.5～4 V。
