从三个方向看（1）

课件23张PPT。从三个方向看物体句容市第二中学 窦有华 横看成岭侧成峰
远近高低各不同
不识庐山真面目
只缘身在此山中看一看？意大利　比萨斜塔看一看

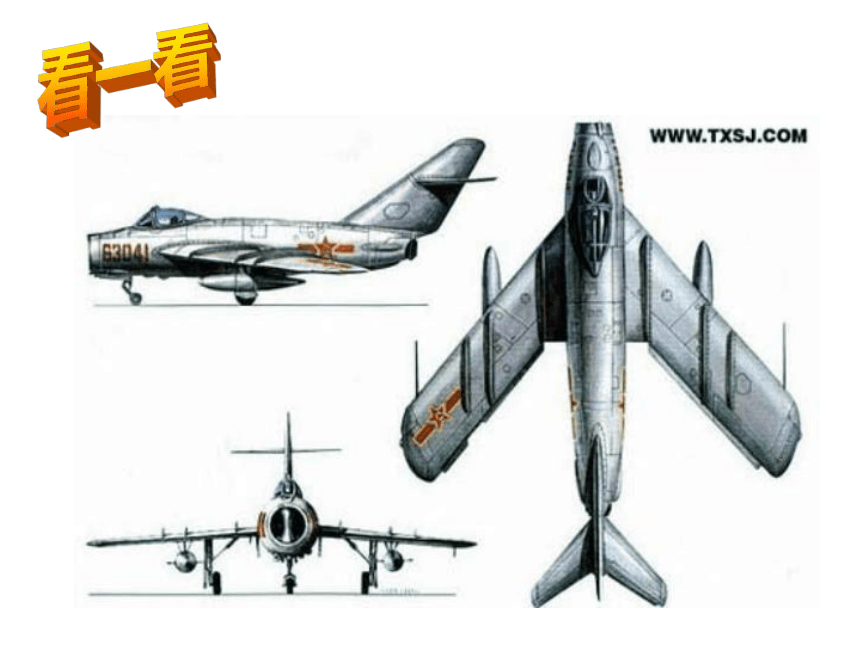

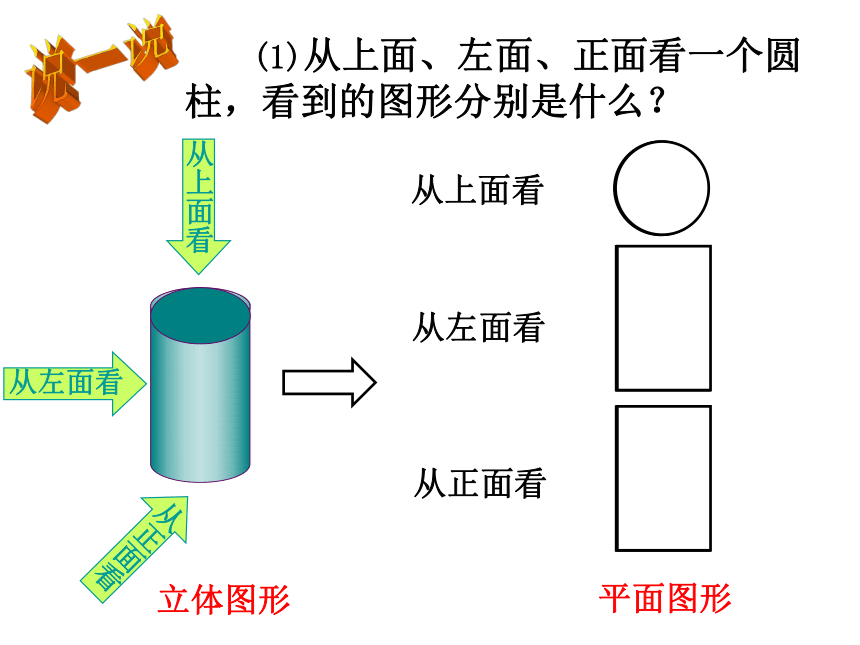

看一看看一看看一看从三个方向看说一说 (1)从上面、左面、正面看一个圆柱，看到的图形分别是什么？从上面看从正面看从左面看立体图形平面图形从上面看从正面看从左面看 (2)从正面、左面、上面看一个四棱锥，看到的图形分别是什么？说一说平面图形立体图形 （１）桌面上放着一个圆柱和一个长方体，请说出下面三幅图分别是从哪一个方向看到的？
想一想从正面看从上面看从左面看（1）（2）（3） （２）桌上放着一个长方体、一个棱锥和一个圆柱，请说出下面的三幅图分别是从哪个方向看到的？
想一想（1）（2）（3）从左面看从正面看从上面看从正面看到的图形，称为主视图;
从左面看到的图形，称为左视图;
从上面看到的图形，称为俯视图.从这三个方向上看到的图形，
叫做这个几何体的三个视图。主俯长相等主左高平齐俯左宽相等如右图所示的礼品盒，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？进 步 的 阶 梯（1） 主视图俯视图左视图（1）（2）（3）正面左面上面进 步 的 阶 梯（2） 如右图所示的物体，你知道下面的三幅图分别是从哪个方向看到的吗？你能说出这三幅视图的名称吗？主视图俯视图左视图（1）（2）（3）小 心 地 试 一 试进 步 的 阶 梯（3） 小 心 地 试 一 试如右图所示的三棱柱的
主视图为 ;
俯视图为 ;
左视图为 .（1）（2）（3）（1）（2）（3）常见几何体的主视图左视图俯视图几何体几何体1. 如图是由4个小正方体搭成的几何体, 画出它的三视图做一做主视图左视图俯视图做一做 2.请你用五个小立方体搭出图示的几何体，在纸上将它们的三个视图画出来，　　㈠㈡㈠㈡主视图左视图俯视图主视图左视图俯视图3.如图所示的是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数 （1）请用小立方块摆出这个几何体；
（2）请画出这个几何体的主视图和左视图。主视图左视图你有哪些收获呢？
与大家共分享！学 而 不 思 则罔回头一看，我想说…学会两个基本功：
看（能看出是哪一种视图）
画（能画出简单物体的三个视图）
）回头一看，我想说：学 而 不 思 则 罔课堂作业
书P138
习题5.4: 1，2,3
细 心 一 点 哦
