人教第15章 电流和电路
一、选择题。（16题）
1、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（ ）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
2、下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
3、如图所示的电路中，开关S能同时控制电灯和电铃工作的是（ ）
4、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A

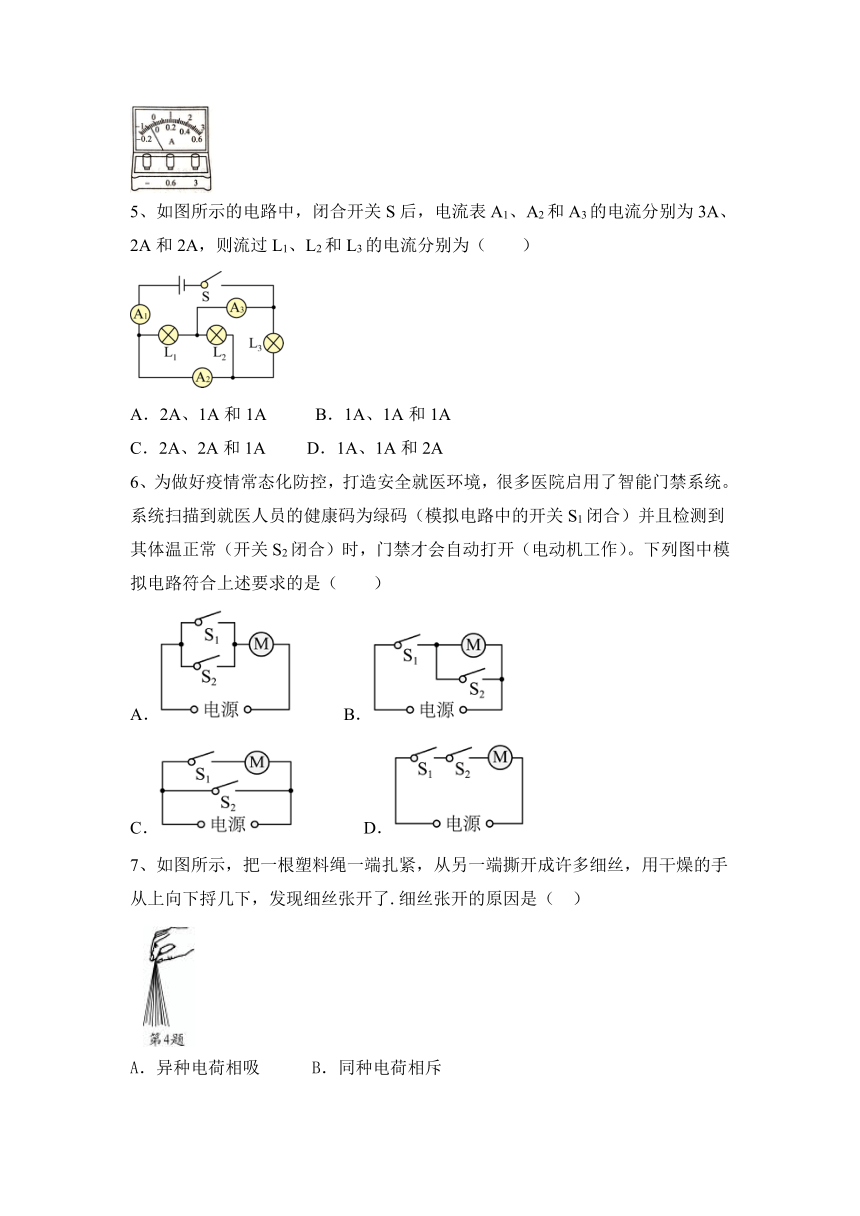

5、如图所示的电路中，闭合开关S后，电流表A1、A2和A3的电流分别为3A、2A和2A，则流过L1、L2和L3的电流分别为（　　）
A．2A、1A和1A B．1A、1A和1A
C．2A、2A和1A D．1A、1A和2A
6、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（　　）
A． B．
C． D．
7、如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了.细丝张开的原因是（ ）
A．异种电荷相吸 B．同种电荷相斥
C．分子间相斥 D．大气压作用

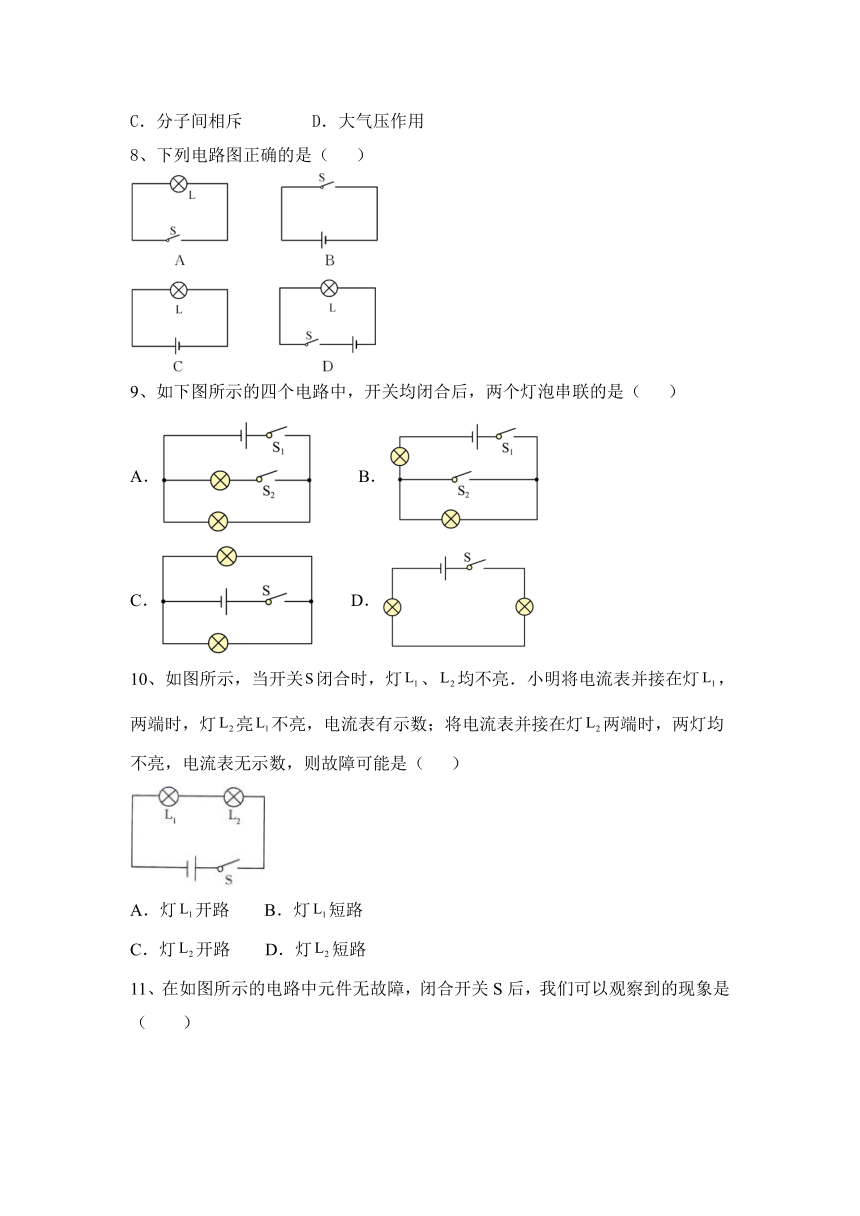

8、下列电路图正确的是（ ）
9、如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（ ）
A． B．
C． D．
10、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路
C．灯开路 D．灯短路

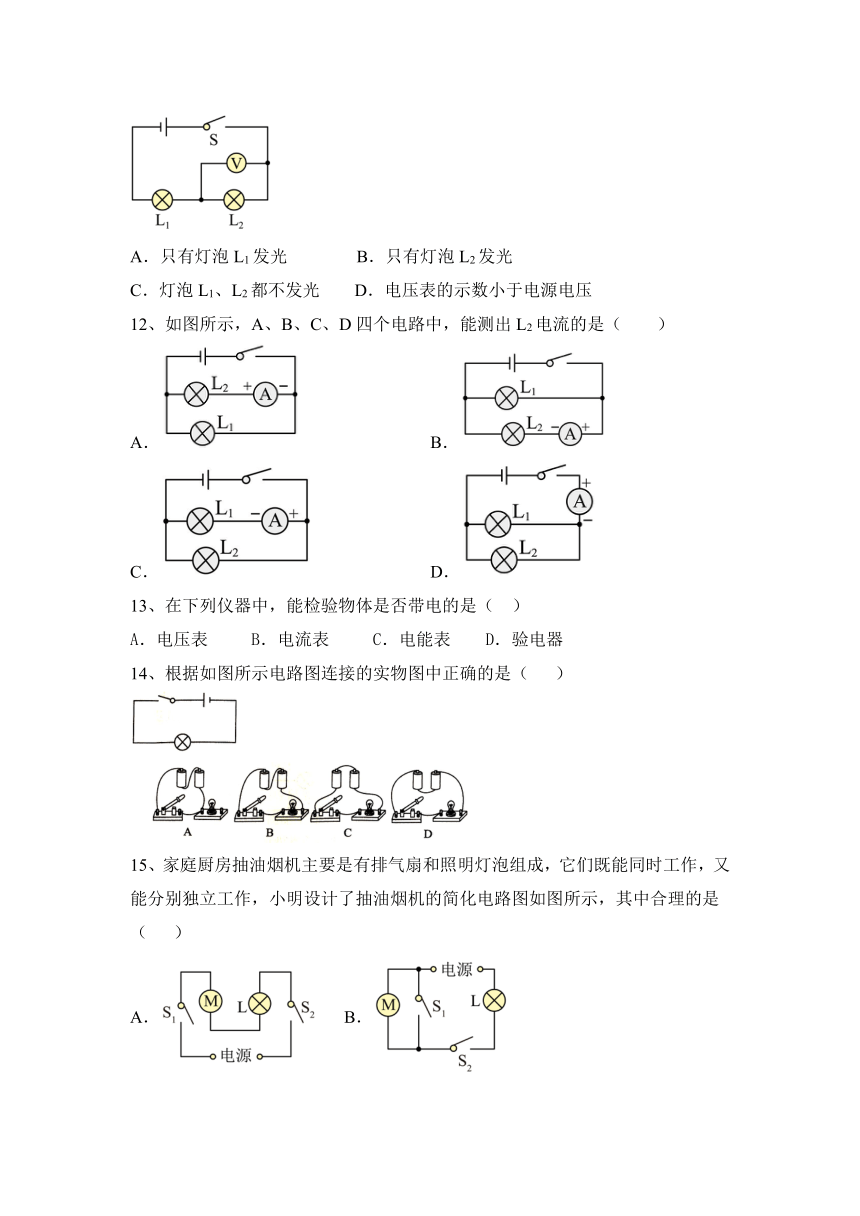

11、在如图所示的电路中元件无故障，闭合开关S后，我们可以观察到的现象是（　　）
A．只有灯泡L1发光 B．只有灯泡L2发光
C．灯泡L1、L2都不发光 D．电压表的示数小于电源电压
12、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
13、在下列仪器中，能检验物体是否带电的是（ ）
A．电压表 B．电流表 C．电能表 D．验电器
14、根据如图所示电路图连接的实物图中正确的是（ ）
15、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．

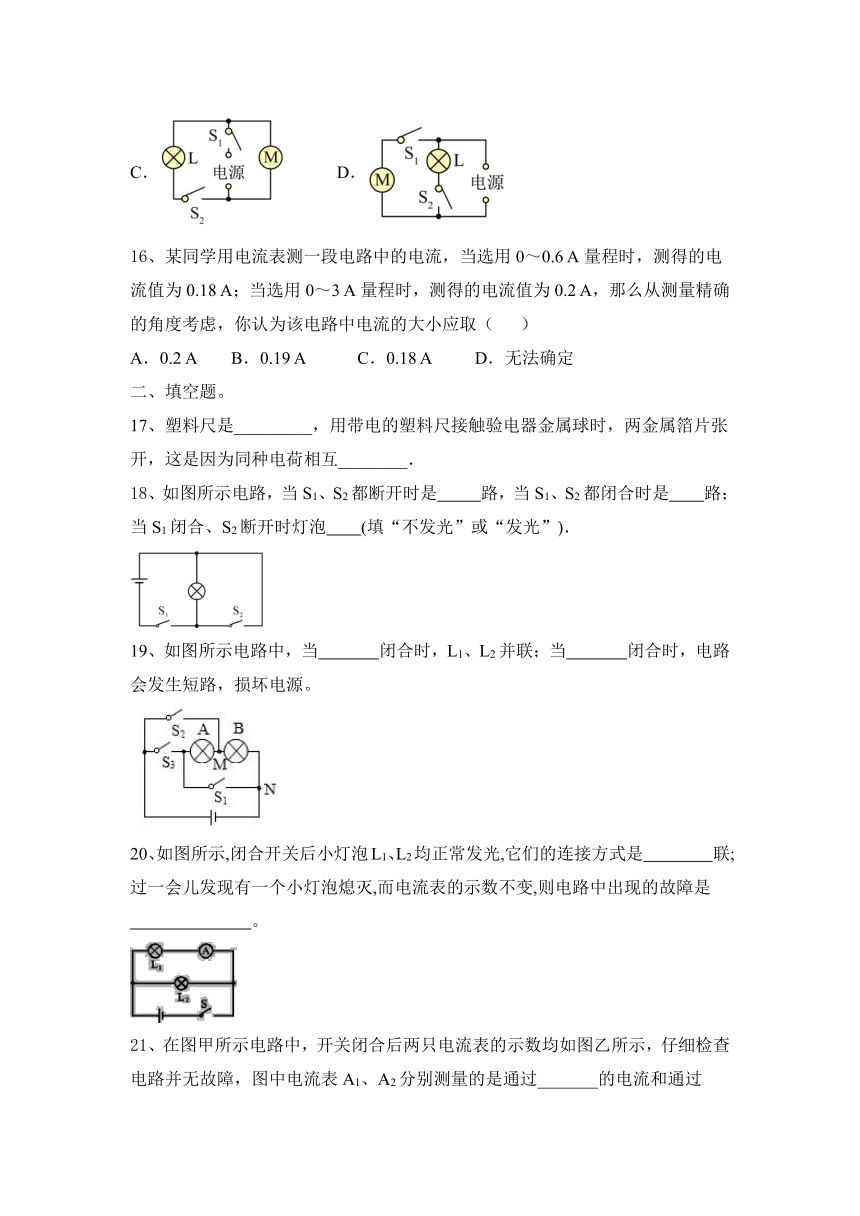

16、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定
二、填空题。
17、塑料尺是_________，用带电的塑料尺接触验电器金属球时，两金属箔片张开，这是因为同种电荷相互________．
18、如图所示电路，当S1、S2都断开时是 路，当S1、S2都闭合时是 路；当S1闭合、S2断开时灯泡 (填“不发光”或“发光”)．
19、如图所示电路中，当　 　闭合时，L1、L2并联；当　 　闭合时，电路会发生短路，损坏电源。
20、如图所示,闭合开关后小灯泡L1、L2均正常发光,它们的连接方式是　　　　联;过一会儿发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是
　　　　　　　。
21、在图甲所示电路中，开关闭合后两只电流表的示数均如图乙所示，仔细检查电路并无故障，图中电流表A1、A2分别测量的是通过_______的电流和通过_______的电流。通过灯泡L1、L2的电流分别是______A和______A。
22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
三、作图题。
23、家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图在用笔画线连接好符合要求的电路图。
四、实验题。
24、发光二极管是一种电子元件，简称LED，它的两个引脚分为正极和负极，如图甲和乙是、实物图和电路图符号．它具有单向导电性，电流由正极经过LED流向负极时LED发光，反之，电流不能由负极经过LED流向正极．现有一个正负极不明的发光二极管，请你自选器材设计实验判断出两个引脚的正负极，写出所需的器材、主要步骤和判断标准．
25、小亮设计了如图甲所示电路来探究串、并联电路的电流规律。
（1）小亮连接电路时，若忘记了断开三个开关，可能将电流表_______烧坏，他要探究串联电路的电流规律，应将开关_________________（填三个开关的断开，闭合情况）。
（2）在探究串联电路的电流规律时，小亮发现两个灯泡的亮度不同，可能的原因是______________，发现其中两个电流表的指针偏转不同（实验前电流表指针已经调零），可能的原因是__________________。
（3）小亮要探究并联电路的电流规律，应将开关________________（填三个开关的断开、闭合情况），小亮观察到电流表A和电流表A1的指针偏转均如图乙所示，则电流表A2的示数应该是_______A。
（4）测量结束后，小亮又换用不同规格的灯泡进行多次实验，这样做的主要目的是__________________。
五、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
第15章 电流和电路 期末复习附答案2023—2024学年人教物理九年级全一册
人教第15章 电流和电路
一、选择题。（16题）
1、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（ ）
A．自然界只存在正、负两种电荷
B．同种电荷相互吸引，异种电荷相互排斥
C．从静电现象认识到原子核是可分的
D．摩擦起电创造了电荷
【答案】A
2、下列关于电流的说法正确的是（ ）
A．负电荷定向移动不能形成电流
B．正电荷移动形成电流
C．只要电荷发生定向移动就形成电流
D．负电荷定向移动形成的电流方向无法确定
【答案】C
3、如图所示的电路中，开关S能同时控制电灯和电铃工作的是（ ）
【答案】C
4、关于如图所示电流表的使用，下列说法正确的是（ ）
A.电流表使用前需观察指针是否指零刻度线
B.电流必须从“-”接线柱流入，从“+”接线柱流出
C.电流表可以超量程使用
D.“0~0.6A”量程的分度值为0.1A
【答案】A
5、如图所示的电路中，闭合开关S后，电流表A1、A2和A3的电流分别为3A、2A和2A，则流过L1、L2和L3的电流分别为（　　）
A．2A、1A和1A B．1A、1A和1A
C．2A、2A和1A D．1A、1A和2A
【答案】B
6、为做好疫情常态化防控，打造安全就医环境，很多医院启用了智能门禁系统。系统扫描到就医人员的健康码为绿码（模拟电路中的开关S1闭合）并且检测到其体温正常（开关S2闭合）时，门禁才会自动打开（电动机工作）。下列图中模拟电路符合上述要求的是（　　）
A． B．
C． D．
【答案】D
7、如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了.细丝张开的原因是（ ）
A．异种电荷相吸 B．同种电荷相斥
C．分子间相斥 D．大气压作用
【答案】B
8、下列电路图正确的是（ ）
【答案】D
9、如下图所示的四个电路中，开关均闭合后，两个灯泡串联的是（ ）
A． B．
C． D．
【答案】D
10、如图所示，当开关闭合时，灯、均不亮．小明将电流表并接在灯，两端时，灯亮不亮，电流表有示数；将电流表并接在灯两端时，两灯均不亮，电流表无示数，则故障可能是（ ）
A．灯开路 B．灯短路
C．灯开路 D．灯短路
【答案】A
11、在如图所示的电路中元件无故障，闭合开关S后，我们可以观察到的现象是（　　）
A．只有灯泡L1发光 B．只有灯泡L2发光
C．灯泡L1、L2都不发光 D．电压表的示数小于电源电压
【答案】D
12、如图所示，A、B、C、D四个电路中，能测出L2电流的是（　　）
A． B．
C． D．
【答案】B
13、在下列仪器中，能检验物体是否带电的是（ ）
A．电压表 B．电流表 C．电能表 D．验电器
【答案】D
14、根据如图所示电路图连接的实物图中正确的是（ ）
【答案】B
15、家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）
A． B．
C． D．
【答案】D
16、某同学用电流表测一段电路中的电流，当选用0～0.6 A量程时，测得的电流值为0.18 A；当选用0～3 A量程时，测得的电流值为0.2 A，那么从测量精确的角度考虑，你认为该电路中电流的大小应取（ ）
A．0.2 A B．0.19 A C．0.18 A D．无法确定
【答案】C
二、填空题。
17、塑料尺是_________，用带电的塑料尺接触验电器金属球时，两金属箔片张开，这是因为同种电荷相互________．
【答案】绝缘体 排斥
18、如图所示电路，当S1、S2都断开时是 路，当S1、S2都闭合时是 路；当S1闭合、S2断开时灯泡 (填“不发光”或“发光”)．
【答案】断 短 发光
19、如图所示电路中，当　 　闭合时，L1、L2并联；当　 　闭合时，电路会发生短路，损坏电源。
【答案】S1、S2；S1、S3
20、如图所示,闭合开关后小灯泡L1、L2均正常发光,它们的连接方式是　　　　联;过一会儿发现有一个小灯泡熄灭,而电流表的示数不变,则电路中出现的故障是
　　　　　　　。
【答案】并　L2断路
21、在图甲所示电路中，开关闭合后两只电流表的示数均如图乙所示，仔细检查电路并无故障，图中电流表A1、A2分别测量的是通过_______的电流和通过_______的电流。通过灯泡L1、L2的电流分别是______A和______A。
【答案】干路 L2 2 0.5
22、如图所示，闭合开关，电流表A3的示数为0.3A，电流表A2的示数为0.6A，通过灯泡L1的电流为0.5A，那么，通过灯泡L2的电流是_____A；电流表A1的示数是_____A。
【答案】0.3 1.1
三、作图题。
23、家用电吹风，由电动机和电热丝等组成，为了保证电吹风的安全使用，要求只能吹热风或吹冷风，不能只发热不吹风；请在图在用笔画线连接好符合要求的电路图。
【答案】如下图所示：
四、实验题。
24、发光二极管是一种电子元件，简称LED，它的两个引脚分为正极和负极，如图甲和乙是、实物图和电路图符号．它具有单向导电性，电流由正极经过LED流向负极时LED发光，反之，电流不能由负极经过LED流向正极．现有一个正负极不明的发光二极管，请你自选器材设计实验判断出两个引脚的正负极，写出所需的器材、主要步骤和判断标准．
【答案】（1）实验器材：一节电池，开关，发光二极管，导线；
（2）实验步骤和判断标准：①按照下面的电路图连接电路
②闭合开关后，如果二极管发光，根据二极管的单向导电性可知，接电池正极的一端是二极管的正极；若发现二极管不发光，表明接电池正极的一端是二极管的负极。
25、小亮设计了如图甲所示电路来探究串、并联电路的电流规律。
（1）小亮连接电路时，若忘记了断开三个开关，可能将电流表_______烧坏，他要探究串联电路的电流规律，应将开关_________________（填三个开关的断开，闭合情况）。
（2）在探究串联电路的电流规律时，小亮发现两个灯泡的亮度不同，可能的原因是______________，发现其中两个电流表的指针偏转不同（实验前电流表指针已经调零），可能的原因是__________________。
（3）小亮要探究并联电路的电流规律，应将开关________________（填三个开关的断开、闭合情况），小亮观察到电流表A和电流表A1的指针偏转均如图乙所示，则电流表A2的示数应该是_______A。
（4）测量结束后，小亮又换用不同规格的灯泡进行多次实验，这样做的主要目的是__________________。
【答案】（1）A S2闭合，S1、S3断开
（2）两个灯泡的规格不同 电流表选择的量程不同
（3）S1、S3闭合，S2断开 0.8
（4）使实验结论具有普遍性
五、计算题。
26、如图所示的电路中，当S1断开，S2接a时，电流表的示数是0.3A。
（1）求此时通过灯L1、L2的电流分别是多少？
（2）当S1断开、S2接b时，电流表的示数为0.2A，求通过灯L1、L2的电流分别是多少？
（3）当S1闭合、S2接a时，电流表的示数为0.9A，此时流过L1中的电流为600mA，求出此时通过灯L2中的电流是多少？
【答案】（1）此时灯L1的电流为0、L2的电流为0.3A；
（2）通过灯L1、L2的电流分别是0.2A；
（3）此时通过灯L2中的电流是0.3A。
【详解】
（1）当S1断开，S2接a时，电流从正极出发经灯泡L2、电流表回负极，灯L1中无电流通过，故通过灯L1的电流为0；通过L2的电流为0.3A；
（2）当S1断开、S2接b时，灯L1、L2串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.2A；
（3）当S1闭合、S2接a时，灯L1、L2并联，电流表A测干路中的电流，I=0.9A，
流过L1中的电流I1=600mA=0.6A，
根据并联电路的电流规律I=I1+I2可得，
此时通过灯L2中的电流I2=I﹣I1=0.9A﹣0.6A=0.3A。
