第17章 欧姆定律 本章复习与测试（含答案）2023—2024学年人教物理九年级全一册

第17章 欧姆定律 期末练习含答案2023—2024学年人教物理九年级全一册
人教第17章 欧姆定律
一、选择题。（16题）
1、用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（　　）
A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
2、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是（ ）
A．5∶3 B．10∶3 C．3∶5 D．8∶15
3、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（ ）
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件

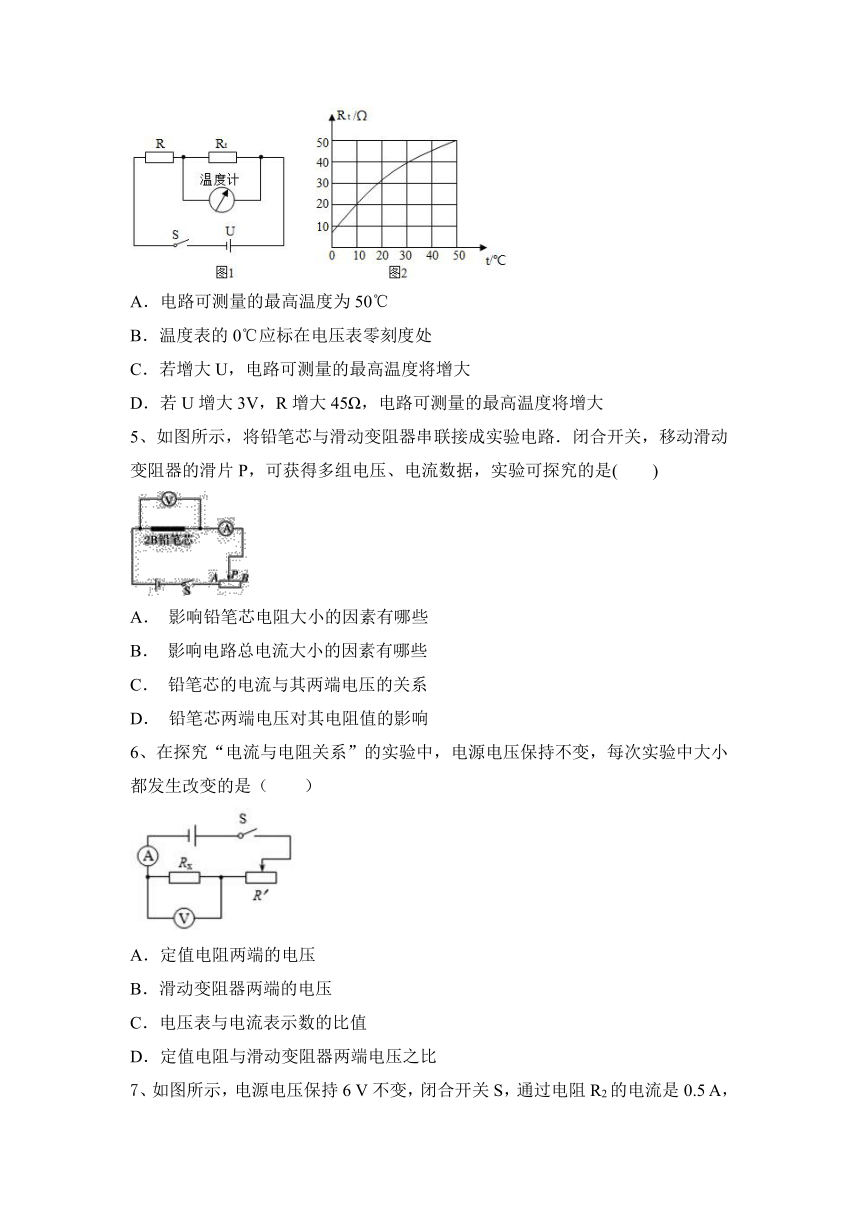

4、测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后（ ）
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
5、如图所示，将铅笔芯与滑动变阻器串联接成实验电路．闭合开关，移动滑动变阻器的滑片P，可获得多组电压、电流数据，实验可探究的是(　　)
A． 影响铅笔芯电阻大小的因素有哪些
B． 影响电路总电流大小的因素有哪些
C． 铅笔芯的电流与其两端电压的关系
D． 铅笔芯两端电压对其电阻值的影响
6、在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是（　　）
A．定值电阻两端的电压
B．滑动变阻器两端的电压
C．电压表与电流表示数的比值
D．定值电阻与滑动变阻器两端电压之比

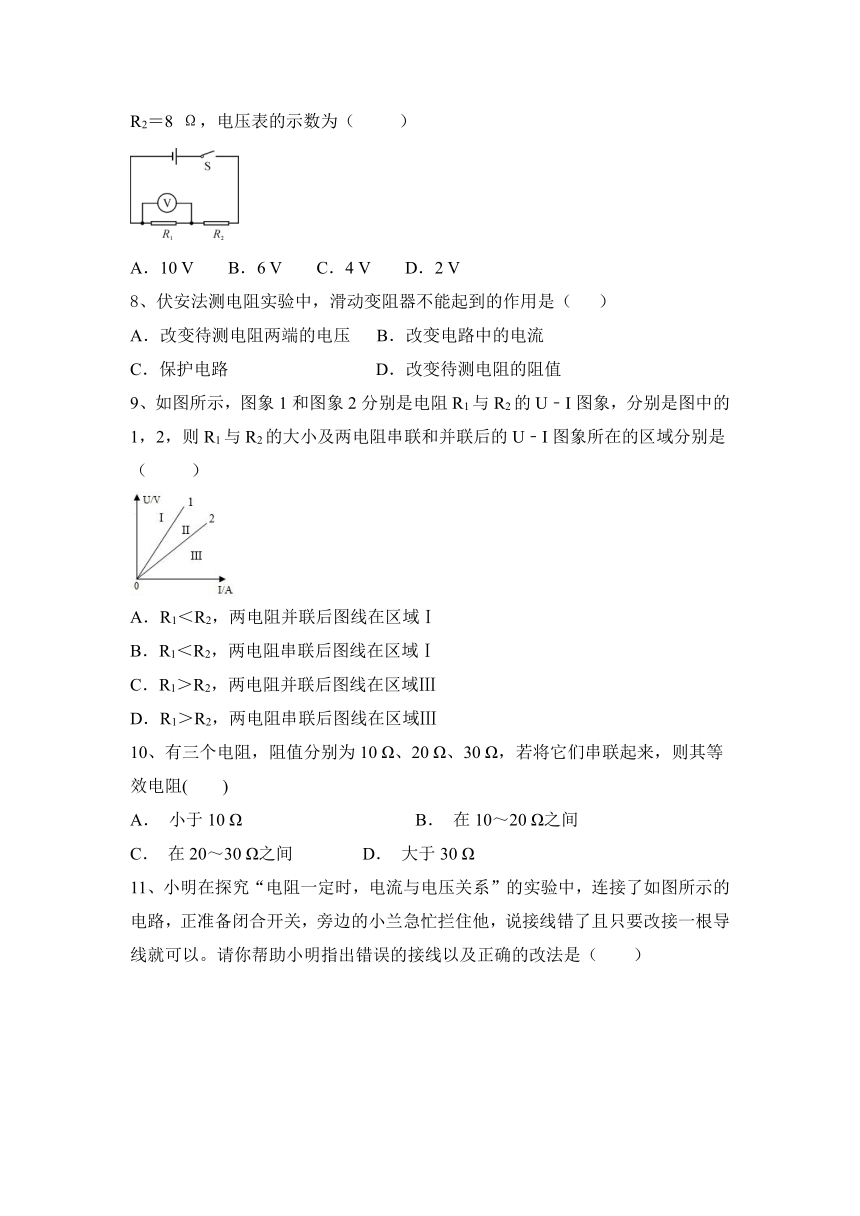

7、如图所示，电源电压保持6 V不变，闭合开关S，通过电阻R2的电流是0.5 A，R2＝8 Ω，电压表的示数为（ ）
A．10 V B．6 V C．4 V D．2 V
8、伏安法测电阻实验中，滑动变阻器不能起到的作用是（ ）
A．改变待测电阻两端的电压 B．改变电路中的电流
C．保护电路 D．改变待测电阻的阻值
9、如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ
10、有三个电阻，阻值分别为10 Ω、20 Ω、30 Ω，若将它们串联起来，则其等效电阻(　　)
A． 小于10 Ω B． 在10～20 Ω之间
C． 在20～30 Ω之间 D． 大于30 Ω

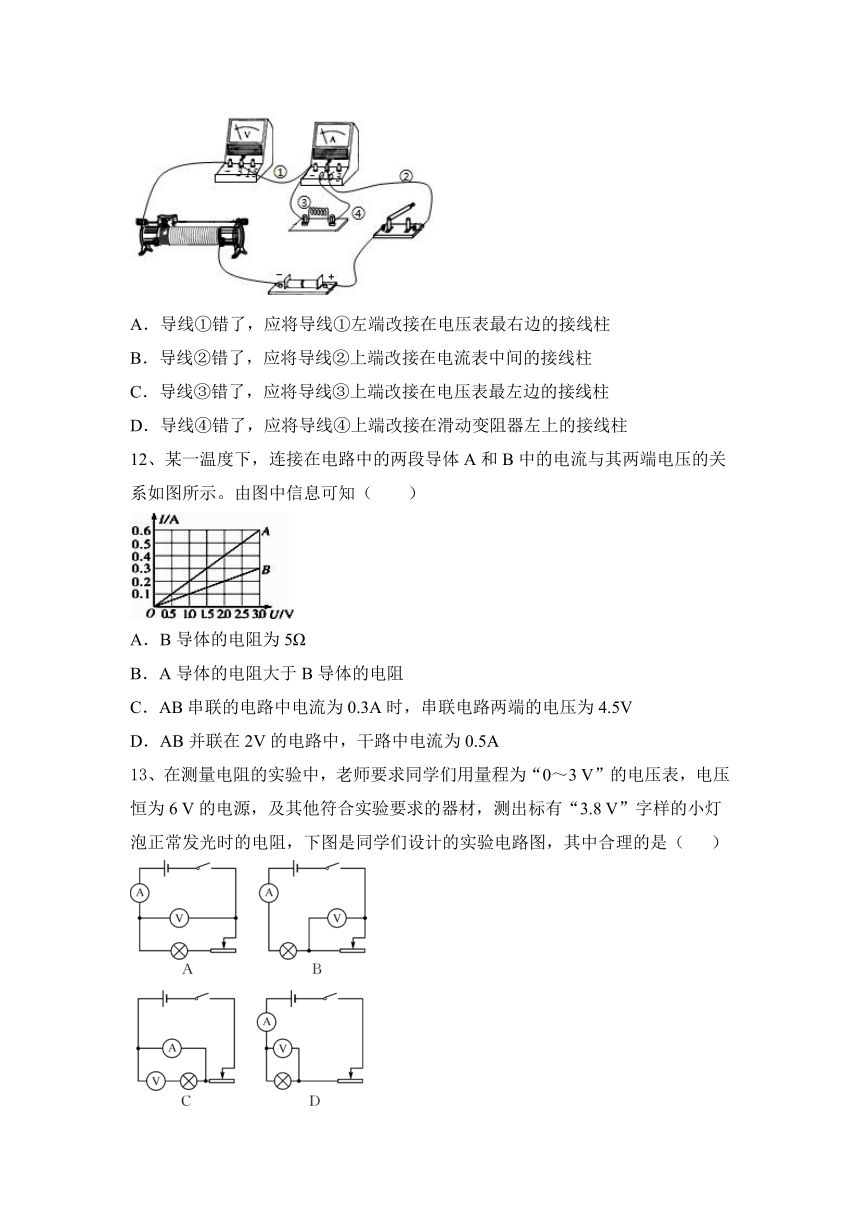

11、小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以。请你帮助小明指出错误的接线以及正确的改法是（　　）
A．导线①错了，应将导线①左端改接在电压表最右边的接线柱
B．导线②错了，应将导线②上端改接在电流表中间的接线柱
C．导线③错了，应将导线③上端改接在电压表最左边的接线柱
D．导线④错了，应将导线④上端改接在滑动变阻器左上的接线柱
12、某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（ ）
A．B导体的电阻为5Ω
B．A导体的电阻大于B导体的电阻
C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5V
D．AB并联在2V的电路中，干路中电流为0.5A
13、在测量电阻的实验中，老师要求同学们用量程为“0～3 V”的电压表，电压恒为6 V的电源，及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下图是同学们设计的实验电路图，其中合理的是（ ）

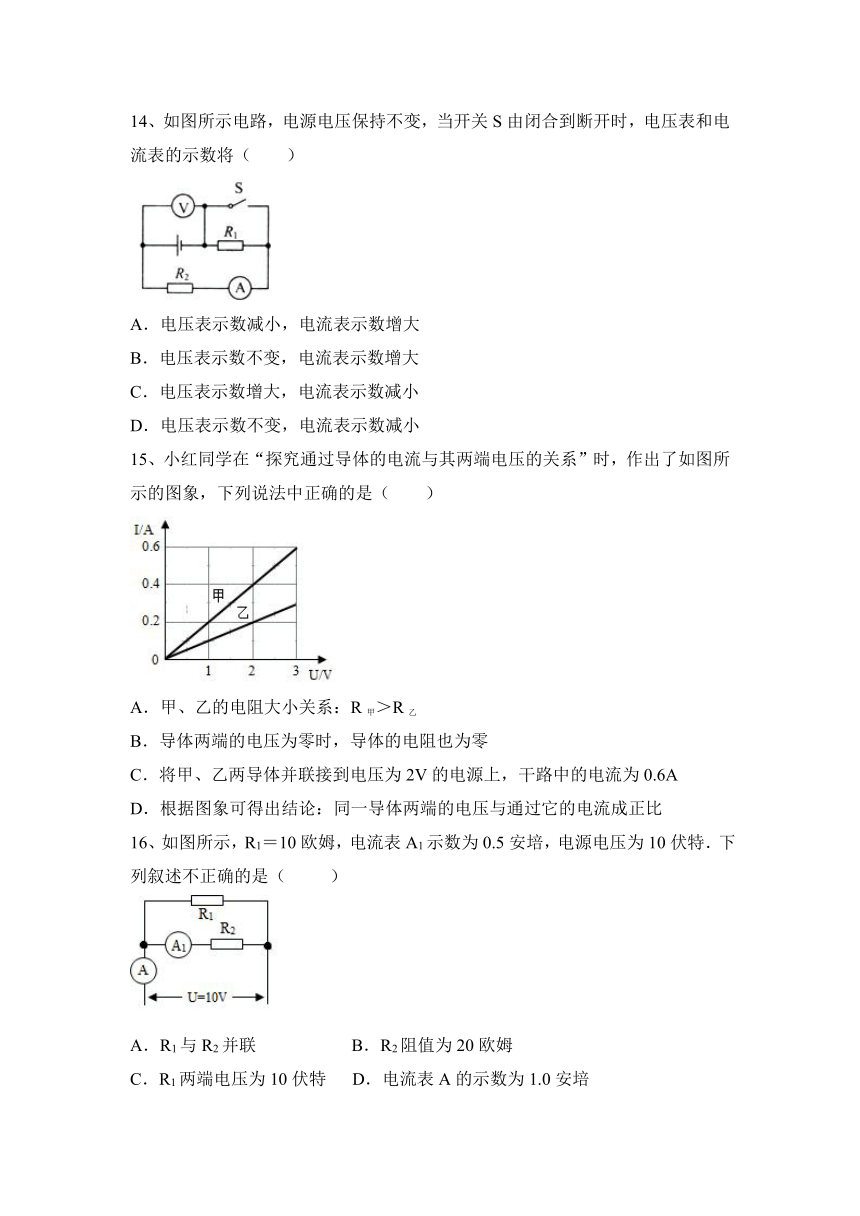

14、如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将（ ）
A．电压表示数减小，电流表示数增大
B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小
D．电压表示数不变，电流表示数减小
15、小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（　　）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
16、如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（ ）
A．R1与R2并联 B．R2阻值为20欧姆
C．R1两端电压为10伏特 D．电流表A的示数为1.0安培
二、填空题。
17、如图所示是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
18、如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω。
19、在测量电阻Rx阻值的实验中，测得通过电阻Rx的电流为0.5A，此时与电阻Rx并联的电压表的示数如图所示，则电压表的示数为_____ V，电阻Rx的阻值为_____ Ω。
20、把R1=5Ω和R2=10Ω的两个电阻串联在电路中，它们的总电阻是________Ω，R1两端电压与R2两端电压之比是_______。
21、如图所示，闭合开关后，两个电阻是 联的，若电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）且各元件及连接均完好。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 。
22、如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
三、实验题。
23、小久利用电压恒为6V的电源，额定电压为3.8V的小灯泡，10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器，电压表电流表，开关，导线完成了下列电学实验。
（1）探究电流与电阻关系。
①他设计的电路图如图甲所示，闭合开关前，滑动变阻器的滑片应调到最　 　（填“左”或“右”）端。他将10Ω的定值电阻接入电路中，调节滑动变阻器的滑片，使定值电阻两端电压为4V读出电流表示数。保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向　 　（填“左”或“右”）端移动。
②他将定值电阻分别单独接入电路中，保持定值电阻两端电压为4V，最多可以完成　 　次实验。通过实验可得出结论：电压一定时，导体中的电流与导体的电阻成　 　。
（2）测量小灯泡额定功率。
①小久设计了如图乙所示的电路。闭合开关，观察到小灯泡不发光，电流表无示数，则电压表示数为　 　V。
②小久检查电路时，发现所连接电路存在一处错误。请你在错误的导线上画“×”，用笔画线代替导线，画出正确的连线。
③排除故障后闭合开关，移动滑动变阻器的滑片。当电压表示数为3.8V时，电流表的示数如图丙所示，则电流表示数为　 　A，小灯泡的额定功率为　 　W。
（3）小久找来额定电压为2.5V的小灯泡和开关，利用上述实验用过的电压为6V的电源和“20Ω 1A”的滑动变阻器，设计了如图丁所示的电路，测出了额定电压为2.5V小灯泡的额定功率。请帮他将实验过程补充完整：
①闭合开关S、S1、S2，调节滑动变阻器的滑片，使电压表示数为　 　V时，小灯泡正常发光。
②闭合开关S、S1，断开S2，保持滑片位置不变，读出电压表示数为2.5V。
③　 　（填所有开关的闭合或断开状态），读出电压表的示数为5V。
④小灯泡的额定功率P额= W。
24、某同学采用“伏安法”测量某定值电阻Rx的阻值。
实验次数 1 2 3
电压U/V 1.5 2.0 2.5
电流I/A 0.31 0.41
电阻RX/Ω 4.8 5.0
RX的平均值/Ω
（1）本实验的原理是　 　；
（2）按图甲连接电路时，应先　 　 开关，并将滑动变阻器的滑片P移到　 　位置；
（3）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是　 　；
（4）排除故障后，闭合开关，改变电阻RX两端的电压，进行了三次测量。在第三次测量中电流表的示数如图乙所示，其示数为　 　；根据三次实验数据可得，定值电阻RX的阻值为　 　；（结果保留一位小数）
（5）将电阻RX换成小灯泡，重复上述实验，发现几次实验中所测小灯泡的电阻值相差较大，原因可能是　 　；某同学在连接电路时，不小心将电流表和电压表换了位置，如图所示，可能出现的现象是　 　。
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数
（6）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是　 　
四、计算题。
25、如图所示电路，电源电压不变. 若a处接电压表，闭合开关后电压表示数为6V，电流为0.5A；若a处接电流表，闭合开关后电流表示数为1A．求：
（1）R1的阻值；
（2）电源电压。
26、在图(a)所示的电路中，电源电压为6 V，滑动变阻器R2上标有“100 Ω　1 A”字样．开关S断开时，电流表A示数如图(b)所示．
(1)求电阻R1的阻值．
(2)不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R2的最小阻值．
第17章 欧姆定律 期末练习含答案2023—2024学年人教物理九年级全一册
人教第17章 欧姆定律
一、选择题。（16题）
1、用如图所示电路研究电流跟电压的关系。为了改变定值电阻R两端电压，设计了三种方案。
甲：多节干电池串联接入MN；
乙：电池与滑动变阻器串联接入MN；
丙：电池先后与不同定值电阻R′串联接入MN。
可行的方案是（　　）
A．仅有甲 B．仅有乙
C．仅有甲、乙两种 D．甲、乙、丙都可行
【答案】D。
2、有两个电阻R1和R2，当它们两端的电压之比是4∶3时，通过它们的电流之比是2∶5，则R1和R2的电阻之比是（ ）
A．5∶3 B．10∶3 C．3∶5 D．8∶15
【答案】B
3、在用伏安法测电阻的实验中,有关滑动变阻器的说法不正确的是（ ）
A．改变待测电阻两端的电压
B．改变待测电阻中的电流
C．为了使电流表能选用小量程而使测量结果更准确
D．保护电路中的电路元件
【答案】C
4、测温模拟电路如图1所示，温度表由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示，则当开关S闭合后（ ）
A．电路可测量的最高温度为50℃
B．温度表的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U增大3V，R增大45Ω，电路可测量的最高温度将增大
【答案】D
5、如图所示，将铅笔芯与滑动变阻器串联接成实验电路．闭合开关，移动滑动变阻器的滑片P，可获得多组电压、电流数据，实验可探究的是(　　)
A． 影响铅笔芯电阻大小的因素有哪些
B． 影响电路总电流大小的因素有哪些
C． 铅笔芯的电流与其两端电压的关系
D． 铅笔芯两端电压对其电阻值的影响
【答案】C
6、在探究“电流与电阻关系”的实验中，电源电压保持不变，每次实验中大小都发生改变的是（　　）
A．定值电阻两端的电压
B．滑动变阻器两端的电压
C．电压表与电流表示数的比值
D．定值电阻与滑动变阻器两端电压之比
【答案】C。
7、如图所示，电源电压保持6 V不变，闭合开关S，通过电阻R2的电流是0.5 A，R2＝8 Ω，电压表的示数为（ ）
A．10 V B．6 V C．4 V D．2 V
【答案】C
8、伏安法测电阻实验中，滑动变阻器不能起到的作用是（ ）
A．改变待测电阻两端的电压 B．改变电路中的电流
C．保护电路 D．改变待测电阻的阻值
【答案】D
9、如图所示，图象1和图象2分别是电阻R1与R2的U﹣I图象，分别是图中的1，2，则R1与R2的大小及两电阻串联和并联后的U﹣I图象所在的区域分别是（ ）
A．R1＜R2，两电阻并联后图线在区域Ⅰ
B．R1＜R2，两电阻串联后图线在区域Ⅰ
C．R1＞R2，两电阻并联后图线在区域Ⅲ
D．R1＞R2，两电阻串联后图线在区域Ⅲ
【答案】C
10、有三个电阻，阻值分别为10 Ω、20 Ω、30 Ω，若将它们串联起来，则其等效电阻(　　)
A． 小于10 Ω B． 在10～20 Ω之间
C． 在20～30 Ω之间 D． 大于30 Ω
【答案】D
11、小明在探究“电阻一定时，电流与电压关系”的实验中，连接了如图所示的电路，正准备闭合开关，旁边的小兰急忙拦住他，说接线错了且只要改接一根导线就可以。请你帮助小明指出错误的接线以及正确的改法是（　　）
A．导线①错了，应将导线①左端改接在电压表最右边的接线柱
B．导线②错了，应将导线②上端改接在电流表中间的接线柱
C．导线③错了，应将导线③上端改接在电压表最左边的接线柱
D．导线④错了，应将导线④上端改接在滑动变阻器左上的接线柱
【答案】D。
12、某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。由图中信息可知（ ）
A．B导体的电阻为5Ω
B．A导体的电阻大于B导体的电阻
C．AB串联的电路中电流为0.3A时，串联电路两端的电压为4.5V
D．AB并联在2V的电路中，干路中电流为0.5A
【答案】C
13、在测量电阻的实验中，老师要求同学们用量程为“0～3 V”的电压表，电压恒为6 V的电源，及其他符合实验要求的器材，测出标有“3.8 V”字样的小灯泡正常发光时的电阻，下图是同学们设计的实验电路图，其中合理的是（ ）
【答案】B
14、如图所示电路，电源电压保持不变，当开关S由闭合到断开时，电压表和电流表的示数将（ ）
A．电压表示数减小，电流表示数增大
B．电压表示数不变，电流表示数增大
C．电压表示数增大，电流表示数减小
D．电压表示数不变，电流表示数减小
【答案】D
15、小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（　　）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
【答案】C。
16、如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特．下列叙述不正确的是（ ）
A．R1与R2并联 B．R2阻值为20欧姆
C．R1两端电压为10伏特 D．电流表A的示数为1.0安培
【答案】D
二、填空题。
17、如图所示是“探究电流与电阻的关系”的电路图．将5Ω的定值电阻接入图中A、B两点间，正确操作后，电流表的示数为0.40A．接下来的操作是：断开开关，将5Ω的定值电阻更换为10Ω的定值电阻，再将滑动变阻器的滑片P移到最___（选填“左”或“右”）端，然后闭合开关，移动滑片P，使电压表示数为_____V时，读出电流表的示数．
【答案】右 2
18、如图所示，当S2断开，S1、S3闭合时，电压表的示数为6V，电流表的示数为0.3A；当S2闭合，S1、S3断开时，电压表的示数为4V．则R1=________ Ω，R2=________ Ω。
【答案】20 10
19、在测量电阻Rx阻值的实验中，测得通过电阻Rx的电流为0.5A，此时与电阻Rx并联的电压表的示数如图所示，则电压表的示数为_____ V，电阻Rx的阻值为_____ Ω。
【答案】2 4
20、把R1=5Ω和R2=10Ω的两个电阻串联在电路中，它们的总电阻是________Ω，R1两端电压与R2两端电压之比是_______。
【答案】15 1：2
21、如图所示，闭合开关后，两个电阻是 联的，若电路中的两只电压表的规格完全相同，均有两个量程（0～3V，0～15V）且各元件及连接均完好。闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为 。
【答案】串 4：1
22、如图所示是“探究电流的大小与哪些因素有关”的电路图。实验开始时，滑动变阻器的作用是 _______ 。在探究通过导体的电流与导体两端电压关系时，应保持 _____ 不变，此时滑动变阻器的作用是 _______ ；在探究通过导体的电流与导体电阻关系时，此时应保持 ___________ 不变。
【答案】保护电路 电阻 改变电阻两端电压 电压
三、实验题。
23、小久利用电压恒为6V的电源，额定电压为3.8V的小灯泡，10Ω、20Ω、30Ω、40Ω、50Ω的定值电阻，铭牌上标有“20Ω 1A”的滑动变阻器，电压表电流表，开关，导线完成了下列电学实验。
（1）探究电流与电阻关系。
①他设计的电路图如图甲所示，闭合开关前，滑动变阻器的滑片应调到最　 　（填“左”或“右”）端。他将10Ω的定值电阻接入电路中，调节滑动变阻器的滑片，使定值电阻两端电压为4V读出电流表示数。保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向　 　（填“左”或“右”）端移动。
②他将定值电阻分别单独接入电路中，保持定值电阻两端电压为4V，最多可以完成　 　次实验。通过实验可得出结论：电压一定时，导体中的电流与导体的电阻成　 　。
（2）测量小灯泡额定功率。
①小久设计了如图乙所示的电路。闭合开关，观察到小灯泡不发光，电流表无示数，则电压表示数为　 　V。
②小久检查电路时，发现所连接电路存在一处错误。请你在错误的导线上画“×”，用笔画线代替导线，画出正确的连线。
③排除故障后闭合开关，移动滑动变阻器的滑片。当电压表示数为3.8V时，电流表的示数如图丙所示，则电流表示数为　 　A，小灯泡的额定功率为　 　W。
（3）小久找来额定电压为2.5V的小灯泡和开关，利用上述实验用过的电压为6V的电源和“20Ω 1A”的滑动变阻器，设计了如图丁所示的电路，测出了额定电压为2.5V小灯泡的额定功率。请帮他将实验过程补充完整：
①闭合开关S、S1、S2，调节滑动变阻器的滑片，使电压表示数为　 　V时，小灯泡正常发光。
②闭合开关S、S1，断开S2，保持滑片位置不变，读出电压表示数为2.5V。
③　 　（填所有开关的闭合或断开状态），读出电压表的示数为5V。
④小灯泡的额定功率P额= W。
【答案】（1）①右；右；②4；反比；
（2）①6；②略；③0.3；1.14；
（3）①3.5；③闭合开关S、S2，断开S1；④0.875。
24、某同学采用“伏安法”测量某定值电阻Rx的阻值。
实验次数 1 2 3
电压U/V 1.5 2.0 2.5
电流I/A 0.31 0.41
电阻RX/Ω 4.8 5.0
RX的平均值/Ω
（1）本实验的原理是　 　；
（2）按图甲连接电路时，应先　 　 开关，并将滑动变阻器的滑片P移到　 　位置；
（3）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是　 　；
（4）排除故障后，闭合开关，改变电阻RX两端的电压，进行了三次测量。在第三次测量中电流表的示数如图乙所示，其示数为　 　；根据三次实验数据可得，定值电阻RX的阻值为　 　；（结果保留一位小数）
（5）将电阻RX换成小灯泡，重复上述实验，发现几次实验中所测小灯泡的电阻值相差较大，原因可能是　 　；某同学在连接电路时，不小心将电流表和电压表换了位置，如图所示，可能出现的现象是　 　。
A．小灯泡不发光，电压表没有示数
B．小灯泡不发光，电流表没有示数
C．小灯泡正常发光，电压表没有示数
D．小灯泡正常发光，电流表没有示数
（6）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是　 　
【答案】（1）R＝； （2）断开；阻值最大；
（3）电压表并联在变阻器的两端了； （4）0.48A；5.0Ω；
（5）灯泡的电阻受温度的影响；B； （6）C。
四、计算题。
25、如图所示电路，电源电压不变. 若a处接电压表，闭合开关后电压表示数为6V，电流为0.5A；若a处接电流表，闭合开关后电流表示数为1A．求：
（1）R1的阻值；
（2）电源电压。
【答案】（1）12Ω （2）12V
【解析】（1）当a处接电压表,闭合开关,两电阻串联,电压表测R1两端的电压，电流表侧电路电流，由欧姆定律可知R1＝＝12Ω；
（2）当a处接电压表，闭合开关，两电阻串联,由欧姆定律得：
0.5A ① ,
当a处接电流表，闭合开关后，电路中只有R2连入，
由欧姆定律得：1A- ② ,
①②联立解得R2＝12Ω U＝12V
答：（1）R1的阻值为12Ω；（2）电源电压为12V。
26、在图(a)所示的电路中，电源电压为6 V，滑动变阻器R2上标有“100 Ω　1 A”字样．开关S断开时，电流表A示数如图(b)所示．
(1)求电阻R1的阻值．
(2)不改变电表量程，闭合开关S，在移动变阻器滑片P的过程中，使电流表示数的变化量最大，求滑动变阻器R2的最小阻值．
【答案】15 Ω 30 Ω
