北师大版八年级下册物理(新)第六章常见的光学仪器第3节《生活中的透镜》课件

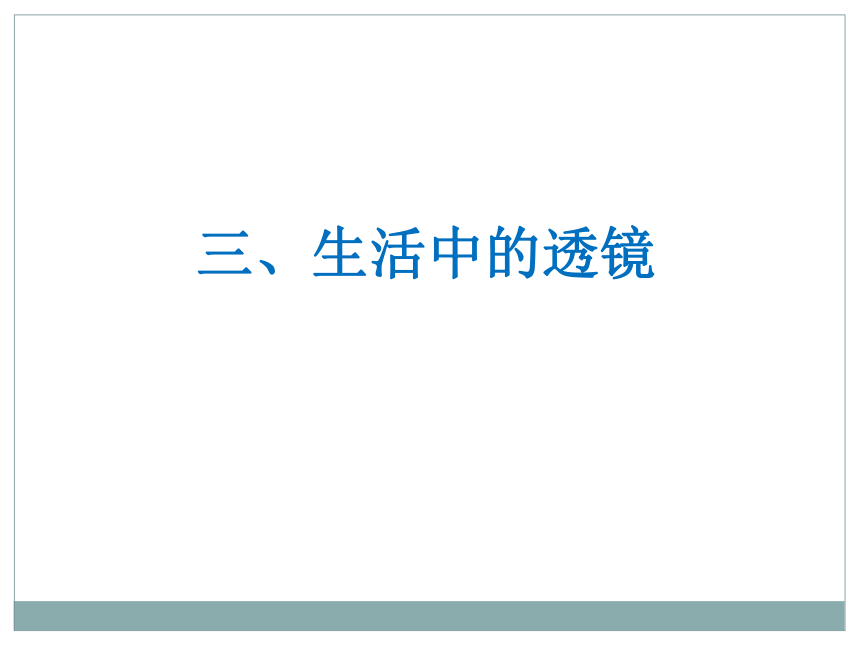

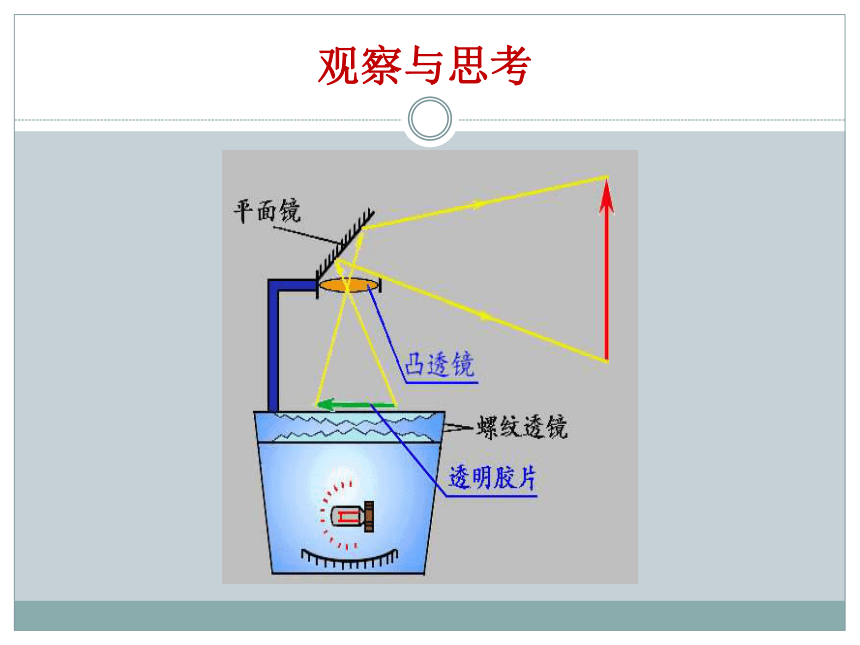

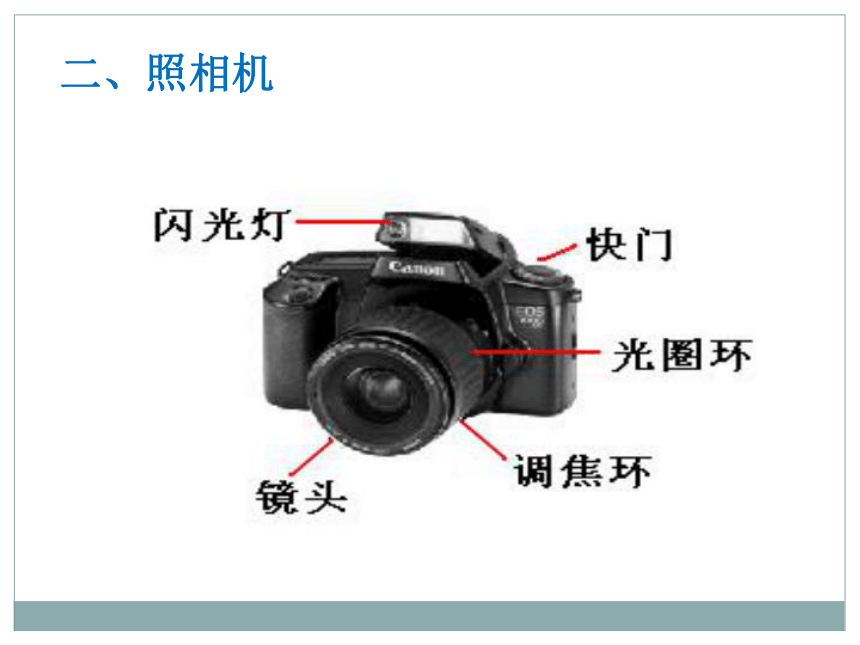

课件26张PPT。三、生活中的透镜透镜在日常生活中的应用数码摄像机上的透镜透镜在日常生活中的应用投影机上的透镜透镜显微镜上的透镜天文望远镜上的透镜透镜在日常生活中的应用 透镜在日常生活中的应用望远镜上的透镜一、幻灯机和投影片凸透镜平面镜螺纹透镜图案通过凸透镜形成一个放大的、倒立的实像。观察与思考二、照相机照相机成像的光路示意图像物凸透镜 像与物在透镜两侧，照相机能成倒立的、缩小的实像。由目镜和物镜组成（1）伽利略望远镜：目镜是凹透镜，物镜是凸透镜（2）开普勒望远镜：目镜是凸透镜，物镜也是凸透镜，但物镜的焦距长，目镜的焦距短。可看到一个正立放大的虚像可看到一个倒立当大的虚像三、望远镜望远镜的发展伽利略望远镜早期的伽利略望远镜数码望远镜开普勒望远镜开普勒空间望远镜全球最大的单镜面光学望远镜欧洲xmm空间望远镜数字式巡天望远镜（1）目镜是凸透镜，物镜也是凸透镜（2）显微镜与开普勒望远镜的区别:显微镜的物镜的焦距很短，目镜的焦距很长； 开普勒望远镜物镜的焦距长，目镜的焦距短。四、显微镜 当远处的物体在物镜的两倍焦距以外时，物体成一个倒立缩小的实像，调节目镜与物镜的距离，使缩小的实像在目镜的一倍焦距内，经过目镜可看到一个倒立放大的虚像，从而能看到远处的物体。 当近处的物体在物镜的一倍焦距和两倍焦距以间时，物体成一个倒立放大的实像，调节目镜与物镜的距离，使放大的实像在目镜的一倍焦距内，经过目镜可看到一个倒立放大的虚像，从而能看清很微小的物体. 开普勒望远镜成像原理： 显微镜成像原理：显微镜的发展早期的显微镜教学用生物显微镜金相显微镜手术显微镜实体显微镜扫描探针显微镜三维视频显微镜扫描电子显微镜透射电子显微镜1．面对幻灯机幕布，将印有“h”字样的幻灯片插入框中，调节镜头后，在幕布上出现的画面应该是 [　 ]　
　　
2．要使幻灯片在幕布上的清晰象更大一些，则应该将 [ 　]
A．幻灯机靠近幕布，把镜头略靠近物体
B．幻灯机向后离幕布远些，把镜头略靠近物体
C．幻灯机靠近幕布，把镜头略远离物体
D．幻灯机向后离幕布远些，把镜头略远离物体CB3．如图2所示，S′是物体S经过凸透镜所成的象，那么这个图是表示什么的成像示意图 （ ）
A．照相机 　　B．放大镜
C．幻灯机　 　D．投影仪4.下列不属于透镜在日常生活中应用的是（ ）。
A 照相机 B.放大镜 C.投影仪 D.潜望镜
5.照相机镜头相当于一个_____，来自物体的光经过照相机镜头后会聚在胶卷上，形成一个_____（“放大”或“缩小”）的像。
B凸透镜缩小D1、旋转“调焦环”是调节什么？
2、光圈和快门分别控制什么？
3、快门和光圈共同控制什么？ 调节镜头到胶片的距离。调焦环是相机上控制镜头伸缩的装置。光圈是相机镜头中控制光通量的装置。

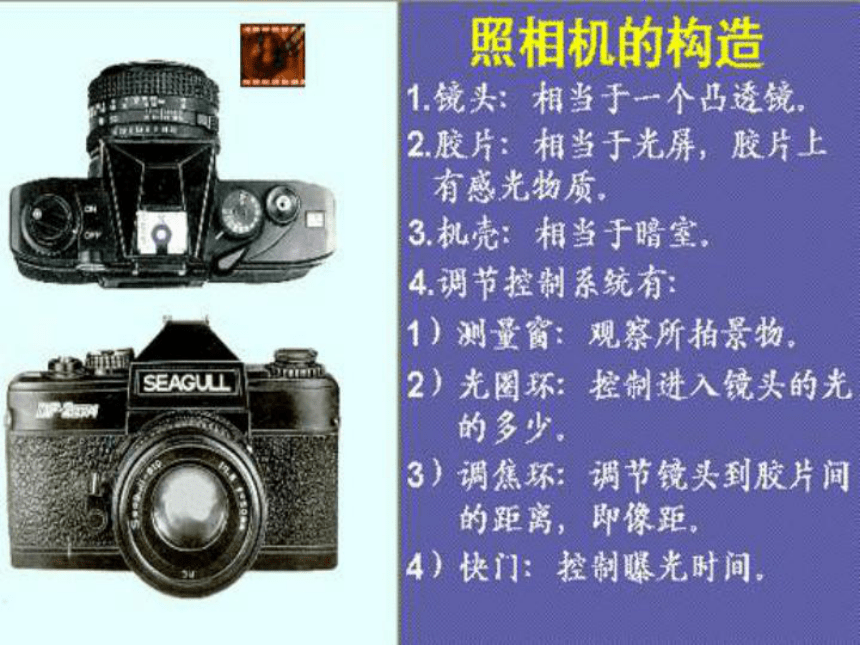

快门是相机中控制曝光时间长短的装置。共同控制曝光量。拓展：照相机的知识
