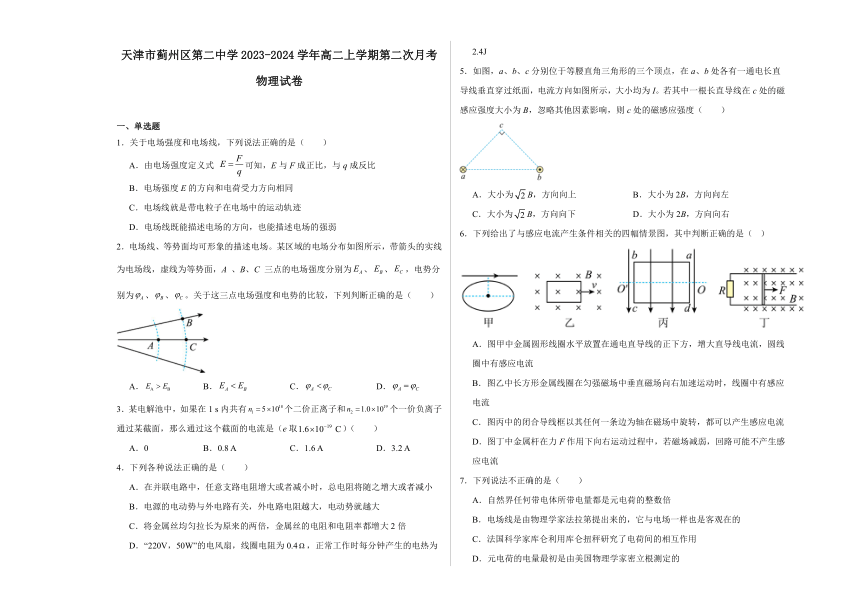

天津市蓟州区第二中学2023-2024学年高二上学期第二次月考
物理试卷
一、单选题
1．关于电场强度和电场线，下列说法正确的是（　　）
A．由电场强度定义式 可知，E与F成正比，与q成反比
B．电场强度E的方向和电荷受力方向相同
C．电场线就是带电粒子在电场中的运动轨迹
D．电场线既能描述电场的方向，也能描述电场的强弱
2．电场线、等势面均可形象的描述电场。某区域的电场分布如图所示，带箭头的实线为电场线，虚线为等势面，A 、B、C 三点的电场强度分别为、、，电势分别为、、。关于这三点电场强度和电势的比较，下列判断正确的是（　　）
A． B． C． D．
3．某电解池中，如果在1 s内共有个二价正离子和个一价负离子通过某截面，那么通过这个截面的电流是（e取）（　　）
A．0 B．0.8 A C．1.6 A D．3.2 A
4．下列各种说法正确的是（　　）
A．在并联电路中，任意支路电阻增大或者减小时，总电阻将随之增大或者减小
B．电源的电动势与外电路有关，外电路电阻越大，电动势就越大
C．将金属丝均匀拉长为原来的两倍，金属丝的电阻和电阻率都增大2倍
D．“220V，50W”的电风扇，线圈电阻为0.4，正常工作时每分钟产生的电热为2.4J
5．如图，a、b、c分别位于等腰直角三角形的三个顶点，在a、b处各有一通电长直导线垂直穿过纸面，电流方向如图所示，大小均为I。若其中一根长直导线在c处的磁感应强度大小为B，忽略其他因素影响，则c处的磁感应强度（　　）
A．大小为B，方向向上 B．大小为2B，方向向左
C．大小为B，方向向下 D．大小为2B，方向向右
6．下列给出了与感应电流产生条件相关的四幅情景图，其中判断正确的是（ ）
A．图甲中金属圆形线圈水平放置在通电直导线的正下方，增大直导线电流，圆线圈中有感应电流
B．图乙中长方形金属线圈在匀强磁场中垂直磁场向右加速运动时，线圈中有感应电流
C．图丙中的闭合导线框以其任何一条边为轴在磁场中旋转，都可以产生感应电流
D．图丁中金属杆在力F作用下向右运动过程中，若磁场减弱，回路可能不产生感应电流
7．下列说法不正确的是（　　）
A．自然界任何带电体所带电量都是元电荷的整数倍
B．电场线是由物理学家法拉第提出来的，它与电场一样也是客观在的
C．法国科学家库仑利用库仑扭秤研究了电荷间的相互作用
D．元电荷的电量最初是由美国物理学家密立根测定的

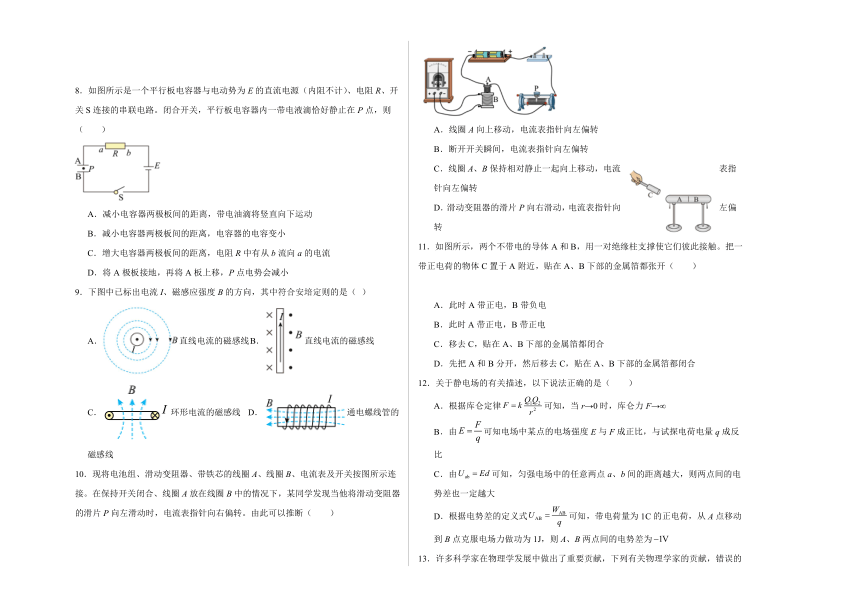

8．如图所示是一个平行板电容器与电动势为E的直流电源（内阻不计）、电阻R、开关S连接的串联电路。闭合开关，平行板电容器内一带电液滴恰好静止在P点，则（　　）
A．减小电容器两极板间的距离，带电油滴将竖直向下运动
B．减小电容器两极板间的距离，电容器的电容变小
C．增大电容器两极板间的距离，电阻R中有从b流向a的电流
D．将A极板接地，再将A板上移，P点电势会减小
9．下图中已标出电流I、磁感应强度B的方向，其中符合安培定则的是（ ）
A．直线电流的磁感线 B．直线电流的磁感线
C．环形电流的磁感线 D．通电螺线管的磁感线
10．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流表及开关按图所示连接。在保持开关闭合、线圈A放在线圈B中的情况下，某同学发现当他将滑动变阻器的滑片P向左滑动时，电流表指针向右偏转。由此可以推断（　　）
A．线圈A向上移动，电流表指针向左偏转
B．断开开关瞬间，电流表指针向左偏转
C．线圈A、B保持相对静止一起向上移动，电流表指针向左偏转
D．滑动变阻器的滑片P向右滑动，电流表指针向左偏转
11．如图所示，两个不带电的导体A和B，用一对绝缘柱支撑使它们彼此接触。把一带正电荷的物体C置于A附近，贴在A、B下部的金属箔都张开（　　）
A．此时A带正电，B带负电
B．此时A带正电，B带正电
C．移去C，贴在A、B下部的金属箔都闭合
D．先把A和B分开，然后移去C，贴在A、B下部的金属箔都闭合
12．关于静电场的有关描述，以下说法正确的是（ ）
A．根据库仑定律可知，当r→0时，库仑力F→∞
B．由可知电场中某点的电场强度E与F成正比，与试探电荷电量q成反比
C．由可知，匀强电场中的任意两点a、b间的距离越大，则两点间的电势差也一定越大
D．根据电势差的定义式可知，带电荷量为1C的正电荷，从A点移动到B点克服电场力做功为1J，则A、B两点间的电势差为
13．许多科学家在物理学发展中做出了重要贡献，下列有关物理学家的贡献，错误的是（　　）
A．安培提出了分子电流假说，能够解释一些磁现象
B．奥斯特发现了电流的磁效应，首次揭示了电现象和磁现象间的某种联系
C．麦克斯韦提出周期性变化的电磁和磁场可以形成电磁波，并提出光就是电磁波的假设
D．洛仑兹通过实验捕捉到了电磁波，证实了麦克斯韦的电磁场理论
二、多选题（新）
14．在如图所示电路中，，当变阻器的滑片P由中点向a端移动时，下列说法中正确的是（　　）
A．电源的输出功率减小
B．电阻消耗的电功率增大
C．电压表示数变小，电流表示数变大
D．电压表示数变大，电流表示数变小
15．图甲为某电源的图线，图乙为某小灯泡的图线，则下列说法中正确的是（ ）
A．电源的内阻为5Ω B．电源的电动势为1.5V
C．小灯泡的电阻随着功率的增大而增大
D．把电源和小灯泡组成闭合回路，电源的输出功率约为0.3W
16．在如图所示的图像中，直线Ⅰ为某一电源的路端电压与电流的关系图线，直线Ⅱ为某一电阻R的图线。用该电源直接与电阻R相连组成闭合电路，由图像可知（　　）
A．电源的电动势为3V，内阻为0.5Ω
B．电阻R的阻值为1Ω
C．电源的输出功率为6W
D．电源的效率为50%
17．如图所示，虚线a、b、c是电场中的三个等势面，实线为一个带负电的质点仅在电场力作用下的运动轨迹，P、Q是轨迹上的两点。下列说法正确的是（　　）
A．质点在Q点时的电势能比P点时小
B．质点在Q点时的加速度方向与等势面a垂直
C．三个等势面中等势面a的电势最低
D．质点在Q点时的加速度比P点时大
18．如图所示是一个说明示波管工作原理的示意图，电子经电压加速后垂直进入偏转电场，离开电场时的偏转量是h，两平行板间的距离为d，电势差为，板长为L。为了提高示波管的灵敏度（每单位电压引起的偏转量即）可采用的方法是（　　）
A．增大两板间的电势差 B．尽可能使板长L短些
C．使加速电压降低些 D．尽可能使板间距离d小些
19．有一合金制成的圆柱体。为测量该合金的电阻率，现用伏安法测量圆柱体两端的电阻，用螺旋测微器测量该圆柱体的直径，用游标卡尺测量该圆柱体的长度，螺旋测微器和游标卡尺的示数如图甲和乙所示。流经圆柱体的电流为，圆柱体两端的电压为，圆柱体的直径和长度分别用D、表示，则（　　）
A．圆柱体的直径为 B．圆柱体的直径为
C．圆柱体的长度为 D．该合金的电阻率为
20．在“测定金属的电阻率”的实验中，以下操作中错误的是（　　）
A．用米尺测量金属丝的全长，且测量三次，算出其平均值，然后再将金属丝接入电路中 B．用伏安法测电阻时，采用电流表内接法，多次测量后算出平均值
C．用螺旋测微器在金属丝三个不同部位各测量一次直径，算出其平均值
D．实验中应保持金属丝的温度大致保持不变
21．用如图甲所示的电路来测量电池电动势和内阻，根据测得的数据作出了如图乙所示的图线，由图乙可知（　　）
A．电池电动势的测量值是1.40 V B．电池内阻的测量值是
C．外电路发生短路时的电流为0.40 A D．电动势的测量值小于其真实值，内电阻的测量值小于其真实值
22．小杜家里新装修时使用了一批照明卤钨灯泡，如图a所示。小杜利用多用电表测量该灯泡的电阻，以下操作不正确的是（　　）
A．小杜选好“×100”，红黑表笔短接后指针位置如图b所示，则他应该调节“S”进行调零 B．调零后，用红黑表笔分别接触灯泡的两脚，发现指针偏角太小，则需要更换“×1k”挡位 C．每次换挡后不需重新进行欧姆调零
D．正确选择挡位后，指针位置如图c所示，则该灯泡电阻为220Ω
三、解答题
23．如图所示，M为一线圈电阻的电动机，R=24，电源电动势E=40V。当S断开时，电流表的示数I1=1.6A，当S闭合时，电流表的示数为I2=4.0A，电表内阻不计。 求： （1）电源内阻r0； （2）开关S闭合时电动机发热消耗的功率和转化为机械能的功率；（3）开关S闭合时电源输出功率和电源的效率。
参考答案：
1．D
2．A
3．D
4．A
5．C
6．D
7．B
8．D
9．C
10．D
11．C
12．D
13．D
14．ABD
15．BCD
16．AB
17．AB
18．BC
19．CD
20．AC
21．AB
22．AD
23．（1）；（2）2.5W，87.5W；（3）144W，90%
