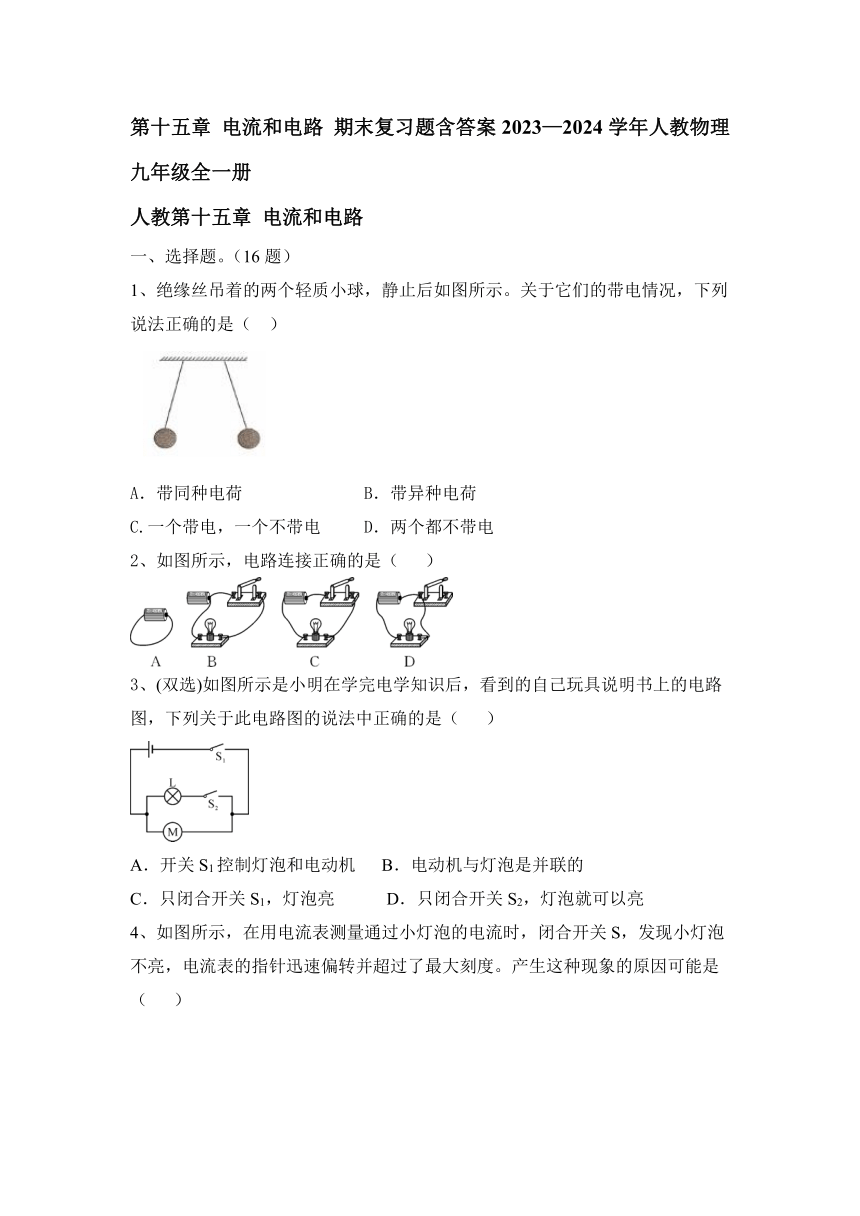

第十五章 电流和电路 期末复习题（含答案）2023—2024学年人教物理九年级全一册

第十五章 电流和电路 期末复习题含答案2023—2024学年人教物理九年级全一册
人教第十五章 电流和电路
一、选择题。（16题）
1、绝缘丝吊着的两个轻质小球，静止后如图所示。关于它们的带电情况，下列说法正确的是（ ）
A．带同种电荷 B．带异种电荷
C.一个带电，一个不带电 D．两个都不带电
2、如图所示，电路连接正确的是（ ）
3、(双选)如图所示是小明在学完电学知识后，看到的自己玩具说明书上的电路图，下列关于此电路图的说法中正确的是（ ）
A．开关S1控制灯泡和电动机 B．电动机与灯泡是并联的
C．只闭合开关S1，灯泡亮 D．只闭合开关S2，灯泡就可以亮

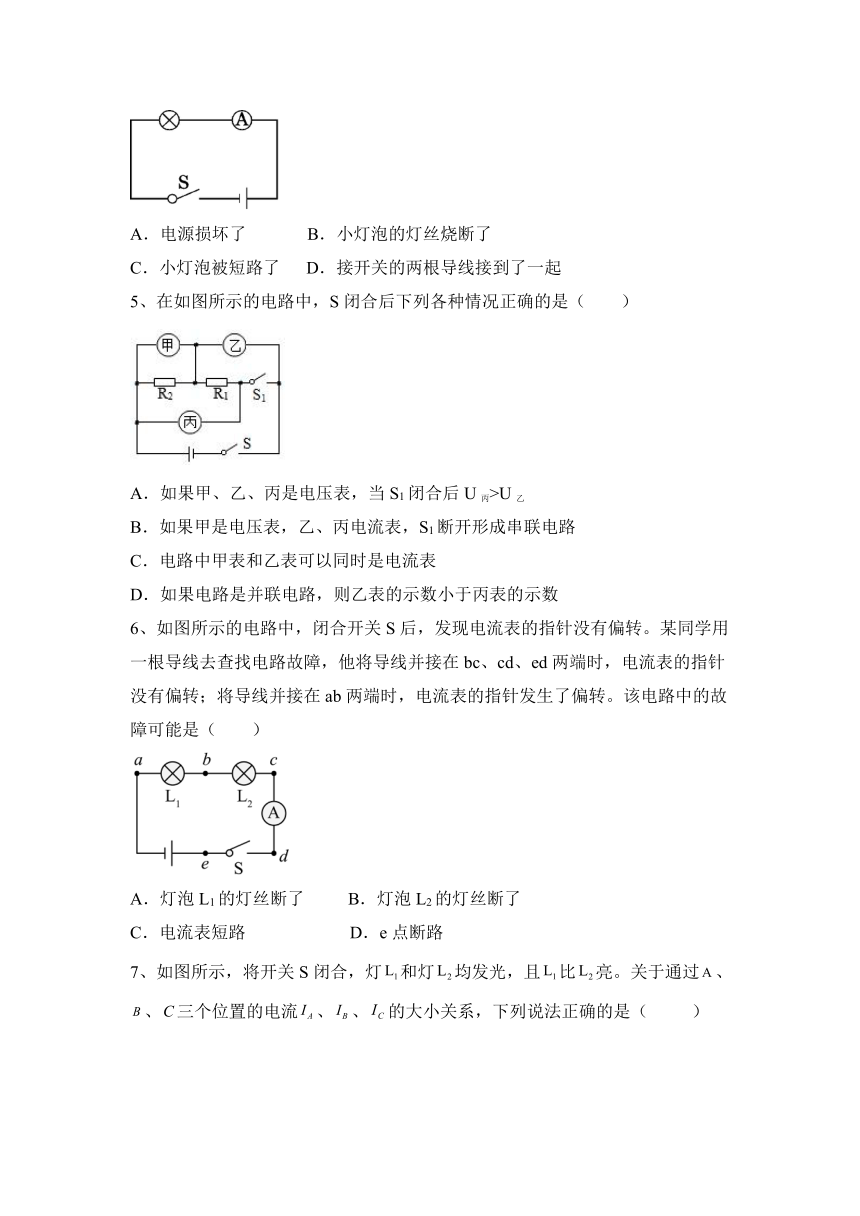

4、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
5、在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙>U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数小于丙表的示数
6、如图所示的电路中，闭合开关S后，发现电流表的指针没有偏转。某同学用一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表的指针没有偏转；将导线并接在ab两端时，电流表的指针发生了偏转。该电路中的故障可能是（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电流表短路 D．e点断路

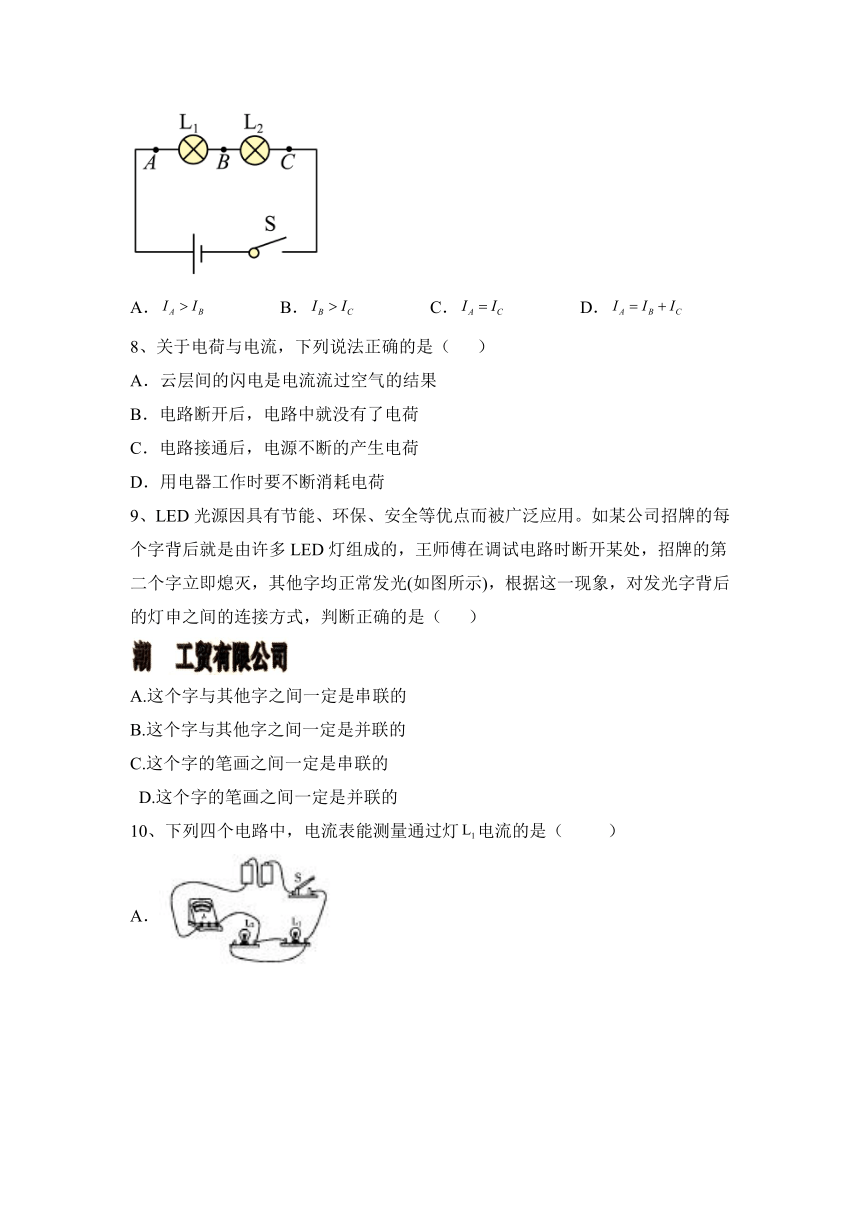

7、如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A． B． C． D．
8、关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
9、LED光源因具有节能、环保、安全等优点而被广泛应用。如某公司招牌的每个字背后就是由许多LED灯组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其他字均正常发光(如图所示)，根据这一现象，对发光字背后的灯申之间的连接方式，判断正确的是（ ）
A.这个字与其他字之间一定是串联的
B.这个字与其他字之间一定是并联的
C.这个字的笔画之间一定是串联的
D.这个字的笔画之间一定是并联的
10、下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
11、如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
12、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A.有原子核发生了转移 B.有电子发生了转移
C.摩擦创造了正电荷 D.摩擦创造了负电荷
13、如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d C．e和f D．g和h

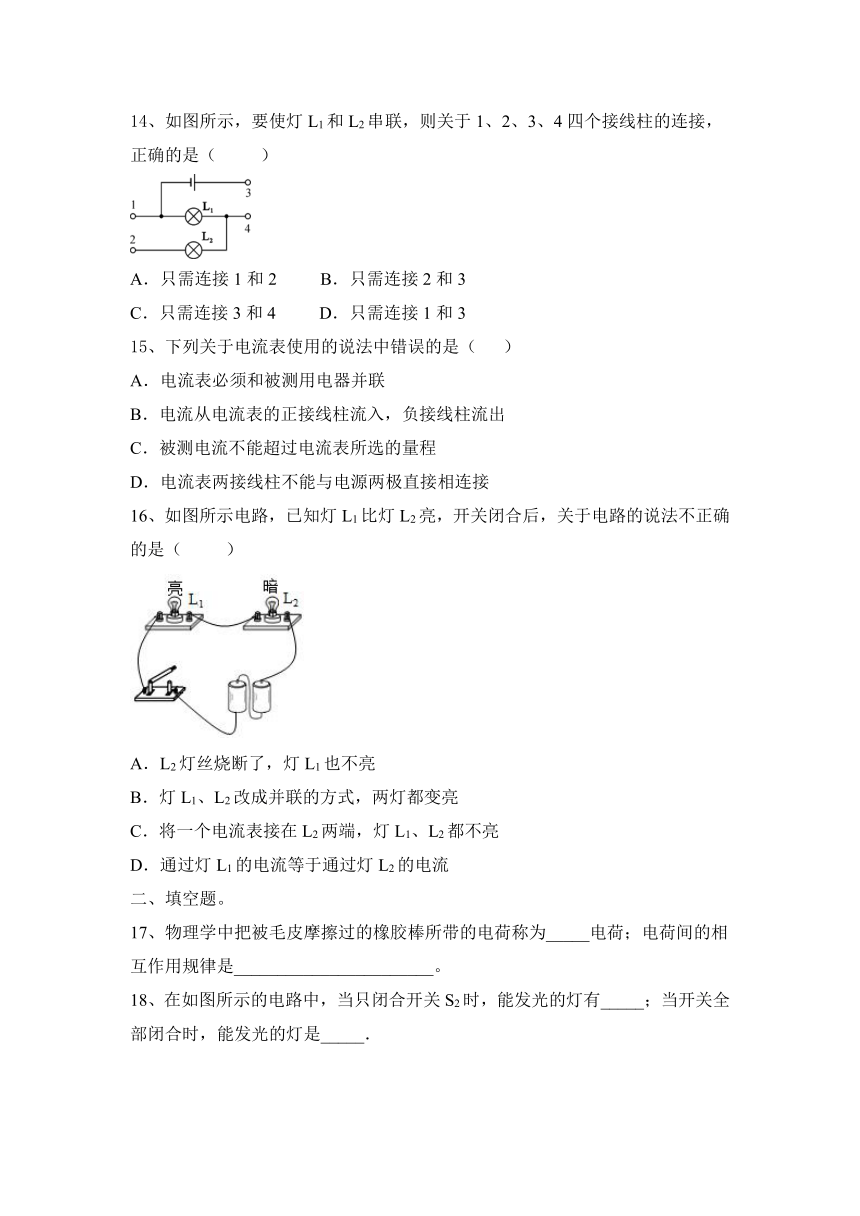

14、如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是（ ）
A．只需连接1和2 B．只需连接2和3
C．只需连接3和4 D．只需连接1和3
15、下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
16、如图所示电路，已知灯L1比灯L2亮，开关闭合后，关于电路的说法不正确的是（ ）
A．L2灯丝烧断了，灯L1也不亮
B．灯L1、L2改成并联的方式，两灯都变亮
C．将一个电流表接在L2两端，灯L1、L2都不亮
D．通过灯L1的电流等于通过灯L2的电流
二、填空题。
17、物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。
18、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
19、如图所示电路中，只闭合开关　 　时，灯L1和灯L2并联；只闭合开关　 　时，灯L1与L2串联；只闭合开关S1和S2时，电路处于　 　（填“通路”、“断路”或“短路”）状态。
20、右图是实验室常用的一种电流表,其零刻度不在表盘的最左端。当导线a、b 分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。此时,电流是从导线　 　(选填“a”或“b”)流入电流表,其示数是　　 A。为了增大指针的偏转角度从而减小读数误差,应将导线a与标有“　　　　”的接线柱相连,b与标有“　　”的接线柱相连。
21、如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
三、作图题。
23、高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。请设计电路将右图连接起来。
四、实验题。
24、小明在实验时连接了如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题。请你帮他根据老师的问题，判断故障。
（1）电路中其中一个灯泡短路了，对吗？ 因为如果是其中的一个灯泡短路了，则 ，所以肯定 (选填“是”或“不是”)其中的一个灯泡短路。
（2）电路中其中一个灯泡灯丝断了，即断路了，对吗？ 因为其中的一个灯泡断路，则 ，所以断定 （填“是”或“不是”）其中的一个灯泡断路了。
25、为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中（1）、（2）、（3）所示，可读出：I1=0.5A，I2=______A，I=______A.
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：______。
（5）小敏连接了如图的实物连接图，此时，电流表测的是______（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
四、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
第十五章 电流和电路 期末复习题含答案2023—2024学年人教物理九年级全一册
人教第十五章 电流和电路
一、选择题。（16题）
1、绝缘丝吊着的两个轻质小球，静止后如图所示。关于它们的带电情况，下列说法正确的是（ ）
A．带同种电荷 B．带异种电荷
C.一个带电，一个不带电 D．两个都不带电
【答案】A
2、如图所示，电路连接正确的是（ ）
【答案】C
3、(双选)如图所示是小明在学完电学知识后，看到的自己玩具说明书上的电路图，下列关于此电路图的说法中正确的是（ ）
A．开关S1控制灯泡和电动机 B．电动机与灯泡是并联的
C．只闭合开关S1，灯泡亮 D．只闭合开关S2，灯泡就可以亮
【答案】AB
4、如图所示，在用电流表测量通过小灯泡的电流时，闭合开关S，发现小灯泡不亮，电流表的指针迅速偏转并超过了最大刻度。产生这种现象的原因可能是（ ）
A．电源损坏了 B．小灯泡的灯丝烧断了
C．小灯泡被短路了 D．接开关的两根导线接到了一起
【答案】C
5、在如图所示的电路中，S闭合后下列各种情况正确的是（　　）
A．如果甲、乙、丙是电压表，当S1闭合后U丙>U乙
B．如果甲是电压表，乙、丙电流表，S1断开形成串联电路
C．电路中甲表和乙表可以同时是电流表
D．如果电路是并联电路，则乙表的示数小于丙表的示数
【答案】A
6、如图所示的电路中，闭合开关S后，发现电流表的指针没有偏转。某同学用一根导线去查找电路故障，他将导线并接在bc、cd、ed两端时，电流表的指针没有偏转；将导线并接在ab两端时，电流表的指针发生了偏转。该电路中的故障可能是（　　）
A．灯泡L1的灯丝断了 B．灯泡L2的灯丝断了
C．电流表短路 D．e点断路
【答案】A
7、如图所示，将开关S闭合，灯和灯均发光，且比亮。关于通过、、三个位置的电流、、的大小关系，下列说法正确的是（ ）
A． B． C． D．
【答案】C
8、关于电荷与电流，下列说法正确的是（ ）
A．云层间的闪电是电流流过空气的结果
B．电路断开后，电路中就没有了电荷
C．电路接通后，电源不断的产生电荷
D．用电器工作时要不断消耗电荷
【答案】A
9、LED光源因具有节能、环保、安全等优点而被广泛应用。如某公司招牌的每个字背后就是由许多LED灯组成的，王师傅在调试电路时断开某处，招牌的第二个字立即熄灭，其他字均正常发光(如图所示)，根据这一现象，对发光字背后的灯申之间的连接方式，判断正确的是（ ）
A.这个字与其他字之间一定是串联的
B.这个字与其他字之间一定是并联的
C.这个字的笔画之间一定是串联的
D.这个字的笔画之间一定是并联的
【答案】B
10、下列四个电路中，电流表能测量通过灯电流的是（ ）
A．
B．
C．
D．
【答案】D
11、如图所示，当开关S1闭合，S2断开时，电流表的示数为0.7A，若只闭合S2而断开S1时，电流表的示数为0.42A，则通过L2的电流是（ ）
A．0.7A B．0.42A C．0.28A D．1.12A
【答案】C
12、被丝绸摩擦过的玻璃棒带上正电荷，这是因为（ ）
A.有原子核发生了转移 B.有电子发生了转移
C.摩擦创造了正电荷 D.摩擦创造了负电荷
【答案】B
13、如图所示电路，闭合开关S，灯泡L1、L2都发光．现将一根导线接在该电路中的某两个接线柱上，会导致两灯同时熄灭的是（ ）
A．a和b B．c和d C．e和f D．g和h
【答案】D
14、如图所示，要使灯L1和L2串联，则关于1、2、3、4四个接线柱的连接，正确的是（ ）
A．只需连接1和2 B．只需连接2和3
C．只需连接3和4 D．只需连接1和3
【答案】B
15、下列关于电流表使用的说法中错误的是（ ）
A．电流表必须和被测用电器并联
B．电流从电流表的正接线柱流入，负接线柱流出
C．被测电流不能超过电流表所选的量程
D．电流表两接线柱不能与电源两极直接相连接
【答案】A
16、如图所示电路，已知灯L1比灯L2亮，开关闭合后，关于电路的说法不正确的是（ ）
A．L2灯丝烧断了，灯L1也不亮
B．灯L1、L2改成并联的方式，两灯都变亮
C．将一个电流表接在L2两端，灯L1、L2都不亮
D．通过灯L1的电流等于通过灯L2的电流
【答案】C
二、填空题。
17、物理学中把被毛皮摩擦过的橡胶棒所带的电荷称为_____电荷；电荷间的相互作用规律是_______________________。
【答案】负 同种电荷相互排斥，异种电荷相互吸引
18、在如图所示的电路中，当只闭合开关S2时，能发光的灯有_____；当开关全部闭合时，能发光的灯是_____．
【答案】L2和L3 L1和L3
19、如图所示电路中，只闭合开关　 　时，灯L1和灯L2并联；只闭合开关　 　时，灯L1与L2串联；只闭合开关S1和S2时，电路处于　 　（填“通路”、“断路”或“短路”）状态。
【答案】S1S3；S2；短路
20、右图是实验室常用的一种电流表,其零刻度不在表盘的最左端。当导线a、b 分别与标有“-”和“3”的接线柱相连时,电流表指针偏转情况如图所示。此时,电流是从导线　 　(选填“a”或“b”)流入电流表,其示数是　　 A。为了增大指针的偏转角度从而减小读数误差,应将导线a与标有“　　　　”的接线柱相连,b与标有“　　”的接线柱相连。
【答案】a　 0.4　0.6
21、如图甲所示电路，当开关S1、S2闭合后，A2与R2是_______（选填“串”或“并”）联的，电流表A1测量的是通过_______（选填“干路”“R1”或“R2”）的电流，若电流表的指针偏转都如图乙所示，则通过R1的电流为______A，通过R2的电流为______A。
【答案】串 干路 1.12 0.28
22、如图所示，绸子与玻璃棒摩擦后都带上了电，绸子带______电。用这个带电的玻璃棒去靠近细线悬挂着的轻质小球，小球被吸引过来，则小球______（选填“一定带正电”、“一定带负电”或“可能不带电”）。
【答案】负 可能不带电
三、作图题。
23、高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”。如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用。请设计电路将右图连接起来。
【答案】如图所示：
四、实验题。
24、小明在实验时连接了如图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题。请你帮他根据老师的问题，判断故障。
（1）电路中其中一个灯泡短路了，对吗？ 因为如果是其中的一个灯泡短路了，则 ，所以肯定 (选填“是”或“不是”)其中的一个灯泡短路。
（2）电路中其中一个灯泡灯丝断了，即断路了，对吗？ 因为其中的一个灯泡断路，则 ，所以断定 （填“是”或“不是”）其中的一个灯泡断路了。
【答案】（1）不对 另一个灯泡发光 不是；
（2）对 另一个灯泡不发光 是
25、为了探究并联电路的电流规律，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路上，闭合开关后，看到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：______ 。
（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图中（1）、（2）、（3）所示，可读出：I1=0.5A，I2=______A，I=______A.
（4）为了验证以上并联电路电流规律的普遍性，小薇可以采用的方法是：______。
（5）小敏连接了如图的实物连接图，此时，电流表测的是______（选填“L1”、“L2”或“干路”）的电流，若要测灯L2的电流，请你在图上只改动一根导线，完成电路的连接。（在需改动的导线上打“×”，再画出重新连接后的导线）
【答案】断开 L1或电流表断路 0.52 1
换用不同规格的灯泡重复实验 干路
四、计算类综合题。
26、某同学接成如图（a）所示的电路。当开关闭合后，两灯都正常发光，两只电流表的指针所指位置均如图（b）所示，求：
（1）通过灯L1的电流为多大？
（2）通过L2的电流为多大？
（3）若在工作过程中一条支路突然烧断，试说明电流表A1的示数将发生什么变化？
【答案】（1）通过灯L1的电流为1.2 A
（2）通过L2的电流为0.3 A
（3）电流表A1的示数将变小
