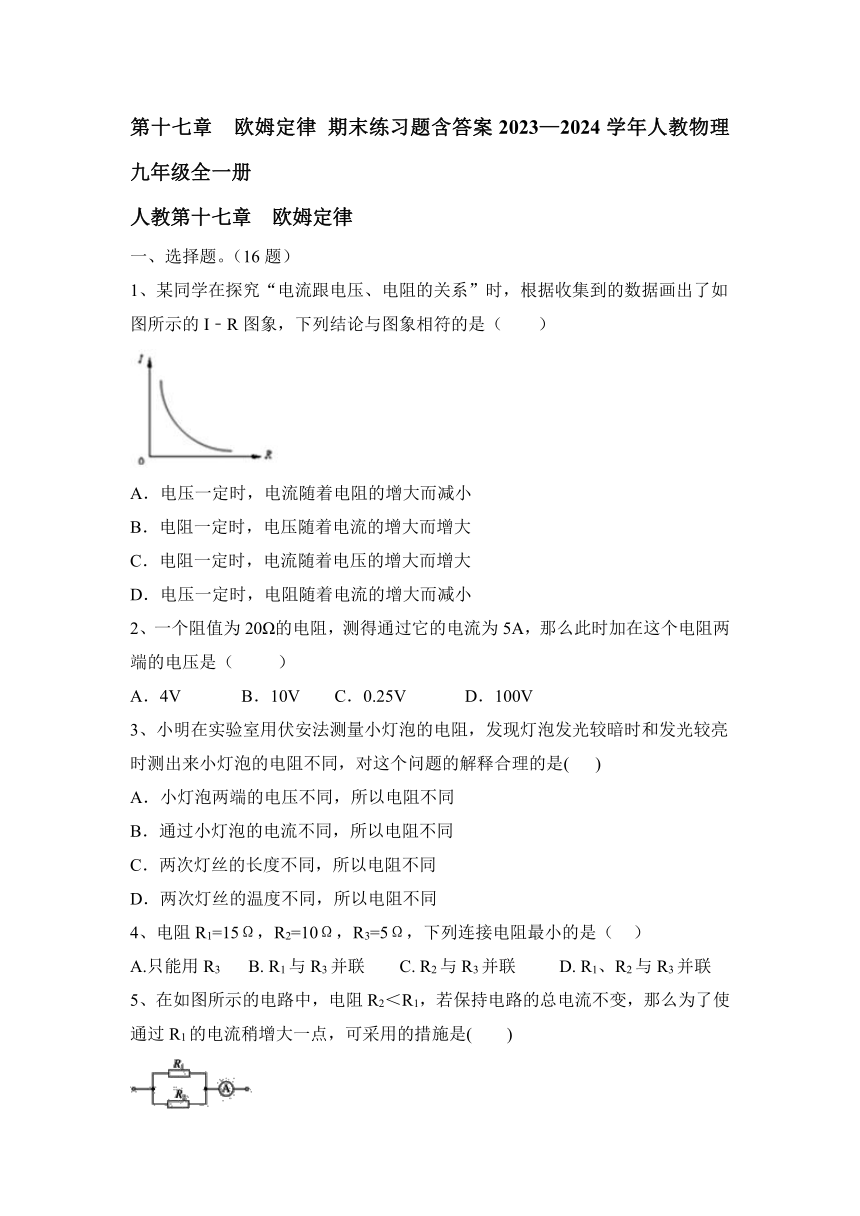

第十七章 欧姆定律 期末练习题（含答案）2023—2024学年人教物理九年级全一册

第十七章 欧姆定律 期末练习题含答案2023—2024学年人教物理九年级全一册
人教第十七章 欧姆定律
一、选择题。（16题）
1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
2、一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
3、小明在实验室用伏安法测量小灯泡的电阻，发现灯泡发光较暗时和发光较亮时测出来小灯泡的电阻不同，对这个问题的解释合理的是( )
A．小灯泡两端的电压不同，所以电阻不同
B．通过小灯泡的电流不同，所以电阻不同
C．两次灯丝的长度不同，所以电阻不同
D．两次灯丝的温度不同，所以电阻不同
4、电阻R1=15Ω，R2=10Ω，R3=5Ω，下列连接电阻最小的是（ ）
A.只能用R3 B. R1与R3并联 C. R2与R3并联 D. R1、R2与R3并联

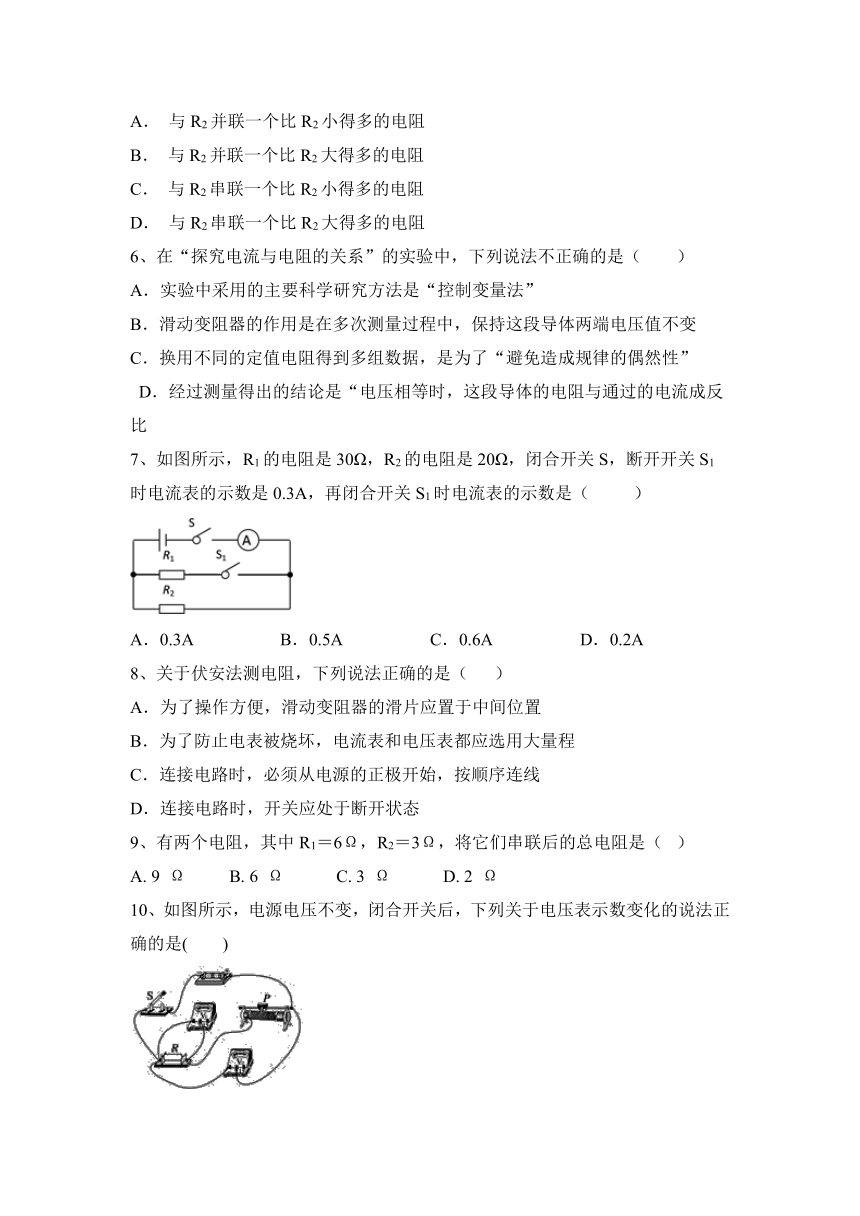

5、在如图所示的电路中，电阻R2＜R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是(　　)
A． 与R2并联一个比R2小得多的电阻
B． 与R2并联一个比R2大得多的电阻
C． 与R2串联一个比R2小得多的电阻
D． 与R2串联一个比R2大得多的电阻
6、在“探究电流与电阻的关系”的实验中，下列说法不正确的是（　　）
A．实验中采用的主要科学研究方法是“控制变量法”
B．滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变
C．换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性”
D．经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比
7、如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A B．0.5A C．0.6A D．0.2A
8、关于伏安法测电阻，下列说法正确的是（ ）
A．为了操作方便，滑动变阻器的滑片应置于中间位置
B．为了防止电表被烧坏，电流表和电压表都应选用大量程
C．连接电路时，必须从电源的正极开始，按顺序连线
D．连接电路时，开关应处于断开状态
9、有两个电阻，其中R1＝6Ω，R2＝3Ω，将它们串联后的总电阻是（ ）
A. 9 Ω B. 6 Ω C. 3 Ω D. 2 Ω

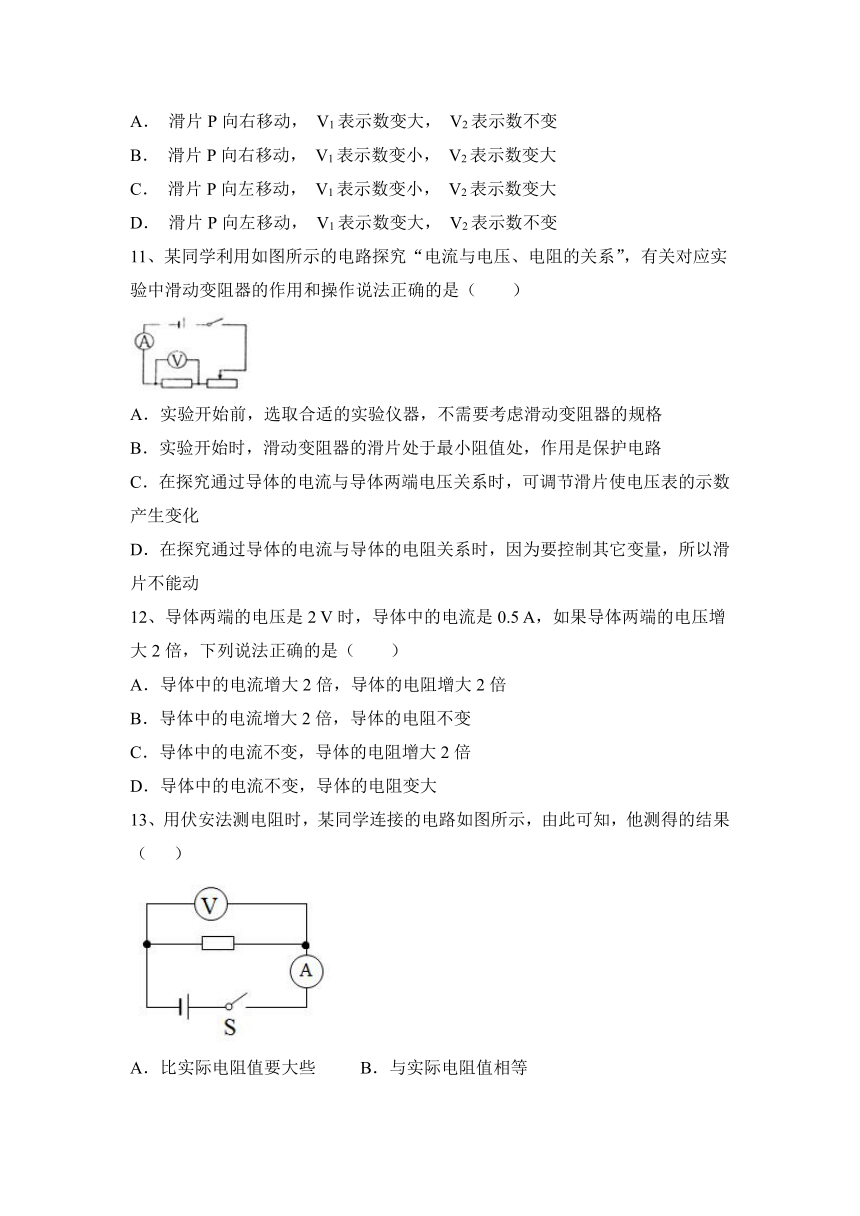

10、如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是(　　)
A． 滑片P向右移动， V1表示数变大， V2表示数不变
B． 滑片P向右移动， V1表示数变小， V2表示数变大
C． 滑片P向左移动， V1表示数变小， V2表示数变大
D． 滑片P向左移动， V1表示数变大， V2表示数不变
11、某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是（　　）
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化
D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
12、导体两端的电压是2 V时，导体中的电流是0.5 A，如果导体两端的电压增大2倍，下列说法正确的是（ ）
A．导体中的电流增大2倍，导体的电阻增大2倍
B．导体中的电流增大2倍，导体的电阻不变
C．导体中的电流不变，导体的电阻增大2倍
D．导体中的电流不变，导体的电阻变大
13、用伏安法测电阻时，某同学连接的电路如图所示，由此可知，他测得的结果（ ）

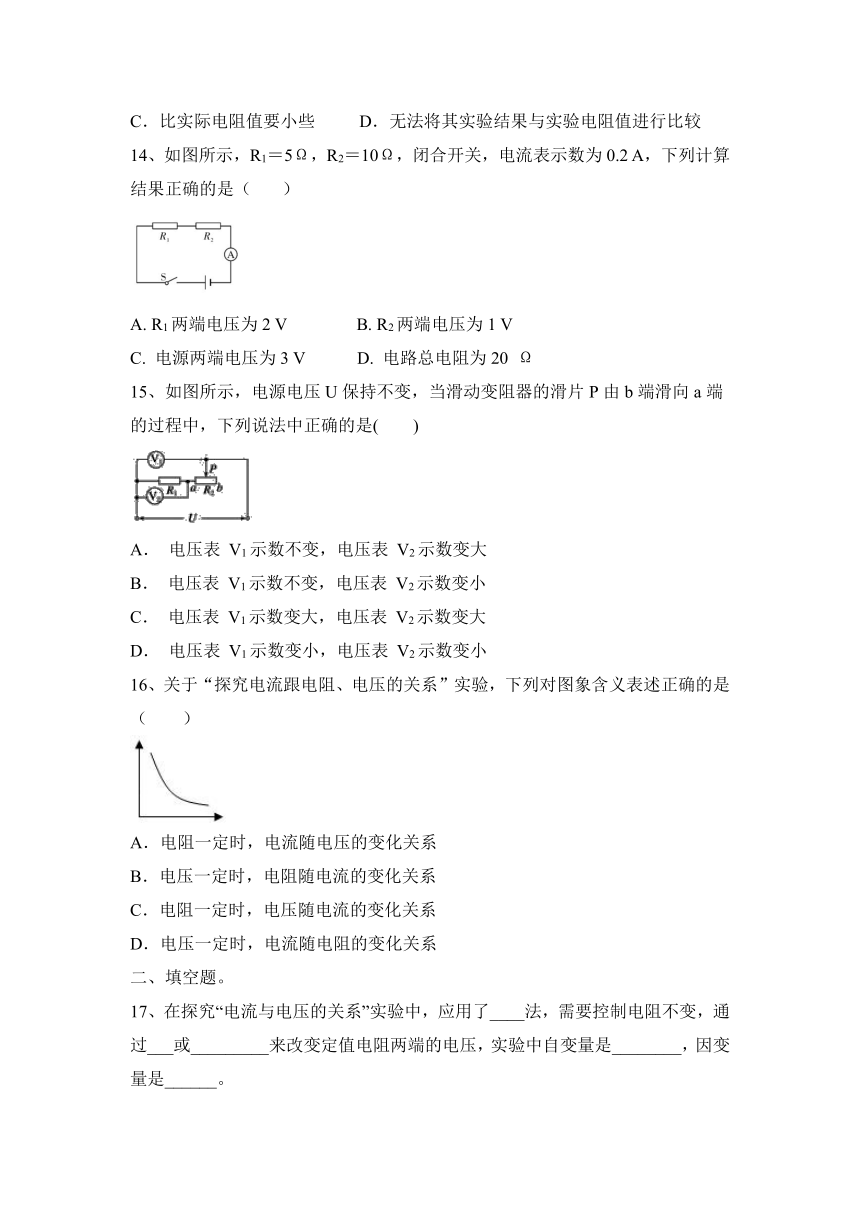

A．比实际电阻值要大些 B．与实际电阻值相等
C．比实际电阻值要小些 D．无法将其实验结果与实验电阻值进行比较
14、如图所示，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2 A，下列计算结果正确的是（ ）
A. R1两端电压为2 V B. R2两端电压为1 V
C. 电源两端电压为3 V D. 电路总电阻为20 Ω
15、如图所示，电源电压U保持不变，当滑动变阻器的滑片P由b端滑向a端的过程中，下列说法中正确的是(　　)
A． 电压表 V1示数不变，电压表 V2示数变大
B． 电压表 V1示数不变，电压表 V2示数变小
C． 电压表 V1示数变大，电压表 V2示数变大
D． 电压表 V1示数变小，电压表 V2示数变小
16、关于“探究电流跟电阻、电压的关系”实验，下列对图象含义表述正确的是（　　）
A．电阻一定时，电流随电压的变化关系
B．电压一定时，电阻随电流的变化关系
C．电阻一定时，电压随电流的变化关系
D．电压一定时，电流随电阻的变化关系
二、填空题。
17、在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______。

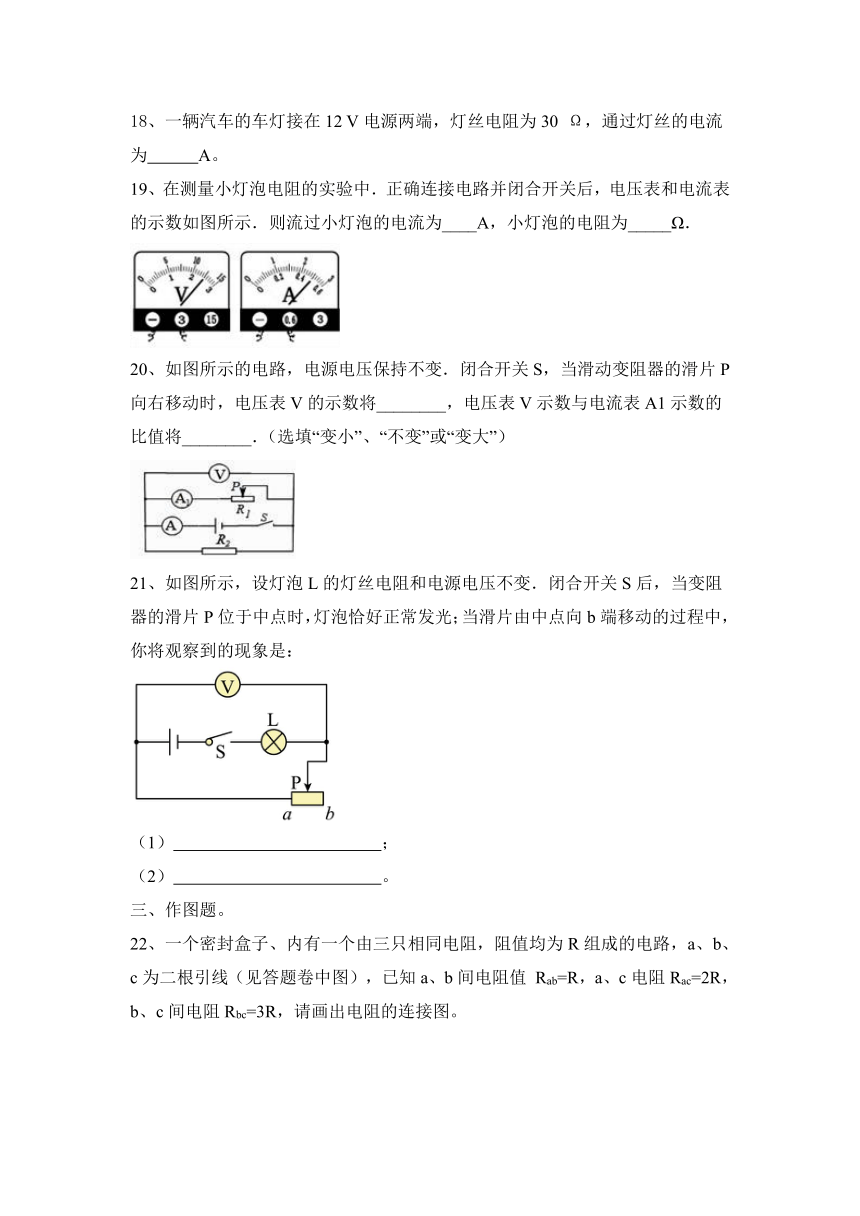

18、一辆汽车的车灯接在12 V电源两端，灯丝电阻为30 Ω，通过灯丝的电流为 A。
19、在测量小灯泡电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为____A，小灯泡的电阻为_____Ω．
20、如图所示的电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电压表V示数与电流表A1示数的比值将________．（选填“变小”、“不变”或“变大”）
21、如图所示，设灯泡L的灯丝电阻和电源电压不变．闭合开关S后，当变阻器的滑片P位于中点时，灯泡恰好正常发光；当滑片由中点向b端移动的过程中，你将观察到的现象是：
（1） ；
（2） 。
三、作图题。
22、一个密封盒子、内有一个由三只相同电阻，阻值均为R组成的电路，a、b、c为二根引线（见答题卷中图），已知a、b间电阻值 Rab=R，a、c电阻Rac=2R，b、c间电阻Rbc=3R，请画出电阻的连接图。
四、实验题。
23、小明和同学们探究“电流与电阻的关系”的实验：
（1）小明选择了如下器材：电源（电压恒为4.5V）、滑动变阻器“20Ω 2A“、电流表、电压表、开关、定值电阻（5Ω、10Ω、15Ω、20Ω的各一个）、导线若干。
①小明在检查实验仪器时，发现电流表的指针偏向“0”刻度线的左侧，小明应　 　；
②请用笔画线代替导线帮助小明完成图甲电路的连接；
③开关闭合前，小明应将滑动变阻器的滑片置于　 　（选填“A”或“B“）端；闭合开关后，发现电流表有示数，电压表示数为零。经检查，电流表、电压表正常且连接完好，则电路存在的故障可能是　 　。
④排除故障后，小明先将5Ω电阻接入电路，调节滑动变阻器滑片使电阻两端的电压为2V，再将5Ω电阻换成10Ω电阻后，小明接下来的操作是　 　；当把10Ω的电阻换成20Ω的电阻后，无论怎样调节滑动变阻器滑片都无法使电压表示数达到控制值，说明　 　。
⑤更换器材后重新实验，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻成　 　比。
（2）上述实验结束后，小明和同学们想要测量额定电流为0.3A小灯泡的额定功率，却发现电压表已经损坏，于是他们利用“20Ω 2A”的滑动变阻器以及原有器材，又设计了如图乙所示电路，测量过程如下：
①　 　（填开关通断情况），移动滑动变阻器的滑片，当电流表的示数为0.3A时，小灯泡正常发光；
②保持滑动变阻器的滑片位置不动，　 　（填开关通断情况），记下电流表的示数为0.3A；
③则小灯泡的额定电功率为　 　W。
24、小明和小红在做“伏安法”测电阻的实验。
（1）如图甲是小红所画的电路图，请在图中的圆圈内填入字母A和V，使之成为正确的实验电路。
（2）连接电路后，闭合开关，小明发现两电表都有示数但很小，移动滑动变阻器的滑片，两电表的示数都不变化，可能是滑动变阻器在连接时，同时接入了　 　（选填“上面”或“下面”）的两个接线柱。
（3）实验过程中，改变滑片位置并进行多次测量，这样做的目的是　 　。
（4）做完实验后，小明和小红认为，如果只有一个电流表或电压表，通过增加定值电阻R0（阻值已知）和开关，也可以测出未知电阻Rx的阻值，下面是他们设计的四种方案的电路图，其中可行的是　 　。（多选）
五、计算题。
25、如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：
（1）电源电压；
（2）滑动变阻器R1的最大阻值；
（3）滑动变阻器R1的滑片在中点时，电流表的示数。
26、如图甲所示，电阻R1的阻值为20 Ω，滑动变阻器R2上标有“50 Ω　2 A”的字样，当滑动变阻器的滑片P移至a端时，闭合开关S，电流表的示数为0.3 A。
(1)求电源电压U。
(2)若将一只电压表并联接入该电路A和B、B和C或A和C中的某一部分电路两端，调节滑动变阻器R2的滑片P，使电压表的指针指在图乙所示的位置，请指出电压表所有可能连接的位置，并求出滑动变阻器R2对应的电阻值。
第十七章 欧姆定律 期末练习题含答案2023—2024学年人教物理九年级全一册
人教第十七章 欧姆定律
一、选择题。（16题）
1、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的I﹣R图象，下列结论与图象相符的是（　　）
A．电压一定时，电流随着电阻的增大而减小
B．电阻一定时，电压随着电流的增大而增大
C．电阻一定时，电流随着电压的增大而增大
D．电压一定时，电阻随着电流的增大而减小
【答案】A。
2、一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
A．4V B．10V C．0.25V D．100V
【答案】D
3、小明在实验室用伏安法测量小灯泡的电阻，发现灯泡发光较暗时和发光较亮时测出来小灯泡的电阻不同，对这个问题的解释合理的是( )
A．小灯泡两端的电压不同，所以电阻不同
B．通过小灯泡的电流不同，所以电阻不同
C．两次灯丝的长度不同，所以电阻不同
D．两次灯丝的温度不同，所以电阻不同
【答案】D
4、电阻R1=15Ω，R2=10Ω，R3=5Ω，下列连接电阻最小的是（ ）
A.只能用R3 B. R1与R3并联 C. R2与R3并联 D. R1、R2与R3并联
【答案】D
5、在如图所示的电路中，电阻R2＜R1，若保持电路的总电流不变，那么为了使通过R1的电流稍增大一点，可采用的措施是(　　)
A． 与R2并联一个比R2小得多的电阻
B． 与R2并联一个比R2大得多的电阻
C． 与R2串联一个比R2小得多的电阻
D． 与R2串联一个比R2大得多的电阻
【答案】C
6、在“探究电流与电阻的关系”的实验中，下列说法不正确的是（　　）
A．实验中采用的主要科学研究方法是“控制变量法”
B．滑动变阻器的作用是在多次测量过程中，保持这段导体两端电压值不变 C．换用不同的定值电阻得到多组数据，是为了“避免造成规律的偶然性” D．经过测量得出的结论是“电压相等时，这段导体的电阻与通过的电流成反比
【答案】D。
7、如图所示，R1的电阻是30Ω，R2的电阻是20Ω，闭合开关S，断开开关S1时电流表的示数是0.3A，再闭合开关S1时电流表的示数是（ ）
A．0.3A B．0.5A C．0.6A D．0.2A
【答案】B
8、关于伏安法测电阻，下列说法正确的是（ ）
A．为了操作方便，滑动变阻器的滑片应置于中间位置
B．为了防止电表被烧坏，电流表和电压表都应选用大量程
C．连接电路时，必须从电源的正极开始，按顺序连线
D．连接电路时，开关应处于断开状态
【答案】D
9、有两个电阻，其中R1＝6Ω，R2＝3Ω，将它们串联后的总电阻是（ ）
A. 9 Ω B. 6 Ω C. 3 Ω D. 2 Ω
【答案】A
10、如图所示，电源电压不变，闭合开关后，下列关于电压表示数变化的说法正确的是(　　)
A． 滑片P向右移动， V1表示数变大， V2表示数不变
B． 滑片P向右移动， V1表示数变小， V2表示数变大
C． 滑片P向左移动， V1表示数变小， V2表示数变大
D． 滑片P向左移动， V1表示数变大， V2表示数不变
【答案】D
11、某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是（　　）
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化
D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
【答案】C。
12、导体两端的电压是2 V时，导体中的电流是0.5 A，如果导体两端的电压增大2倍，下列说法正确的是（ ）
A．导体中的电流增大2倍，导体的电阻增大2倍
B．导体中的电流增大2倍，导体的电阻不变
C．导体中的电流不变，导体的电阻增大2倍
D．导体中的电流不变，导体的电阻变大
【答案】B
13、用伏安法测电阻时，某同学连接的电路如图所示，由此可知，他测得的结果（ ）
A．比实际电阻值要大些 B．与实际电阻值相等
C．比实际电阻值要小些 D．无法将其实验结果与实验电阻值进行比较
【答案】C
14、如图所示，R1＝5Ω，R2＝10Ω，闭合开关，电流表示数为0.2 A，下列计算结果正确的是（ ）
A. R1两端电压为2 V B. R2两端电压为1 V
C. 电源两端电压为3 V D. 电路总电阻为20 Ω
【答案】C
15、如图所示，电源电压U保持不变，当滑动变阻器的滑片P由b端滑向a端的过程中，下列说法中正确的是(　　)
A． 电压表 V1示数不变，电压表 V2示数变大
B． 电压表 V1示数不变，电压表 V2示数变小
C． 电压表 V1示数变大，电压表 V2示数变大
D． 电压表 V1示数变小，电压表 V2示数变小
【答案】A
16、关于“探究电流跟电阻、电压的关系”实验，下列对图象含义表述正确的是（　　）
A．电阻一定时，电流随电压的变化关系
B．电压一定时，电阻随电流的变化关系
C．电阻一定时，电压随电流的变化关系
D．电压一定时，电流随电阻的变化关系
【答案】D。
二、填空题。
17、在探究“电流与电压的关系”实验中，应用了____法，需要控制电阻不变，通过___或_________来改变定值电阻两端的电压，实验中自变量是________，因变量是______。
【答案】控制变量 调节滑动变阻器滑片 改变电池节数
电阻两端的电压 通过电阻的电流
18、一辆汽车的车灯接在12 V电源两端，灯丝电阻为30 Ω，通过灯丝的电流为 A。
【答案】0.4
19、在测量小灯泡电阻的实验中．正确连接电路并闭合开关后，电压表和电流表的示数如图所示．则流过小灯泡的电流为____A，小灯泡的电阻为_____Ω．
【答案】0.5 5
20、如图所示的电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P向右移动时，电压表V的示数将________，电压表V示数与电流表A1示数的比值将________．（选填“变小”、“不变”或“变大”）
【答案】不变 变大
21、如图所示，设灯泡L的灯丝电阻和电源电压不变．闭合开关S后，当变阻器的滑片P位于中点时，灯泡恰好正常发光；当滑片由中点向b端移动的过程中，你将观察到的现象是：
（1） ；
（2） 。
【答案】灯泡亮度逐渐变暗 电压表示数逐渐变大
三、作图题。
22、一个密封盒子、内有一个由三只相同电阻，阻值均为R组成的电路，a、b、c为二根引线（见答题卷中图），已知a、b间电阻值 Rab=R，a、c电阻Rac=2R，b、c间电阻Rbc=3R，请画出电阻的连接图。
【答案】如图所示：
四、实验题。
23、小明和同学们探究“电流与电阻的关系”的实验：
（1）小明选择了如下器材：电源（电压恒为4.5V）、滑动变阻器“20Ω 2A“、电流表、电压表、开关、定值电阻（5Ω、10Ω、15Ω、20Ω的各一个）、导线若干。
①小明在检查实验仪器时，发现电流表的指针偏向“0”刻度线的左侧，小明应　 　；
②请用笔画线代替导线帮助小明完成图甲电路的连接；
③开关闭合前，小明应将滑动变阻器的滑片置于　 　（选填“A”或“B“）端；闭合开关后，发现电流表有示数，电压表示数为零。经检查，电流表、电压表正常且连接完好，则电路存在的故障可能是　 　。
④排除故障后，小明先将5Ω电阻接入电路，调节滑动变阻器滑片使电阻两端的电压为2V，再将5Ω电阻换成10Ω电阻后，小明接下来的操作是　 　；当把10Ω的电阻换成20Ω的电阻后，无论怎样调节滑动变阻器滑片都无法使电压表示数达到控制值，说明　 　。
⑤更换器材后重新实验，小明得出的结论是：当电压一定时，通过导体的电流与导体的电阻成　 　比。
（2）上述实验结束后，小明和同学们想要测量额定电流为0.3A小灯泡的额定功率，却发现电压表已经损坏，于是他们利用“20Ω 2A”的滑动变阻器以及原有器材，又设计了如图乙所示电路，测量过程如下：
①　 　（填开关通断情况），移动滑动变阻器的滑片，当电流表的示数为0.3A时，小灯泡正常发光；
②保持滑动变阻器的滑片位置不动，　 　（填开关通断情况），记下电流表的示数为0.3A；
③则小灯泡的额定电功率为　 　W。
【答案】（1）①将电流表指针调零； ②如上所示； ③B；电阻短路；
④向右移动变阻器的滑片，使电压表示数为2V；变阻器最大电阻太小；⑤反；（2）①只闭合开关S2； ②闭合开关S1，断开开关S2； ③0.9。
24、小明和小红在做“伏安法”测电阻的实验。
（1）如图甲是小红所画的电路图，请在图中的圆圈内填入字母A和V，使之成为正确的实验电路。
（2）连接电路后，闭合开关，小明发现两电表都有示数但很小，移动滑动变阻器的滑片，两电表的示数都不变化，可能是滑动变阻器在连接时，同时接入了　 　（选填“上面”或“下面”）的两个接线柱。
（3）实验过程中，改变滑片位置并进行多次测量，这样做的目的是　 　。
（4）做完实验后，小明和小红认为，如果只有一个电流表或电压表，通过增加定值电阻R0（阻值已知）和开关，也可以测出未知电阻Rx的阻值，下面是他们设计的四种方案的电路图，其中可行的是　 　。（多选）
【答案】（1）如上所示； （2）下面；
（3）取平均值减小误差； （4）A、D。
五、计算题。
25、如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：
（1）电源电压；
（2）滑动变阻器R1的最大阻值；
（3）滑动变阻器R1的滑片在中点时，电流表的示数。
【答案】（1）电源电压为6V；
（2）滑动变阻器R1的最大阻值为40Ω；
（3）滑动变阻器R1的滑片在中点时，电流表的示数为0.2A。
【解答】由电路图可知，定值电阻R与滑动变阻器R1串联，电流表测电路中的电流。
（1）当滑片位于最左端时，接入电路中的电阻为零，电路中的电流最大，
则I大＝0.6A，
由I＝可得电源电压：
U＝I大R＝0.6A×10Ω＝6V；
（2）当滑片位于最右端时，接入电路中的电阻最大，电路中的电流最小，
则I小＝0.12A，
此时电路中的总电阻R总＝＝＝50Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器R1的最大阻值：
R1＝R总﹣R＝50Ω﹣10Ω＝40Ω；
（3）滑动变阻器R1的滑片在中点时，电流表的示数：
I＝＝＝0.2A。
26、如图甲所示，电阻R1的阻值为20 Ω，滑动变阻器R2上标有“50 Ω　2 A”的字样，当滑动变阻器的滑片P移至a端时，闭合开关S，电流表的示数为0.3 A。
(1)求电源电压U。
(2)若将一只电压表并联接入该电路A和B、B和C或A和C中的某一部分电路两端，调节滑动变阻器R2的滑片P，使电压表的指针指在图乙所示的位置，请指出电压表所有可能连接的位置，并求出滑动变阻器R2对应的电阻值。
【答案】6 V 10 Ω
