八年级物理磁生电课件

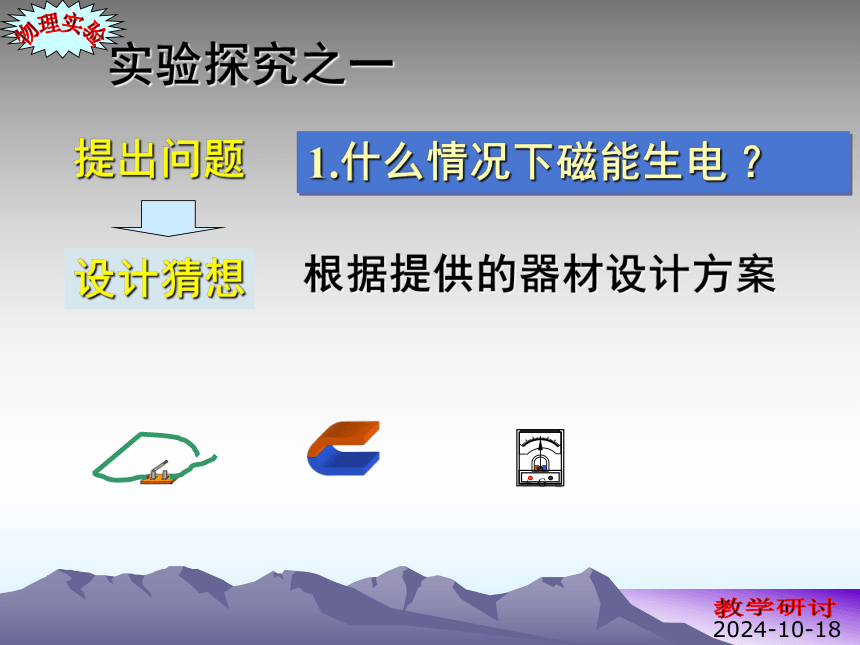

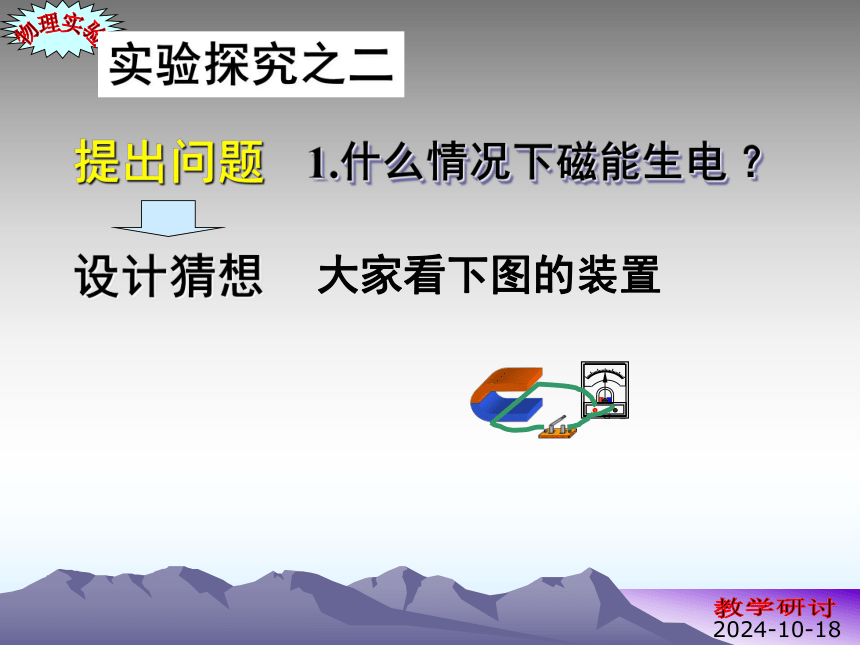

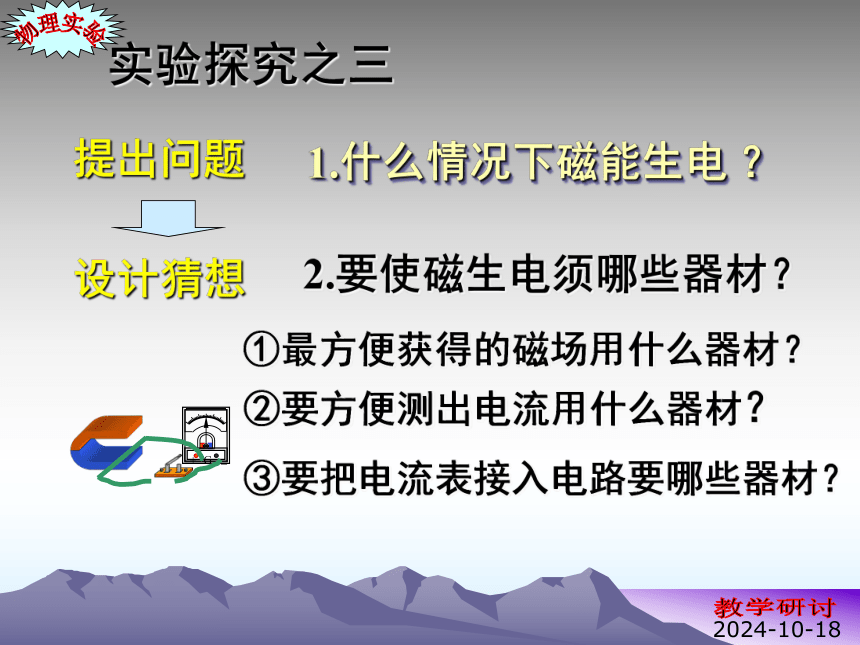

课件12张PPT。磁生电电磁提出问题奥斯特实验实验探究之一提出问题1.什么情况下磁能生电 ？设计猜想根据提供的器材设计方案实验探究之二提出问题1.什么情况下磁能生电 ？设计猜想大家看下图的装置实验探究之三提出问题1.什么情况下磁能生电 ？设计猜想2.要使磁生电须哪些器材？①最方便获得的磁场用什么器材？②要方便测出电流用什么器材？③要把电流表接入电路要哪些器材？提出问题1.什么情况下磁能生电 ？设计猜想2.根据提供的器材设计方案提出问题1.什么情况下磁能生电 ？设计猜想2.大家看下图的装置提出问题1.什么情况下磁能生电 ？设计猜想2.要使磁生电须哪些器材？
①最方便获得的磁场用什么器材？
②要方便测出电流用什么器材？

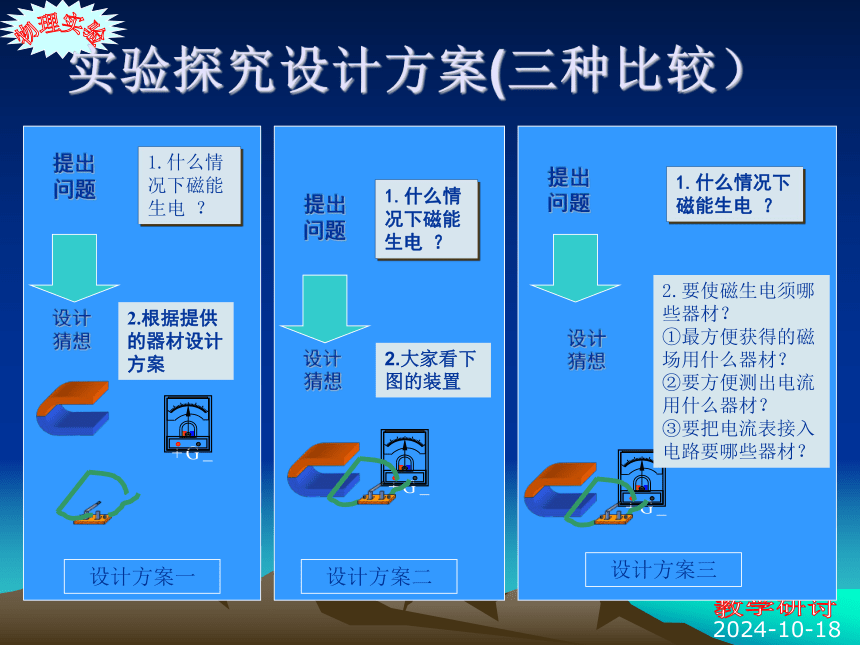

③要把电流表接入电路要哪些器材？设计方案一设计方案二设计方案三实验探究设计方案(三种比较）提出问题设计猜想实验探究实验探究
（电路连接如图）次数实 验 条 件 指针
摆动情况实验电路图1开关断开，电路断路，
无论导线做何运动不摆动2345开关闭合，电路通路，
导线保持静止。不摆动开关闭合，电路通路，
部分导线只做上下运动。不摆动开关闭合，电路通路，
部分导线只做左右运动。摆 动开关闭合，电路通路，部
分导线做左右斜向运动。摆 动提出问题设计猜想实验探究实验探究分析论证实验结果分析：闭合电路的一部分导体在磁场中做切割磁感线运动时，就有感应电流发生。 科拉顿“跑失良机” 请帮科拉顿分析失败的原因，并为其改善实验方案。 提出问题设计猜想实验探究实验探究分析论证实验结论 电磁感应现象
闭合电路的一部分导体在磁场中做切割感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫做感应电流。实验结论电磁感应条件
