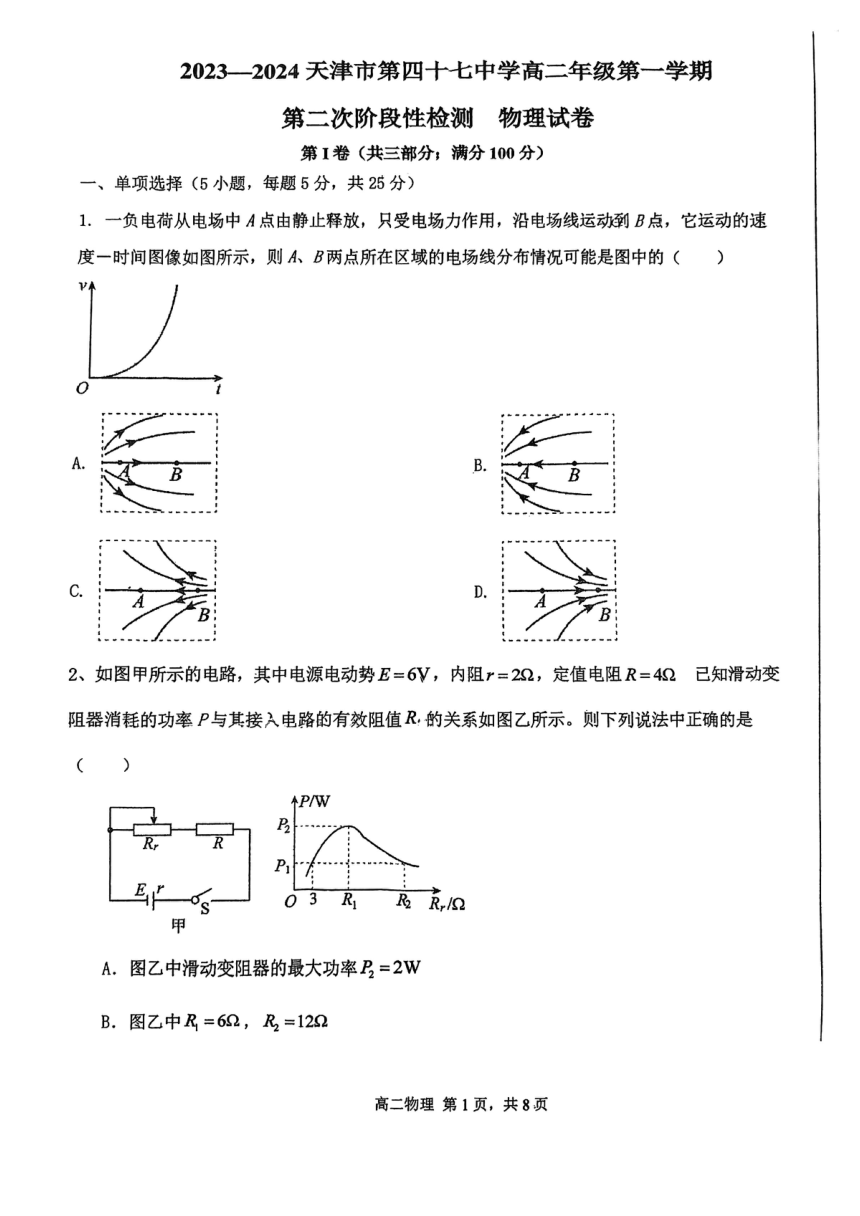

2023一2024天津市第四十七中学高二年级第一学期
第二次阶段性检测物理试卷
第I卷（共三部分，满分100分）
一、单项选择(5小题，每题5分，共25分)
1.一负电荷从电场中A点由静止释放，只受电场力作用，沿电场线运动到B点，它运动的速
度一时间图像如图所示，则A、B两点所在区域的电场线分布情况可能是图中的()
2、如图甲所示的电路，其中电源电动势E=6V,内阻r=22,定值电阻R=42已知滑动变
阻器消耗的功率P与其接入电路的有效阻值R,的关系如图乙所示。则下列说法中正确的是
个P/W
P
03R1
RR,/
A.图乙中滑动变阻器的最大功率P=2W
B.图乙中R=62,2=122
高二物理第1页，共8页

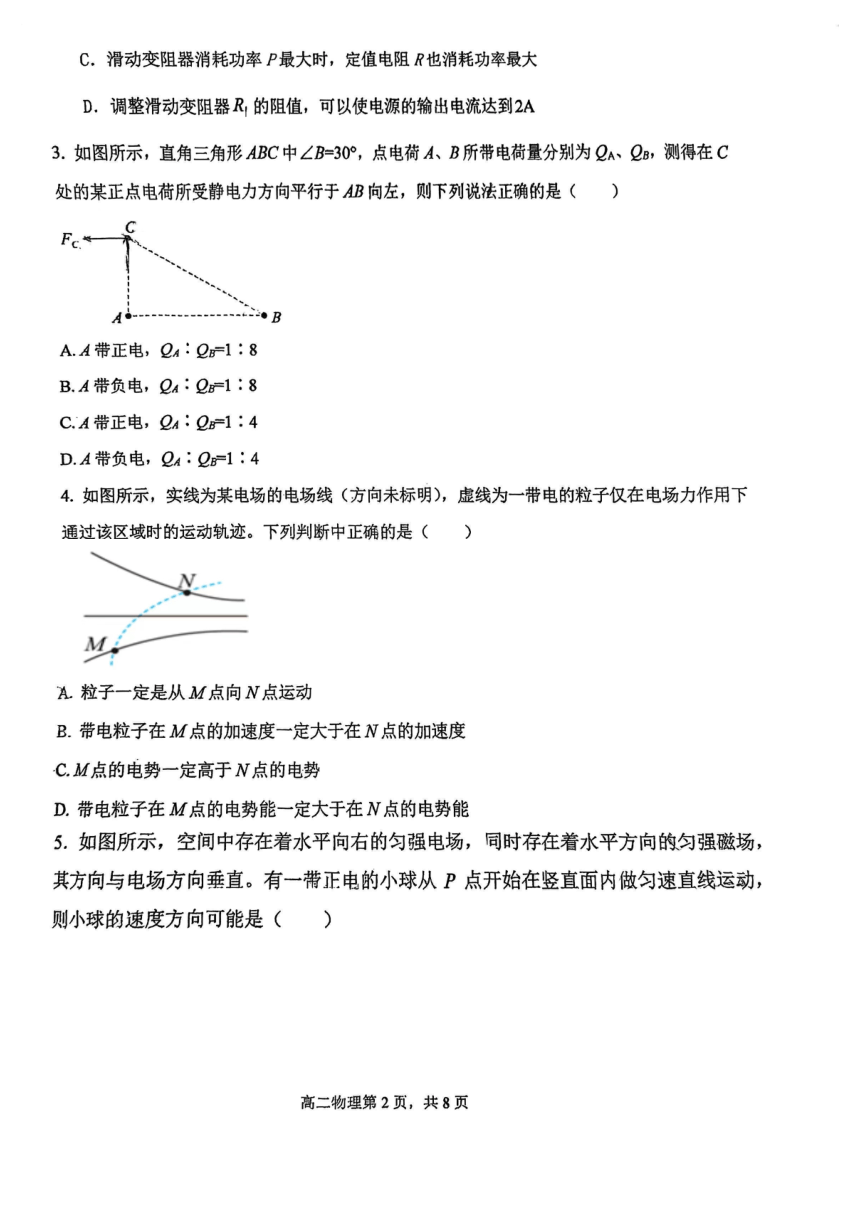

C.滑动变阻器消耗功率P最大时，定值电阻R也消耗功率最大
D.调整滑动变阻器R,的阻值，可以使电源的输出电流达到2A
3.如图所示，直角三角形ABC中∠B=30°，点电荷A、B所带电荷量分别为QA、Qa,测得在C
处的某正点电荷所受静电力方向平行于AB向左，则下列说法正确的是（)
A.A带正电，O4:21:8
B.A带负电，2a:=1:8
C.A带正电，2A:21:4
D.A带负电，2A:2=1:4
4.如图所示，实线为某电场的电场线（方向未标明），虚线为一带电的粒子仅在电场力作用下
通过该区域时的运动轨迹。下列判断中正确的是（)
M
A.粒子一定是从M点向N点运动
B.带电粒子在M点的加速度一定大于在N点的加速度
C.M点的电势一定高于N点的电势
D.带电粒子在M点的电势能一定大于在N点的电势能
5.如图所示，空间中存在着水平向右的匀强电场，同时存在着水平方向的匀强磁场，
其方向与电场方向垂直。有一带正电的小球从P点开始在竖直面内做匀速直线运动，
则小球的速度方向可能是()
高二物理第2页，共8页
BX xXXXX
×P×义x××龙
A.水平向右
B.水平向左
C.斜向右上
D.斜向左上方
二、多项选择.(3小题，每题5分，共15分，少选得3分，错选得0分)
6.如图甲所示，在x轴上有一个点电荷Q(图中未画出)，O、A、B为轴上三点，放在A、B
两点的试探电荷受到的电场力跟试探电荷所带电荷量的关系如图乙所示，则()》
桑F×10-N)
B
3
A
B
3-2-1
01234g/(×10-6c
甲
乙
AA点的电场强度大小为2×103W/C
B.B点的电场强度大小为2×103N/℃
C.点电荷Q在A、B之间
D.点电荷2在A、O之间
7.如图所示的电路中，AB是两金属板构成的平行板电容器.先将电键K闭合，等电路稳定后
再将飞断开，然后将B板向下平移一小段距离，并且保持两板间的某点P与A板的距离不变.则
下列说法正确的是（)
A.电容器的电容变小
B.电容器内部电场强度大小变大
高二物理第3页，共8页
