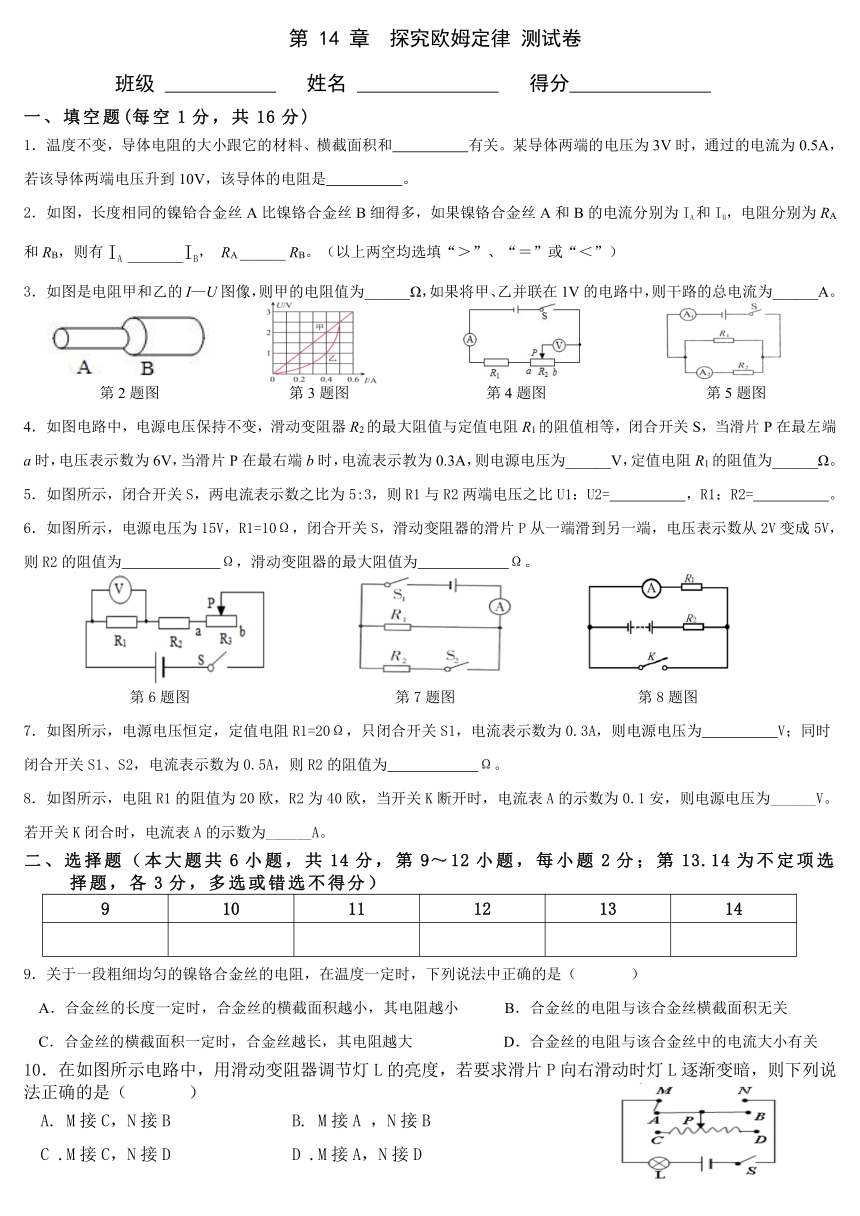

第 14 章 探究欧姆定律 测试卷
班级 姓名 得分
填空题(每空1分，共16分)
温度不变，导体电阻的大小跟它的材料、横截面积和 有关。某导体两端的电压为3V时，通过的电流为0.5A，若该导体两端电压升到10V，该导体的电阻是 。
如图，长度相同的镍铪合金丝A比镍铬合金丝B细得多，如果镍铬合金丝A和B的电流分别为IA和IB，电阻分别为RA和RB，则有IA IB， RA ______ RB。（以上两空均选填“＞”、“＝”或“＜”）
如图是电阻甲和乙的I—U图像，则甲的电阻值为______Ω，如果将甲、乙并联在1V的电路中，则干路的总电流为______A。
第2题图 第3题图 第4题图 第5题图
如图电路中，电源电压保持不变，滑动变阻器R2的最大阻值与定值电阻R1的阻值相等，闭合开关S，当滑片P在最左端a时，电压表示数为6V，当滑片P在最右端b时，电流表示教为0.3A，则电源电压为______V，定值电阻R1的阻值为______Ω。
如图所示，闭合开关S，两电流表示数之比为5:3，则R1与R2两端电压之比U1：U2= ，R1：R2= 。
如图所示，电源电压为15V，R1=10Ω，闭合开关S，滑动变阻器的滑片P从一端滑到另一端，电压表示数从2V变成5V，则R2的阻值为 Ω，滑动变阻器的最大阻值为 Ω。
第6题图 第7题图 第8题图
如图所示，电源电压恒定，定值电阻R1=20Ω，只闭合开关S1，电流表示数为0.3A，则电源电压为 V；同时闭合开关S1、S2，电流表示数为0.5A，则R2的阻值为 Ω。
如图所示，电阻R1的阻值为20欧，R2为40欧，当开关K断开时，电流表A的示数为0.1安，则电源电压为______V。若开关K闭合时，电流表A的示数为______A。
二、选择题（本大题共6小题，共14分，第9～12小题，每小题2分；第13.14为不定项选择题，各3分，多选或错选不得分）
9 10 11 12 13 14
关于一段粗细均匀的镍铬合金丝的电阻，在温度一定时，下列说法中正确的是（　 　）
A．合金丝的长度一定时，合金丝的横截面积越小，其电阻越小 B．合金丝的电阻与该合金丝横截面积无关
C．合金丝的横截面积一定时，合金丝越长，其电阻越大 D．合金丝的电阻与该合金丝中的电流大小有关
在如图所示电路中，用滑动变阻器调节灯L的亮度，若要求滑片P向右滑动时灯L逐渐变暗，则下列说法正确的是（ ）
M接C，N接B B. M接A ，N接B
C .M接C，N接D D .M接A，N接D

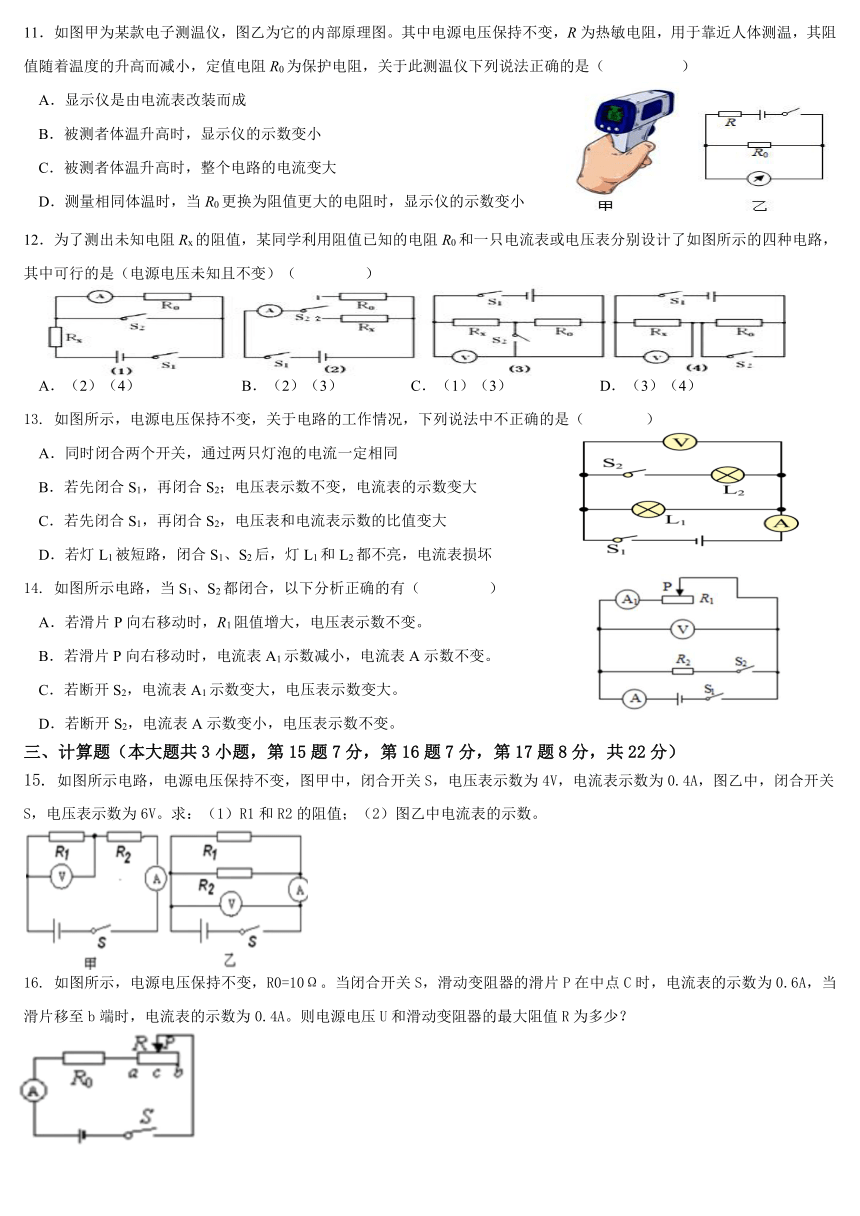

如图甲为某款电子测温仪，图乙为它的内部原理图。其中电源电压保持不变，R为热敏电阻，用于靠近人体测温，其阻值随着温度的升高而减小，定值电阻R0为保护电阻，关于此测温仪下列说法正确的是（　 　）
A．显示仪是由电流表改装而成
B．被测者体温升高时，显示仪的示数变小
C．被测者体温升高时，整个电路的电流变大
D．测量相同体温时，当R0更换为阻值更大的电阻时，显示仪的示数变小
12．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和一只电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）（　　 ）
A．（2）（4） B．（2）（3） C．（1）（3） D．（3）（4）
13. 如图所示，电源电压保持不变，关于电路的工作情况，下列说法中不正确的是（　　 ）
A．同时闭合两个开关，通过两只灯泡的电流一定相同
B．若先闭合S1，再闭合S2；电压表示数不变，电流表的示数变大
C．若先闭合S1，再闭合S2，电压表和电流表示数的比值变大
D．若灯L1被短路，闭合S1、S2后，灯L1和L2都不亮，电流表损坏
14. 如图所示电路，当S1、S2都闭合，以下分析正确的有（ ）
A．若滑片P向右移动时，R1阻值增大，电压表示数不变。
B．若滑片P向右移动时，电流表A1示数减小，电流表A示数不变。
C．若断开S2，电流表A1示数变大，电压表示数变大。
D．若断开S2，电流表A示数变小，电压表示数不变。
三、计算题（本大题共3小题，第15题7分，第16题7分，第17题8分，共22分）
15. 如图所示电路，电源电压保持不变，图甲中，闭合开关S，电压表示数为4V，电流表示数为0.4A，图乙中，闭合开关S，电压表示数为6V。求：（1）R1和R2的阻值；（2）图乙中电流表的示数。
如图所示，电源电压保持不变，R0=10Ω。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.6A，当滑片移至b端时，电流表的示数为0.4A。则电源电压U和滑动变阻器的最大阻值R为多少？
如图所示，电源电压保持不变，电流表的量程为0～0.6A，电压表的量程为0～15V，R1=20Ω，滑动变阻器R2的规格为“100Ω 1A”。（1）闭合开关S1，断开开关S2、S3，电流表示数为0.4A，求电源电压；（2）闭合开关S3，断开开关S1、S2，滑动变阻器滑片置于中点位置时，电压表示数为4V，求R3的阻值；（3）闭合开关S1、S2和S3，在不损坏电流表、电压表的情况下，求滑动变阻器R2的取值范围。
实验题（共28分，每题7分）
小鹏在探究“通过导体的电流与导体两端电压的关系”时，电路图如图甲所示，电源电压保持不变，R为定值电阻。
实验次数 1 2 3
电压U/V 1.0 1.5 2.0
电流I/A 0.2 0.4
（1）请用笔画线代替导线，将图乙中的电路按甲图连接完整（要求导线不交叉）。
（2）闭合开关前，滑动变阻器的滑片应位于 _______ （填A或B）端，本实验中，滑动变阻器的作用除了保护电路外，还起到了 的作用。
（3）电路连接正确后，闭合开关，发现电压表无示数但电流表有示数，此时出现的故障可能是_______（选填字母）
A、滑动变阻器短路 B、电流表断路 C、电阻R短路 D、电阻R断路
（4）排除故障后，探究电流与电压的关系时，所测得的几组电流、电压值如表所示，在第2次实验中，电流表的示数如图丙所示，则通过电阻的电流为_______A，根据表中数据可得出结论： 。
小明同学为了探究“电流与电阻的关系”，设计了如图甲所示的实验电路，他在学校实验室找来了如下一些实验器材：电压恒为3V的电源，电流表、电压表各一只、一个开关，阻值分别为10Ω、20Ω、50Ω的定值电阻各一个，滑动变阻器上标有“20Ω，1A”字样，导线若干；
请根据甲图把乙图中的电路连接完整（要求滑动变阻器的滑片向右移动时，电路中电流变大）；
小明先把10Ω的电阻接入电路，移动滑动变阻器滑片，使电压表示数为2V，读出电流表示数后，断开开关，他直接拆下10Ω的电阻，改换成阻值为20Ω的电阻继续做实验，闭合开关，电压表示数如图丙所示，其示数是______V，要完成这次实验，接下来他应将滑动变阻器的滑片向______（选填“左”或“右”）端移动，使电压表示数为______V；
（3）当小明改用50Ω的电阻继续实验时，发现无论怎样移动滑动变阻器滑片，都无法使电压表示数达到实验要求的值，你认为其原因可能是______（选填序号）；
A.滑动变阻器的阻值太小 B．滑动变阻器的阻值太大 C．电压表量程选小了 D．滑动变阻器烧坏了
（4）解决了上述问题后，利用收集到的多组数据，作出了如图丁所示的电流I随电阻R变化的关系图像；分析图像得出了电流与电阻的关系是： 。本实验用的科学探究方法是 。
如图所示用“伏安法”测未知电阻的阻值，实验过程中电源电压保持不变。
请用笔画线表示导线，帮助小明将图甲所示的实物连接成完整电路。要求：滑动变阻器的滑片P向右移动时，电流表示数变小（不要更改原有导线，导线不能交叉）。
连接电路前，开关必须处于 状态。小明闭合开关后，发现电压表有示数，但电流表示数为零，此时电路中的一处故障是 。
（3）小明排除故障后，用滑动变阻器调节连入电路中的电阻，其中一次测量电流表和电压表的指针如图乙、丙所示，请计算出电阻Rx为 Ω（结果保留一位小数）。小明根据几组实验数据分别计算出Rx的值并绘制了Rx的U﹣I图像。
（4）另一组的小刚用相同器材连接电路并进行实验，并根据所记录的实验数据绘制了如图丁的U﹣I图像。小明发现小刚绘制的U﹣I图像和自己绘制的U﹣I图像不同，你认为小刚在实验操作中出现的问题是 。
（5）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图戊所示（滑动变阻器最大阻值为R0，电源电压未知且不变），请将下列实验步骤补充完整：①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；②闭合开关S，将滑动变阻器的滑片P移到b端，记录电流表示数为I2；
③写出待测电阻的表达式，Rx＝ 。（用已知量和测量量符号表示）
小西同学手里有一个标有“2.5V”字样的小灯泡，她想测量小灯泡正常工作时的电阻，于是在实验家投来一些器材连接了如图甲所示的实验电路，电源电压4.5V恒定不变。
（1）实验原理： 。
（2）小西闭合关后，移动滑动变阻器的滑片，发现灯泡不发光，电流表有示数，电压表无示数，其故障原因可能是（______）
A．滑动变阻器接触不良 B．灯泡开路 C．误将滑动变阻器的CD接线柱接入电路 D．灯泡短路
（3）小西排除故障后，移动滑动变阻器的滑片到某位置，电压装的示数如图乙所示，为了测量小灯泡正常发光时的电阻，她应将滑片P向______（选填“A”和“B”）端移动。
（4）小西根据实验数据绘制了小灯泡的电流随其两端电压变化关系的图象如图丙所示，分析图象可知，小灯泡正常工作时的电阻是______Ω。
（5）小西将实验测得的多组灯泡电阻值求平均值，作为灯泡电阻，请评价他的做法 ，（选填“正确”或“错误”），原因是 。若此题中的灯泡换为定值电阻，多次测量求平均是为了 。
