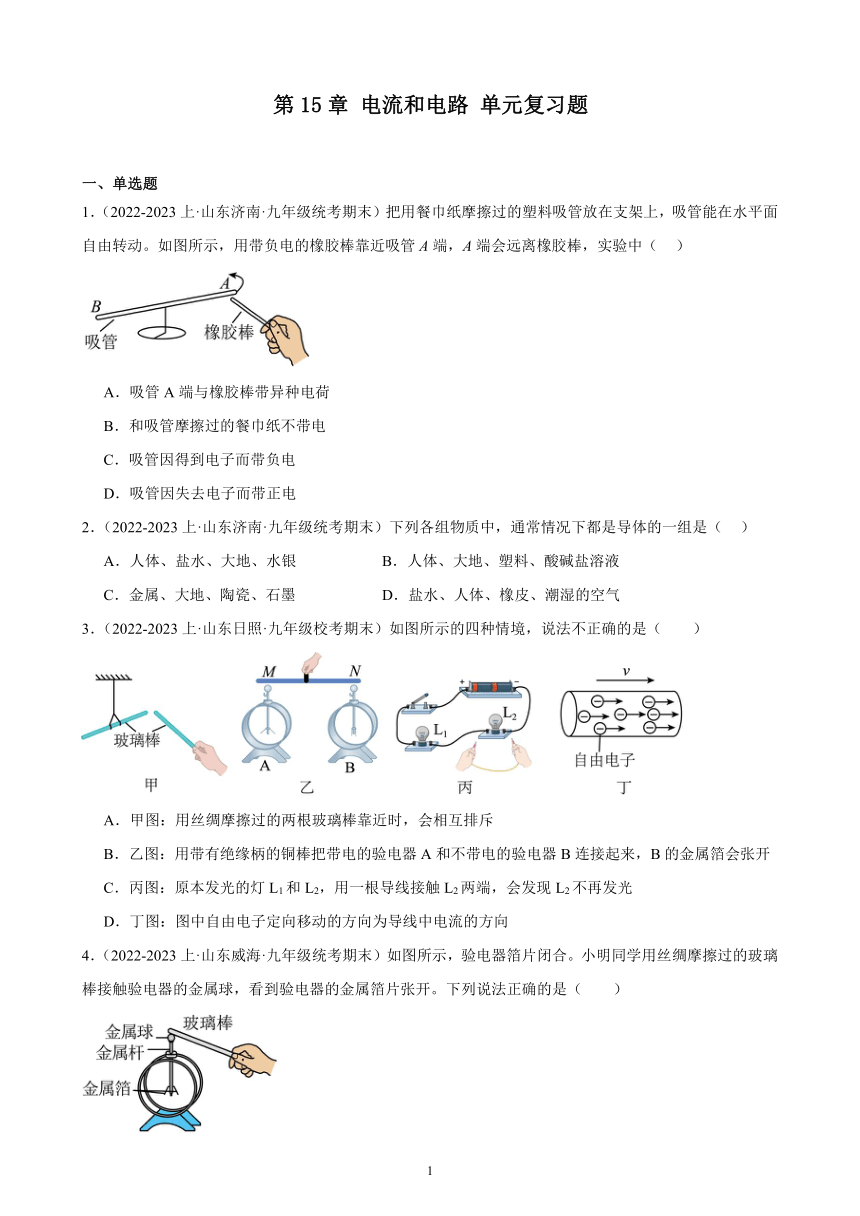

第15章 电流和电路 单元复习题
一、单选题
1．（2022-2023上·山东济南·九年级统考期末）把用餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动。如图所示，用带负电的橡胶棒靠近吸管A端，A端会远离橡胶棒，实验中（ ）

A．吸管A端与橡胶棒带异种电荷
B．和吸管摩擦过的餐巾纸不带电
C．吸管因得到电子而带负电
D．吸管因失去电子而带正电
2．（2022-2023上·山东济南·九年级统考期末）下列各组物质中，通常情况下都是导体的一组是（ ）
A．人体、盐水、大地、水银 B．人体、大地、塑料、酸碱盐溶液
C．金属、大地、陶瓷、石墨 D．盐水、人体、橡皮、潮湿的空气
3．（2022-2023上·山东日照·九年级校考期末）如图所示的四种情境，说法不正确的是（　　）
A．甲图：用丝绸摩擦过的两根玻璃棒靠近时，会相互排斥
B．乙图：用带有绝缘柄的铜棒把带电的验电器A和不带电的验电器B连接起来，B的金属箔会张开
C．丙图：原本发光的灯L1和L2，用一根导线接触L2两端，会发现L2不再发光
D．丁图：图中自由电子定向移动的方向为导线中电流的方向
4．（2022-2023上·山东威海·九年级统考期末）如图所示，验电器箔片闭合。小明同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开。下列说法正确的是（　　）

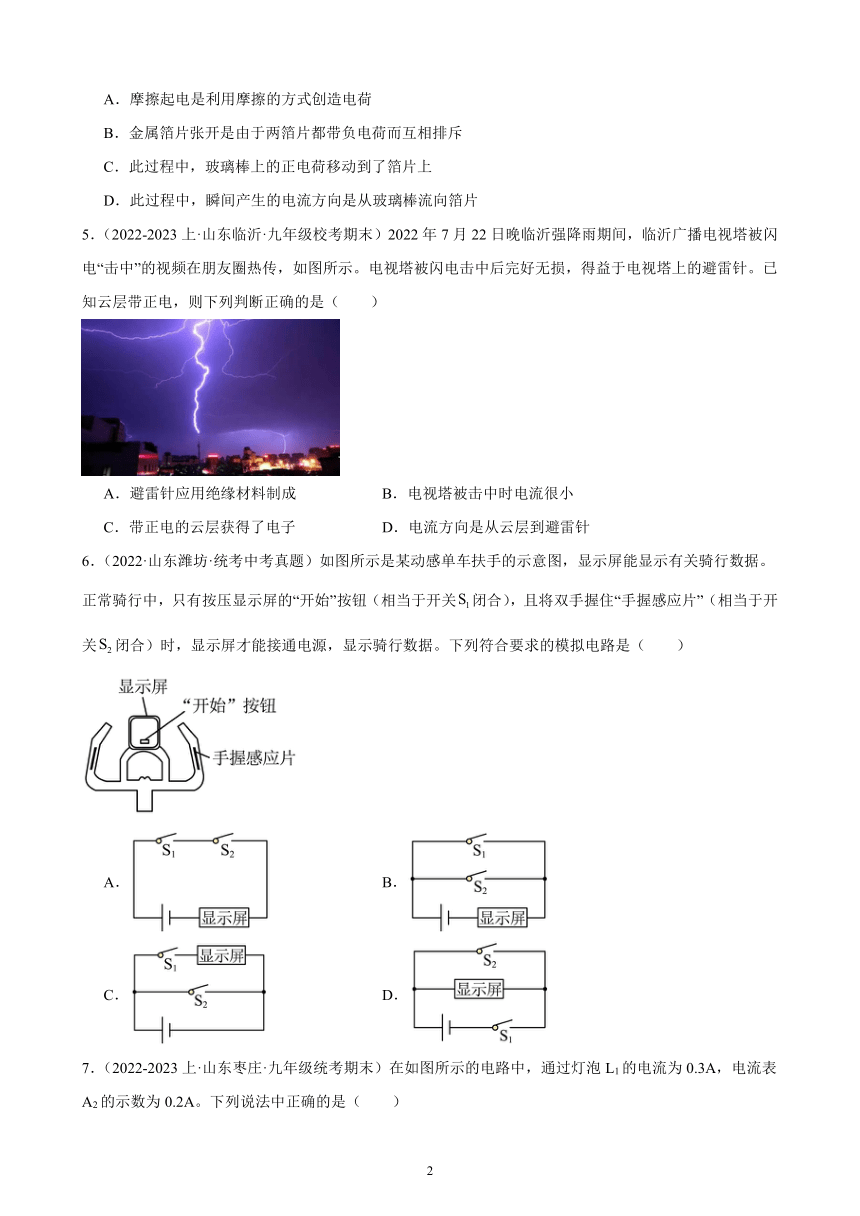

A．摩擦起电是利用摩擦的方式创造电荷
B．金属箔片张开是由于两箔片都带负电荷而互相排斥
C．此过程中，玻璃棒上的正电荷移动到了箔片上
D．此过程中，瞬间产生的电流方向是从玻璃棒流向箔片
5．（2022-2023上·山东临沂·九年级校考期末）2022年7月22日晚临沂强降雨期间，临沂广播电视塔被闪电“击中”的视频在朋友圈热传，如图所示。电视塔被闪电击中后完好无损，得益于电视塔上的避雷针。已知云层带正电，则下列判断正确的是（　　）
A．避雷针应用绝缘材料制成 B．电视塔被击中时电流很小
C．带正电的云层获得了电子 D．电流方向是从云层到避雷针
6．（2022·山东潍坊·统考中考真题）如图所示是某动感单车扶手的示意图，显示屏能显示有关骑行数据。正常骑行中，只有按压显示屏的“开始”按钮（相当于开关闭合），且将双手握住“手握感应片”（相当于开关闭合）时，显示屏才能接通电源，显示骑行数据。下列符合要求的模拟电路是（　　）
A． B．
C． D．
7．（2022-2023上·山东枣庄·九年级统考期末）在如图所示的电路中，通过灯泡L1的电流为0.3A，电流表A2的示数为0.2A。下列说法中正确的是（　　）

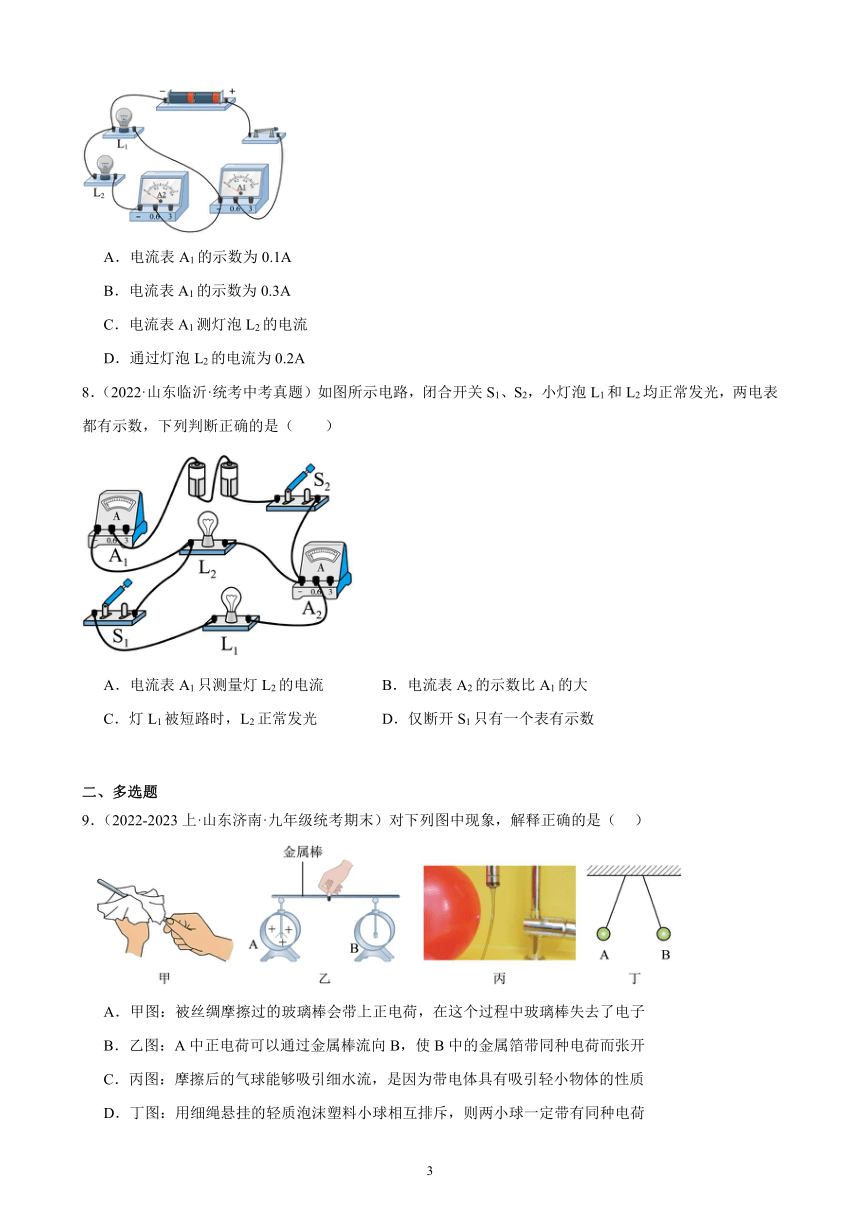

A．电流表A1的示数为0.1A
B．电流表A1的示数为0.3A
C．电流表A1测灯泡L2的电流
D．通过灯泡L2的电流为0.2A
8．（2022·山东临沂·统考中考真题）如图所示电路，闭合开关S1、S2，小灯泡L1和L2均正常发光，两电表都有示数，下列判断正确的是（　　）
A．电流表A1只测量灯L2的电流 B．电流表A2的示数比A1的大
C．灯L1被短路时，L2正常发光 D．仅断开S1只有一个表有示数
二、多选题
9．（2022-2023上·山东济南·九年级统考期末）对下列图中现象，解释正确的是（ ）

A．甲图：被丝绸摩擦过的玻璃棒会带上正电荷，在这个过程中玻璃棒失去了电子
B．乙图：A中正电荷可以通过金属棒流向B，使B中的金属箔带同种电荷而张开
C．丙图：摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质
D．丁图：用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷
三、填空题

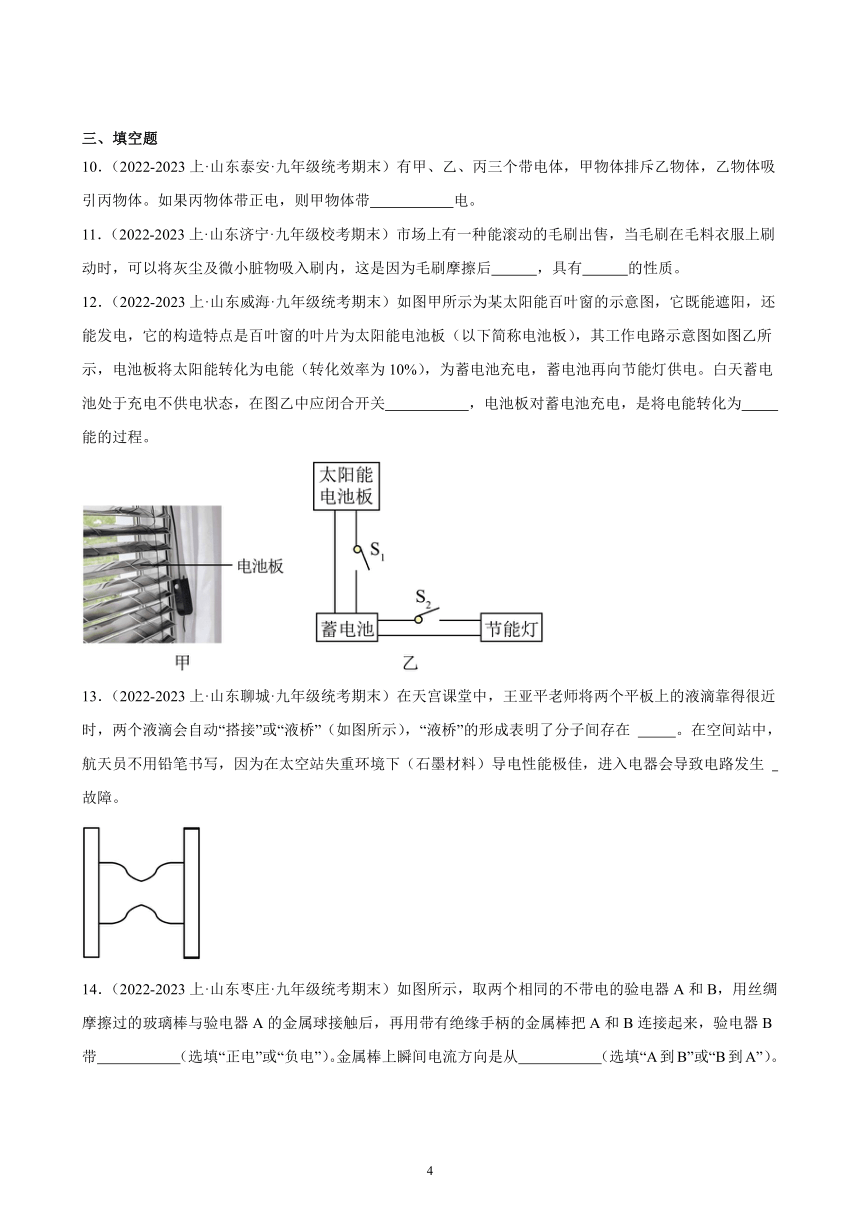

10．（2022-2023上·山东泰安·九年级统考期末）有甲、乙、丙三个带电体，甲物体排斥乙物体，乙物体吸引丙物体。如果丙物体带正电，则甲物体带 电。
11．（2022-2023上·山东济宁·九年级校考期末）市场上有一种能滚动的毛刷出售，当毛刷在毛料衣服上刷动时，可以将灰尘及微小脏物吸入刷内，这是因为毛刷摩擦后 ，具有 的性质。
12．（2022-2023上·山东威海·九年级统考期末）如图甲所示为某太阳能百叶窗的示意图，它既能遮阳，还能发电，它的构造特点是百叶窗的叶片为太阳能电池板（以下简称电池板），其工作电路示意图如图乙所示，电池板将太阳能转化为电能（转化效率为10%），为蓄电池充电，蓄电池再向节能灯供电。白天蓄电池处于充电不供电状态，在图乙中应闭合开关 ，电池板对蓄电池充电，是将电能转化为 能的过程。
13．（2022-2023上·山东聊城·九年级统考期末）在天宫课堂中，王亚平老师将两个平板上的液滴靠得很近时，两个液滴会自动“搭接”或“液桥”（如图所示），“液桥”的形成表明了分子间存在 。在空间站中，航天员不用铅笔书写，因为在太空站失重环境下（石墨材料）导电性能极佳，进入电器会导致电路发生 故障。
14．（2022-2023上·山东枣庄·九年级统考期末）如图所示，取两个相同的不带电的验电器A和B，用丝绸摩擦过的玻璃棒与验电器A的金属球接触后，再用带有绝缘手柄的金属棒把A和B连接起来，验电器B带 （选填“正电”或“负电”）。金属棒上瞬间电流方向是从 （选填“A到B”或“B到A”）。

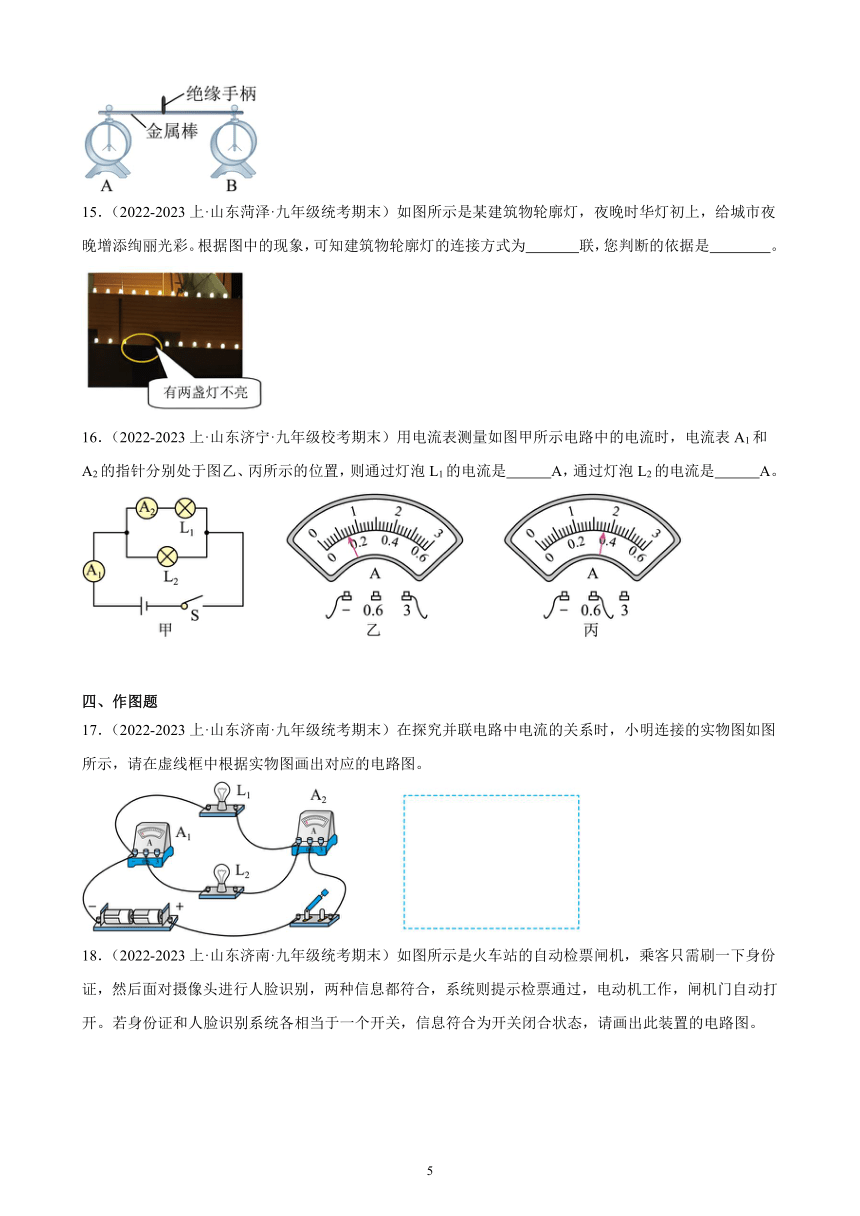

15．（2022-2023上·山东菏泽·九年级统考期末）如图所示是某建筑物轮廓灯，夜晚时华灯初上，给城市夜晚增添绚丽光彩。根据图中的现象，可知建筑物轮廓灯的连接方式为 联，您判断的依据是 。
16．（2022-2023上·山东济宁·九年级校考期末）用电流表测量如图甲所示电路中的电流时，电流表A1和A2的指针分别处于图乙、丙所示的位置，则通过灯泡L1的电流是 A，通过灯泡L2的电流是 A。
四、作图题
17．（2022-2023上·山东济南·九年级统考期末）在探究并联电路中电流的关系时，小明连接的实物图如图所示，请在虚线框中根据实物图画出对应的电路图。
18．（2022-2023上·山东济南·九年级统考期末）如图所示是火车站的自动检票闸机，乘客只需刷一下身份证，然后面对摄像头进行人脸识别，两种信息都符合，系统则提示检票通过，电动机工作，闸机门自动打开。若身份证和人脸识别系统各相当于一个开关，信息符合为开关闭合状态，请画出此装置的电路图。

19．（2022-2023上·山东枣庄·九年级统考期末）作图题，请在方框内按如图所示的实物图画出对应的电路图。
20．（2022-2023上·山东烟台·九年级统考期末）通常居民楼道的电灯是通过光控开关和声控开关来控制的。光控开关在天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开。为了达到节约电能的目的，请将如图所示的原理图连接完整，使电灯只有在光线昏暗并且有人经过时才发光。
21．（2022-2023上·山东泰安·九年级校考期末）居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电。但是，如果有人夜晚出来，没有灯又很不方便。科研人员利用“光敏”材料制成“光控开关”，它的作用是天黑时自动闭合，天亮时自动断开；利用“声敏”材料制成“声控开关”，它的作用是当有人走动发出声音时自动闭合，无人走动时自动断开。请设计一电路，使它满足只有人夜晚出来走动时灯才亮的电路。开关符号用“”表示； 开关符号用“ ”表示。（电路图画在方框内）
22．（2022-2023上·山东德州·九年级统考期末）根据如图所示的电路图连接实物电路。

五、实验题
23．（2022-2023上·山东枣庄·九年级统考期末）为了探究并联电路的电流特点，同学设计了如图甲所示的电路进行实验。
（1）在连接电路时，开关应处于 （选填“闭合”或“断开”）状态；
（2）在用电流表测电流的分组实验中，电流表的使用通常存在有三种问题：①电流表所选量程偏大；②电流表所选量程偏小；③电流表的正负接线柱接反；请判断，图乙的问题是 （填序号），图丙的问题是 （填序号）；
（3）排除故障后，测出了L1、L2支路和干路上的电流分别为I1、I2和I3电流表示数分别如图丁、戊、己所示，可读出：I1=0.54A，I2= A，I3=1.00A。根据多次测量的结果，在误差允许范围内，你认为并联电路中干路电流和各支路电流的关系是 （写出关系式即可）。
六、综合题
24．（2022-2023上·山东青岛·九年级统考期末）目前小型汽车上使用的发动机是以汽油作为燃料的汽油机。汽油机的特点是转速高、结构简单、质量轻、造价低廉、运转平稳、使用维修方便。汽油机在汽车上，特别是小型汽车上大最使用。

（1）如图是汽油机的四个冲程，其中，把内能转化为机械能的是 图，其他冲程活塞的往复运动是靠飞轮的 完成的；
（2）汽车发动机有涡轮增压和自然吸气两种，相比于自然吸气发动机，涡轮增压发动机通过压缩空气来增加进气量，可以燃烧更多的汽油，提高发动机的输出功率，获得更强的动力。关于这两种发动机，下列说法正确的是 （选出所有符合要求的选项）；
A．涡轮增压发动机效率可达到100%
B．涡轮增压发动机压缩空气时，空气的内能增加
C．涡轮增压发动机能提高汽油的热值来增强动力
D．用水循环来降低发动机的温度主要是利用水的比热容大
（3）虽然汽车给我们带来了方便，但也带来了能源危机和环境污染等问题，随着科技的不断进步，电动汽车渐渐进入人们的家庭，不仅减少环境污染，节约了石油，而且还有很多优点，无钥匙解锁是它众多优点之一，当钥匙在汽车附近，按一下门把手按钮（相当于闭合S1）或者点击手机APP（相当于闭合S2），电动机M工作车门解锁，为了实现此功能，请同学们在虚线框内补全车门解锁的电路。

七、计算题
25．（2022-2023上·山东济南·九年级统考期末）如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示。通过灯L1的电流是多少？
参考答案：
1．C
【详解】A．把带负电的橡胶棒靠近吸管A端时，吸管A端远离橡胶棒被排斥，说明吸管A端与橡胶棒带的是同种电荷，橡胶棒带负电，吸管A端也带负电，故A不符合题意；
BCD．吸管与餐巾纸摩擦，吸管带负电，说明吸管得到了电子，同时餐巾纸失去电子而带正电，故C符合题意，BD不符合题意。
故选C。
2．A
【详解】A．人体、盐水、大地、水银都易导电，属于导体，故A符合题意；
B．人体、大地、酸碱盐溶液都易导电，属于导体，塑料不容易导电，属于绝缘体，故B不符合题意；
C．金属、大地、石墨都易导电，属于导体，陶瓷不容易导电，属于绝缘体，故C不符合题意；
D．盐水、人体、潮湿的空气都易导电，属于导体，橡皮不容易导电，属于绝缘体，故D不符合题意。
故选A。
3．D
【详解】A．用丝绸摩擦过的两根玻璃棒靠近时，带同种电荷互相排斥。故A正确，不符合题意；
B．用带有绝缘柄的铜棒把验电器A和B连接起来，带电的验电器A和不带电的验电器B之间有电荷差，所以导体铜棒中有电流通过，使B验电器带上电荷而金属箔会张开。故B正确，不符合题意；
C．开关闭合后，用导线触接L2两端时，L2发生短路，L1发光，L2不发光。故C正确，不符合题意；
D．电流的方向规定为正电荷定向移动的方向，自由电子带负电荷，所以自由电子的定向移动方向与电流方向相反。故D错误，符合题意。
故选D。
4．D
【详解】A．摩擦起电的实质是电子的转移，并不能创造电荷，故A错误；
BC．用丝绸摩擦过的玻璃棒因失去电子而带正电，原来验电器不带电；当带正电的玻璃棒与金属球接触时，一部分电子会从验电器的金属箔移动到玻璃棒，两金属箔由于失去电子都带上正电荷，因同种电荷相互排斥而张开，故BC错误；
D．用丝绸摩擦过的玻璃棒接触验电器时，电子从金属箔转移到玻璃棒，电流的方向与电子定向移动的方向相反，因此瞬间产生的电流方向是从玻璃棒流向箔片，故D正确。
故选D。
5．D
【详解】A．制作避雷针的材料应该容易导电，为导体，故A错误；
B．电视塔被击中时电流很大，故B错误；
C．闪电是云层的放电现象，云层在运动过程中与空气摩擦失去电子，云层带正电，故C错误；
D．云层带正电荷，避雷针工作时尖端放电，负电荷从大地定向移动到避雷针，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与正电荷定向移动的方向相反，因此电流的方向是从云层流向避雷针，故D正确。
故选D。
6．A
【详解】由题意知，两个开关S1、S2都闭合，显示屏才接通，所以两个开关应串联接在电路中。
A．图示电路，两个开关同时闭合，显示屏工作，故A符合题意；
B．图示电路，任一开关闭合，显示屏都工作，故B不符合题意；
C．图示电路中，开关S1闭合，显示屏工作，S2也闭合，显示屏被短路，不工作，故C不符合题意；
D．开关S1闭合，显示屏工作，S2也闭合，电源短路，显示屏不工作，故D不符合题意。
故选A。
7．D
【详解】由实物图可知，两灯泡并联，电流表A1在干路上，测量干路的电流，电流表A2与灯泡L2串联，测量通过灯泡L2的电流，由题可知，电流表A2的示数为0.2A，则通过灯泡L2的电流为0.2A。通过灯泡L1的电流为0.3A，则干路电流即电流表A1的示数为
I=I1+I2=0.3A+0.2A=0.5A
故ABC错误，D正确。
故选D。
8．D
【详解】A．闭合开关S1、S2，电流表A1在干路上，测量干路电流，故A错误；
B．闭合开关S1、S2，两个灯泡并联，电流表A1在干路上，电流表A2在支路上，故电流表A2的示数比A1的小，故B错误；
C．若灯L1被短路时，则灯泡L2也被短路，故C错误；
D．仅断开S1，只有灯泡L2接入电路，电流表A2没有接入电路，故没有示数，只有电流表A1接入电路，故只有电流表A1有示数，故D正确。
故选D。
9．ACD
【详解】A．甲图：被丝绸摩擦过的玻璃棒会带上正电荷，根据摩擦起电的实质可知，得到电子的带负电，失去电子的带正电，所以在这个过程中玻璃棒失去了电子，故A正确；
B．乙图应为B中的自由电子可以通过金属棒流向A，B中金属箔带正电，根据电荷间相互作用的规律可知，B中的金属箔带同种电荷而张开，故B错误；
C．带电体具有吸引轻小物体的性质，因此丙图，摩擦后的气球能够吸引细水流，是因为带电体具有吸引轻小物体的性质，故C正确；
D．根据电荷间相互作用的规律可知，丁图中用细绳悬挂的轻质泡沫塑料小球相互排斥，则两小球一定带有同种电荷，故D正确。
故选ACD。
10．负
【详解】同种电荷相互排斥，异种电荷相互吸引，有甲、乙、丙三个带电体，且丙物体带正电，乙物体吸引丙物体，故乙带负电；甲物体排斥乙物体，故甲带负电。
11． 带了电荷 吸引轻小物体
【详解】[1][2]能滚动的毛刷在毛料衣服上刷动时，由于互相摩擦发生了电荷的转移，而使毛刷带上了电；摩擦起电的物体能吸引轻小的灰尘，是因为摩擦后的带电体具有吸引轻小物体的性质。
12． S1 化学
【详解】[1][2]由乙图可知，当闭合S1，断开S2时，太阳能电池板对蓄电池充电；当断开S1，闭合时S2时，蓄电池对节能灯供电；白天蓄电池处于充电不供电状态，应闭合开关S1，断开开关S2；太阳能电池板对蓄电池充电，消耗电能，产生化学能，将电能转化为化学能。
13． 引力 短路
【详解】[1]由题意可知，两个平板上的液滴靠得很近时，两个液滴会自动搭接成“液桥”，这表明分子间存在引力。
[2]由于飞溅的铅笔芯颗粒是石墨材料具有极佳的导电性，进入电器会导致电路发生短路故障。
14． 正电 A到B
【详解】[1][2]丝绸摩擦过的玻璃棒带正电，当玻璃棒与验电器A的金属球接触后，验电器A也带了正电，金属箔片由于带了同种电荷相互排斥而张开；用带有绝缘手柄的金属棒把A和B连接起来，验电器B上的自由电子向A验电器转移，验电器B也带了正电，金属棒中的自由电子由B到A，规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反，所以金属棒上瞬间电流方向是从A到B。
15． 并 并联电路中各用电器互不影响
【详解】[1][2]由图知，建筑物上两盏轮廓灯不亮，但其余的灯还亮，说明各轮廓灯互不影响；因为串联电路各用电器相互影响，并联电路中各用电器互不影响，所以建筑物轮廓灯的连接方式为并联。
16． 0.36 0.34
【详解】[1][2]由电路图知，两灯并联，电流表A1测干路电流，A2测L1支路电流，由图乙知，电流表A1使用大量程，分度值0.1A，示数为0.7A，即干路电流为
由图丙知，电流表A2使用小量程，分度值0.02A，示数为0.36A，即通过灯泡L1的电流为
由并联电路的电流规律可得，通过灯泡L2的电流为
17．
【详解】根据电流的流向，电流从电源正极出发经开关、电流表A2后开始分支，一支经过灯泡L2，电流表A1，另一支经过L1，然后共同回到电源负极；如图所示：
18．
【详解】只有当身份证和人脸识别的信息都符合时，系统才会启动电动机打开闸门，当身份证或者人脸识别的信息不符合时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，如图所示：

19．
【详解】由实物图知，电路中的电流由电源正极出来，经开关后，分为两个支路，其一经电流表、灯L1回到电源负极，其二经灯L2回到电源负极，作图如下：
20．
【详解】光控开关在天黑时，自动闭合，天亮时，自动断开；声控开关在有人走动发出声响时，自动闭合，无声响时，自动断开；说明两个开关不能独立工作，即两个开关串联，再和灯泡串联。设计电路如图
21．
【详解】只有人夜晚出来走动时灯才亮，即满足“光控”开关和“声控”开关同时闭合，电路才接通，即两个开关与灯泡串联，如下图所示：
22．
【详解】由电路图可知，两个灯泡并联，电流表和灯泡L1在一条支路，开关S2和灯泡L2在另一条支路，开关S1在干路中，电源电压是3V，电源电压较小，通过灯泡的电流较小，电流表可以选择0~0.6A的量程，如图所示：

23． 断开 ③ ② 0.46 I3=I1+I2
【详解】（1）[1]为了电路元件的安全，连接电路时，应断开开关。
（2）[2]观察图乙发现，电流表指针反向偏转，所以电流表的正负接线柱接反了，故③符合题意，故选③。
[3]观察图丙发现，电流表指针超过了最大量程刻度，所以电流表所选量程偏小，故②符合题意，故选②。
（3）[4]观察图戊发现，电流表选的量程为0~0.6A，分度值为0.02A，所以电流表示数为0.46A。
[5]观察多次测量的数据发现，L1、L2支路的电流之和等于干路上的电流，所以可得
I3=I1+I2
24． 丙 惯性 BD
【详解】（1）[1][2]如图是汽油机的四个冲程，存在能量转化是压缩冲程和做功冲程，如图乙是压缩冲程将机械能转化为内能，如图丙是做功冲程将内能转化为机械能，做冲程对外做功，提供动力，其他冲程活塞的往复运动是靠飞轮的惯性完成的。
（2）[3] A．任何机械在工作过程中都不可避免要做额外功，效率不可能为100%，故A错误；
B．涡轮增压发动机压缩空气时，对空气做功，机械能转化为内能，空气的内能增加，温度升高，故B正确；
C．燃料的热值是燃料的一种属性，只与燃料的种类有关，故C错误；
D．由于水的比热容较大，等质量的水与其它液体，升高相同的温度，水吸的热量更多，用水循环来降低发动机的温度主要是利用水的比热容大，故D正确。
故选BD。
（3）[4]由于无论是闭合S1还是S2，电动机都能工作，表明两开关是并联的，如图所示

25．1.2A
【详解】解：由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的量程为0～3A，分度值为0.1A，由乙图可知干路电流为
A2测量通过灯泡L2的电流，故A2选择的量程为0～0.6A，分度值为0.02A，所以L2的电流为
由并联电路电流的规律
可得，通过灯L1的电流
答：通过灯L1的电流是1.2A。
