欧姆定律
第三课时
第四章 电与电路

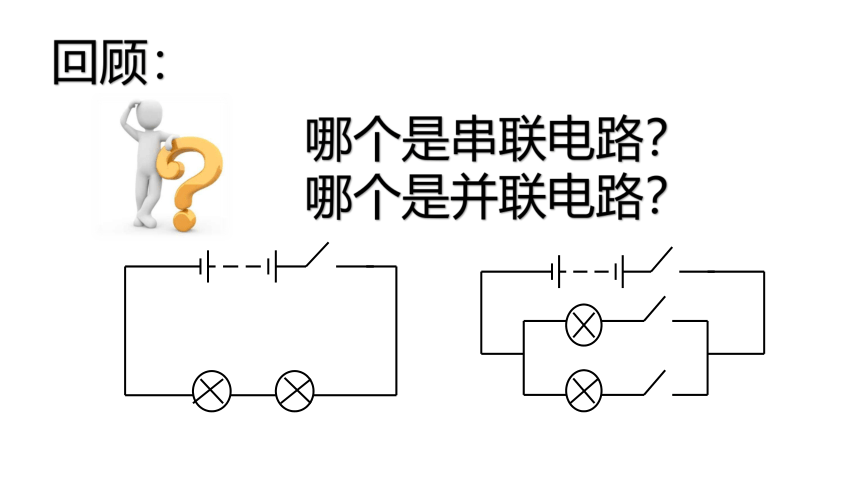

回顾：
哪个是串联电路？哪个是并联电路？
串并联电路中的电流、电压、电阻各有什么关系呢？

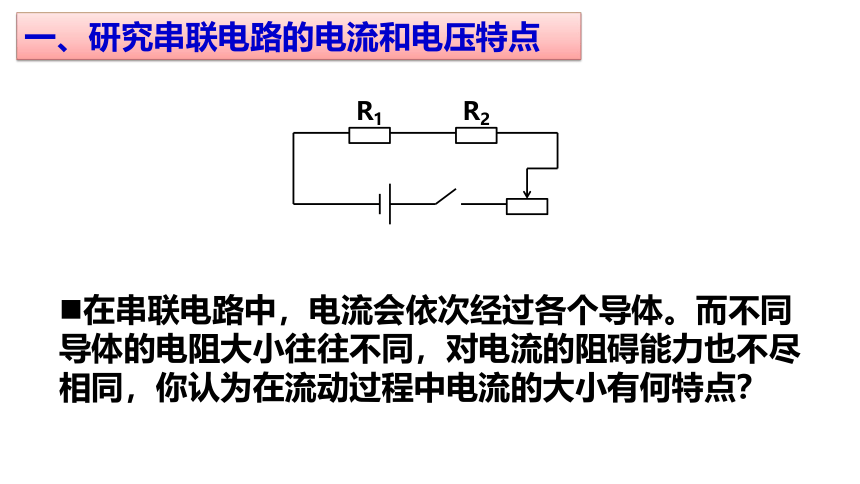

一、研究串联电路的电流和电压特点
在串联电路中，电流会依次经过各个导体。而不同导体的电阻大小往往不同，对电流的阻碍能力也不尽相同，你认为在流动过程中电流的大小有何特点？
R1
R2
猜想一：在串联电路中电流在流经大电阻后强度减弱，
在流经小电阻后强度加强。

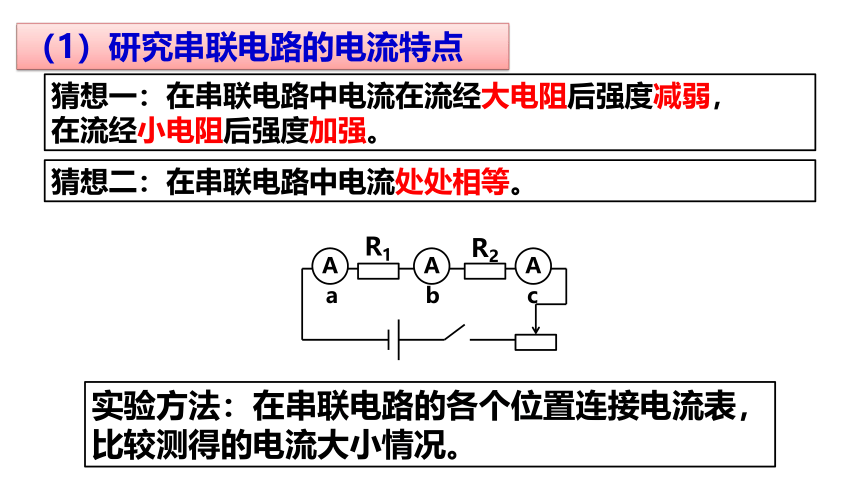

（1）研究串联电路的电流特点
猜想二：在串联电路中电流处处相等。
R1
R2
A
A
A
实验方法：在串联电路的各个位置连接电流表，
比较测得的电流大小情况。
a
b
c

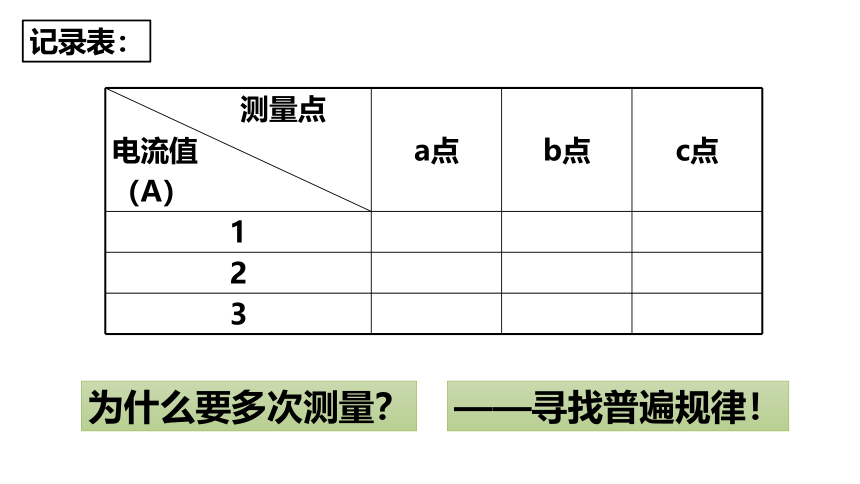

记录表：
测量点 电流值 （A） a点 b点
c点
1
2
3
为什么要多次测量？
——寻找普遍规律！

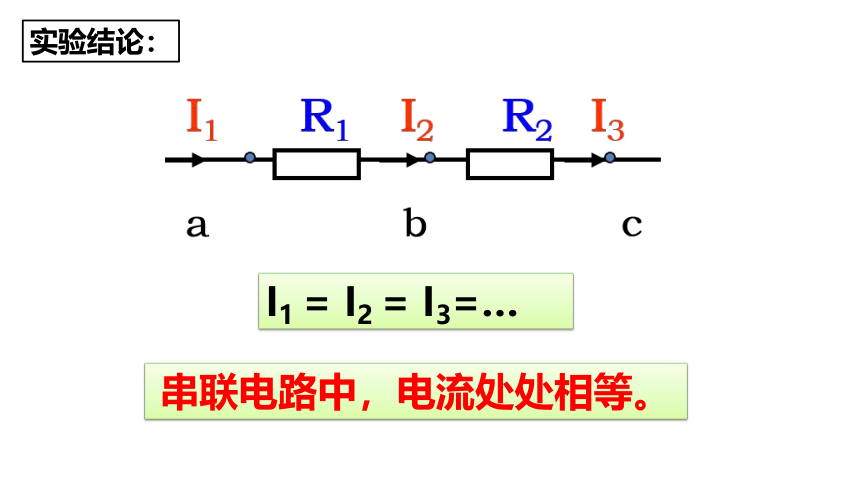

I1 = I2 = I3=…
串联电路中，电流处处相等。
实验结论：
猜想一：在串联电路中电阻越大，两端电压越大。

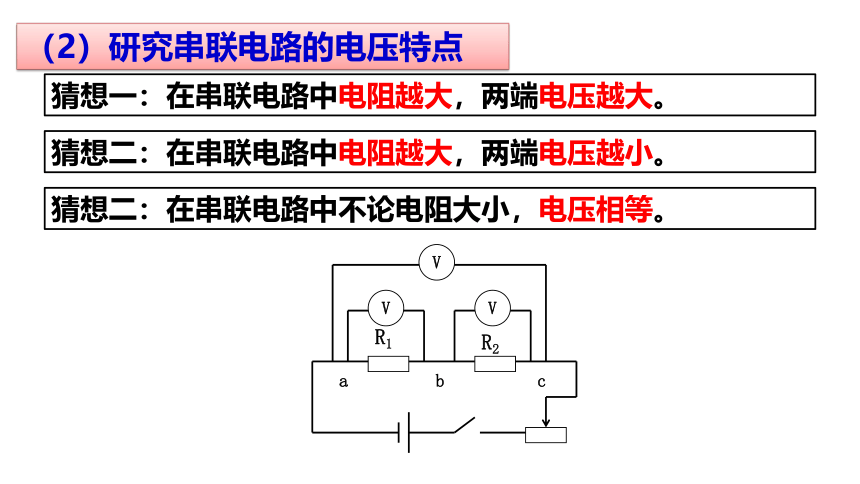

（2）研究串联电路的电压特点
猜想二：在串联电路中电阻越大，两端电压越小。
猜想二：在串联电路中不论电阻大小，电压相等。
R1
R2
a
b
c
V
V
V

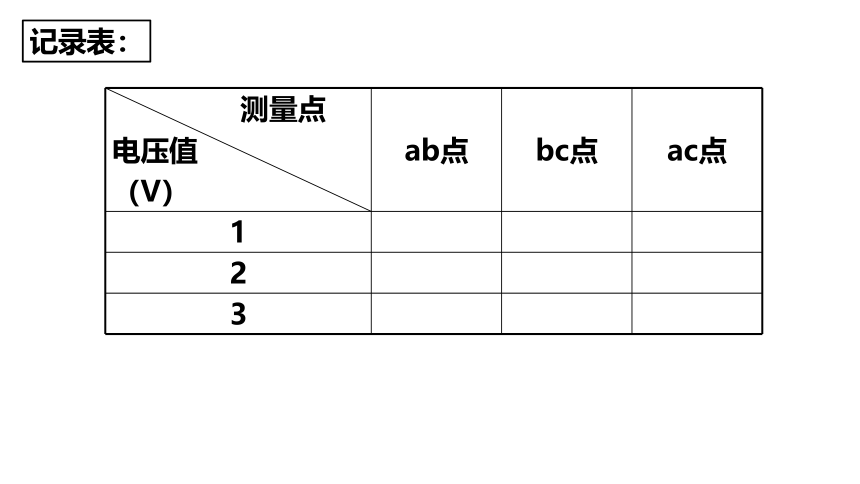

记录表：
测量点 电压值 （V） ab点 bc点
ac点
1
2
3

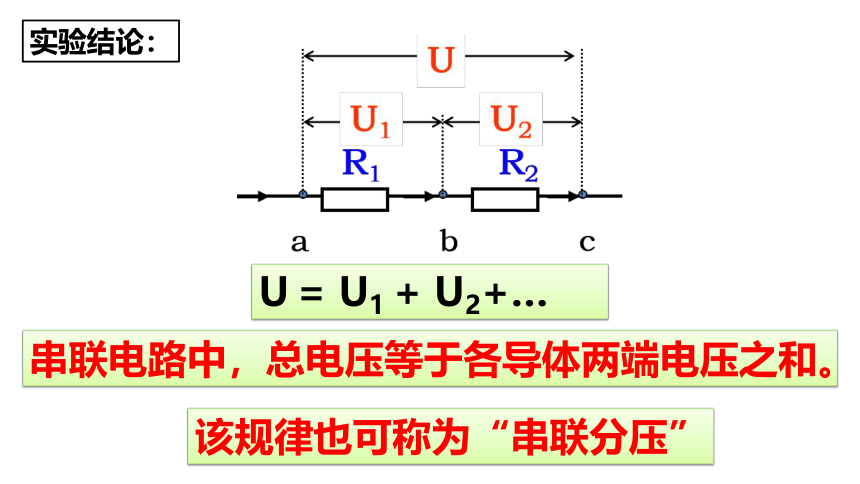

实验结论：
U = U1 + U2+…
串联电路中，总电压等于各导体两端电压之和。
该规律也可称为“串联分压”

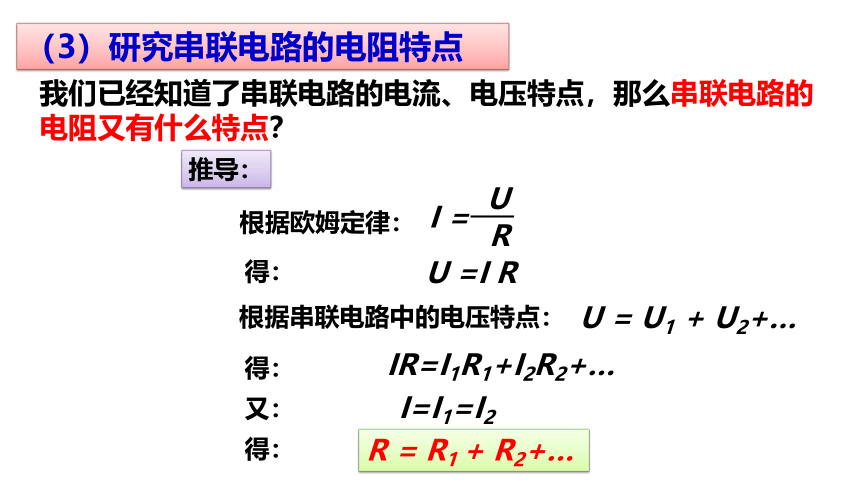

（3）研究串联电路的电阻特点
我们已经知道了串联电路的电流、电压特点，那么串联电路的电阻又有什么特点？
根据欧姆定律：
U
R
I =
得：
I R
U =
根据串联电路中的电压特点：
得：
U = U1 + U2+…
IR=I1R1+I2R2+…
又：
I=I1=I2=…
得：
R = R1 + R2+…
推导：

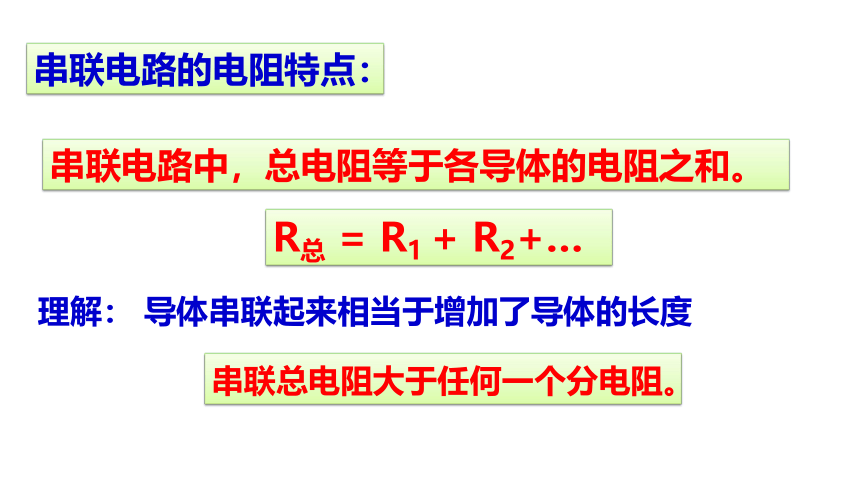

串联电路中，总电阻等于各导体的电阻之和。
R总 = R1 + R2+…
串联电路的电阻特点：
理解： 导体串联起来相当于增加了导体的长度
串联总电阻大于任何一个分电阻。
R1
R2
请计算：电源总电压为6V，R1阻值2Ω，R2先后分别接为阻值为2Ω、4Ω、8Ω，请计算两个电阻两端的电压大小。
R1=2Ω
R2=2Ω
U1=3V
U2=3V
R1=2Ω
R2=4Ω
U1=2V
U2=4V
R1=2Ω
R2=8Ω
U1=1.2V
U2=4.8V
串联电路中，电阻越大的元件，其两端的电压也越大
串联分压的规律：
一、研究并联电路的电流和电压特点
（1）研究并联电路的电流特点
R1
R2
A
A
A
猜想一：干路电流和支路电流相等。
猜想二：干路电流为支路电流之和。
实验方法：在并联电路的干路和支路连接电流表，比较测得的电流大小情况。
a
b
c
记录表：
测量点 电流值 （A） a点 b点
c点
1
2
3
实验结论：
并联电路中，干路上的总电流等于各支路电流之和。
I = I1 +I2+…
该规律也可称为“并联分流”
猜想一：干路电压和支路电压相等。
（2）研究并联电路的电压特点
猜想一：干路电压为支路电压之和。
R1
R2
V
V
V
记录表：
测量点 电压值 （V） R1支路 R2支路
干路
1
2
3
实验结论：
并联电路中，（两个相同的分支点之间）各支路两端电压都相等，也等于这些支路所在干路的电压。
U = U1 = U 2=…
（3）研究串联电路的电阻特点
我们已经知道了并联电路的电流、电压特点，那么并联电路的电阻又有什么特点？
推导：
根据欧姆定律：
U
R
I =
根据并联电路中的电流特点：
I = I1 + I2+…
得：
又：
U=U1=U2=…
得：
并联电路中，总电阻的倒数等于各导体电阻的倒数之和。
并联电路的电阻特点：
理解：并联导体的电阻相当于增大了导体的横截面积
并联总电阻小于任何一条支路电阻。
请计算：电源电压始终为6V，R1阻值2Ω，R2先后分别
接为阻值为2Ω、4Ω、8Ω，请计算两条支路的电流大小。
R1=2Ω
R2=2Ω
I1=3A
I2=3A
R1=2Ω
R2=4Ω
I1=3A
I2=1.5A
R1=2Ω
R2=8Ω
I1=3A
I1=0.75A
并联电路中，电阻越大的支路，其流过的电流越小。
并联分流的规律：
R1
R2
串联电路
并联电路
电路图
电流
电压
电阻
I = I1+I2+…
I = I1 = I2=...
U =U1+U2+…
U = U1 =U2=…
R =R1+R2+…
小结
串联
分压
并联
分流
串联电路的电流和电压特点
练一练
1、如图所示的电路，开关闭合后，电压表V1的示数是1.5V，电压表V2的示数是4.5V，则电源电压是( )
A．1.5V
B．3V
C．4.5V
D．6V
D
练一练
2．如图所示的电路中，电阻阻值R1＜R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是( )
A．I1＝I2
B．I1＞I2
C．U1＝U2
D．U1＞U2
A
练一练
3．如图所示的四个电路中，电源及各灯泡规格均相同。当开关闭合时，电流表读数最大的是( )
A．只有甲 B．只有乙 C．甲和丙 D．甲和丁
D
练一练
4．小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列分析正确的是( )
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过
它们的电流一定相等
D．换气扇和照明灯工作时，它们
两端的电压一定相等
D
练一练
5．如图所示，V1和V2是完全相同的两个电压表，都有3V和15V两个量程，闭合开关后，发现两个电压表偏转的角度相同，则( )
A．R1∶R2＝1∶4
B．R1∶R2＝4∶1
C．R1∶R2＝1∶5
D．R1∶R2＝5∶1
A
练一练
6．如图所示，电源两端电压恒定。闭合开关，灯泡L1比灯泡L2亮，则( )
A．若L2灯丝烧断，通过L1的电流变大
B．若L1灯丝烧断，L2两端电压不变
C．L1两端的电压比L2大
D．L1的电阻比L2大
B
练一练
7．如图所示，在探究“串联电路电压的关系”时，闭合开关S后，电压表V1的示数是2.5V，V2的示数是3.8V，则电压表V3的示数是( )
A．1.3V B．2.5V
C．3.8V D．6.3V
D
练一练
8.如图所示，汽车装有日间行车灯可以使行车更加安全，当汽车启动时，S1闭合，日间行车灯L1立即亮起；再闭合S2，车前大灯L2也亮起。符合这一情况的电路图是( )
D
A　　 　B　　　 C　 　 D
练一练
9．如图所示，在探究串联电路中电压的规律时，小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab＝3V，Ubc＝3V，Uac＝6V，在表格中记录数据后，下一步应该做的是( )
A．整理器材，分析数据，得出结论
B．对换L1和L2的位置，再测出一组电压值
C．改变电源电压，再测出几组电压值
D．换用不同规格的小灯泡，再测出几组电压值
D
练一练
10．如图所示，R1与R2并联在电源电压为3V的电路中。只闭合开关S1时，电流表的示数为0.3A；同时闭合开关S1和S2，电流表的示数为0.5A。则( )
A．R1的阻值为60Ω
B．R2的阻值为15Ω
C．通过R1的电流是0.5A
D．通过R2的电流是0.3A
B
练一练
11．如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是( )
A．I1 B．I2
C．I3 D．I1＋I2＋I3
C
练一练
12．如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，下列说法中正确的是( )
A．通过灯L1的电流与通过灯L2的电流一定相等
B．通过灯L1的电流与通过电源的电流一定相等
C．灯L1和灯L2串联
D．灯L1和灯L2两端的电压一定相等
D
