专题：动态电路
第四章 电与电路
动态电路——由于开关的通断、滑动变阻器滑片的移动、半导体材料导致电路中的物理量发生变化的电路。
动态电路
动态电路类型
1、滑动变阻器阻值变化引起的电路变化问题;
2、开关通断引起的电路变化问题;
3、半导体材料引起的电路变化问题。

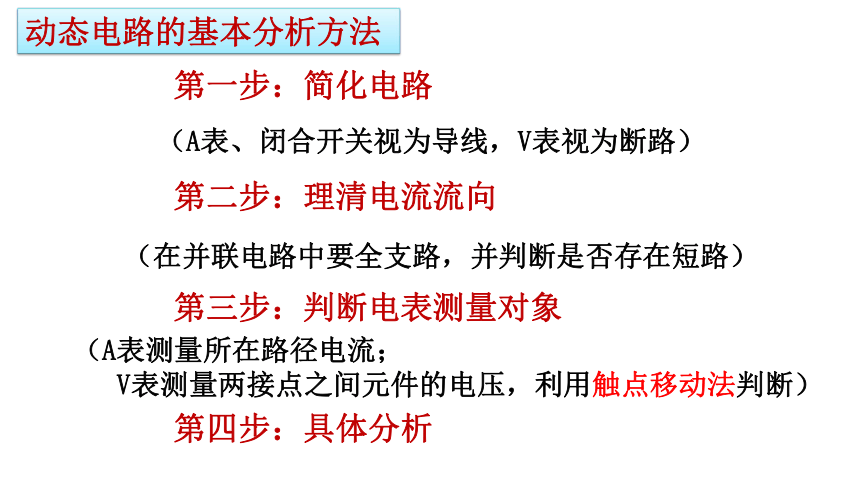

第一步：简化电路
第二步：理清电流流向
第三步：判断电表测量对象
（A表、闭合开关视为导线，V表视为断路）
（在并联电路中要全支路，并判断是否存在短路）
第四步：具体分析
动态电路的基本分析方法
（A表测量所在路径电流；
V表测量两接点之间元件的电压，利用触点移动法判断）

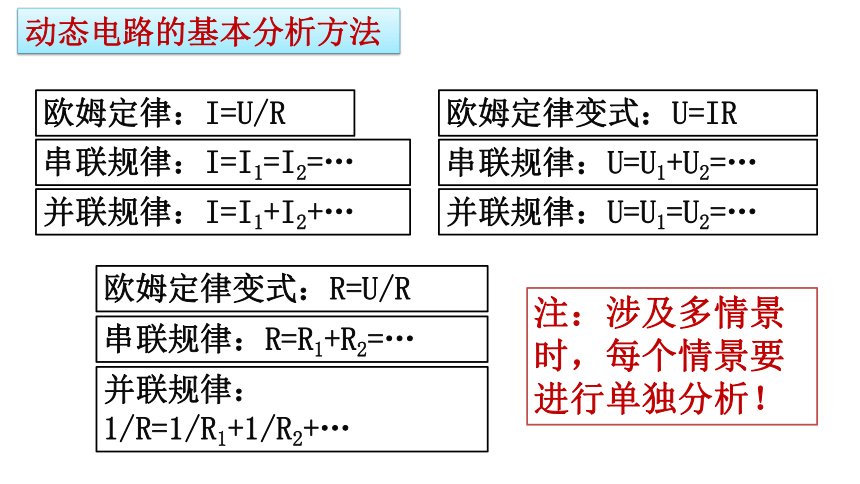

动态电路的基本分析方法
欧姆定律：I=U/R
串联规律：I=I1=I2=…
并联规律：I=I1+I2+…
欧姆定律变式：U=IR
串联规律：U=U1+U2=…
并联规律：U=U1=U2=…
欧姆定律变式：R=U/R
串联规律：R=R1+R2=…
并联规律：1/R=1/R1+1/R2+…
注：涉及多情景时，每个情景要进行单独分析！

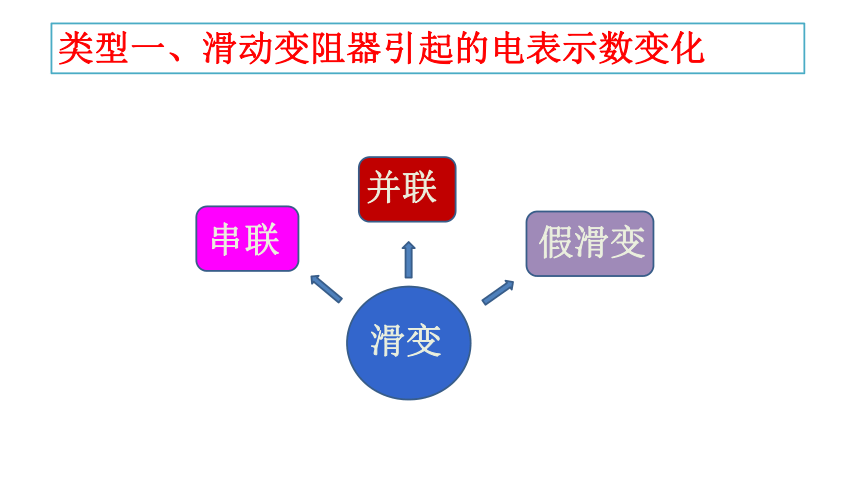

类型一、滑动变阻器引起的电表示数变化
滑变
并联
假滑变
串联

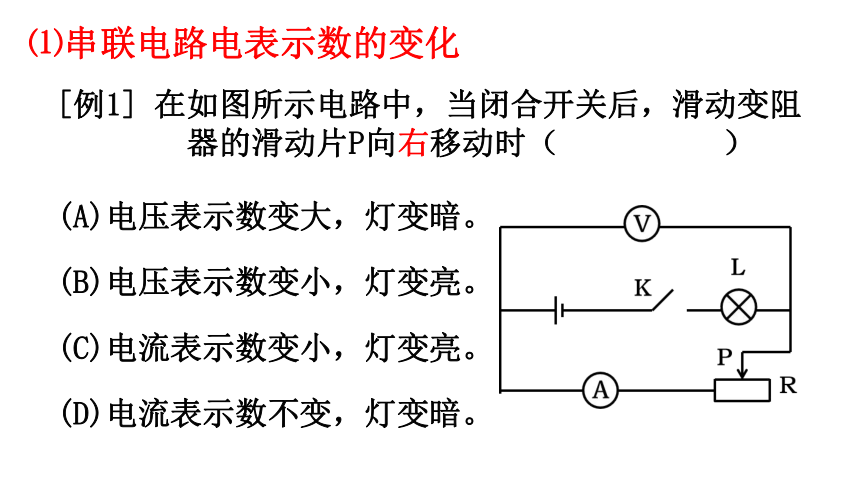

⑴串联电路电表示数的变化
[例1] 在如图所示电路中，当闭合开关后，滑动变阻
器的滑动片P向右移动时（ ）
(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
R
P
L
K
V
A
R
P
L
K

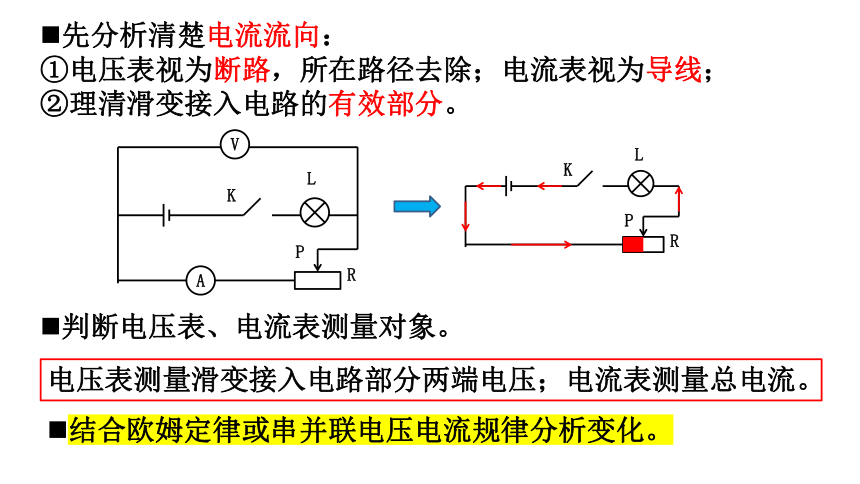

先分析清楚电流流向：
①电压表视为断路，所在路径去除；电流表视为导线；
②理清滑变接入电路的有效部分。
判断电压表、电流表测量对象。
结合欧姆定律或串并联电压电流规律分析变化。
电压表测量滑变接入电路部分两端电压；电流表测量总电流。

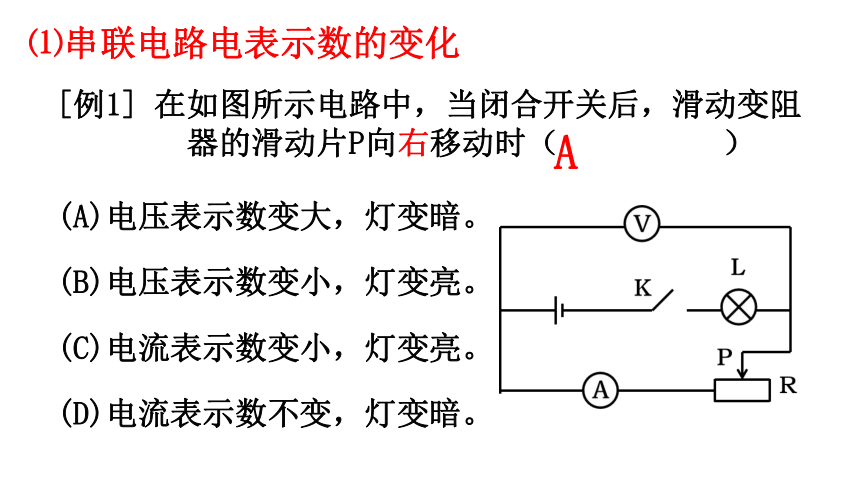

⑴串联电路电表示数的变化
[例1] 在如图所示电路中，当闭合开关后，滑动变阻
器的滑动片P向右移动时（ ）
(A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
A

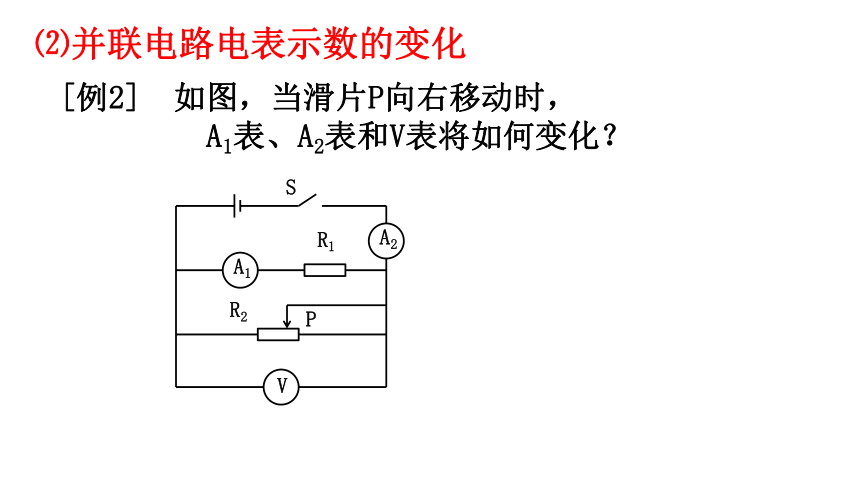

⑵并联电路电表示数的变化
[例2] 如图，当滑片P向右移动时，
A1表、A2表和V表将如何变化？
A2
A1
V
R2
R1
S
P
先分析清楚电流流向：
①电压表视为断路，所在路径去除；电流表视为导线；
②理清滑变接入电路的有效部分。
A2
A1
V
R2
R1
S
R2
R1
S
判断电压表、电流表测量对象。
结合欧姆定律或串并联电压电流规律分析变化。
电压表测量滑变接入电路部分两端电压；
电流表A1测所在支路电流，A2测干路电流。
P
P
⑵并联电路电表示数的变化
[例2] 如图，当滑片P向右移动时，
A1表、A2表和V表将如何变化？
A2
A1
V
R2
R1
S
电流表A1示数不变。
A2示数变小。
电压表V示数不变。
P
[例3 ]当S闭合，滑片P向右滑动时
(1)电流表的示数将
(2)电压表的示数将
⑶假滑变电路电表示数的变化
不变
电压表一端与上接线口
（滑片）相接，一端与
滑变下接线口相接，即
为假滑变电路：整段电
阻丝接入，滑片无法调
节电阻丝接入电路的长
度。
变小
V
A
S
R1
R2
P
类型二、开关断开与闭合引起电路的变化
[例1]：在如图所示的电路中，将开关K由断开到闭合时，电流表的示数将______，电压表的示数将________
(均填“变大”“变小”或“不变”)。
V
A
R1
R2
K
解题方法：
1、根据开关的断开闭合情况,结合去表法画出电路；
2、判断电压电流表的测量对象；
3、根据欧姆定律或串并联电流电压规律具体分析。
类型二、开关断开与闭合引起电路的变化
[例1]：在如图所示的电路中，将开关K由断开到闭合时，电流表的示数将______，电压表的示数将________
(均填“变大”“变小”或“不变”)。
V
A
R1
R2
K
断开
闭合
V
A
R1
R2
V
A
R1
变大
变大
类型三、半导体材料引起的电路变化问题。
R1
R2
S
R1
R2
S
[例1]R1为定值电阻，R2为热敏电阻，且阻值随温度上升而减小。现分别将其串联/并联，闭合开关，当环境温度升高时，判断I1，I2，U1，U2的变化情况。已知电源电压为U且恒定。
温度越高，R1不变，R2减小
→R串减小；
→又电源电压不变，结合I=U/R
可知I1=I2且减小；
→结合U=IR，可知U1减小；
→再结合U=U1+U2，可知U2增大。
判断I1，I2，
U1，U2的变化情况
由于R1，R2并联，立即可知
→U1=U2=U，大小不变；
→结合I=U/R，且温度越高R2越小，
可知I1=U/R1不变，I2=U/R2变大。
判断I1，I2，
U1，U2的变化情况
类型三、半导体材料引起的电路变化问题。
解题方法：
1、半导体材料元件（如热敏电阻、光敏电阻等等）实质上就是特殊原理的变阻器，分析具体问题前首先要理解好这些元件工作原理；
2、利用去表法，简化电路；
3、判断电压电流表的测量对象；
4、根据欧姆定律或串并联电流电压规律具体分析。
小结
即画出等效电路图，
再结合欧姆定律、串并联电流电压等规律逐步解决这类问题。
动态电路分析的关键：
化动为静
第一步：简化电路
分析方法
第二步：理清电流流向
第三步：判断电表测量对象
（去表法、开关开闭等）
注意：①可以从题中不变的量，
如电源电压不变，定值电阻阻值不变等入手分析；
②活用串并联电流、电压、电阻规律，
活用串联分压、并联分流特性。
从滑动变阻器电阻变化、开关闭合前后电阻变化或半导体材料电阻变化的局部入手，用欧姆定律公式分析引起整体电流的变化，再回到局部研究部分电压变化。
（含理清变阻器的原理）
第四步：具体分析
综合训练
1、如右图，当滑片P向左移动时，A表和V表
将如何变化 ？
电流表A示数不变；
电压表V示数变小。
2、如图所示，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中A表、V1表和V2表的示数如何变化？
电流表A示数变大；
电压表V1示数变大；
电压表V2示数变小。
综合训练
3、如图，当滑片P向右移动时，A1表、A2表和V表将如何变化？
电流表A1示数减小；
电流表A2示数减小；
电压表V示数不变。
综合训练
4、如图所示的电路中，R1、R2均为定值电阻，电源电压不变，闭合开关S1、S2，两电表均有示数。若断开开关S2，则（ ）
A．电流表的示数变大，电压表的示数变小
B．电流表的示数变小，电压表的示数变大
C．电流表和电压表的示数都变小
D．电流表和电压表的示数都变大
C
A
V
R1
R2
S1
S2
综合训练
