家庭电路
学习目标
1. 知道家庭电路的组成，火线和零线的辨别方法。 2. 知道三线插头和漏电保护器的作用。
一、家庭电路的组成
火线
零线

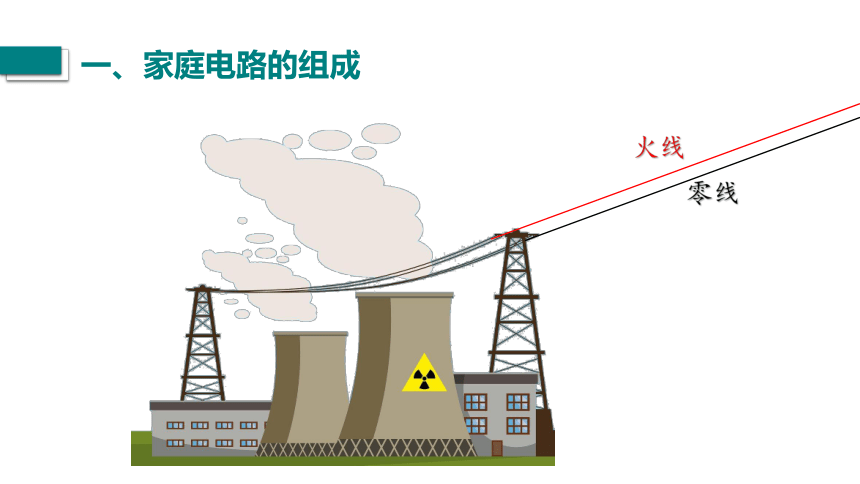

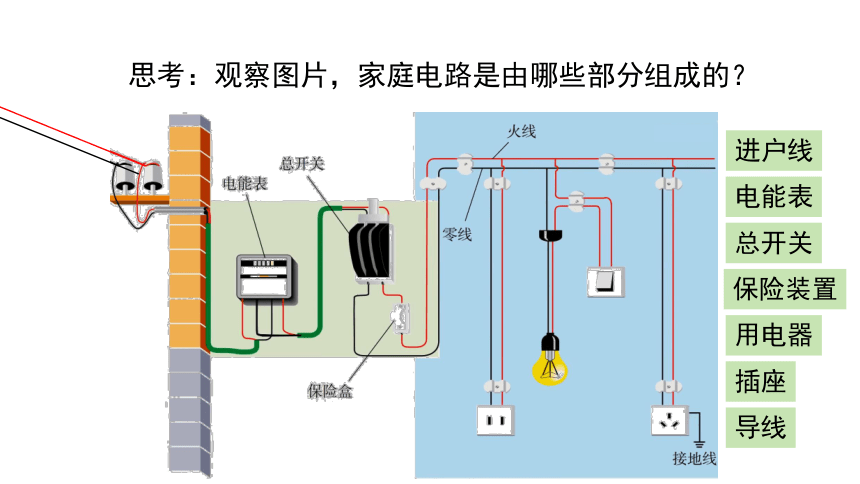

思考：观察图片，家庭电路是由哪些部分组成的？
进户线
电能表
总开关
保险装置
用电器
导线
插座

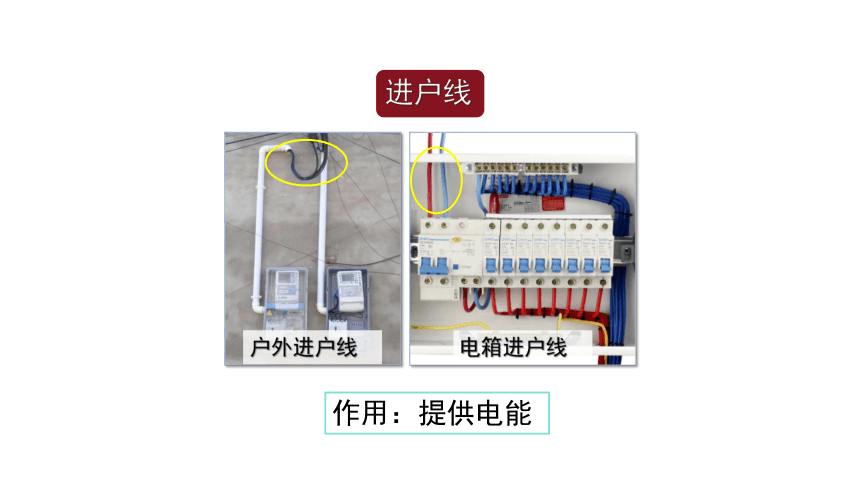

进户线
作用：提供电能
户外进户线
电箱进户线
火线
零线
大地
220V
220V
0V

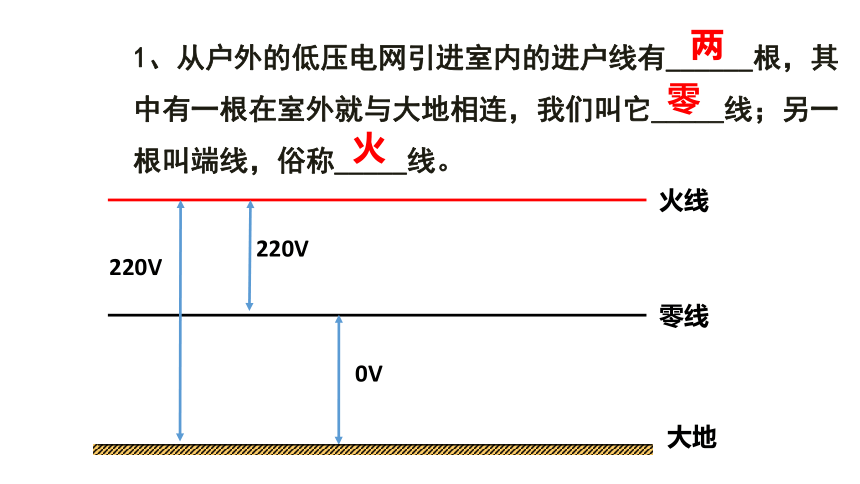

1、从户外的低压电网引进室内的进户线有______根，其中有一根在室外就与大地相连，我们叫它_____线；另一根叫端线，俗称_____线。
两
零
火

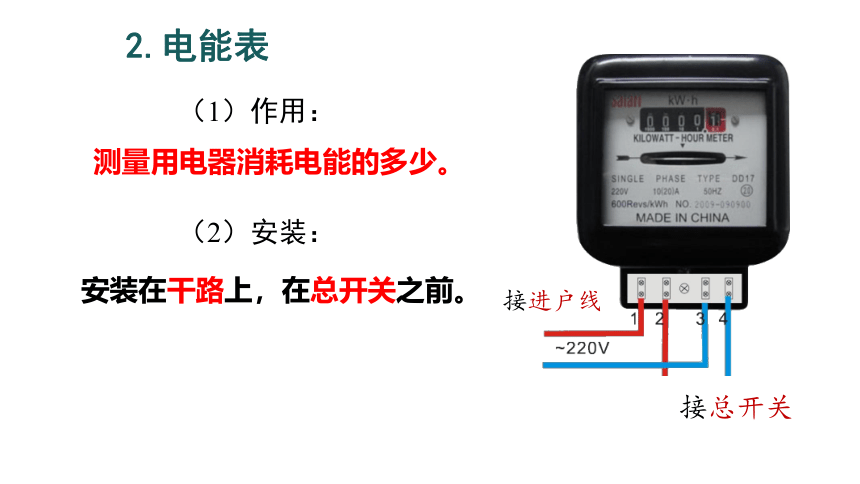

2.电能表
　　（1）作用：
　　（2）安装：
　　测量用电器消耗电能的多少。
　　安装在干路上，在总开关之前。
接进户线
接总开关
电源线
静触头一定要在上边，切不可倒装。
（1）闸刀开关的作用
接通和切断电路，
便于更换电器或维修设备。
（2）闸刀开关安装时的应该怎样放置
静触头
动触头

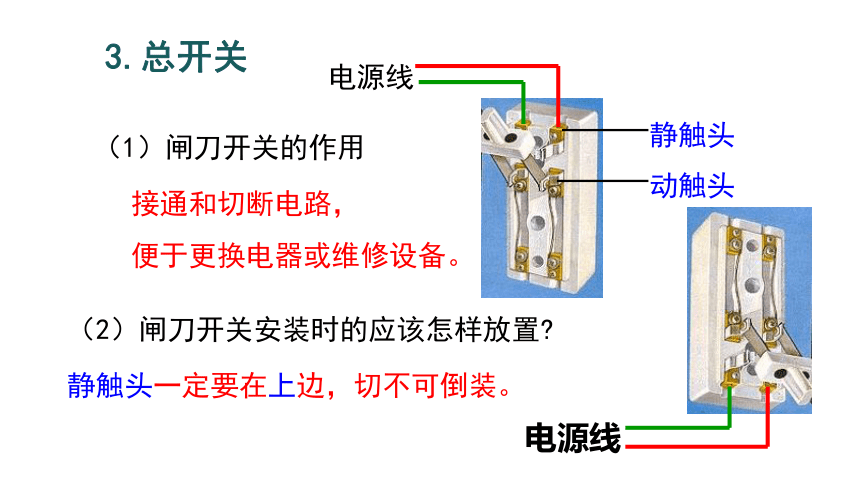

3.总开关
电源线
空气开关

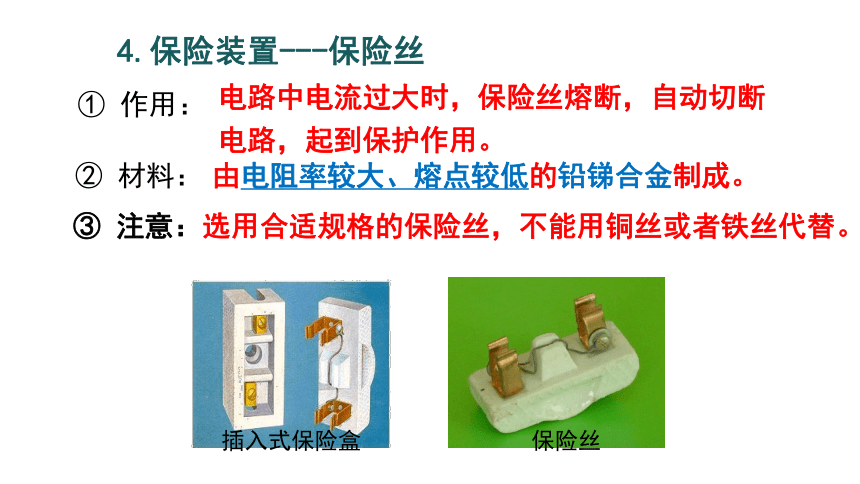

4.保险装置---保险丝
4.保险装置---保险丝
① 作用：
② 材料：
③ 注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
电路中电流过大时，保险丝熔断，自动切断电路，起到保护作用。
由电阻率较大、熔点较低的铅锑合金制成。
插入式保险盒
保险丝

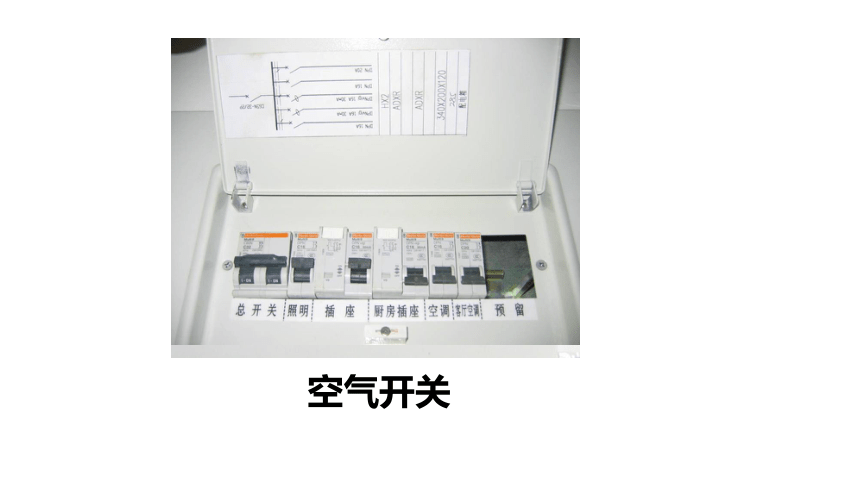

4.保险装置---空气开关

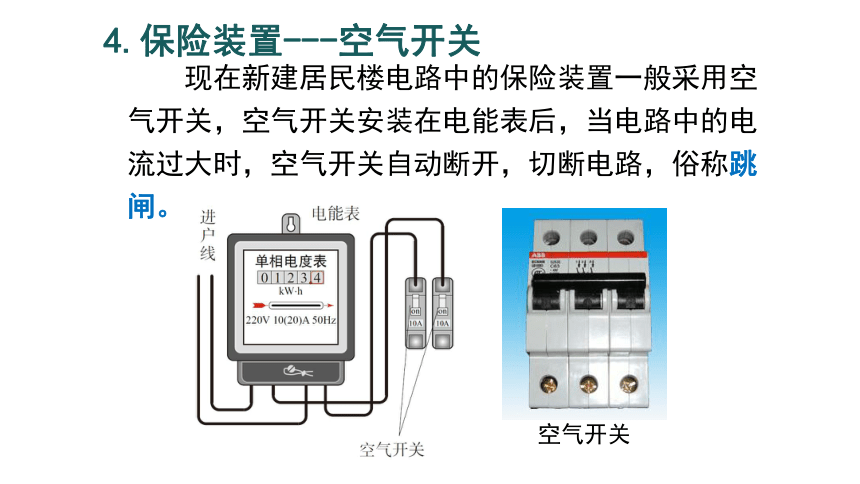

现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表后，当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
空气开关
下列关于家庭电路中电能表、进户线、闸刀开关、保险盒的安装顺序正确的是（ ）
A.进户线、电能表、闸刀开关、保险盒
B.进户线、闸刀开关、电能表、保险盒
C.进户线、保险盒、闸刀开关、电能表
D.进户线、保险盒、电能表、闸刀开关
A
例题
二、火线和零线
大地
220 V
220 V
0 V
火线(L)
零线(N)
入户处
火线相当于从电源的正极引出，零线相当于从电源的负极引出
如何辨别零线和火线呢？
各种各样的试电笔
试电笔：用于辨别火线和零线、检验用电器外壳是否带电的仪器。
用试电笔呀！
弹簧
笔尾金属体
氖管(电流经过时会发光)
电阻(阻值很大)
笔尖金属体
演示实验：
构造：
火线
零线
U=220V
U=220V
U=0 V
地面
使用试电笔时，手要接触 。 笔尖金属体接触电线（或与导线相连的导体），氖管发光表明接触的是 线. 不发光说明接触的是 线。
笔卡（尾）金属体
火
零
试电笔的使用方法
千万不要摸笔尖金属体！
错误的使用方法
思考与讨论：
1.试电笔测零线时为什么氖管不发光
3.试电笔中为什么要串联一个高值电阻
2.氖管发光时，电流的路径是怎样的？
4.使用试电笔时，为什么不能用手碰笔尖的金属体
讨论：在使用试电笔时，有电流流过人体，为什么人没有触电
答：在使用试电笔时，试电笔与人体在一起，试电笔中有一个__________的电阻，这样流过人体的电流很_____________，不会发生触电事故
很大
小
图为试电笔的结构。下列说法正确的是（　　）
A.试电笔可以判断物体是带正电还是带负电
B.若氖管发光，说明人体成为了电流的通路
C.使用时人不会触电是因为试电笔氖管中的氖气不会导电
D.使用时手指不能碰到金属笔卡
B
例题
2．用电器与零线、火线的连接
火线
零线
（1）各用电器（插座）并联在电路中。
（2）开关跟所控制的用电器串联
2．用电器与零线、火线的连接
火线
零线
（3）开关接在火线上
2．用电器与零线、火线的连接
火线
零线
（3）开关接在火线上
小结
（1）各用电器（插座）并联在电路中。
（2）开关跟所控制的用电器串联
（3）开关接在火线上
灯座和灯
卡口式
螺丝口式
火线
零线
火线
零线
火线
零线
火线和零线可以任意连接
零线
火线
火线和零线决不可以接错
为防止触电，灯泡螺口的顶端一定要接开关，接 ________；螺口的边缘接 _________；
家庭电路的连接方法
火线
零线
火线
零线
家庭电路的连接方法
火线
零线
三、三线插头与漏电保护器
两线插头：适用于外壳绝缘的用电器。
两线插头
三线插头
三线插头：适用于外壳为金属的用电器。
两孔插座
三孔插座
思考：有哪些用电器使用两线插头，哪些使用三线插头？
两孔插座：“左零右火”
三孔插座：“左零右火 上接地”
2.插座的连接
L
N
E
插插头时可以先_________，拔插头时可以后__________。 (填“接地”、“离地”)
接地
离地
三脚插头中，上脚为什么较长？
观察思考
同是漏电，为何反差如此大？
当用电器漏电，金属壳上就有220V的电压. 人触及它时，电流就会通过人体进入大地，发生触电事故.若外壳接地，电流就会经接地线进入大地，就不再有电流流经人体.
观察思考
3．漏电保护器
(1)作用：当有电流经过人体流入大地时，漏电保护器会迅速切断电路，对人身起保护作用。
(2)漏电保护器是通过检测电路中零线和火线中电流大小差异来控制开关的。
漏电分断时间 ＜0.1s
额定漏电动作电流 30mA
1、插座和用电器并联
2、各用电器之间并联
3、用电器和控制它的开关之间是
串联的，且为了安全起见，火线过
来先接开关再接用电器。
4、插座有双孔和三孔之分
