浙教版初中科学八上复习课件——第15讲电路分析及应用

(共24张PPT)

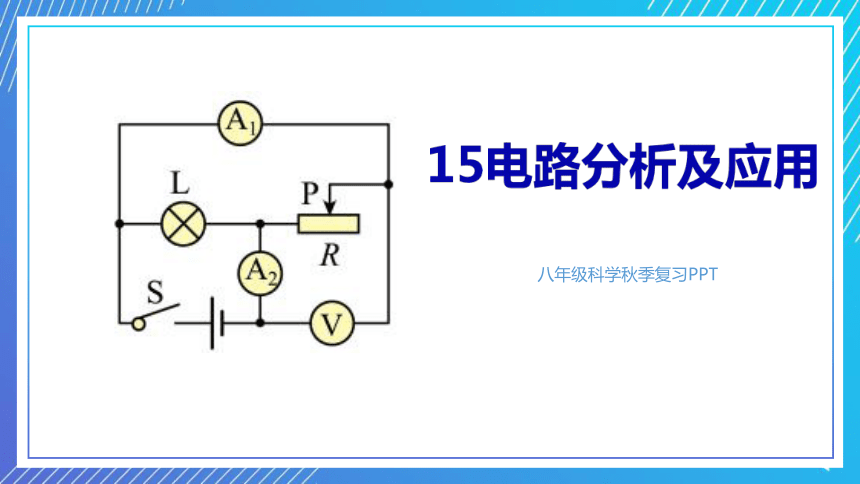

15电路分析及应用
八年级科学秋季复习PPT
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666

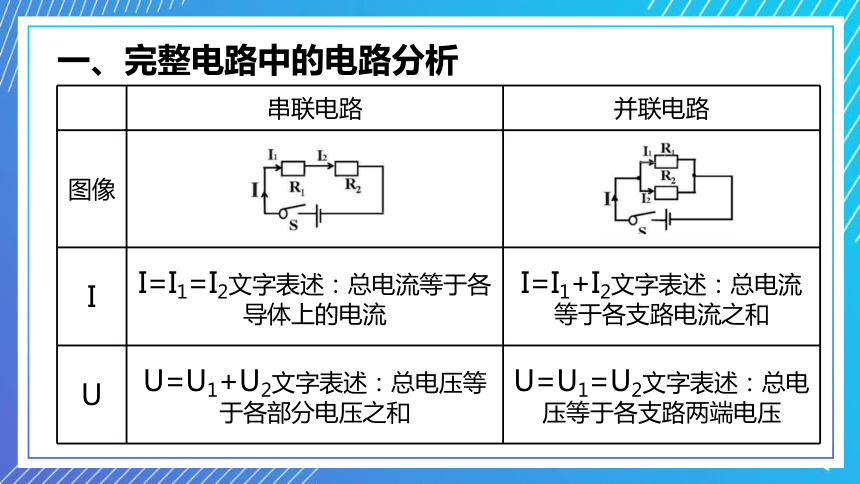

一、完整电路中的电路分析
串联电路 并联电路
图像
I I=I1=I2文字表述：总电流等于各导体上的电流 I=I1+I2文字表述：总电流等于各支路电流之和
U U=U1+U2文字表述：总电压等于各部分电压之和 U=U1=U2文字表述：总电压等于各支路两端电压
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666

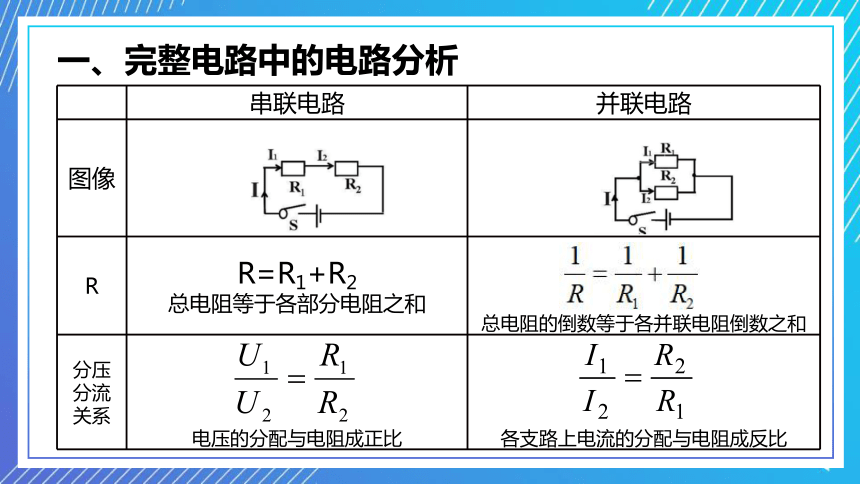

一、完整电路中的电路分析
串联电路 并联电路
图像
R R=R1+R2 总电阻等于各部分电阻之和
总电阻的倒数等于各并联电阻倒数之和
分压分流关系 电压的分配与电阻成正比
各支路上电流的分配与电阻成反比
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题

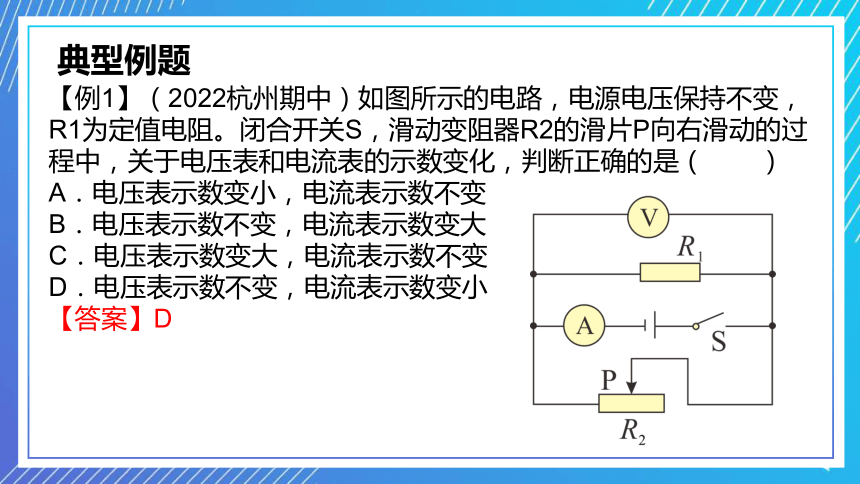

【例1】（2022杭州期中）如图所示的电路，电源电压保持不变，R1为定值电阻。闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，判断正确的是（　　）
A．电压表示数变小，电流表示数不变
B．电压表示数不变，电流表示数变大
C．电压表示数变大，电流表示数不变
D．电压表示数不变，电流表示数变小
【答案】D
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题

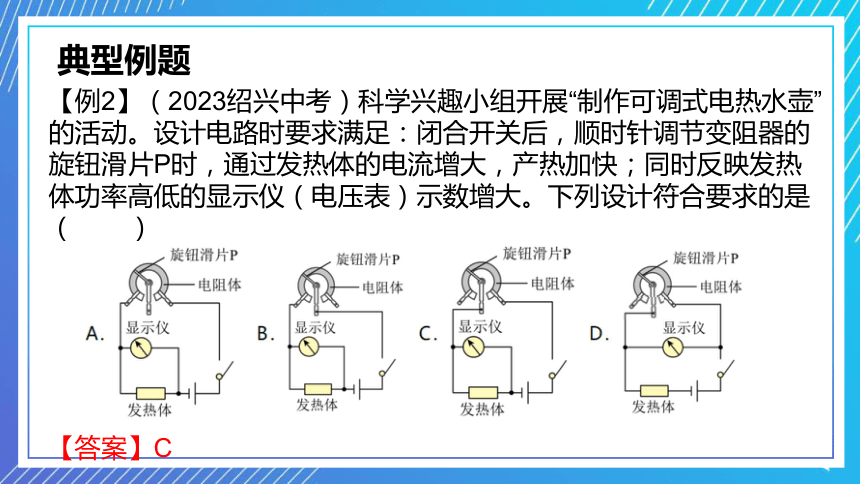

【例2】（2023绍兴中考）科学兴趣小组开展“制作可调式电热水壶”的活动。设计电路时要求满足：闭合开关后，顺时针调节变阻器的旋钮滑片P时，通过发热体的电流增大，产热加快；同时反映发热体功率高低的显示仪（电压表）示数增大。下列设计符合要求的是（　　）
【答案】C
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题

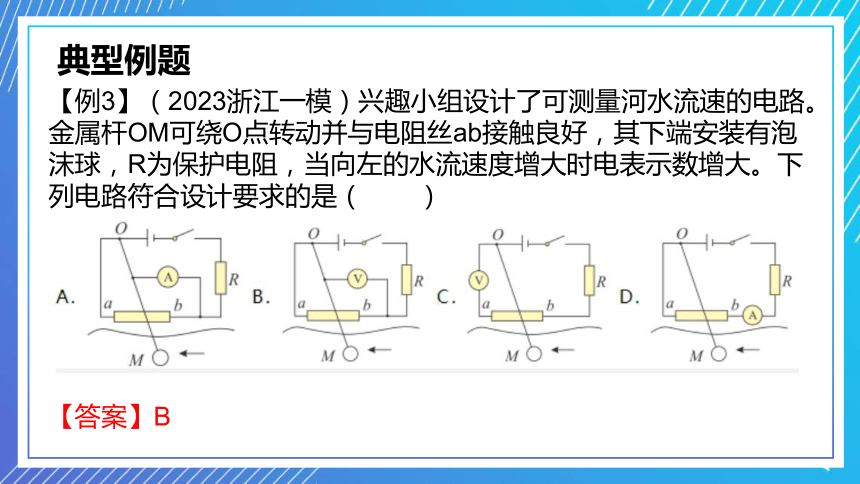

【例3】（2023浙江一模）兴趣小组设计了可测量河水流速的电路。金属杆OM可绕O点转动并与电阻丝ab接触良好，其下端安装有泡沫球，R为保护电阻，当向左的水流速度增大时电表示数增大。下列电路符合设计要求的是（　　）

【答案】B
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题

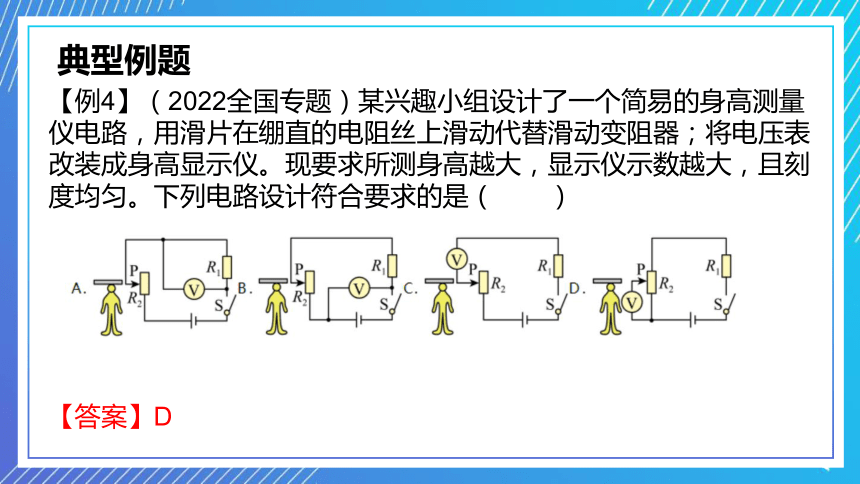

【例4】（2022全国专题）某兴趣小组设计了一个简易的身高测量仪电路，用滑片在绷直的电阻丝上滑动代替滑动变阻器；将电压表改装成身高显示仪。现要求所测身高越大，显示仪示数越大，且刻度均匀。下列电路设计符合要求的是（　　）
【答案】D
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题

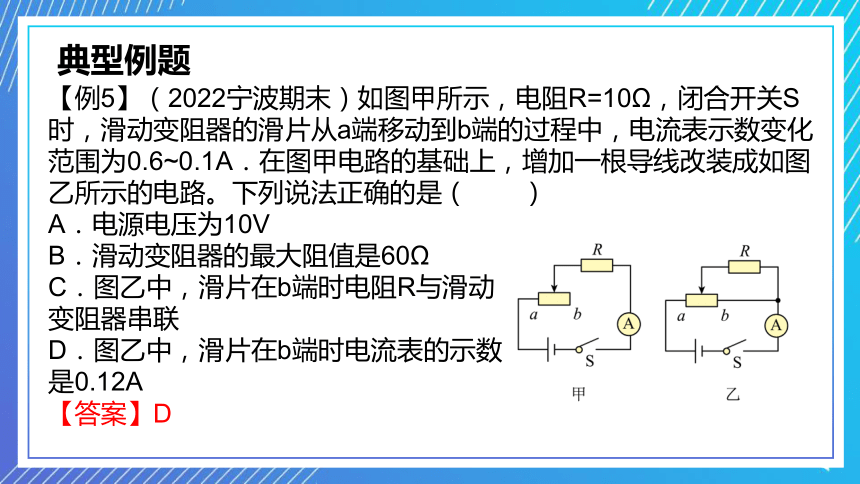

【例5】（2022宁波期末）如图甲所示，电阻R=10Ω，闭合开关S时，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6~0.1A．在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（　　）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在b端时电阻R与滑动
变阻器串联
D．图乙中，滑片在b端时电流表的示数
是0.12A
【答案】D
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题

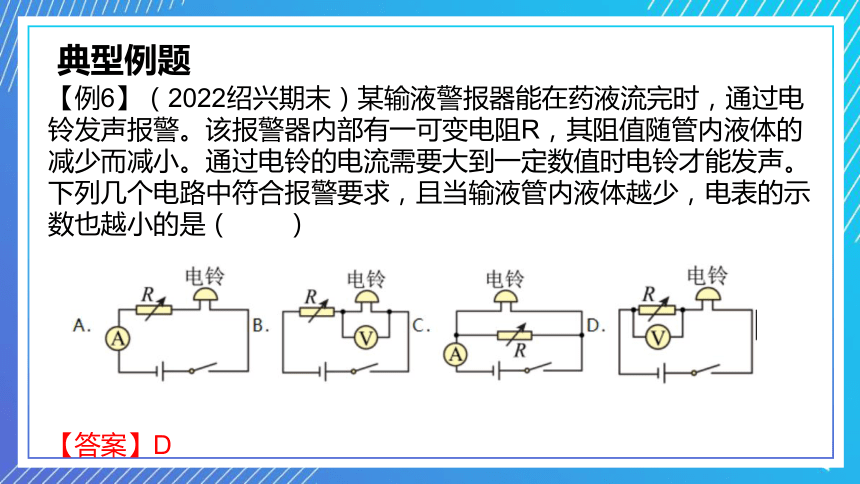

【例6】（2022绍兴期末）某输液警报器能在药液流完时，通过电铃发声报警。该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。通过电铃的电流需要大到一定数值时电铃才能发声。下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（　　）
【答案】D
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
二、动态电路分析及应用
1.滑动变阻器P的位置的变化引起电路中电阻电流电压的变化
（1）去掉电流表和电压表，电流表变为导线，电压表直接去掉。
（2）根据去掉电表后的电路确定电路为串联还是并联。
（3）根据滑动变阻器所在位置，及变化，
再根据欧姆定律判断电流变化。
（4）根据欧姆定律的变形公式判断电压变化。
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
二、动态电路分析及应用
2.开关的断开或闭合引起电路中串并联关系变化或者电阻增减变化
（1）断开的支路先去掉，确定电路为串联还是并联。
（2）同样去掉电流表与电压表
（3）对比闭合的电路进行比较
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
二、动态电路分析及应用
3. 可变电阻引起电路中电流电压的变化
（1）确定可变电阻的变化规律（随着温度，压力，气体浓度，光线强弱等）
（2）根据去掉电表后的电路确定电路为
串联还是并联。
（3）根据可变电阻所在位置及变化，再
根据欧姆定律判断电流变化。
（4）最后根据欧姆定律的变形公式判断
电压变化。
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例1】（2022宁波期中）如图所示电路中，当开关S闭合，甲、乙两表都是电压表时，示数之比U甲：U乙=3：2；当开关S断开，甲、乙两表都是电流表时，则两表的示数之比I甲：I乙为（　　）
A．2：1 B．3：1 C．2：3 D．1：3
【答案】D
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例2】（2023宁波期中）在图甲所示电路中，R0、R2为定值电阻，电流表、电压表都是理想电表，改变滑动变阻器R1的滑片位置，电压表V1，V2 和电流表A的示数均要发生变化。两电压表示数随电流表示数的变化图线如图乙所示，则下列判断错的是（　　）
A．V1示数变化图线为b B．电阻R0的阻值为2Ω
C．电源电压为12V D．滑动变阻器R1的阻值最大为9Ω
【答案】A
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例3】（2022宁波期中）如图所示的电路中，闭合开关S后，当滑动变阻器的滑片P向左移动的过程中，关于灯泡的亮度和电压表的示数变化的说法正确的是（　　）
A．变亮，不变 B．不变，变大
C．不变，不变 D．变亮，变大
【答案】C
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例4】（2022金华期末）灯泡L上标有“6V 1A”字样（正常发光时的电压和电流），测得该灯泡的电流随电压变化关系如图甲所示。现把灯泡L接入如图乙所示的电路中，若电源电压为10V不变，电流表的量程为“0-0.6A”，电压表的量程为“0-15V”。则下列说法正确的是（　　）
A．灯泡L的电阻值随电压表示数的增大而增大
B．滑动变阻器接入电路中的最小电阻约为13.3Ω
C．当电流表示数为0.4A时，电压表的示数为7.6V
D．该电路中通过调节滑动变阻器可实现灯泡L正常发光
【答案】B
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例5】（2022绍兴中考）学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（　　）
【答案】B
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
三、电路故障分析
故障原因 A1的示数变化 A2的示数变化 A的示数变化 电压V表示数
L1断路 变为零 不变 减小 不变
L1短路 爆表 变为零 爆表 变为零
L2断路 不变 变为零 减小 不变
L2短路 变为零 爆表 爆表 变为零
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
三、电路故障分析
故障原因 灯L 电流表A的示数变化 电压表V的示数变化
R断路 不亮 变为零 变为电源电压
R短路 亮 变大 变为零
L断路 不亮 变为零 变为零
L短路 不亮 变大 变为电源电压
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例1】（2022宁波期末）小科用如图所示电路探究电流与电阻的关系，按图连接电路，闭合开关后，小科发现电流表、电压表示数均为0，他将一根导线的一端接电源正极，另一端依次试触a、b、c、d各点，当接触到d时，电压表开始有示数且为电源电压，电流表仍为0，经进一步检查，电流表及各接线处均完好，则电路的故障是（　　）
A．仅滑动变阻器断路
B．仅电阻R断路
C．滑动变阻器、电阻R均断路
D．滑动变阻器短路、电阻R断路
【答案】C
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例2】（2022宁波期中）如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是（　　）
A．L1灯座两接线柱直接接通了 B．L1灯丝断了
C．L2灯座两接线柱直接接通了 D．L2灯丝断了
【答案】A
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例3】（2022温州期末）用如图电路进行伏安法测电阻实验时，小明闭合开关后发现电压表、电流表示数如图。他排除某处故障后即能正常实验，则发生故障的位置可能是（　　）
A．①②之间断路 B．①②之间短路
C．②③之间断路 D．②③之间短路
【答案】C
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例4】（2022义乌联考）如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍正常发光，两只电表均无示数，则故障可能是（　　）
A．L1开路 B．L2短路 C．电压表短路 D．电流表开路
【答案】D
1．水的分布：海洋、陆地、大气和生物体中
2．水的状态：固态、液态、气态（以液态为主）
3．地球上水的主体是：海洋水，淡水的主体是：冰川水，
人类主要利用的淡水有：河流水、湖泊淡水、浅层地下淡水
气息666
典型例题
【例5】（2020宁波开学）在探究一个用电器中电流随电压变化关系时，小明连接好的电路如图所示，闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化，小明连接的电路有不妥之处，改正的方法是（　　）
A．将导线K的a端移至接线柱A
B．将导线M的c端移至接线柱B
C．将导线M的c端移至接线柱D
D．将导线L的b端移至接线柱D
【答案】B
