第3节 安全用电
第十九章 生活用电
我们生活在电的时代，电给我们的生活带来了极大的便利，但用电不当也会给人们带来灾难。据统计，我国每年触电死亡人数近万，所以“安全用电”非常有必要，那怎么样用电才安全呢？

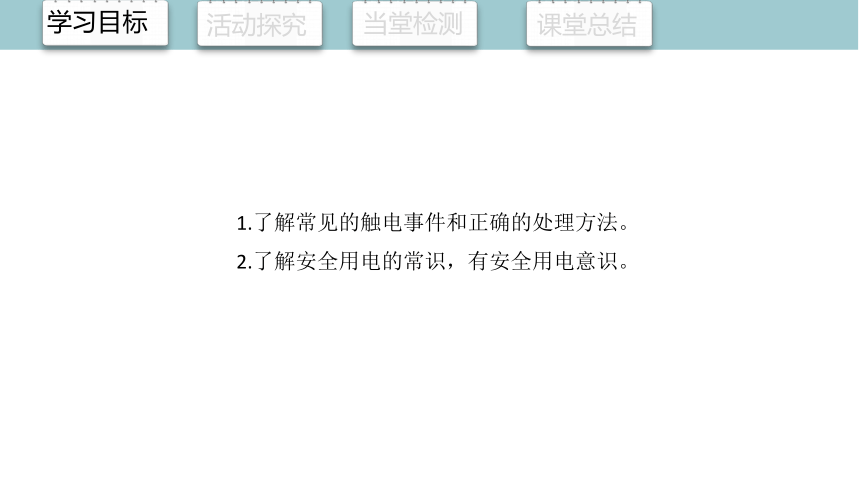

1.了解常见的触电事件和正确的处理方法。
2.了解安全用电的常识，有安全用电意识。
任务一
常见的触电事故

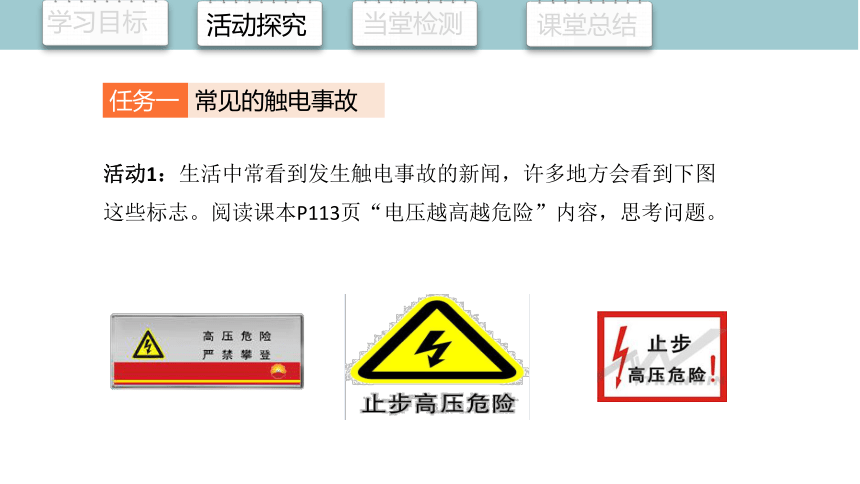

活动1：生活中常看到发生触电事故的新闻，许多地方会看到下图这些标志。阅读课本P113页“电压越高越危险”内容，思考问题。
问题1：是不是只要有电流通过人体，都会发生触电事故呢？
通过人体的电流 人体的感觉或对人体造成的伤害
0.1～0.2 mA 对人体无害，有时反而能治病
1mA左右 使人产生麻的感觉
8~10mA 人手很难摆脱带电体
超过10mA 使人感到剧痛，甚至神经麻痹、呼吸困难
达到100mA 3s使人窒息，心跳停止
电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。

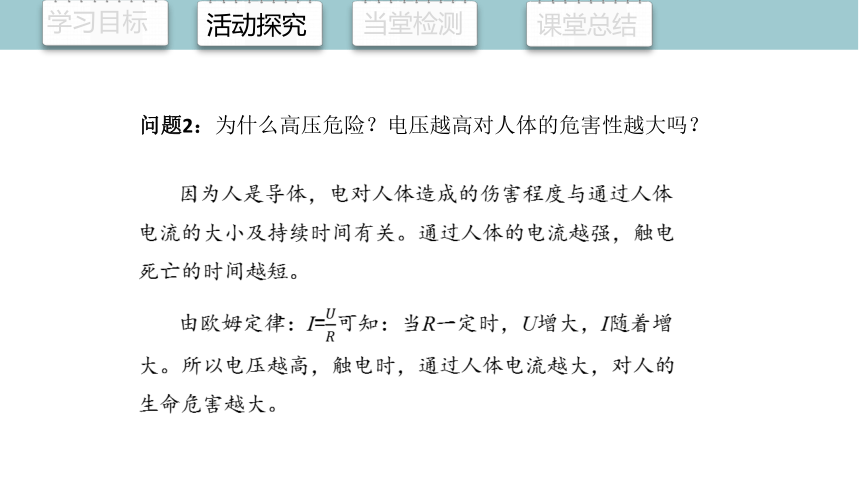

问题2：为什么高压危险？电压越高对人体的危害性越大吗？
因为人是导体，电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。通过人体的电流越强，触电死亡的时间越短。
由欧姆定律：I=可知：当R一定时，U增大，I随着增大。所以电压越高，触电时，通过人体电流越大，对人的生命危害越大。

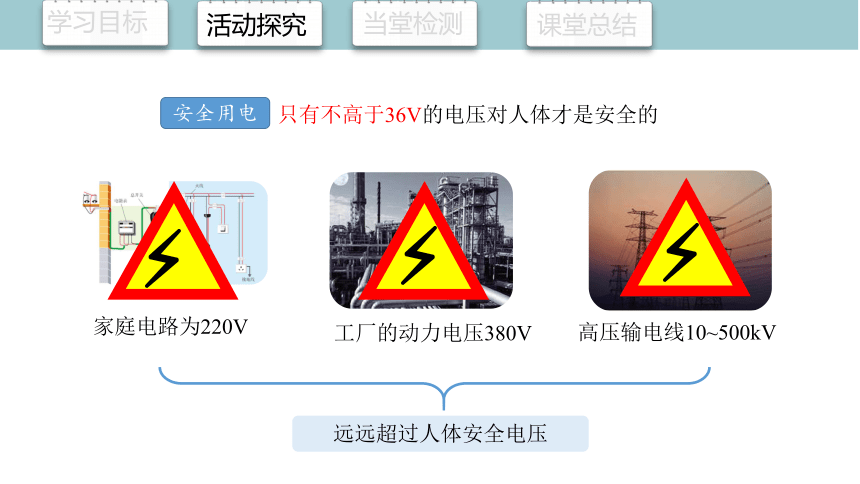

高压输电线10~500kV
工厂的动力电压380V
远远超过人体安全电压
家庭电路为220V



只有不高于36V的电压对人体才是安全的
安全用电
活动2：当流过人体的电流达到一定大小，就会发生触电事故。
低压触电
甲：人体接触火线、零线
一般家庭电路中的触电事故都是直接或间接与火线接触而造成的。
如图甲，假如人的一只手接触火线，另一只手接触零线，这样，人体、导线和电网中供电设备就构成了闭合回路，大电流流过人体，就会发生触电事故。

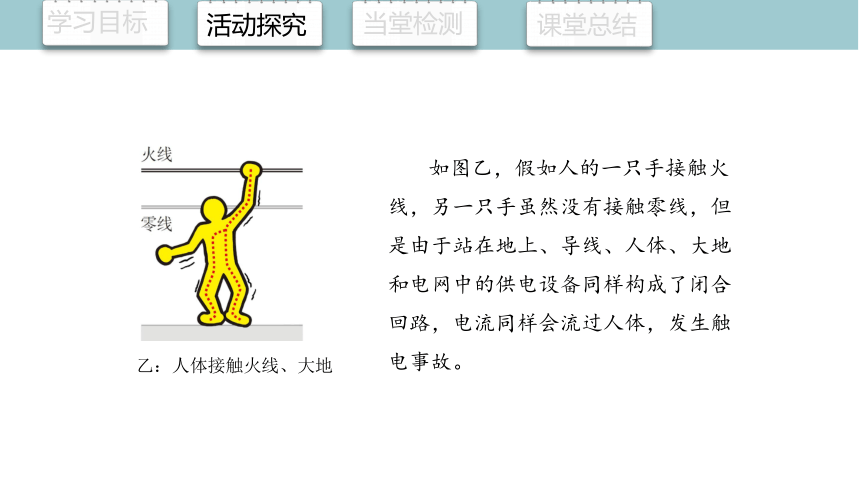

乙：人体接触火线、大地
如图乙，假如人的一只手接触火线，另一只手虽然没有接触零线，但是由于站在地上、导线、人体、大地和电网中的供电设备同样构成了闭合回路，电流同样会流过人体，发生触电事故。
高压触电
①
高压输电线路的电压高达几万伏甚至几十万伏，即使不接触也会有危险。高压带电体会在周围形成强大的电场，当人靠得很近时，容易产生电弧触电（图①）。
②
如果高压输电线掉落在地上，当人经过这个区域时，两脚之间存在相当高的电压，称做“跨步电压”。这时电流从一条腿流入，另一条腿流出，同样会发生触电事故（图②）。
视频：高压危险禁止钓鱼
问题1：为什么不能用湿手触摸电器？电吹风为什么不可在浴室中使用？
（1）当人体用湿手触摸电器时，人体电阻变小，通过人
体流很大；同时用电器潮湿后，很容易变成导体，产
生漏电等现象，造成触电事故。
（2）潮湿的皮肤比干燥时电阻要小，若有电压存在电
流会很大；浴室中水分多，电吹风易进水漏电，很危险！
问题2：如图两只小鸟落在裸露的电线上，交流开关闭合时两只小鸟是否触电？
开关闭合时，左边的小鸟与导线并联，被导线短路，它的两爪之间无电压，没有电流通过它的身体，所以左边的小鸟不会触电；右边的小鸟与灯泡并联，它两爪之间的电压等于电源两端的电压，故会触电。
活动小结
一、电压越高越危险
1.电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
2.电压越高危害性越大
二、常见的触电事故
（1）低压触电
（2）高压触电
任务二
安全用电原则
活动1：家庭电路都安装了空气开关、漏电保护等保险装置，但是这些保险装置也不是绝对可靠的。阅读课本P115页内容，了解安全用电原则，并交流如果有人触电应该如何急救？
安全用电原则
①不接触低压带电体，不靠近高压带电体；
②更换灯泡、搬动电器前应断开电源开关；
③不弄湿用电器，不损坏绝缘层；
④保险装置、插座、导线、家用电器等达到使用寿命应及时更换
（1）切断电源
（2）利用绝缘体迅速使触电人摆脱电源
触电急救
活动2：除了确保家庭用电安全外，在日常生活中还要注意防雷。结合视频，交流雷雨天，应该如何防护？
雷电时应注意：
1．不要靠近金属栏杆，各种电器应暂停使用。
2．迅速走进屋内，或汽车内。
3．不要手持金属杆，金属饰物包括手表也要抛离。
4．在高山上应该找没积水的凹坑双脚并拢蹲下。
现代建筑上的避雷针
高压输电铁塔上的防雷导线
防雷措施
交流思考：为什么避雷针能避雷？
1.小明触摸电冰箱门时感到手“麻”,以下四种猜想合理的是 (　　)
A.火线断路
B.电冰箱的金属外壳接了地线
C.电冰箱金属外壳未接地线，火线与电冰箱的金属外壳接触
D.火、零线短接
C
2. 对于我们来说生命只有一次,不会重新来过,因此,生活用电必须把安全放在第一位,如图所示的各种情况下,人体不会触电的是 (　　)

B
3.如图所示,符合安全用电原则的做法是 ( 　)
A. 　　 B.
C. 　　 D.
B
4. 关于家庭电路及安全用电,下列说法中正确的是 (　　)

A.甲图:两孔插座和三孔插座的作用是完全相同的
B.乙图:白炽灯泡的螺旋套(外壳)既可接相(火)线,也可接中性(零)线
C.丙图:站在绝缘凳上的人一只手接触相(火)线,同时另一只手接触中性
(零)线,人不会触电
D.丁图:不能够用湿手摸或湿布擦与电源相连接的用电器
D
安全用电
电压越高越危险
常见的触电事故
安全用电原则
1.电对人体造成的伤害程度与通过人体电流的大小及持续时间有关。
2.电压越高危害性越大
1.低压触电
2.高压触电：电弧触电、跨步触电
1.触电急救
2.防雷措施
总结：请画出本节内容的思维导图
