安徽省大顾店中学八年级物理下册 6.5 探究杠杆的平衡条件课件

课件21张PPT。? 埃及金字塔是世界七大奇迹之一。其中法老胡夫的陵墓最大，建于公元前二十七世纪，高146.5米相当于40层高的摩天大厦，由230万块重约2.5吨的大石块叠成，最大的一块重约 16 吨！全部工程历时30余年。今天我们用塔吊建成现代化城市！科学探究：杠杆的平衡条件（一）教学目标1、知道什么是杠杆
2、会根据实物画出杠杆的示意图

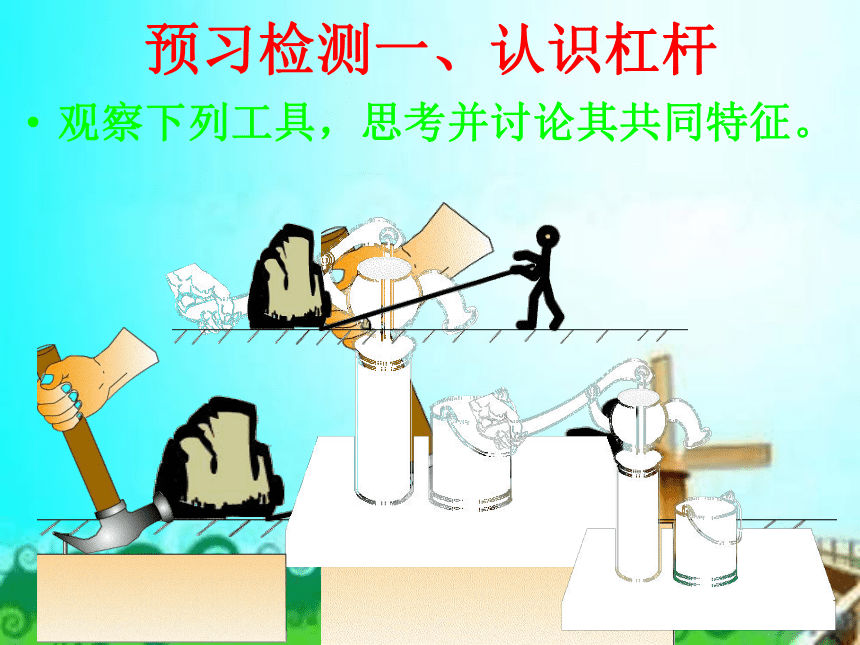

3、知道杠杆的平衡条件预习检测一、认识杠杆观察下列工具，思考并讨论其共同特征。
定义归纳1、受力的作用
2、绕固定点转动
3、比较坚硬
在力的作用下，能绕某一固定点转动的硬棒，叫做杠杆。 力固定点硬棒
议一议:现实生活中，你还能举出哪些杠杆的实例呢？举例 当曲肘把重物举起来的时候，手臂也是一个杠杆(如图)。肘关节是支点。当你抬脚跟的时候，是脚跟后面的肌肉在起作用，脚尖是支点，体重落在两者之间。这实际上是一个杠杆(如图)，这时肌肉的拉力比体重要小。试一试：人体杠杆车把脚踏板摇杆刹车支架车轮找一找:自行车的哪些部件可以看成杠杆?预习检测二： 认识杠杆的五要素:杠杆示意图:F2阻力L1动力臂L2阻力臂动力作用线阻力作用线O支点杠杆绕着转动的固定点使杠杆转动的力阻碍杠杆转动的力支点到动力作用线的距离支点到阻力作用线的距离F1动力
归纳五要素作出动、阻力的作用线
过支点向力的作用线作垂线杠杆的五要素支点动力阻力动力臂阻力臂什么是力臂？力臂是支点到力的作用线的垂直距离。思考讨论：1、 力臂是一定在杠杆上吗？2、 杠杆是否都是直的？不一定杠杆可以是直的，也
可以是弯的想一想?3、如果力的作用线过支点，力臂为多少？力臂为0例题：画出下图杠杆的支点、动力、阻力、动力臂、阻力臂F1F2L1L2O练一练：画出它们的支点、动力、阻力、动力臂、阻力臂F1F2L1L2OO F2F1L1L2 想一想：今天我们学到了什么？杠杆的五要素：
支点:杠杆绕着转动的固定点
动力:使杠杆转动的 力
阻力:阻碍杠杆转动的力
动力臂:支点到动力作用线的距离
阻力臂:支点到阻力作用线的距离杠杆定义：
杠杆是在___的作用下，能绕某一____转动的___。
画力臂的方法：
作出动、阻力的 作用线
过支点向力的作用线作垂线
力固定点硬棒画力臂？想一想?F1F2L1L2AOBF1F2画力臂AOBL1L2
