第四章电路复习
一、单选题
1．如图所示的电路中，电源电压保持不变，闭合开关S后，当滑动变阻器的滑片P向左移动时，下列判断正确的是（　　）。
A．电流表示数变大，电压表示数变小，灯泡变暗
B．电流表示数变大，电压表示数变大，灯泡变亮
C．电流表示数变小，电压表示数变小，灯泡变亮
D．电流表示数变小，电压表示数变大，灯泡变暗
2．（2023八上·嘉兴期末）如图所示的电路中，灯泡电阻和电源电压保持不变，闭合开关S，将滑片向右移动，则（　　）
A．灯泡亮度变暗，电流表示数变小
B．灯泡亮度变亮，电流表示数不变
C．灯泡亮度不变，电流表示数变大
D．灯泡亮度不变，电流表示数变小
3．某同学在测定灯泡电阻的实验中将电压表、电流表接入电路，当开关闭合后，发现电压表有示数(等于电源电压)，电流表示数为零，移动变阻器的滑片，电压表示数基本上没有变化，电流表示数始终为零，其原因可能是（　　）。
A．滑动变阻器接触不良 B．开关接触不良
C．小灯泡两端短路 D．灯泡的灯丝断了
4．（2022八上·上城期末）如图所示的电路中，闭合开关S后，两灯都不亮，电压表有示数，电流表无示数，则该电路故障可能是（　　）
A．电流表短路 B．灯泡L1断路
C．灯泡L2短路 D．灯泡L2断路
5．（2020八上·杭州月考）在如图所示的电路中，闭合开关后，发现灯L1、L2都不发光。为了找出发生故障的原因，现用一电流表进行故障检测，发现：将电流表接在L1两端时，电流表没有示数；将电流表接在L2两端时，电流表有示数，则电路故障可能是（　　）
A．L1断路 B．L1短路 C．L2断路 D．L2短路

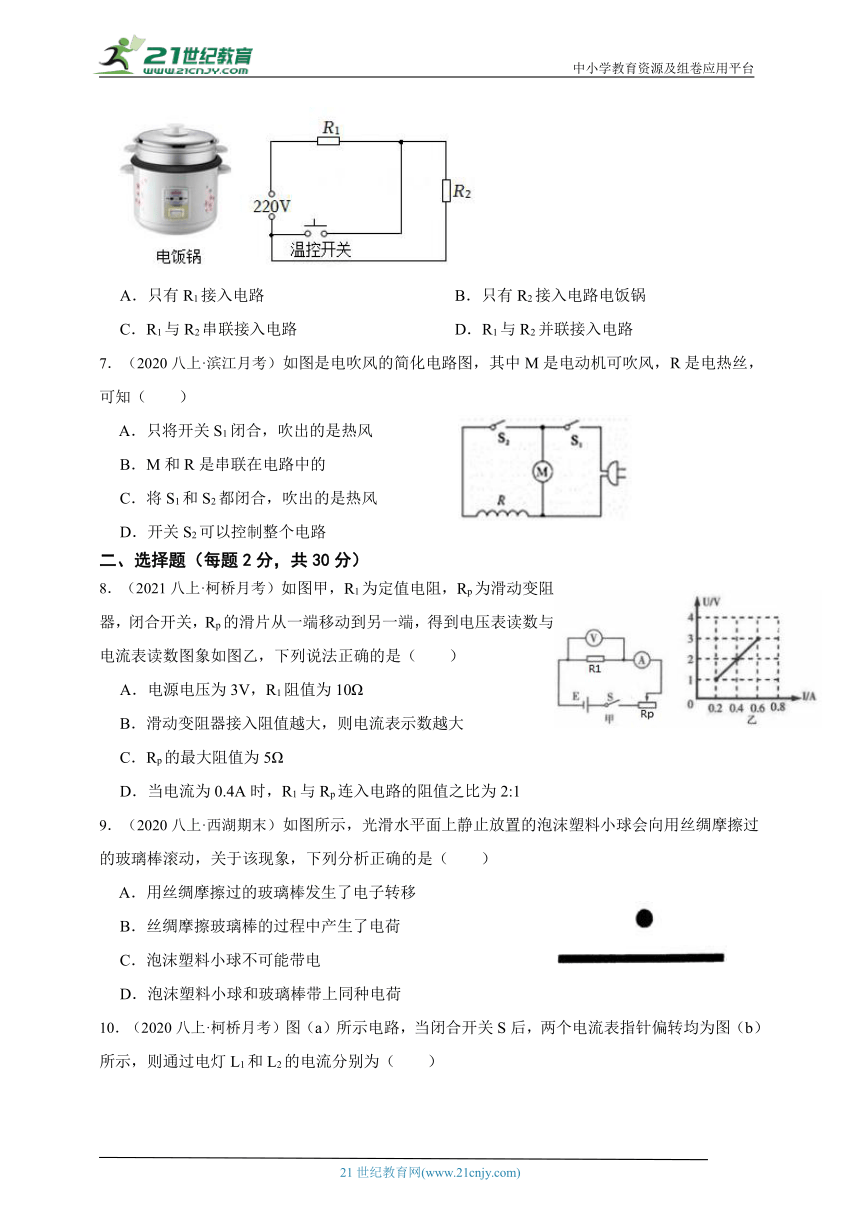

6．（2020八上·杭州月考）某品牌电饭锅有"高温烧煮"和"保温"两档模式，其内部电路原理如图所示。按下温控开关按钮，进入"高温烧煮"模式煮饭；当达到设定温度（饭煮熟）时，温控开关会自动弹起进入"保温"模式。该电饭锅处于"高温烧煮"模式时，以下判断正确的是（　　）
A．只有R1接入电路 B．只有R2接入电路电饭锅
C．R1与R2串联接入电路 D．R1与R2并联接入电路
7．（2020八上·滨江月考）如图是电吹风的简化电路图，其中M是电动机可吹风，R是电热丝，可知（　　）
A．只将开关S1闭合，吹出的是热风
B．M和R是串联在电路中的
C．将S1和S2都闭合，吹出的是热风
D．开关S2可以控制整个电路
二、选择题（每题2分，共30分）
8．（2021八上·柯桥月考）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压表读数与电流表读数图象如图乙，下列说法正确的是（　　）
A．电源电压为3V，R1阻值为10Ω
B．滑动变阻器接入阻值越大，则电流表示数越大
C．Rp的最大阻值为5Ω
D．当电流为0.4A时，R1与Rp连入电路的阻值之比为2:1
9．（2020八上·西湖期末）如图所示，光滑水平面上静止放置的泡沫塑料小球会向用丝绸摩擦过的玻璃棒滚动，关于该现象，下列分析正确的是（　　）
A．用丝绸摩擦过的玻璃棒发生了电子转移
B．丝绸摩擦玻璃棒的过程中产生了电荷
C．泡沫塑料小球不可能带电
D．泡沫塑料小球和玻璃棒带上同种电荷

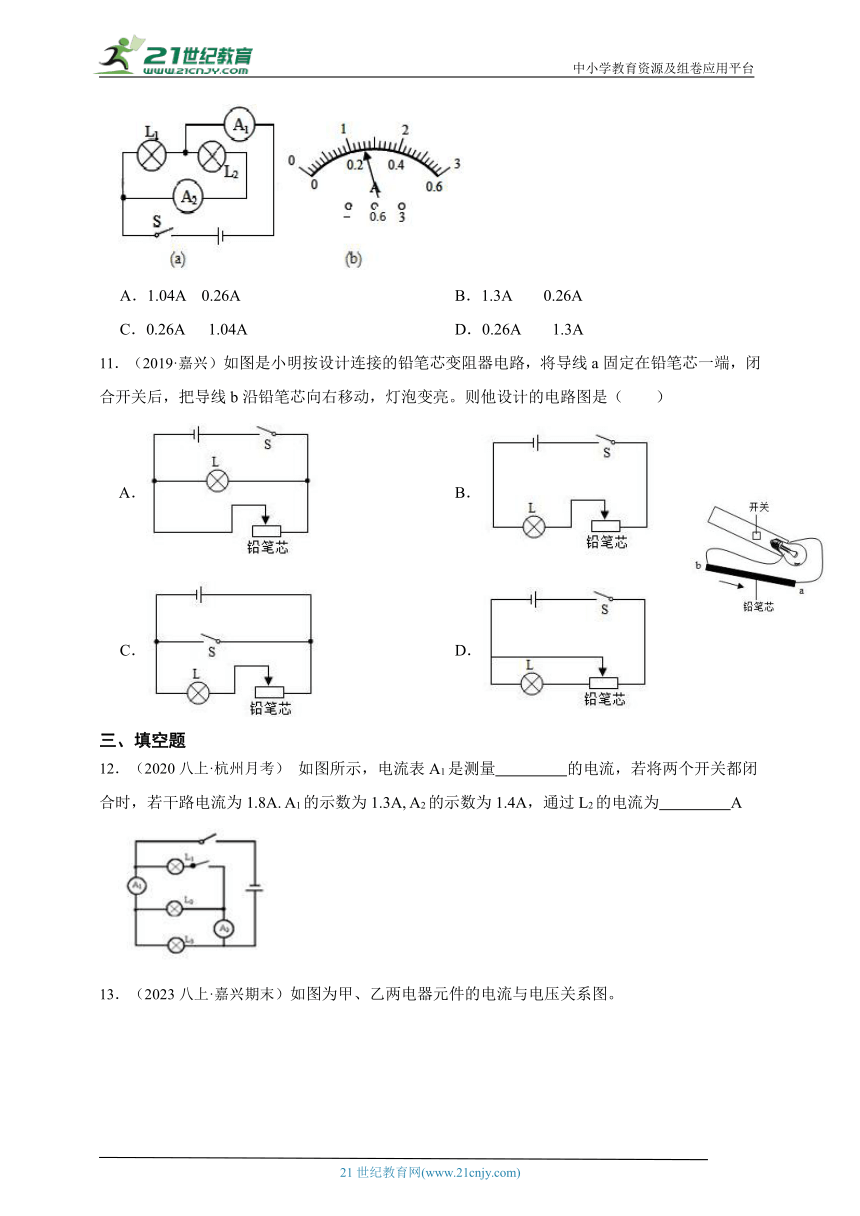

10．（2020八上·柯桥月考）图（a）所示电路，当闭合开关S后，两个电流表指针偏转均为图（b）所示，则通过电灯L1和L2的电流分别为（　　）
A．1.04A 0.26A B．1.3A 0.26A
C．0.26A 1.04A D．0.26A 1.3A
11．（2019·嘉兴）如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮。则他设计的电路图是（　　）
A． B．
C． D．
三、填空题
12．（2020八上·杭州月考）
如图所示，电流表A1是测量　 　的电流，若将两个开关都闭合时，若干路电流为1.8A. A1的示数为1.3A, A2的示数为1.4A，通过L2的电流为　 　A
13．（2023八上·嘉兴期末）如图为甲、乙两电器元件的电流与电压关系图。
（1）随着电流增大，甲元件的电阻　 　（选填“增大”、“不变”或“减小”）。
（2）当将甲、乙两元件并联在6V电源电压下，则电路中总电流为　 　A。
14．如图是某同学设计的实验电路图。电源电压保持不变，闭合开关S，为使滑动变阻器连入电路的阻值最小，应将滑片P移至最　 　(选填”左”或“右”)端。此过程中，电流表与电压表示数如何变化？　 　。
15．某同学设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R是滑动变阻器，R0是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值　 　(选填”变大”“变小”或”不变”，下同)，压力表示数　 　。
16．（2018八上·天台月考）如图甲所示，电源电压恒为9伏，滑动变阻器的最大阻值为100欧，电流在0.1～0.4安之间时电子元件均能正常工作。若通过此电子元件的电流与其两端电压的关系如图乙所示，据此回答：
（1）电子元件工作时，电阻将　 　(填“改变”或“不变”)。

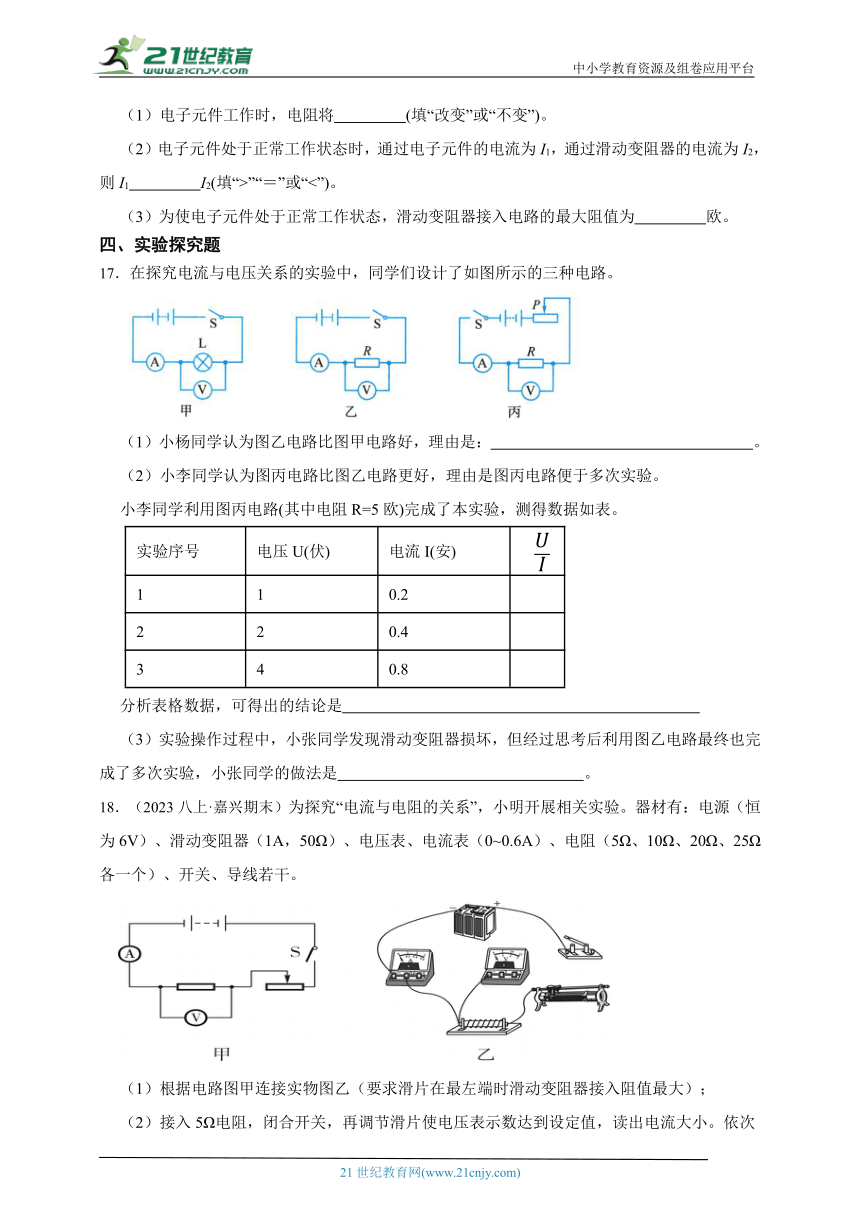

（2）电子元件处于正常工作状态时，通过电子元件的电流为I1，通过滑动变阻器的电流为I2，则I1　 　I2(填“>”“＝”或“<”)。
（3）为使电子元件处于正常工作状态，滑动变阻器接入电路的最大阻值为　 　欧。
四、实验探究题
17．在探究电流与电压关系的实验中，同学们设计了如图所示的三种电路。
（1）小杨同学认为图乙电路比图甲电路好，理由是：　 　。
（2）小李同学认为图丙电路比图乙电路更好，理由是图丙电路便于多次实验。
小李同学利用图丙电路(其中电阻R=5欧)完成了本实验，测得数据如表。
实验序号 电压U(伏) 电流I(安)
1 1 0.2 　
2 2 0.4 　
3 4 0.8 　
分析表格数据，可得出的结论是　 　
（3）实验操作过程中，小张同学发现滑动变阻器损坏，但经过思考后利用图乙电路最终也完成了多次实验，小张同学的做法是　 　。
18．（2023八上·嘉兴期末）为探究“电流与电阻的关系”，小明开展相关实验。器材有：电源（恒为6V）、滑动变阻器（1A，50Ω）、电压表、电流表（0~0.6A）、电阻（5Ω、10Ω、20Ω、25Ω各一个）、开关、导线若干。
（1）根据电路图甲连接实物图乙（要求滑片在最左端时滑动变阻器接入阻值最大）；
（2）接入5Ω电阻，闭合开关，再调节滑片使电压表示数达到设定值，读出电流大小。依次更换不同电阻重复实验，得到数据如下表，其中电流读数有错误的组别是　 　。
组别 1 2 3 4
电阻/Ω 5 10 20 25
电流/A 0.5 0.25 0.20 0.1
（3）实验结束后，为了得到更加可靠的普遍规律，小明又找来一个40Ω的电阻接入电路，但无论怎么移动滑片都无法使电压表示数达到第二问中的设定值，以下方法中可以实现上述要求的是 。
A．换用60Ω的滑动变阻器 B．换用30Ω的滑动变阻器
C．换用5V的电源 D．换用9V的电源
19．（2021八上·柯桥月考）在测量阻值约为5 Ω的定值电阻Rx的实验中，小明和小亮用图甲所示的器材进行实验。
（1）完成实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小。
（2）改正错误后，小明移动滑片改变Rx两端的电压和通过的电流。两次测得的电阻值分别为R1＝5.1Ω，R2＝5.3 Ω。第三次测量时，电流表的示数为0.5 A，电压表的示数如图乙所示，则实验测得值应为Rx＝　 　Ω。
（3）在某次实验时，电压表出现了故障不能使用，小亮用原有的电流表、滑动变阻器，再增加一个定值电阻R0和一个单刀双掷开关，设计了如图丙所示的电路。测量时，闭合S1，将S2拨到1，电流表的示数为I1；将S2拨到2，电流表的示数为I2，小亮说根据I2Rx＝I1R0可求得Rx。小明认真分析电路后发现小亮的设计不合理，原因是　 　。
20．（2020八上·柯桥月考）某兴趣小组的同学欲采用以下的实验器材探究串联电路电压的特点。
（1）请在答题卷的框中画出对应的电路图。
（2）连接好电路，闭合开关发现两灯都不亮，电压表指针有明显偏转，则故障是：　 　。
（3）某同学在测量了L1两端的电压后，断开开关，然后将AE导线的A端松开，接到D接线柱上，测量小灯泡L2两端的电压，这一做法存在的问题是　 　。
五、解答题
21．（2022八上·临海期末）如图甲是某电子秤的原理图，已知定值电阻R0=30Ω，电源电压9V恒定不变，压力传感器R的阻值随所受压力变化的图象如图乙所示，改写电压表(量程为0~3V)的表盘数值后可直接读出所称物体的质量，托盘质量忽略不计。
（1）当托盘内物体的质量是50kg时，通过电路的电流是多少？
（2）该电子秤的最大称量值是多少千克？
（3）保持电子秤结构和电压表量程不变，若想增大其称量范围，可采取的改进方法是　 　。
22．（2023八上·嘉兴期末）“空气炸锅”因烹饪方便、无油无烟而深受大众喜欢。如图是某品牌空气炸锅及其工作的简易电路图。已知R1=55Ω，R2=220Ω，空气炸锅有高温、中温、低温三挡，高温档时电路中总电流最大，低温档时电路中总电流最小。操作时可按食材要求选择适宜的温度。
（1）当开关S1闭合，开关S2连接　 　（选填“a”或“b”）时，处于高温档。
（2）家用普通插座的额定电流为10A，超过10A会烧坏插座，请通过计算说明此“空气炸锅”在高温档时能否接入插座。
（3）求空气炸锅处于低温档时，R1两端的电压。
23．（2023八上·南浔期末）某款水位自动测控仪的测量原理如图甲所示，电源电压Ｕ恒为15Ｖ，定值电阻Ｒ0＝10Ω，Ｒ1为一竖直固定光滑金属棒，总长40cｍ，阻值为20Ω。弹簧上端固定，滑片Ｐ固定在弹簧下端且与Ｒ1接触良好，滑片及弹簧的阻值、重力均不计。圆柱体Ｍ通过无伸缩的轻绳挂在弹簧下端，重80Ｎ。当水位处于最高位置A时，Ｍ刚好浸没在水中，此时滑片Ｐ恰在Ｒ1最上端；当水位降至最低位置B时，Ｍ的下表面刚好离开水面。已知弹簧所受拉力F与其伸长量△Ｌ的关系如图乙所示。闭合开关Ｓ，试问：
（1）水位下降时，金属棒接入电路的长度　 　，电压表示数　 　。（两空均选填“增大”或“减小”）
（2）当水位降至最低位置B时，弹簧伸长量△Ｌ是　 　cｍ。
（3）当水位处于位置A时，电压表的示数为多少？
24．（2021八上·柯桥月考）在综合实践活动中，为了防止某器械所受压力过大，科技小组设计了一个由压敏电阻控制的报警电路，如图所示，电源电压恒为15V，报警器(电阻不计)通过的电流达到或超过10mA会报警，超过25 mA会损坏。其阻值随压力F的变化规律如下表所示。
压力F/N 0 50 100 150 200 250 300 …
电阻RX/Ω 500 480 460 440 420 380 　 …
（1）当压敏电阻不受压力时,滑动变阻器能否移到最小阻值端？
（2）当压敏电阻Rx所受压力达到250N时，报警电路就实现报警功能，则此时滑动变阻器的接入阻值是多少？
（3）现要提高该器械其所受的最大压力，则该电路应做如何调整？
25．（2020八上·柯桥期末） 2019年8月10日，第9号台风"利奇马”在浙江省沿海登陆。为测量风力，小科设计了一台简易风力仪，其工作原理如图甲所示。装有挡风板和滑片P的轻质滑块与轻质弹簧套在滑杆MN上，弹簧左端固定，右端与滑块相连。均匀电阻丝AB长为20厘米，阻值为10欧，电源电压U0恒为6伏，保护电阻R0为8欧，电压表量程0~3伏。弹簧弹力F与弹簧长度改变量x的关系如图乙所示。无风时，滑片P在A(最右端)处。有风时，滑块移动，稳定后读出电压表示数。
（1）当水平风力增大时，电路的总电阻　 　，电压表的示数　 　。(选填 “变大”、“不变”或“变小”)
（2）当电压表示数∪为2伏时，弹簧弹力F？(写出计算过程)
（3）应如何改进电路图设计，优化风力仪？(写出一种方法)
26．（2022八上·临海期末）电加热颈椎热敷仪对缓解颈椎疲劳有定效果。如图甲是款市场上的产品，图乙是其相关参数。
（1）根据图乙，该颈椎热敷仪内部总电阻是　 　欧。
（2）图丙是某同学设计的可以手动调节加热的颈椎热敷仪原理图。若要将该电路改装成R1和R2的并联电路，在闭合开关S1、S2，的同时，应将开关S3与　 　(填“a”或”b”)相连。
（3）该同学还想设计一个开关外观如图丁所示的颈椎热敷仪，可通过旋转滑片连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能起到电路通断的作用，不能出现短路：②滑片OP顺时针旋转时电流表的示数增大(即升温)。下列符合要求的电路是　 　。
27．（2021八上·柯桥月考）小明同学为了测定一个未知电阻Rx的阻值，手头有一个电压表，一个滑动变阻器，一个阻值已知的定值电阻R0，一个电源，导线若干，但没有电流表，小明设计了如图所示的电路。请你评价小明设计的电路是否可行，如果不能测定Rx的阻值，请你对小明设计的电路进行修改，并写出具体的操作步骤。
答案解析部分
1．【答案】D
2．【答案】D
3．【答案】D
4．【答案】B
5．【答案】C
6．【答案】A
7．【答案】C
8．【答案】D
9．【答案】A
10．【答案】A
11．【答案】B
12．【答案】L2、L3；0.9A
13．【答案】（1）不变
（2）0.8A
14．【答案】左；电流表、电压表示数都变大
15．【答案】变大；变大
16．【答案】（1）改变
（2）=
（3）70
17．【答案】（1）定值电阻能更好地保持电阻不变
（2）在电阻不变时，通过导体的电流与电压成正比
（3）改变电源电压，进行多次测量
18．【答案】（1）
（2）3
（3）A；C
19．【答案】（1）
（2）5.2
（3）开关由1拨到2后，由于Rx和R0阻值不同，两端的电压也不相同。
20．【答案】（1）
（2）L1开路
（3）电压表的正负接线柱接反了
21．【答案】（1）解：F=G=mg=50kg×10N/kg=500N(1分)由乙图可知R=150Ω
由于R3和R串联，R总=R+R3=150Ω+30Ω=180Ω
I= =0.05A
（2）解：因为电压表的量程为0~3V，所以当R0两端的电压为3V时，
电路中的电流为I0= =0.1A
电路的总电阻为R总'= =90Ω
压力传感器的电阻R=R总'-R=90Ω-30Ω=60Ω
由乙图可知，当R=60Ω时，F=950N
则电子称的最大称量为m= =95kg
（3）减小电源电压
22．【答案】（1）b
（2）
I总=I1+I2=4A+1A=5A<10A
可以接入
（3）
U1=I1×R1=0.8A×55Ω=44V
23．【答案】（1）减小；减小
（2）40
（3）解：I＝U/R ＝15V/(20Ω+10Ω)=0.5A
U1＝IR1＝0.5A×20Ω＝10V
24．【答案】（1）解：I=15V/500Ω=30mA>25mA,不能
（2）解： 报警时电路中的最小电流是10mA=0.01A，
由欧姆定律可得，此时报警电路的总电阻为：，
由表格数据可知，压敏电阻受到的压力每增加50N，其电阻会减小20Ω，
则压敏电阻受到的压力为250时，
其阻值为，
所以，滑动变阻器的最大阻值至少为：R滑=R-Rx=1500-400=1100Ω。
（3）解：可在电路中串联电阻
25．【答案】（1）不变；变小
（2）图中电路的电流为：
，所以电压表所测电阻BP大小为：，
由此可知弹簧改变量为：，
由乙图可知改变8cm对应受到的弹簧弹力为7N.
（3）由电路图可知，当无风时电压表的示数是最大的，风力增大时电压表的示数会变小，与我们的习惯有区别，可以通过改进变成一个随风力增大电压增大的风力仪。电路图为：
26．【答案】（1）15
（2）a
（3）C
27．【答案】解：（1）小明设计的电路不可行，S0闭合前后Rx电压改变；
（2）如图所示，
①将开关S闭合，再闭合S1，读出电压表读数为U1（这就是两个电阻的总电压）；
②断开S1，闭合S0，读出电压表读数为U2（这就是待测电阻Rx的电压）；
③此时R0两端的电压U0=U1-U2；
根据串联电路各处电流都相等得到：；
即：；
解得：。
