第4节 电磁铁及其应用 第1课时
第十四章 磁现象

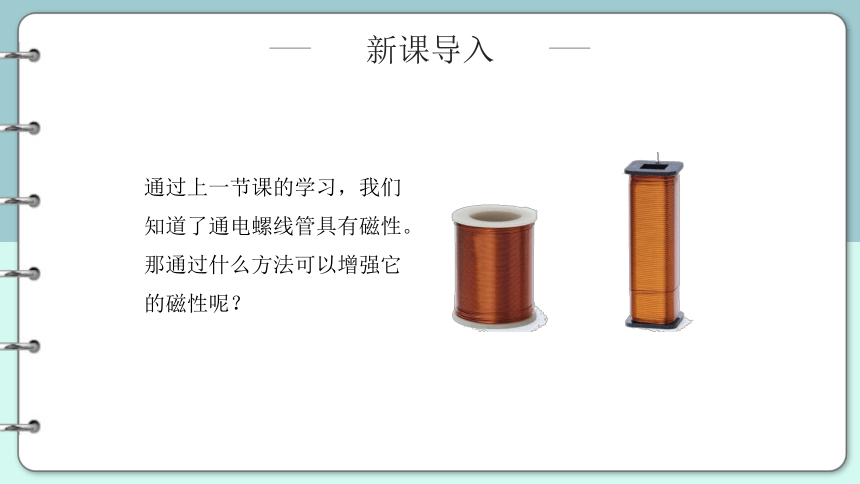

通过上一节课的学习，我们知道了通电螺线管具有磁性。那通过什么方法可以增强它的磁性呢？

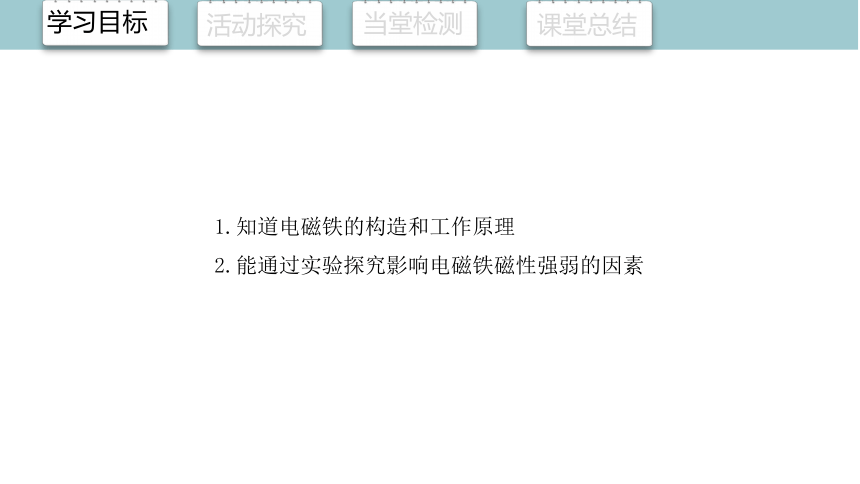

1.知道电磁铁的构造和工作原理
2.能通过实验探究影响电磁铁磁性强弱的因素
任务一
电磁铁
活动：阅读课本P149页电磁铁部分，通过交流问题，认识电磁铁的特点。

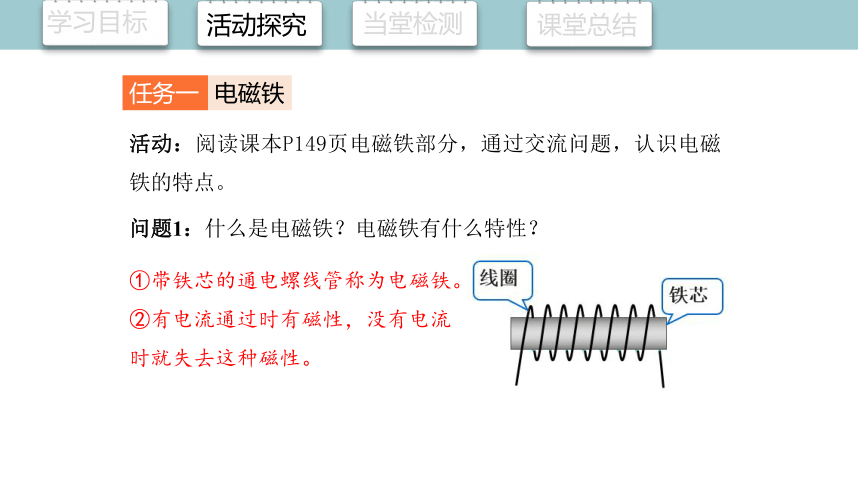

问题1：什么是电磁铁？电磁铁有什么特性？
①带铁芯的通电螺线管称为电磁铁。
②有电流通过时有磁性，没有电流时就失去这种磁性。

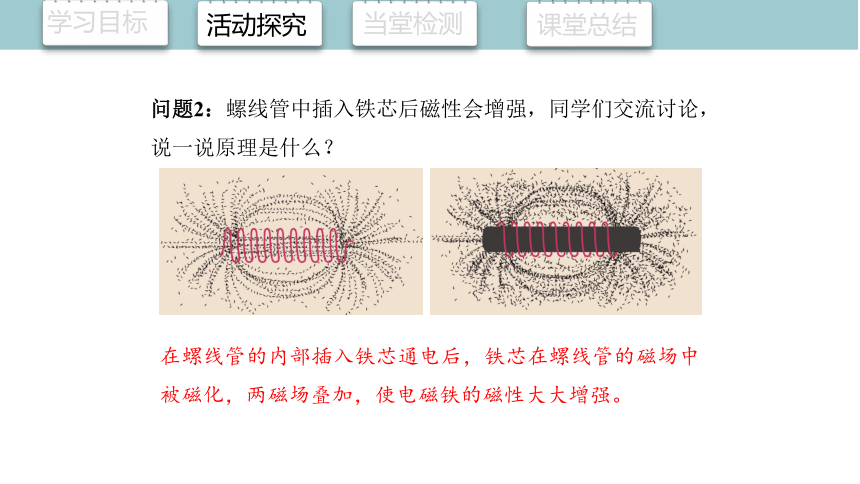

问题2：螺线管中插入铁芯后磁性会增强，同学们交流讨论，说一说原理是什么？
在螺线管的内部插入铁芯通电后，铁芯在螺线管的磁场中被磁化，两磁场叠加，使电磁铁的磁性大大增强。

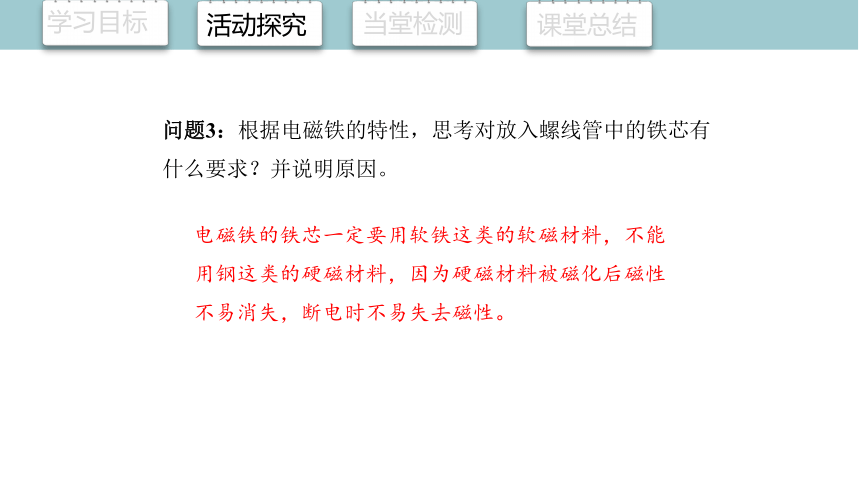

问题3：根据电磁铁的特性，思考对放入螺线管中的铁芯有什么要求？并说明原因。
电磁铁的铁芯一定要用软铁这类的软磁材料，不能用钢这类的硬磁材料，因为硬磁材料被磁化后磁性不易消失，断电时不易失去磁性。

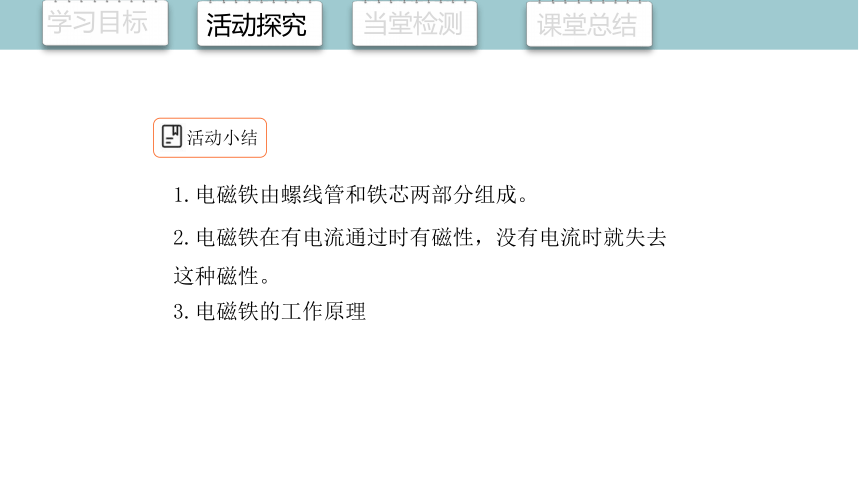

活动小结
1.电磁铁由螺线管和铁芯两部分组成。
2.电磁铁在有电流通过时有磁性，没有电流时就失去这种磁性。
3.电磁铁的工作原理
任务二
探究影响电磁铁磁性强弱的因素

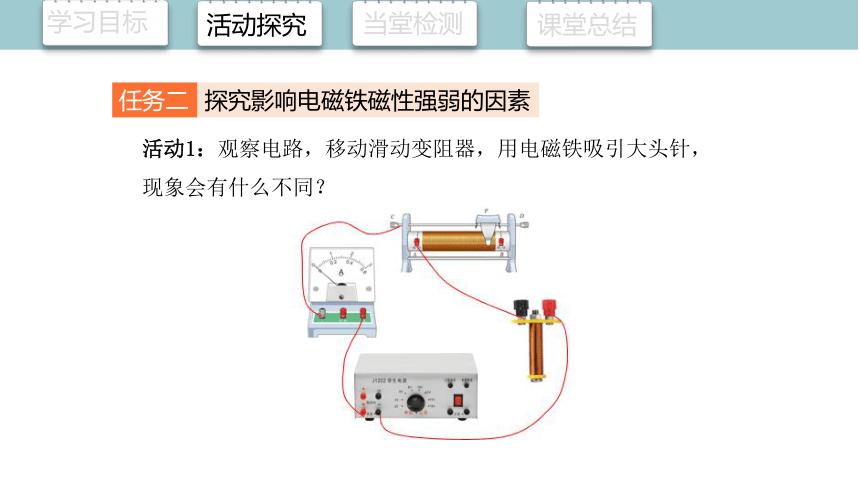

活动1：观察电路，移动滑动变阻器，用电磁铁吸引大头针，现象会有什么不同？
【提出问题】
电磁铁一定时，通过的电流越大电磁铁的磁性越强。
【猜想与假设】
电磁铁的磁性强弱与电流大小有怎样的关系？

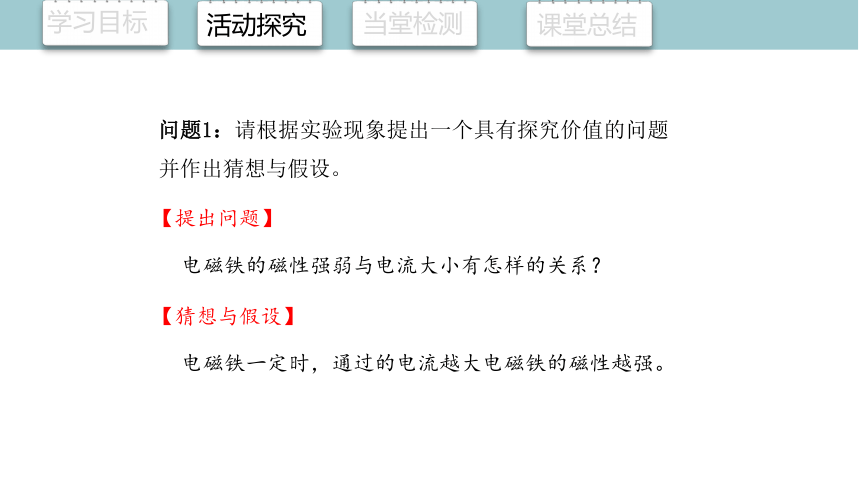

问题1：请根据实验现象提出一个具有探究价值的问题并作出猜想与假设。
【实验思路】
要探究电磁铁的磁性与电流的关系，那么就要控制电路中的其他因素保持不变，通过不同电流下电磁铁吸引大头针的数量来判断磁性的强弱，从而得出电磁铁磁性强弱与电流的关系。
问题2：请根据下面的实验思路设计实验验证你的猜想与假设。
实验电路
实验器材
电磁铁、电源、开关、滑动变阻器、电流表各一个，大头针若干，导线若干。
【设计实验】
进行实验
①按照设计的电路图连接实物。
②检查电路连接无误后闭合开关，移动滑动变阻器的滑片，读出电流表读数并数出电磁铁吸引大头针的数量，填入表中。
③记录实验数据
线圈匝数 100
电流I/A 0.1 0.2 0.3 0.5
大头针/个 0 5 9 23
例
小组将各自的实验数据记录在表格中。
自变量
控制变量
因变量
【实验结论】
电磁铁一定时，通过的电流越大电磁铁的磁性越强。
演示视频
活动2：电磁铁的磁性还可能与什么有关？在上述实验基础上改进，验证你的猜想。
电流一定时，电磁铁的线圈匝数越多电磁铁的磁性越强。
【猜想与假设】
【实验改进思路】
要探究电磁铁的磁性与线圈匝数的关系，需要控制电流不变，因此可以在电路中串联一个匝数不同的电磁铁，用这两个电磁铁吸引大头针吗，观察实验现象。
【演示视频】
【实验结论】
电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性越强。
活动小结
1、匝数相同时，通入的电流越大，电磁铁的磁性越强。
2、电流一定时，外形相同的螺线管，匝数越多，电磁铁的磁性越强。
1.电磁铁是一个带有铁芯的螺线管，其有着广泛的应用。在实际使用中，要增强电磁铁的磁性，以下方法可行的是(　　)
A．减少线圈的匝数
B．增大线圈中的电流
C．改变线圈中电流的方向
D. 减小线圈两端的电压
B
2. 如图所示，要使电磁铁磁性最强，正确的接法是（ ）
D
R
4
3
S2
S1
2
1
R
A. S1接1，S2接3
B. S1接1，S2接4
C. S1接2，S2接4
D. S1接2，S2接3
3. 某同学在做“探究电磁铁特性”的实
验中，使用了两个相同的大铁钉绕制成
电磁铁进行实验，如图所示，下列说法
中不正确的是（　　）
A．要使电磁铁磁性增强，应将变阻器的滑动片向左滑动
B．电磁铁能吸引的大头针越多，表明它的磁性越强
C．电磁铁b线圈匝数较多，所以通过b的电流较小
D．若将两电磁铁上部靠近，会相互排斥
C
总结：请画出本节内容的思维导图
电磁铁
构造
工作原理
通过电磁铁线圈的电流大小
线圈的匝数
影响电磁铁磁性强弱的因素
电磁铁及其应用
