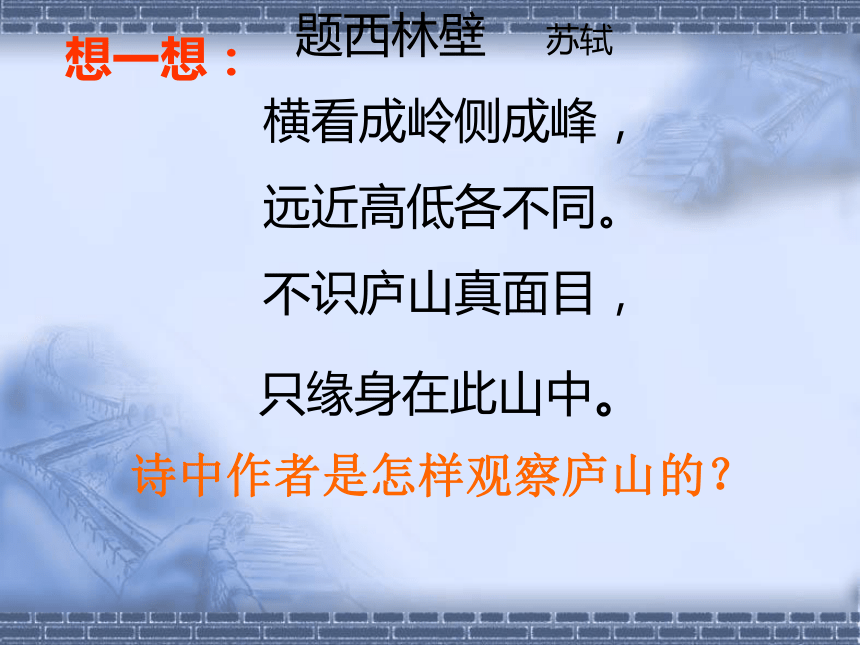

课件23张PPT。三视图（1）广丰县五都镇中学 郑克金横看成岭侧成峰,远近高低各不同.不识庐山真面目,只缘身在此山中.题西林壁苏轼想一想：题西林壁 苏轼
横看成岭侧成峰，
远近高低各不同。
不识庐山真面目，

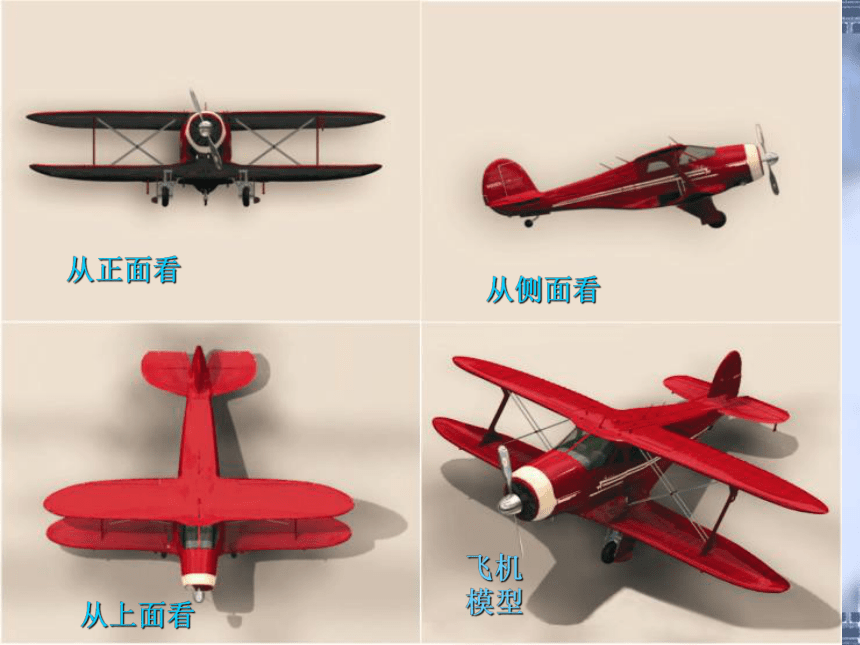

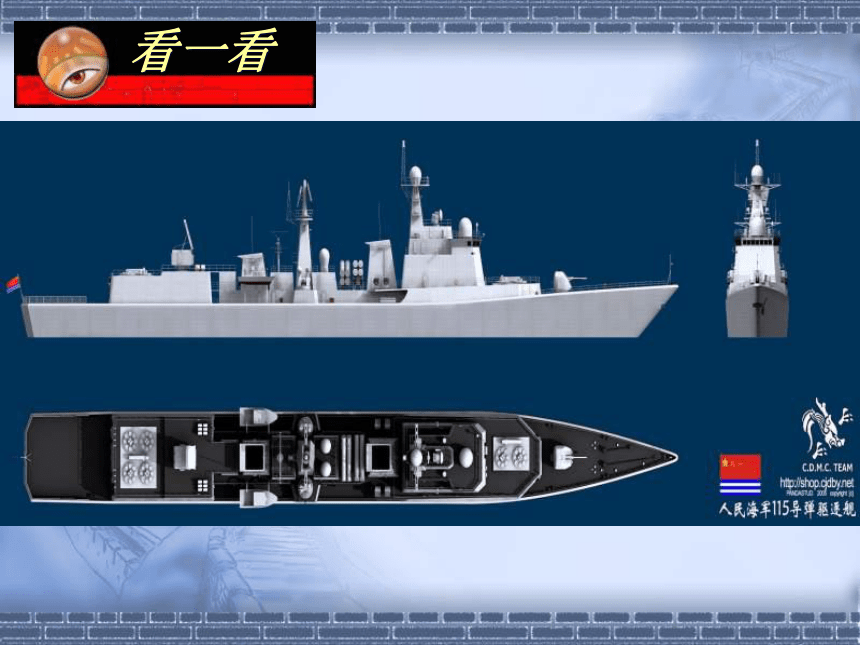

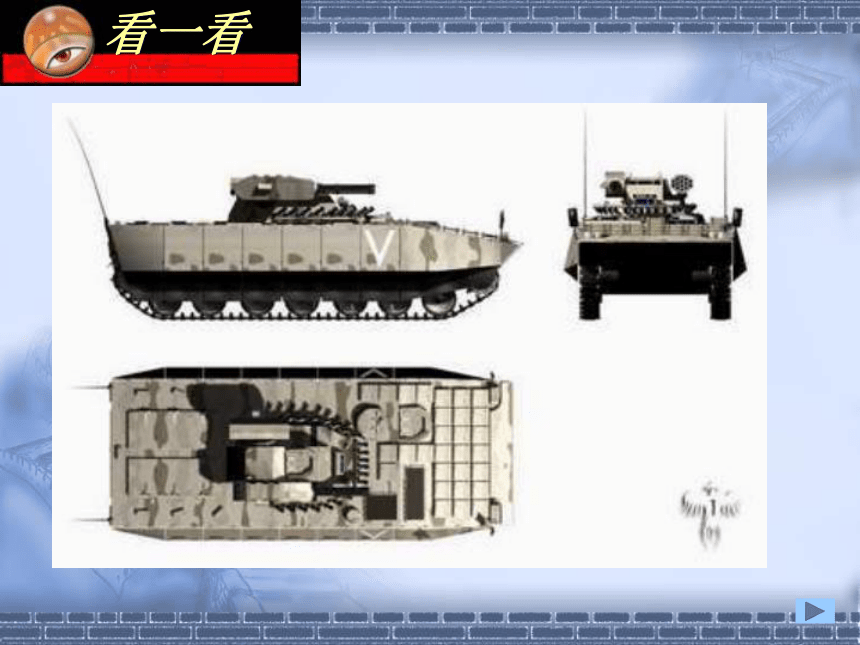

只缘身在此山中。诗中作者是怎样观察庐山的？看一看看一看从正面看从侧面看从上面看飞机

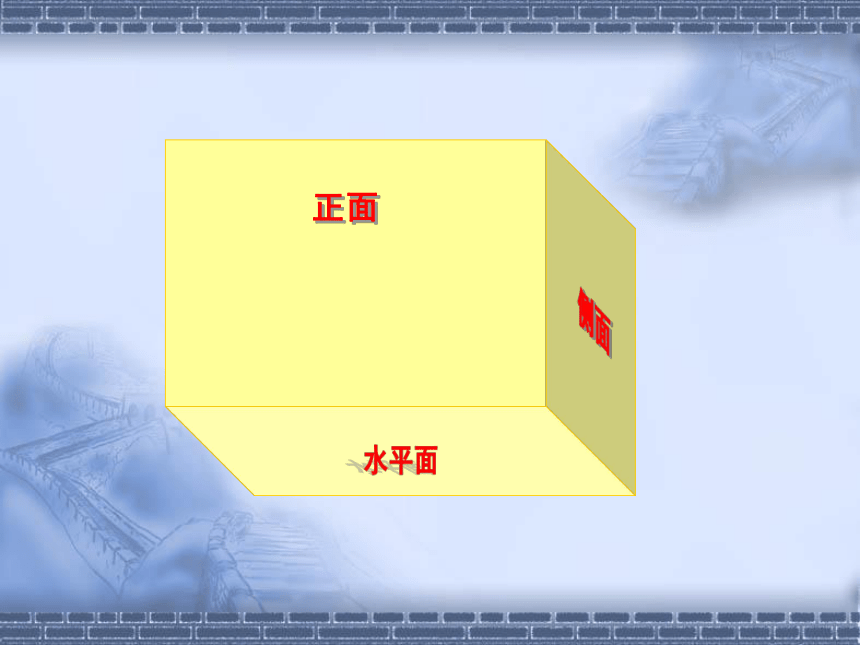

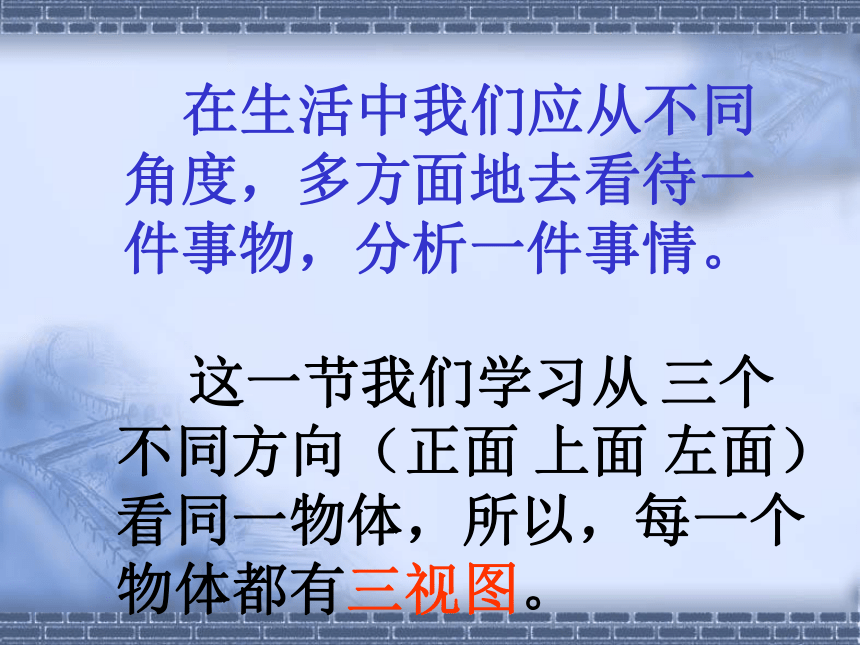

模型 在生活中我们应从不同角度，多方面地去看待一件事物，分析一件事情。 这一节我们学习从 三个不同方向（正面 上面 左面）看同一物体，所以，每一个物体都有三视图。正面侧面水平面主视图主视图俯视图左视图正面从上面看从正面看从左面看左视图侧面水平面俯视图 三视图是主视图、俯视图、左视图的
统称。它是从三个方向分别观察物体形状
的一种常用视图。 将三个投影面展开在一个平面内，得到这一物体的一张三视图 三视图位置有规定，
主视图要在左上边，它
的下方应是俯视图，左
视图坐落在右边 练习：下面的四组图中，如图所示的圆柱体的三视图是（ ）主视图左视图俯视图A主视图左视图俯视图B主视图左视图俯视图C主视图左视图俯视图D从上面看从左面看从正面看主视图左视图俯视图想一想,再动手画一画：高平齐高平齐:主视图和左视图共同反映了物体上下方向的尺寸.长对正长对正:主视图和俯视图共同反映了物体左右方向的尺寸.主 视 图左 视 图俯 视 图宽相等宽相等:俯视图和左视图共同反映了物体前后方向的尺寸.主视图主视图左视图正面左视图侧面水平面俯视图俯视图1、画出下列立体图形的三视图。2、指出左面三个平面图形是右面这个物体的三视图中
的哪个视图。（ （ （ 正视图)俯视图)左视图)练一练画出如图所示四棱锥的三视图。挑战自我三视图三视图
主视图——从正面看到的图
左视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
主视图 左视图
俯视图
大小：长对正,高平齐,宽相等.
