单元复习
第17章　欧姆定律
串联规律
欧姆定律
并联规律
串正并反律
U=U1+U2
U1＝I1R1
U总＝I总R总
R=R1+R2
I＝I1＋I2
总电阻等于各支路电阻倒数和的倒数
分压规律
U=U1=U2
电路规律

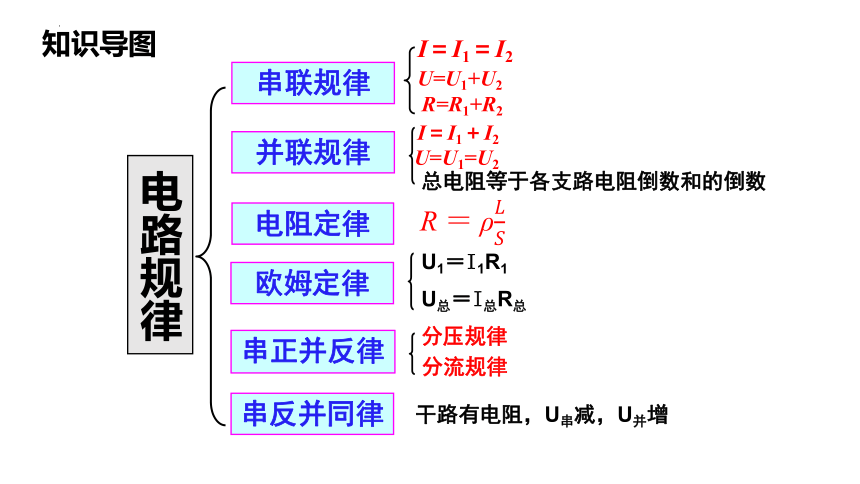

知识导图
干路有电阻，U串减，U并增
串反并同律
电阻定律
I＝I1＝I2
分流规律
R ＝ ρ

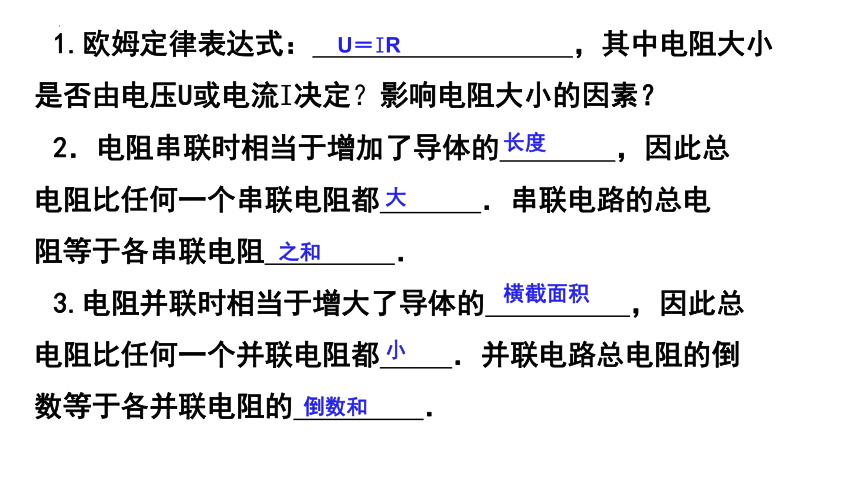

1.欧姆定律表达式： ，其中电阻大小是否由电压U或电流I决定？影响电阻大小的因素？
2．电阻串联时相当于增加了导体的 ，因此总电阻比任何一个串联电阻都 ．串联电路的总电阻等于各串联电阻 ．
3.电阻并联时相当于增大了导体的 ，因此总电阻比任何一个并联电阻都 ．并联电路总电阻的倒数等于各并联电阻的 ．
U＝IR
长度
大
之和
横截面积
小
倒数和

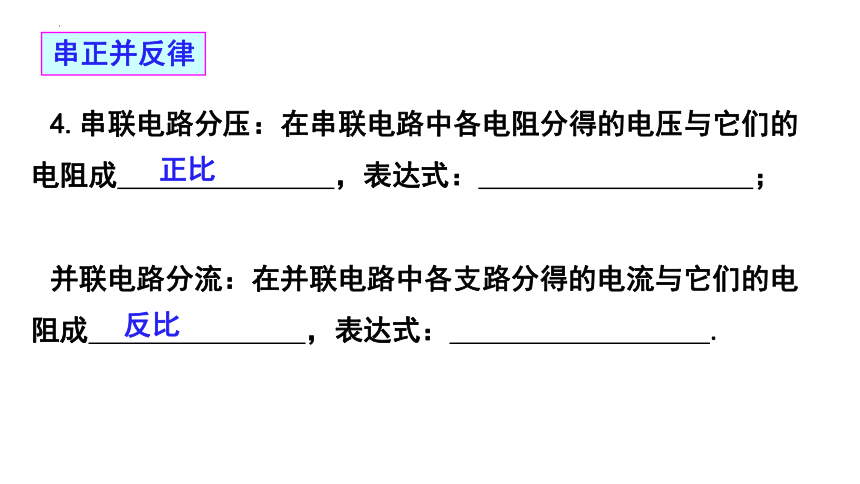

4.串联电路分压：在串联电路中各电阻分得的电压与它们的电阻成 ，表达式： ；
并联电路分流：在并联电路中各支路分得的电流与它们的电阻成 ，表达式： .
串正并反律
正比
反比

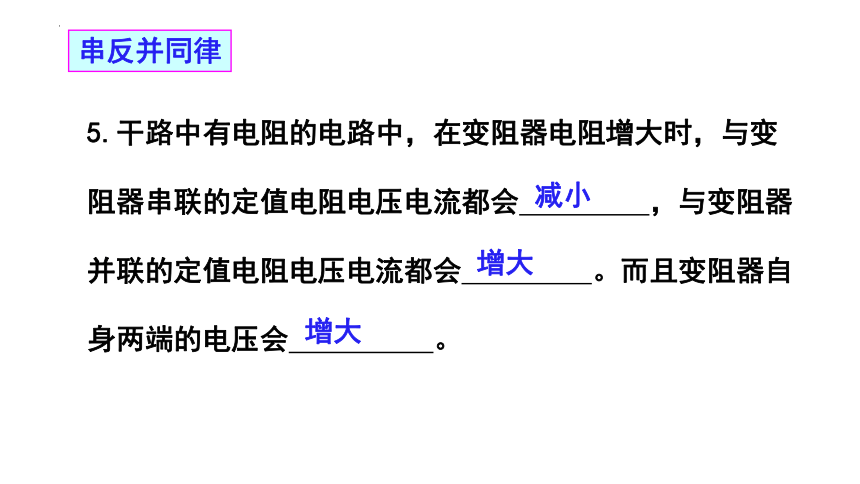

串反并同律
5.干路中有电阻的电路中，在变阻器电阻增大时，与变阻器串联的定值电阻电压电流都会 ，与变阻器并联的定值电阻电压电流都会 。而且变阻器自身两端的电压会 。
减小
增大
增大
【例1】某电阻几乎不受温度的影响，当它两端的电压为3 V时，通过的电流为0.5 A，则该电阻的阻值是 Ω，若该电阻两端电压为2.4V，其阻值是 Ω.如果把该电阻切成相同的两部分，再把它们并联接在3V的恒压电源两端，则通过干路的电流是 A。此时这两部分电阻的总电阻是 Ω。
6
6
2
1.5
【例2】如图所示，电阻R1为10Ω，电阻R2为20Ω，把它们串联后接在电源两端，闭合开关后，电流表的示数为0.3A 。求：
①电阻R1两端的电压
②电源两端的电压
R1
A
R2
①
U1 = I1 R1
=0.3A x10 Ω
=3V
② U总 = I R总
=9V
U总
= 0.3 x (10+20) V
【例3】在如图所示，电源电压保持不变，电阻R1的阻值为20Ω，电阻R2的阻值为30Ω。闭合开关S，干路中电流为0.5A。求：
（1）电源电压U；
（2）电流表A2的示数
R2
S
R1
R1一定
【例4】变阻器的滑片P向右移动过程中，三个电表的示数如何变化？
分析：
＿＿＿＿；
示数变大
V2
V1
A
示数变小
＿＿＿＿；
＿＿＿＿。
R2 ↑→ R ↑→I↓= I1 ↓ = I2
U1 ↓
U2 ↑
U不变
A
R1
R2
S
P
V2
V1
示数变小
学会：直接使用串反并同律
【跟进练习】如图甲所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R为气敏电阻，L为指示灯．当有害尾气浓度β增大时(　　)
电压表的示数与指示灯亮度如何变化？
【例5】如图所示，R1 =20 Ω，滑动变阻器R2最大阻值为80 Ω，电路接在电压为6 V电路中，当滑片P由最左端滑到最右端时，电压表示数由6 V变化为1.2 V，则电流表示数变化范围是多少？当滑片P在最
右端时串联电路的电阻多大？
A
V
R1
R2
S
P
【例6】在如图所示的电路中，电阻R1＝4 Ω，R2＝2 Ω，电源电压保持不变．当开关S1、S3断开，S2闭合时，电流表的示数为0.5 A；当开关S1、S3闭合，S2断开时，电流表的示数为 A.
2.25
【例7】电压表既是测量仪表，同时也是一个接入电路中的特殊电阻．电压表的电阻一般很大，为测量某电压表的电阻，某同学连接了如图所示的电路，电源电压保持不变，R1＝3.0 kΩ.当闭合开关S1、S2时，电压表示数为4.5 V；只闭合开关S1时，电压表的示数为3.0 V．求电压表的电阻是多少？
【例8】在如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片后，发现电流表、电压表均有示数，小灯泡不亮．则故障原因是(　　) A．L断路 B．L短路 C．R断路 D．R短路
B
