三视图(山东省荷泽地区菏泽市)

课件26张PPT。菏泽一中

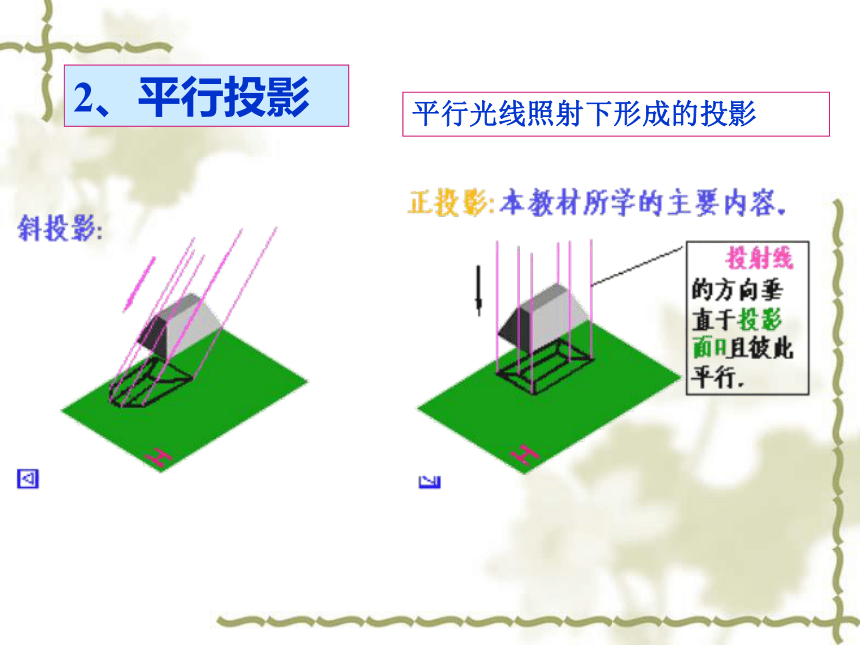

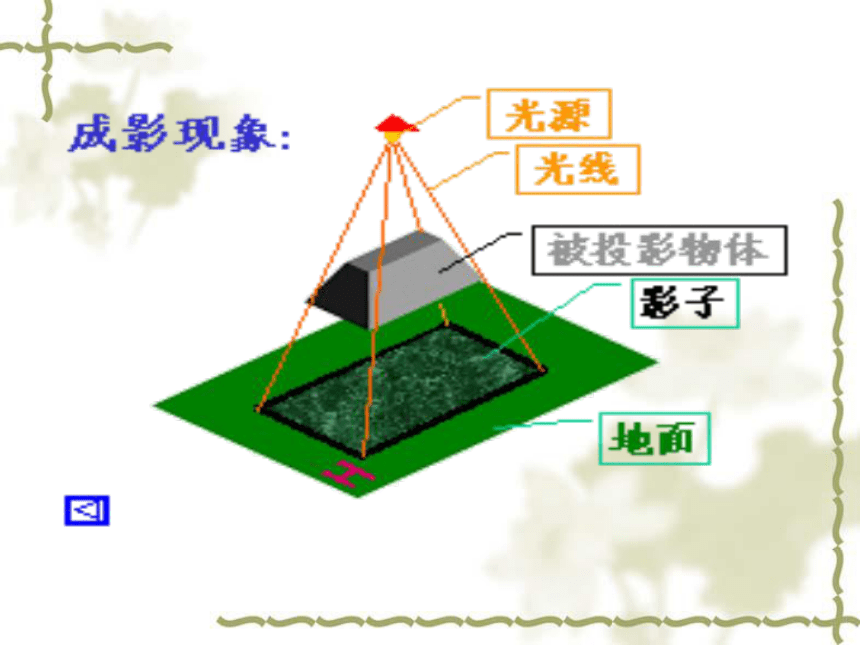

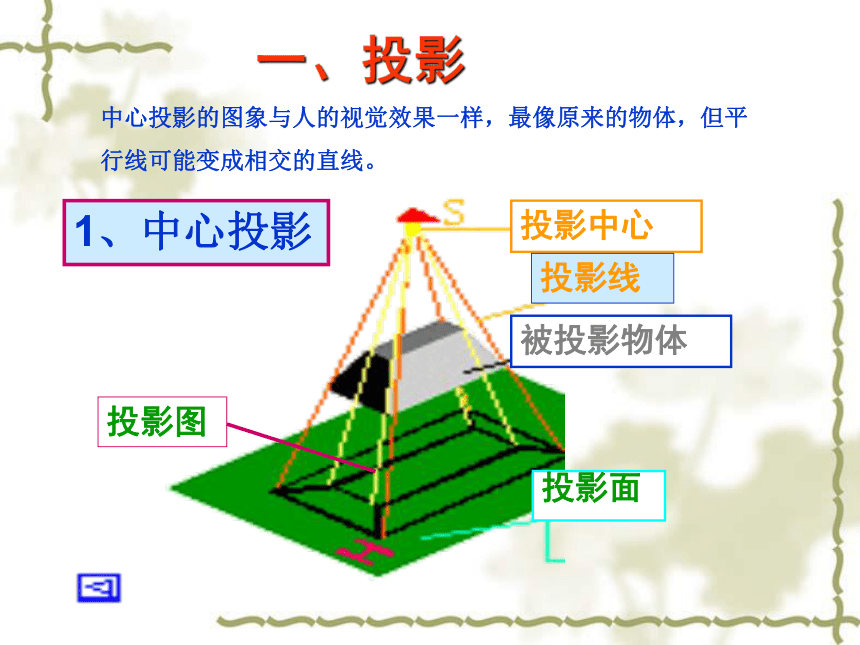

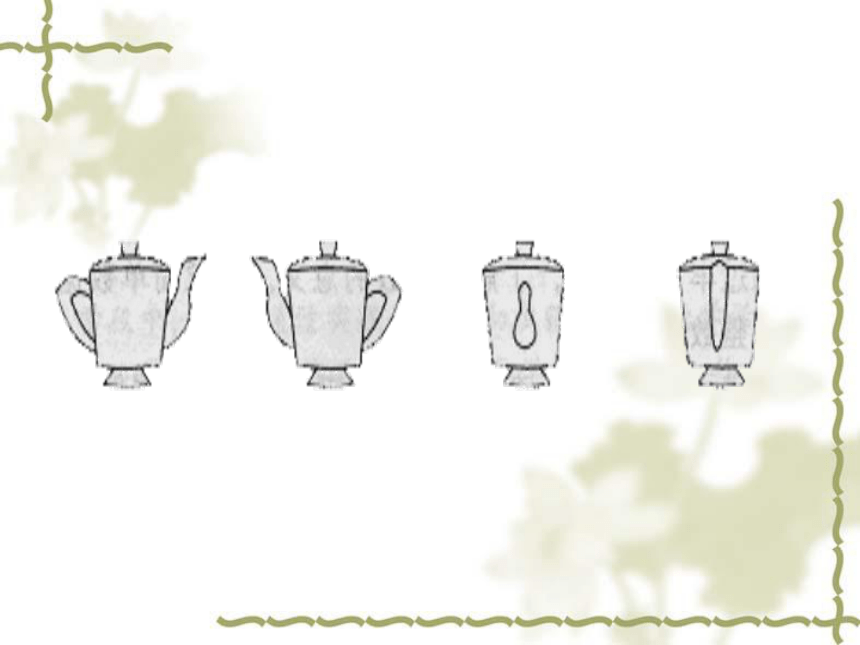

高一二部数学组空 间 几 何 体三 视 图投影中心投影线投影面被投影物体 一、投影1、中心投影中心投影的图象与人的视觉效果一样，最像原来的物体，但平

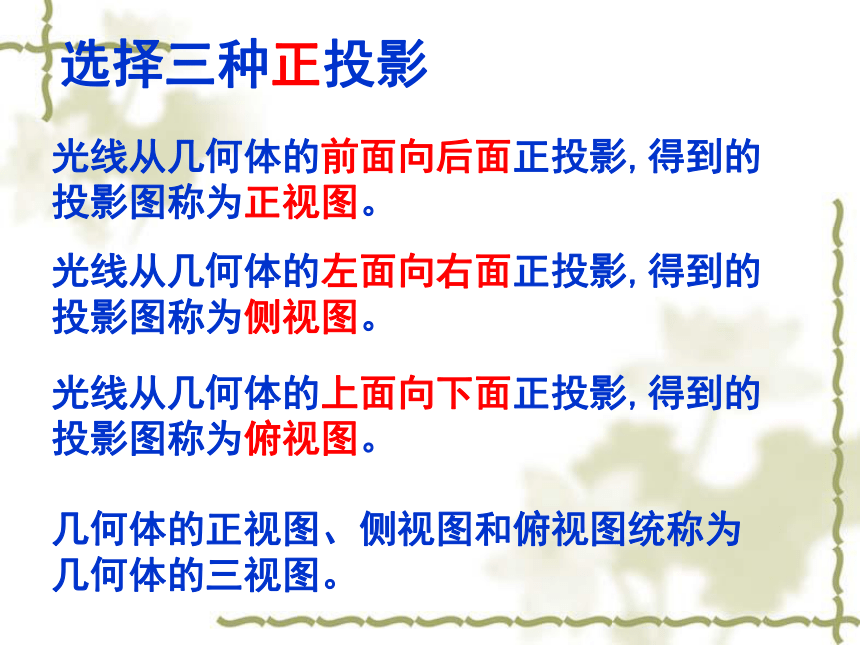

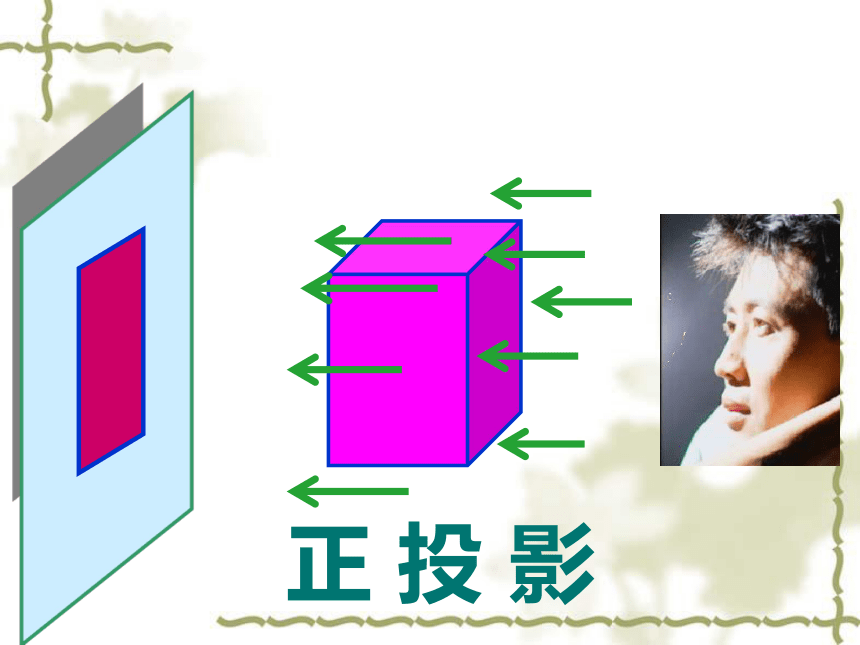

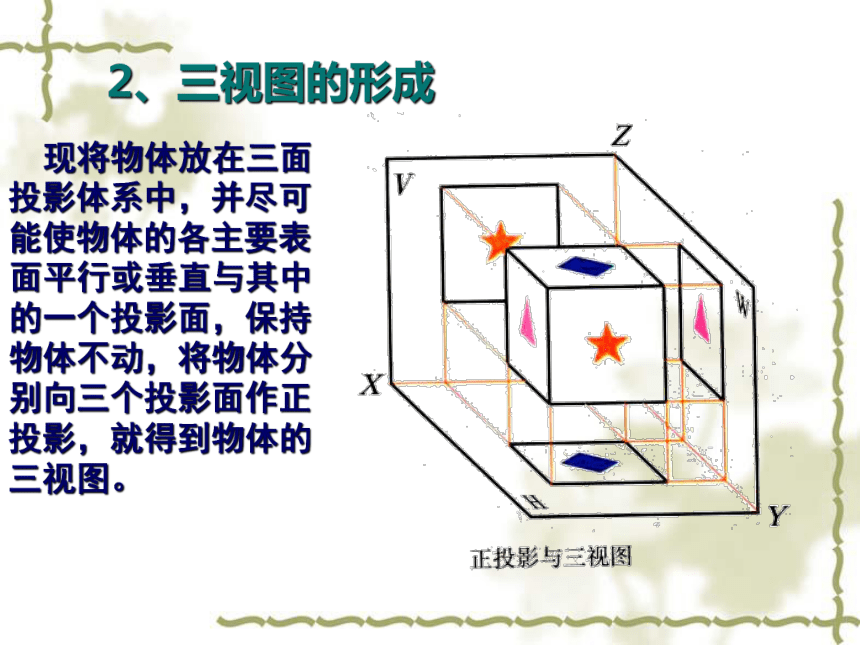

行线可能变成相交的直线。投影图2、平行投影平行光线照射下形成的投影正 投 影2、三视图的形成 现将物体放在三面投影体系中，并尽可能使物体的各主要表面平行或垂直与其中的一个投影面，保持物体不动，将物体分别向三个投影面作正投影，就得到物体的三视图。 选择三种正投影光线从几何体的左面向右面正投影,得到的投影图称为侧视图。光线从几何体的前面向后面正投影,得到的投影图称为正视图。光线从几何体的上面向下面正投影,得到的投影图称为俯视图。几何体的正视图、侧视图和俯视图统称为几何体的三视图。 P R正视图 P R Q正视图侧视图 V H W正视图侧视图俯视图侧视图正视图俯视图“正、俯视图长对正”“正、侧视图高平齐”“俯、侧视图宽相等’’“长对正,高平齐,宽相等”是三视图之间的投影规律,是画图和读图的重要依据.实物的三视图下面各图中物体形状分别可以看成什么样的几何体? 圆柱 圆锥 球从正面,侧面,上面看这些几何体,它们的形状各是什么样的?正面看:侧面看:上面看:你能画出各物体的三视图吗?长方形　等腰三角形 圆圆 　圆 　 圆正视图侧视图俯视图正视图侧视图俯视图 圆柱 圆锥 球请同学们画出下列几何图的三视图正视图侧视图俯视图圆台圆台正视图侧视图俯视图下列是某个几何体的三视图，你能说出它对应的几何体的名称？思考:下图中的三视图表示那个几何体?练习1、画下例几何体的三视图正视图侧视图俯视图2.运用长对正、高平齐、宽相等的原则画出其它视图.1 位置
正视图 侧视图
俯视图例：画出下面几何体的三视图。 简单组合体的三视图正视图侧视图俯视图注意：不可见的轮廓线，用虚线画出。 正视图侧视图俯视图例3、画下例几何体的三视图正视图侧视图俯视图练习2、画下例几何体的三视图正视图侧视图俯视图从上面看从左面看从正面看俯视图左视图主视图三视图
正视图——从正面看到的图
侧视图——从左面看到的图
俯视图——从上面看到的图
画物体的三视图时,要符合如下原则:
位置：正视图 侧视图
俯视图
大小：长对正,高平齐,宽相等.小结
