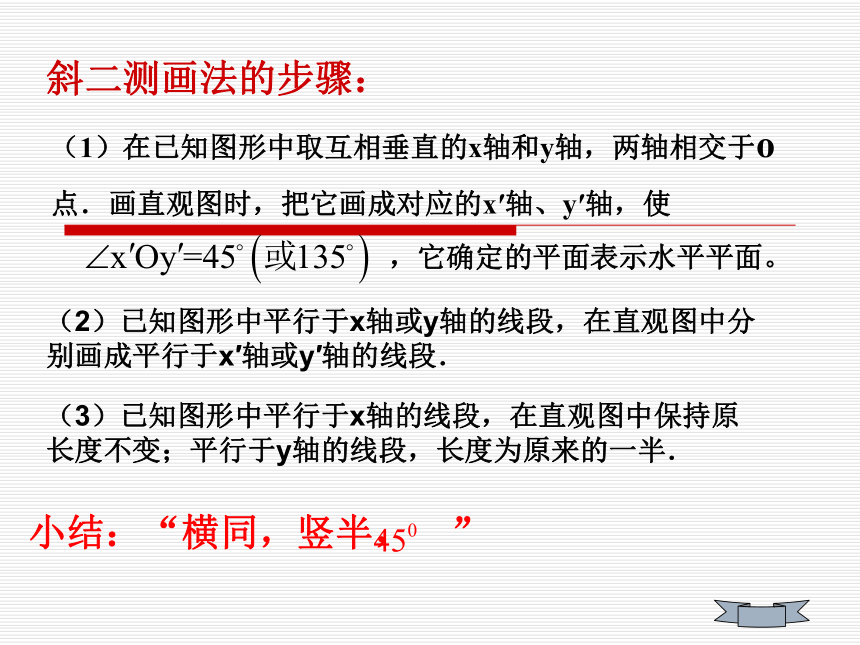

课件17张PPT。1.2.3空间几何体的直观图直观图的画法高一二部数学组 管雨坤ABCDA1A1A1B1B1B1C1C1C1D1D1 E1ABCABCDE你会画下列几何体的直观图吗？（1）在已知图形中取互相垂直的x轴和y轴，两轴相交于o
点．画直观图时，把它画成对应的x′轴、y′轴，使

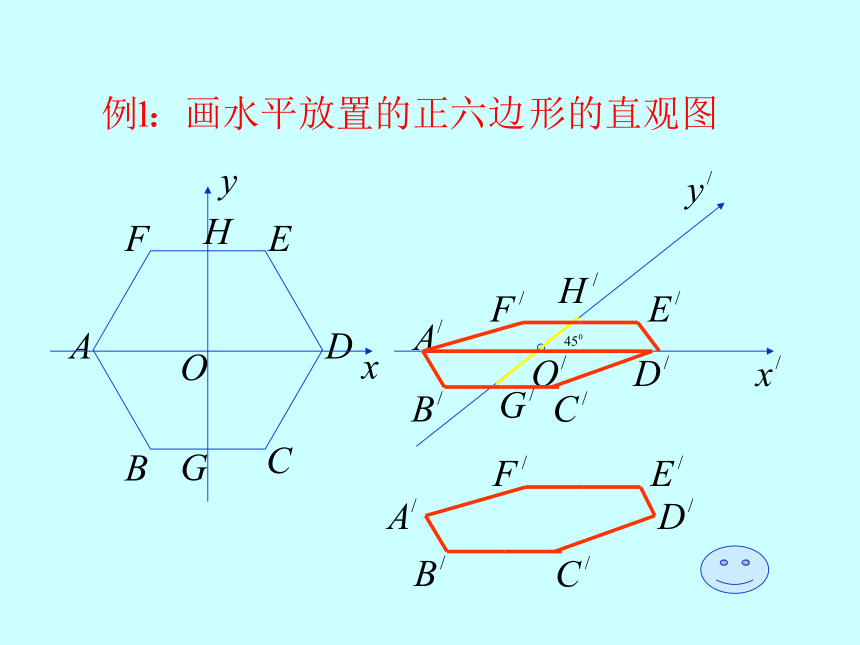

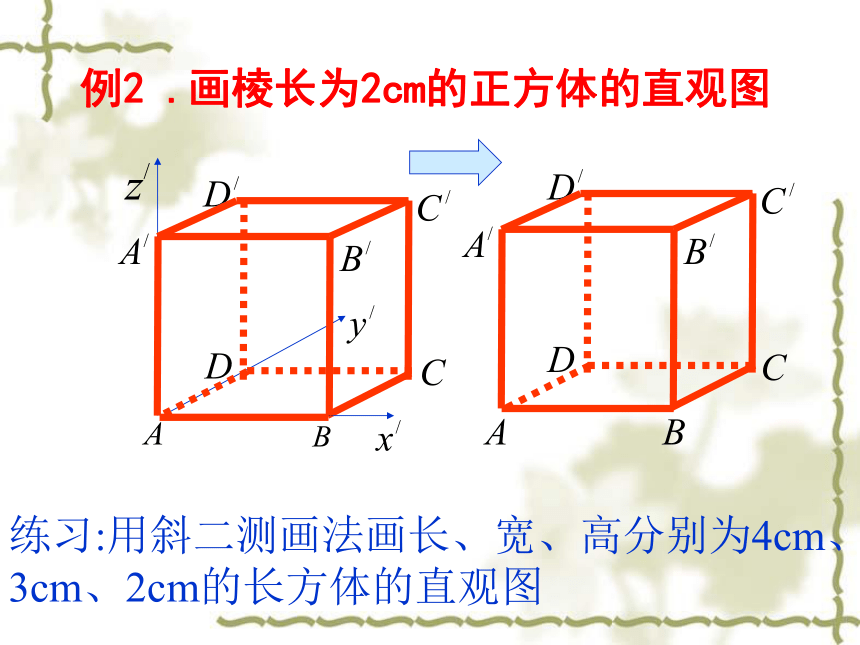

　　　　　　　　　 ，它确定的平面表示水平平面。斜二测画法的步骤：（2）已知图形中平行于x轴或y轴的线段，在直观图中分别画成平行于x′轴或y′轴的线段．（3）已知图形中平行于x轴的线段，在直观图中保持原长度不变；平行于y轴的线段，长度为原来的一半．练习：正三角形的直观图的画法例2 .画棱长为2cm的正方体的直观图练习:用斜二测画法画长、宽、高分别为4cm、

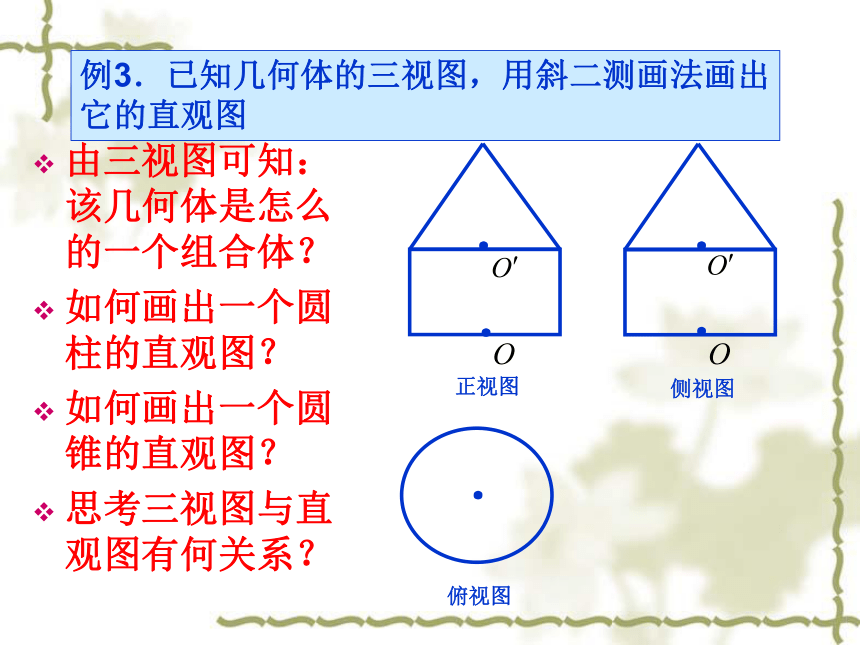

3cm、2cm的长方体的直观图例3．已知几何体的三视图，用斜二测画法画出
它的直观图····正视图侧视图俯视图由三视图可知：该几何体是怎么的一个组合体？
如何画出一个圆柱的直观图？
如何画出一个圆锥的直观图？
思考三视图与直观图有何关系？·例：已知一四边形ABCD的水平放置的直观图是一个边长为2的正方形，请画出这个图形的真实图形。 直观图的逆向问题练习：如图，是三角形AOB用斜二测画法画出的直观图，则三角形AOB的面积是
O’24162、如图，正方形ABCO，它在直角坐标系xOy中点B的坐标为（2,2），则在用斜二测画法画出的正方形的直观图中，顶点B‘到x’轴的距离为（　） 3、如图ΔA‘B‘C’是水平放置的ΔABC的直观图，则在ΔABC的三边及中线AD中，最长的线段是（ 　）
4、右图是ΔABC利用斜二测画法得到的水平放置的直观图ΔA‘B‘C’，其中A‘B’∥y’轴，B‘C’∥x‘轴，若ΔA‘B‘C’的面积是3，则ΔABC的面积是（　 ） 水平放置的平面图形面积课堂小结：1、水平放置的平面图形的直观图的画法2、空间几何体的直观图的画法3、平行y轴的线段减半 其他不变4、交点不变 位置关系不变作业NO33每当太阳升起的时候，就是我们的开始奋斗的时候。壮哉！山河！
