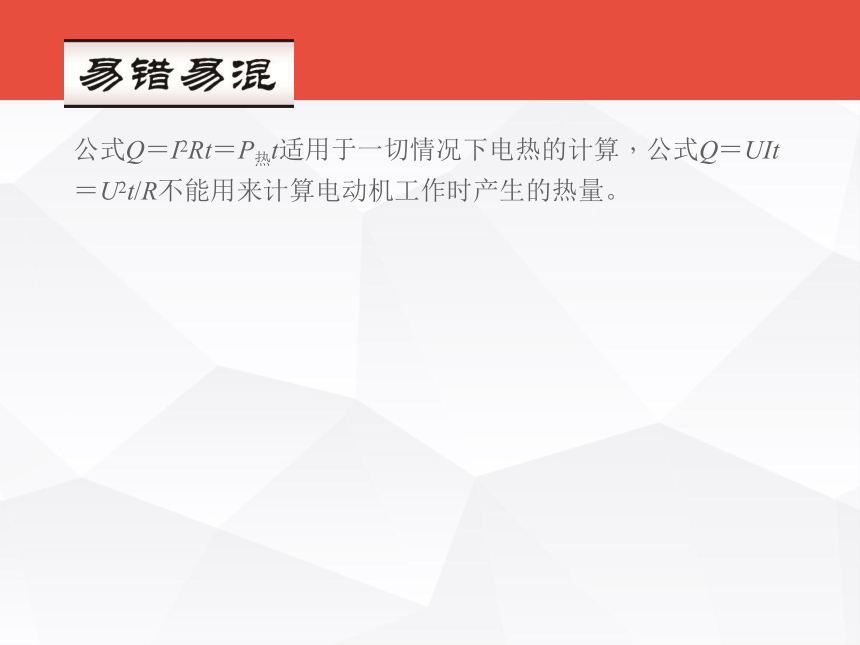

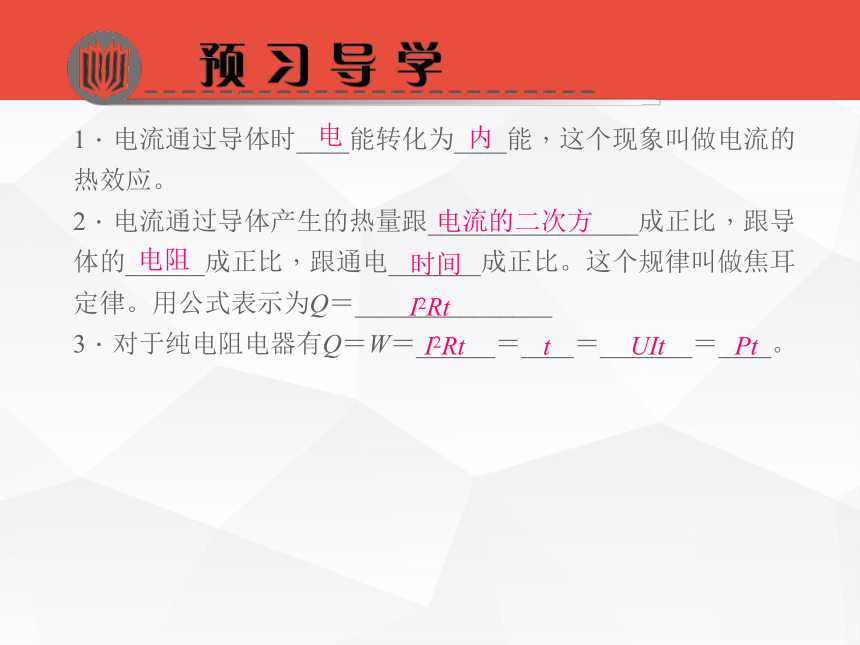

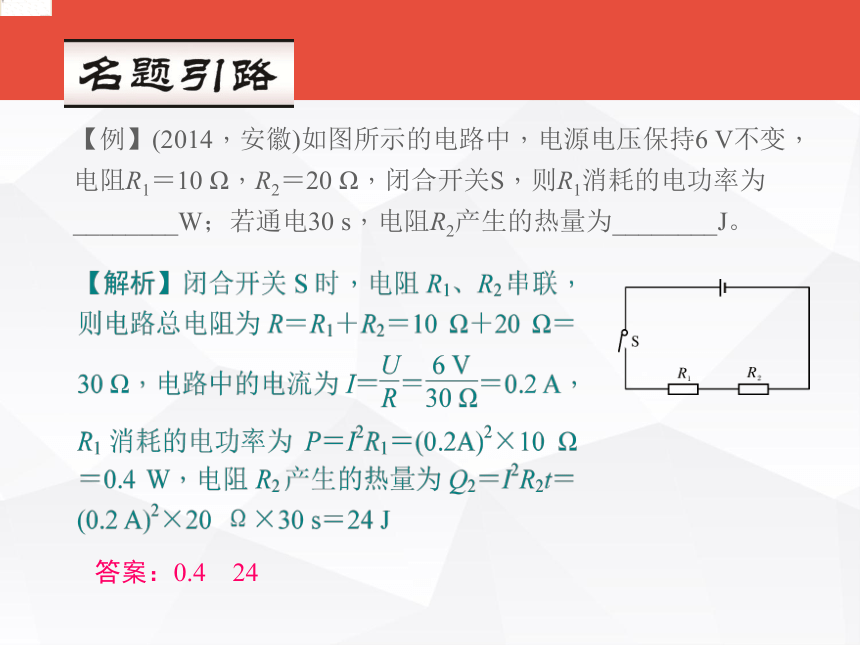

课件17张PPT。第十八章　电功率§18.4　焦耳定律公式Q＝I2Rt＝P热t适用于一切情况下电热的计算，公式Q＝UIt＝U2t/R不能用来计算电动机工作时产生的热量。【例】(2014，安徽)如图所示的电路中，电源电压保持6 V不变，电阻R1＝10 Ω，R2＝20 Ω，闭合开关S，则R1消耗的电功率为________W；若通电30 s，电阻R2产生的热量为________J。答案：0.4　241．电流通过导体时____能转化为____能，这个现象叫做电流的热效应。
2．电流通过导体产生的热量跟________________成正比，跟导体的______成正比，跟通电_______成正比。这个规律叫做焦耳定律。用公式表示为Q＝_______________

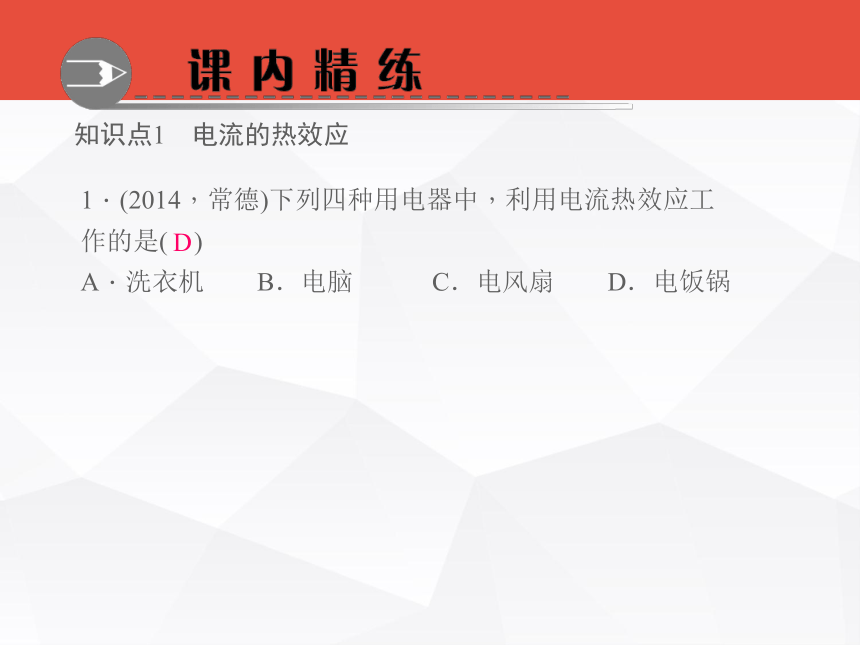

3．对于纯电阻电器有Q＝W＝______＝____＝_______＝____。电内电流的二次方电阻时间I2RtI2RttUItPt知识点1　电流的热效应1．(2014，常德)下列四种用电器中，利用电流热效应工作的是( )
A．洗衣机　　B．电脑　　　C．电风扇　　D．电饭锅D知识点2　焦耳定律2．如图所示的装置可用来定性研究_________定律。将电阻R甲与R乙(R甲>R乙)串联在电路中是为了使时间和_______相同，通过温度计示数的变化可以比较_________________的多少。3．一个电烙铁标有“220 V　0.5 A”，正常工作时，5 min内它产生的热量为__________________。焦耳电流电流产生的热量3.3×104J4．(2014，青岛)甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2 B．5∶4 C．2∶5 D．10∶1A5．将规格都是“220 V　100 W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列说法正确的是(　　)
A．三个用电器产生的热量一样多 B．电风扇产生的热量最多
C．电视机产生的热量最多 D．电烙铁产生的热量最多D知识点3　电热的利用和防止6．有些家用电器在使用过程中，温度过高会损坏电器。下列家用电器中要防止电热产生危害的是( )
A．电饭煲 B．电热水器 C．电熨斗 D．电视机 D7．在炎热的夏天，电视机连续使用较长时间后，要停一会儿，但如果长期停止使用，隔一段时间要通电一次。这是因为______在起作用，前者是为了_____________________，后者是为了_____________________。电热避免电热造成危害利用电热驱潮8．(2014，天津)电炉丝通过导线接到电路里，电炉丝和导线通过的电流______(选填“相同”或“不同”)，电炉丝热得发红而导线却几乎不热，说明电流通过导体时产生的热量跟导体的_____有关。9．(2014，兰州)有两个电阻R1＝3 Ω，R2＝4 Ω，若将它们串联在电路中，则在相同时间内消耗的电能之比W1∶W2＝______；若将它们并联在电路中，则在相同时间内产生的热量之比Q1∶Q2＝________。相同电阻3∶44∶310．用粗细均匀的电热丝加热水，通电10 min可烧开一壶水，若将电热丝对折起来接在原来的电路中，则烧开同样一壶水的时间是(不计热量损失)( )
A．2.5 min　 B．5 min　 C．20 min　 D．40 minA11．如图是某家用电器电路结构示意图，其中R1、R2为加热电阻丝(R1＞R2)。电热丝有四种连接方式使电热器提供不同的发热功率，其中发热功率最大的连接方式是( )D12．(2014，荆州)加在某电动机上的电压是U，电动机消耗的电功率为P，电动机线圈的电阻为r，则电动机线圈上消耗的电热功率为( )C13．(2014，肇庆)如图甲所示，两只相同的烧瓶里装有同样多的煤油，它们的初温相同，实验小组同学利用该装置探究“电流的热效应与电阻的关系”。(1)请用笔画线代替导线，将图甲的电路连接完整。(要求两电阻串联、通过电阻丝的电流可以改变且连线不得交叉)解： (2)两烧瓶中电阻丝的材料、横截面积均相同，由图可知：两电阻丝的阻值Ra____(选填“＞”“＜”或“＝”)Rb。＜(3)通电一段时间后，a、b两温度计的示数如图乙所示，则b的示数是____℃。由此可知：在相同的时间内，电流一定时，电阻越____，它产生的热量越____。
(4)若将图甲的电路改成图丙所示，通电一段时间后，____(选填“a”或“b”)温度计的示数较大。35大多a14.小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表格中所示。则(不考虑温度对电阻的影响)：(1)选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？(计算结果保留一位小数)
(2)当电路供电电压为110 V时，吹风机电热丝的实际功率多大？
