19.3 安全用电
一、选择题
1.为了确保安全用电,下列日常生活中的做法正确的是( )
A.不靠近低压带电体 B.断开电源开关后搬动电器
C.停电时更换灯泡 D.家用导线可以不限期使用
2.如图是某家庭电路的一部分,下列说法正确的是( )
A.三孔插座连接正确
B.保险丝烧断后可用铜丝代替
C.闭合开关S时,电灯不亮,保险丝未烧断,可能是电灯短路
D.断开开关S时,用试电笔接触A点氖管发光,接触B点时氖管不会发光
3.我国电力供电系统全球领先,为国家经济建设和人民生活提供了强有力的保障,但使用不当也会给我们带来危害,下列说法符合安全用电原则的是( )
A.用湿抹布擦拭带电的插座面板
B.家用电器起火时,要立即用水扑灭
C.使用试电笔时,手一定要接触笔尾的金属体
D.在山区遇到雷雨时,尽量倚靠在大树旁或岩壁上
4.如图是某款洗衣机及所用的三孔插座,它的铭牌标有“220V 200W”。下列说法中正确的是( )
A.洗衣机脱水干衣时的水滴受到惯性作用被甩出去
B.洗衣机使用三孔插座主要是为了防雷击
C.洗衣机洗衣服的过程是将电能转化为机械能的过程
D.洗衣机正常工作时,10s内会产生2000J的热量
5.熔丝材料的特点是
A.电阻率较大,熔点较高 B.电阻率较大,熔点较低
C.电阻率较小,熔点较低 D.电阻率较小,熔点较高
6.生活中许多安全常识蕴含着物理知识。下列分析正确的选项是( )
7.如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是( )
A.只要有人发生触电事故时,空气开关就会自动断开
B.若插座中有两孔使试电笔的氖管发光,可能是电路中零线发生了断路
C.站在地上的人不小心接触了零线,漏电保护器会迅速切断电流,对人身起保护作用
D.电能表表盘转得越快就表示用电器消耗电能越多
8.下列是一些与用电安全相关的现象,其中符合安全用电原则的是
A.将手插入插座
B. 冰箱外壳接地
C.高压线下放风筝
D. 湿手拔插头
二、填空题
9.如图所示是小明家的一部分电路,当闭合开关S后发现电灯L不亮,且熔丝没有熔断,某同学用验电笔测试C、D两点时氖管发光,测试A点时氖管发光,测试B点时氖管不发光。那么可以判定故障是 ;小明家所使用的交流电的周期是 s。

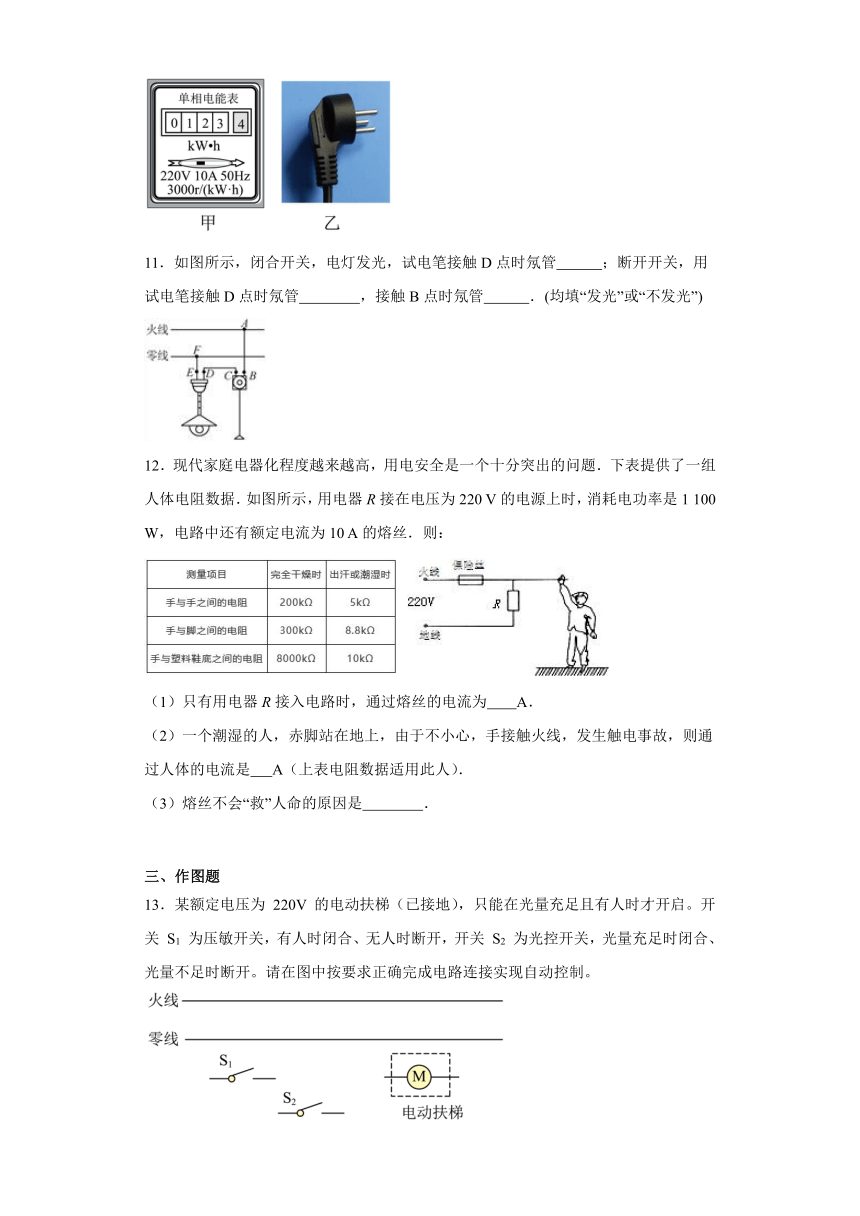

10.图甲所示是小明家的电能表,安装时的示数为零,到目前为止,小明家已消耗 kW·h的电能。小明断开其它用电器,只将“220V 1000W”的电炉子接入电路,测得2min内电能表转盘转过81转,电炉子的实际功率为 W,此时电炉子两端的实际电压 (选填“大于”、“等于”或“小于”)它的额定电压。他注意到三线插头上端的脚更长,如图乙所示,这是为了保证它插入插座时最先与 线相连,防止用电器外壳带电时发生触电事故。
11.如图所示,闭合开关,电灯发光,试电笔接触D点时氖管 ;断开开关,用试电笔接触D点时氖管 ,接触B点时氖管 .(均填“发光”或“不发光”)
12.现代家庭电器化程度越来越高,用电安全是一个十分突出的问题.下表提供了一组人体电阻数据.如图所示,用电器R接在电压为220 V的电源上时,消耗电功率是1 100 W,电路中还有额定电流为10 A的熔丝.则:
(1)只有用电器R接入电路时,通过熔丝的电流为 A.
(2)一个潮湿的人,赤脚站在地上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是 A(上表电阻数据适用此人).
(3)熔丝不会“救”人命的原因是 .
三、作图题
13.某额定电压为 220V 的电动扶梯(已接地),只能在光量充足且有人时才开启。开关 S1 为压敏开关,有人时闭合、无人时断开,开关 S2 为光控开关,光量充足时闭合、光量不足时断开。请在图中按要求正确完成电路连接实现自动控制。
四、实验题
14.微波炉是人们用来加热食品的常用灶具.微波是一种高频电磁波,能穿透陶瓷器、玻璃、耐热塑胶等材料,微波炉所使用的微波频率为2450MHz。
(1)为了用电安全,微波炉应该使用 (两脚/三脚)插头;
(2)用微波炉加热饭菜时,应选用 (不锈钢/铁/玻璃)容器来加热,加热过程中是将 能转化为内能;
(3)小明想知道微波炉的热效率,他用电能表(表头如图所示)、温度计等工具进行了如下实验:
A.在杯中装有质量为m的冷水,测出水的初温为t0;
B.把杯子放进微波炉,并选择高温档;
C.将微波炉定时器旋转到两分钟的位置,同时记录电能表指示灯在这个时间内闪烁的次数n;
D.加热结束后,迅速测出水的末温t;
①以上实验中,还缺少一个步骤,请你补上这个步骤: ;
②电能表指示灯闪烁一次,用电器消耗的电能E0= J;(保留一位小数)
③微波炉热效率的表达式η= 。(用字母表示)
15.认识短路的危害和保险丝的作用
【设计实验】
目的:认识短路的危害
器材:低压电源(直流6V)、开关、额定电流为1A的保险丝、额定电压为6V的灯泡、导线、电流表(演示电流表,0~5A)
【进行实验】
(1)在图中,CD间接上一段保险丝,AB间接入电流表,其它部分如图所示连接好电路.
(2)当开关闭合时,灯泡 (填“发光”或“不发光”),电流表 (填“有”或“无”)示数.
(3)断开开关,在B、D间接一根粗铜丝,当闭合开关的瞬间,你将会观察到
A.电流表没有读数,灯泡也不亮
B.电流表的指针迅速摆动较大的幅度,灯泡变得非常亮
C.电流表的指针迅速摆动较大的幅度,AB间导线也随即熔断
D.电流表的指针迅速摆动较大的幅度,保险丝也随即熔断
【分析论证】
B、D间接入铜丝时,灯泡被短路,电路中电阻很小.根据欧姆定律知道,闭合开关的瞬间,线路中的电流 .这时,通过保险丝 (填“等于”、“小于”或“大于”)导线的电流,但保险丝的电阻比导线大很多,根据焦耳定律,在电流相同时,导体中的产生的热量跟电阻成 比,所以保险丝的温度更高,又由于保险丝的 较低,所以发生了上述的现象.
五、计算题
16.现代家庭电器化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。如图所示,用电器R接在家庭电路上,电阻为44欧,电路中还有额定电流为10A的熔断丝(俗称保险丝).则:
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 200kΩ 5kΩ
手与脚之间电阻 300kΩ 8.8kΩ
手与塑料鞋底之间电阻 8000kΩ 10kΩ
(1)只有用电器R接入电路时,通过熔断丝的电流为多少?
(2)一个潮湿的人,赤脚站在地上,由于不小心,手接触火线,发生触电事故,则通过人体的电流是多少(上表电阻数据适用此人)?并分析为什么熔断丝不会断(即熔断丝不能救人命)。
17.某型号煎烤机有上下两个加热盘,由两个开关控制其工作状态。R1为下盘电热丝,R2为上盘电热丝,两电热丝阻值相等,煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图(不考虑温度对电热丝阻值的影响)。
(1)按照安全用电的要求,将a、b两点接入家庭电路,完成连线;
(2)煎烤机正常工作时电路中的最大电流是多少?以最大额定功率工作时,1min消耗多少电能?
(3)电热丝R1的阻值是多大?
参考答案:
1.B
2.D
3.C
4.C
5.B
6.B
7.B
8.B
9. BD间开路 0.02
10. 123.4 810 小于 地
11. 发光 不发光 发光
12. 5 0.025 电流达不到熔丝的熔断电流
13.
14. 三脚 玻璃 电 关闭家内其他用电器,只让微波炉工作 1.125×103
15. 发光 有 D 很大 等于 正 熔点
16.(1)5A;(2)0.025A,
17.(1);
(2)10 A,1.32×105J;(3)44 Ω
