光学作图训练（无答案）

专题训练：光学作图

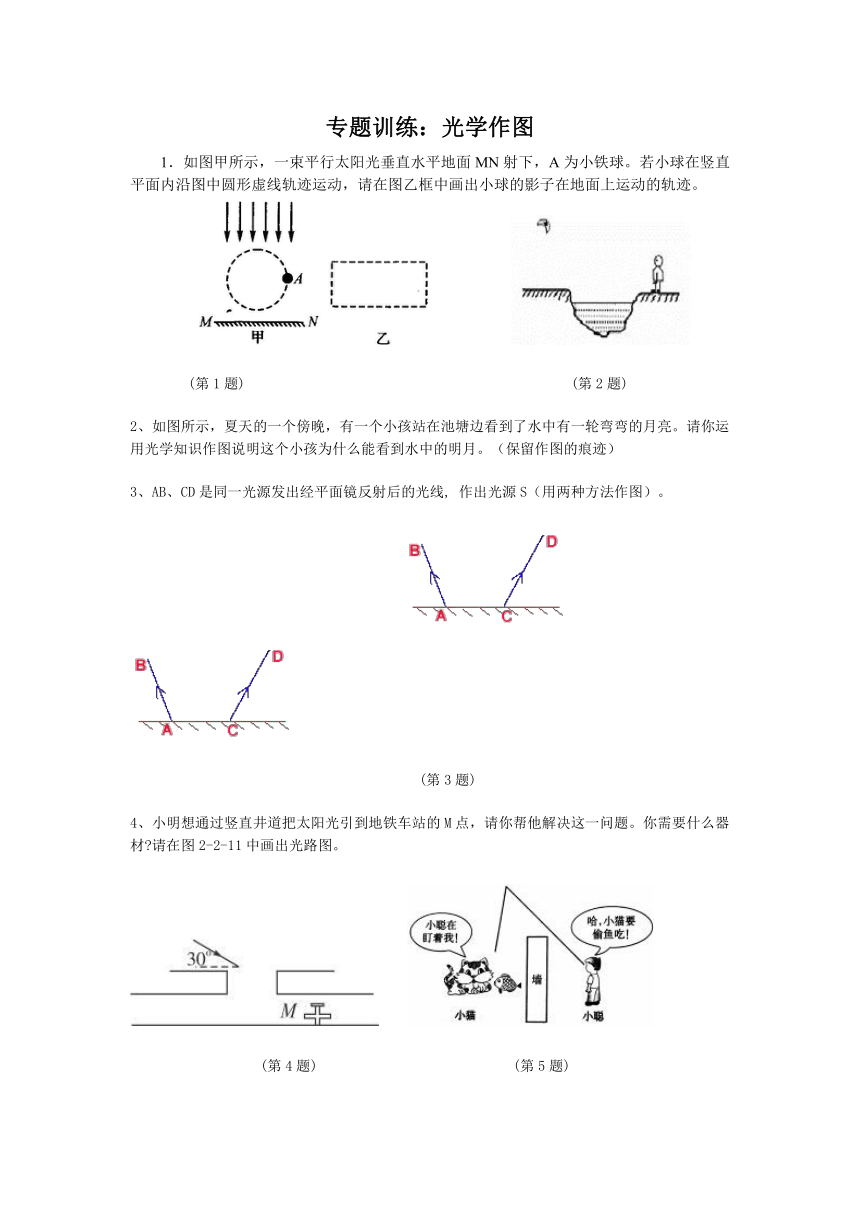

1．如图甲所示，一束平行太阳光垂直水平地面MN射下，A为小铁球。若小球在竖直平面内沿图中圆形虚线轨迹运动，请在图乙框中画出小球的影子在地面上运动的轨迹。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(第1题) (第2题)
2、如图所示，夏天的一个傍晚，有一个小孩 ( http: / / www.21cnjy.com )站在池塘边看到了水中有一轮弯弯的月亮。请你运用光学知识作图说明这个小孩为什么能看到水中的明月。（保留作图的痕迹）
3、AB、CD是同一光源发出经平面镜反射后的光线, 作出光源S（用两种方法作图）。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(第3题)
4、小明想通过竖直井道把太阳光引到地铁车站的M点，请你帮他解决这一问题。你需要什么器材 请在图2-2-11中画出光路图。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(第4题) (第5题)

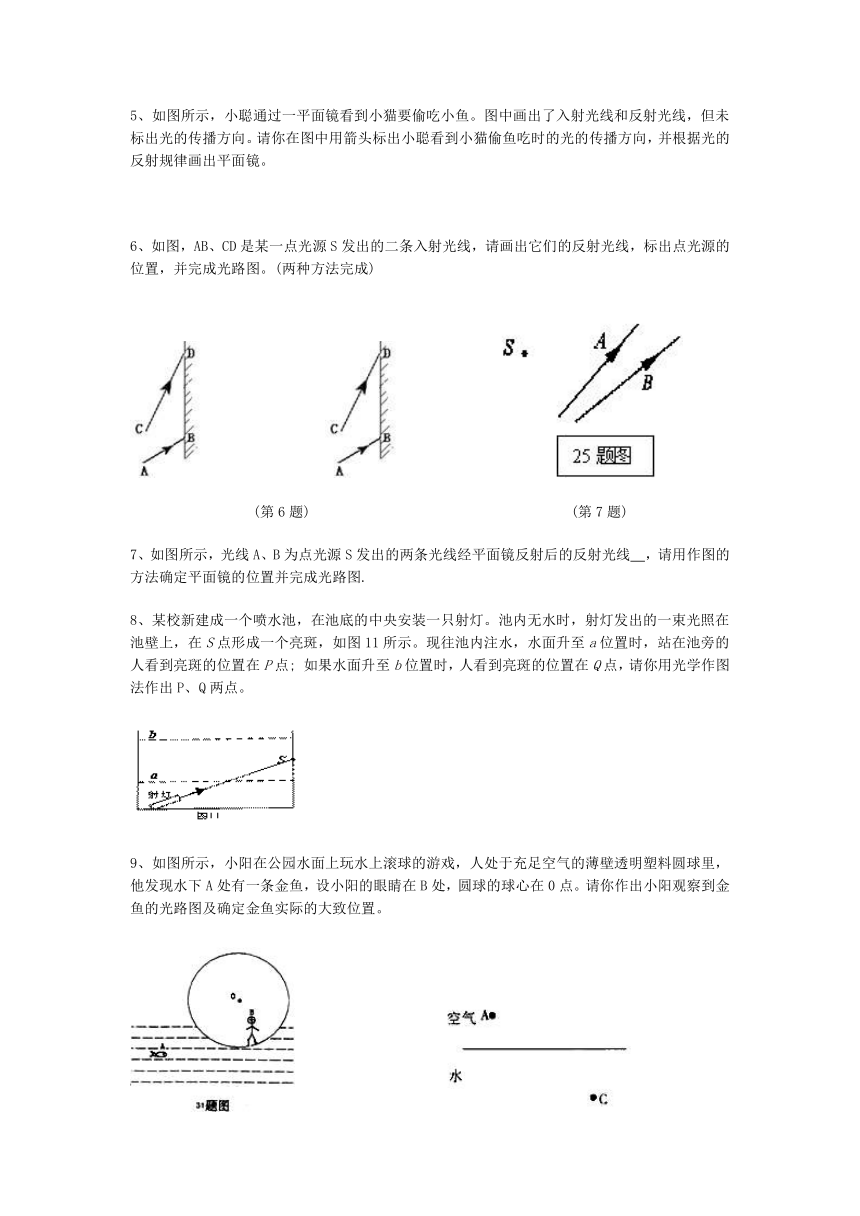

5、如图所示，小聪通过一平面镜看到小猫要偷 ( http: / / www.21cnjy.com )吃小鱼。图中画出了入射光线和反射光线，但未标出光的传播方向。请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向，并根据光的反射规律画出平面镜。

6、如图，AB、CD是某一点光源S发出的二条入射光线，请画出它们的反射光线，标出点光源的位置，并完成光路图。(两种方法完成)
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(第6题) (第7题)
7、如图所示，光线A、B为点光源S发出的两条光线经平面镜反射后的反射光线 ，请用作图的方法确定平面镜的位置并完成光路图.
8、某校新建成一个喷水池，在池底的中央安装 ( http: / / www.21cnjy.com )一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图11所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点; 如果水面升至b位置时，人看到亮斑的位置在Q点，请你用光学作图法作出P、Q两点。
( http: / / www.21cnjy.com )
9、如图所示，小阳在公园水 ( http: / / www.21cnjy.com )面上玩水上滚球的游戏，人处于充足空气的薄壁透明塑料圆球里，他发现水下A处有一条金鱼，设小阳的眼睛在B处，圆球的球心在0点。请你作出小阳观察到金鱼的光路图及确定金鱼实际的大致位置。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(第9题) (第10题)
10、小明站在游泳池边A 处，看到路灯B 在池水中的像与他看到的池中一条鱼在C 点重合，用光学作图法确定路灯B 的位置和鱼的大致位置。
11、小阳到水族馆参观，透过玻璃看到水中的一条鱼在A点，而鱼的实际位里在B点，如图所示。请画出人看到鱼的光路。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
(第11题) (第12题)
12、如图10所示,是探究凸透镜成像规律实验时,光屏上所得到的像.请你在图上大致画出其所对应的物体.
13、如图所示A1B1是物体AB在凸透镜中成的像，试在图中适当位置画出凸透镜和凸透镜的焦点F
( http: / / www.21cnjy.com )
(第13题) (第14题)
14、如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
( http: / / www.21cnjy.com )
在下列方框中分别画一个合适的透镜，并确定其位置。
( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com ) ( http: / / www.21cnjy.com )
F
F
F
F
