第15章 电流和电路 期末评估题2023—2024学年人教物理九年级全一册（含解析）

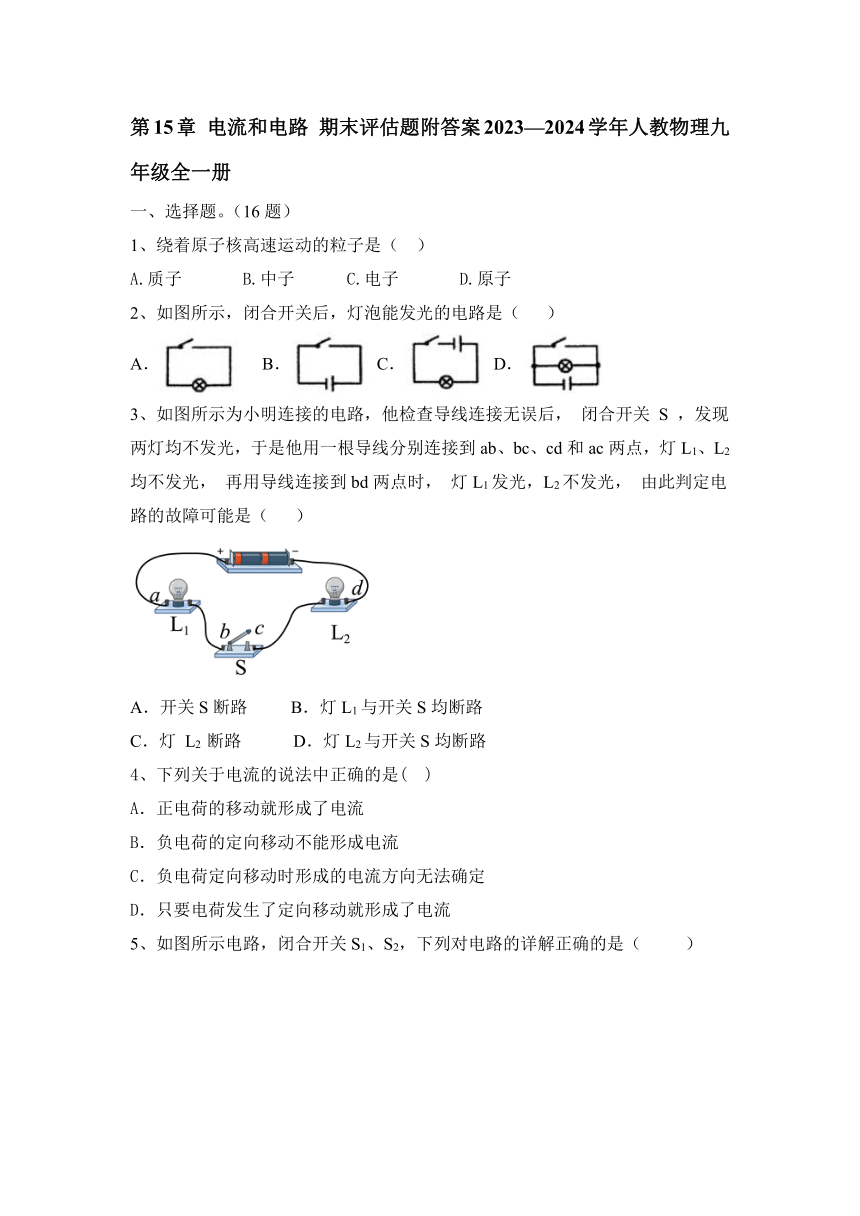

第15章 电流和电路 期末评估题附答案2023—2024学年人教物理九年级全一册
一、选择题。（16题）
1、绕着原子核高速运动的粒子是（ ）
A.质子 B.中子 C.电子 D.原子
2、如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
3、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
4、下列关于电流的说法中正确的是( )
A．正电荷的移动就形成了电流
B．负电荷的定向移动不能形成电流
C．负电荷定向移动时形成的电流方向无法确定
D．只要电荷发生了定向移动就形成了电流

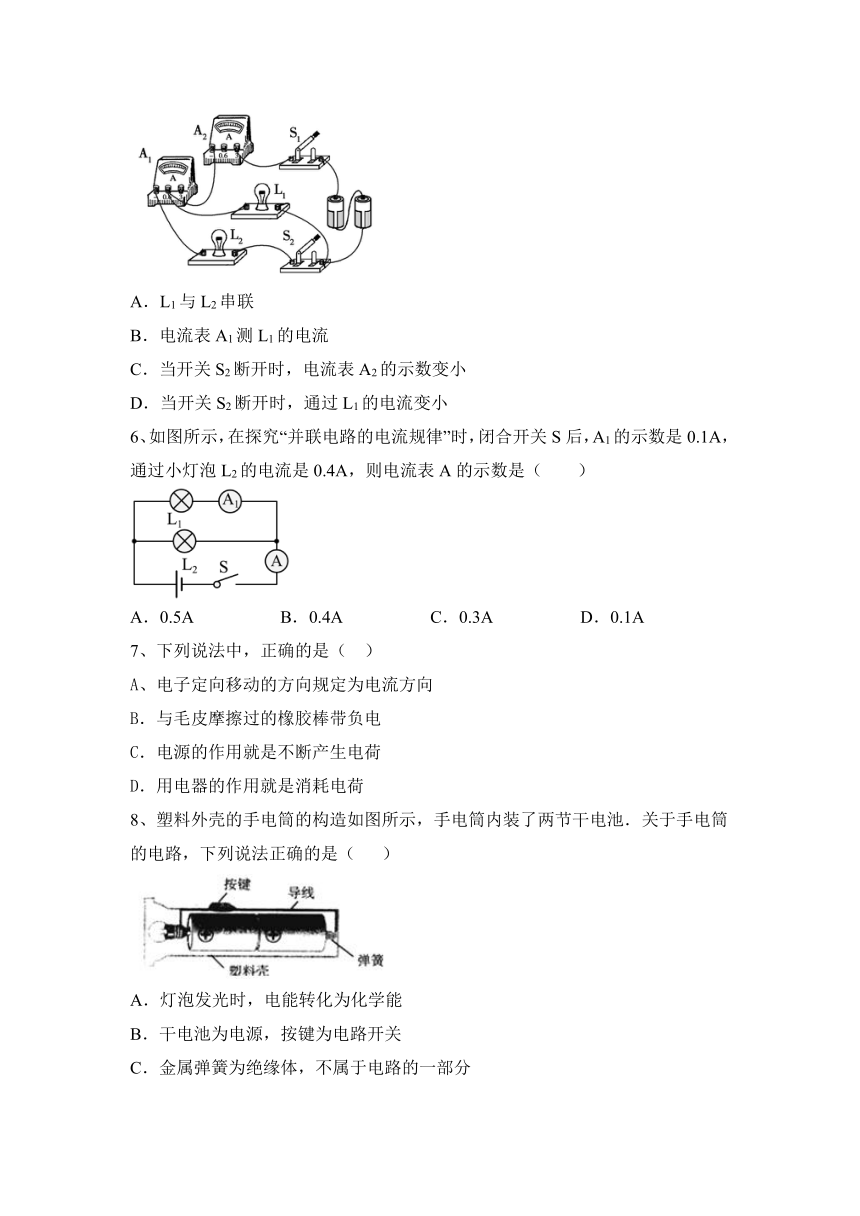

5、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
6、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
7、下列说法中，正确的是（ ）
A、电子定向移动的方向规定为电流方向
B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷
D．用电器的作用就是消耗电荷
8、塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（ ）
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的

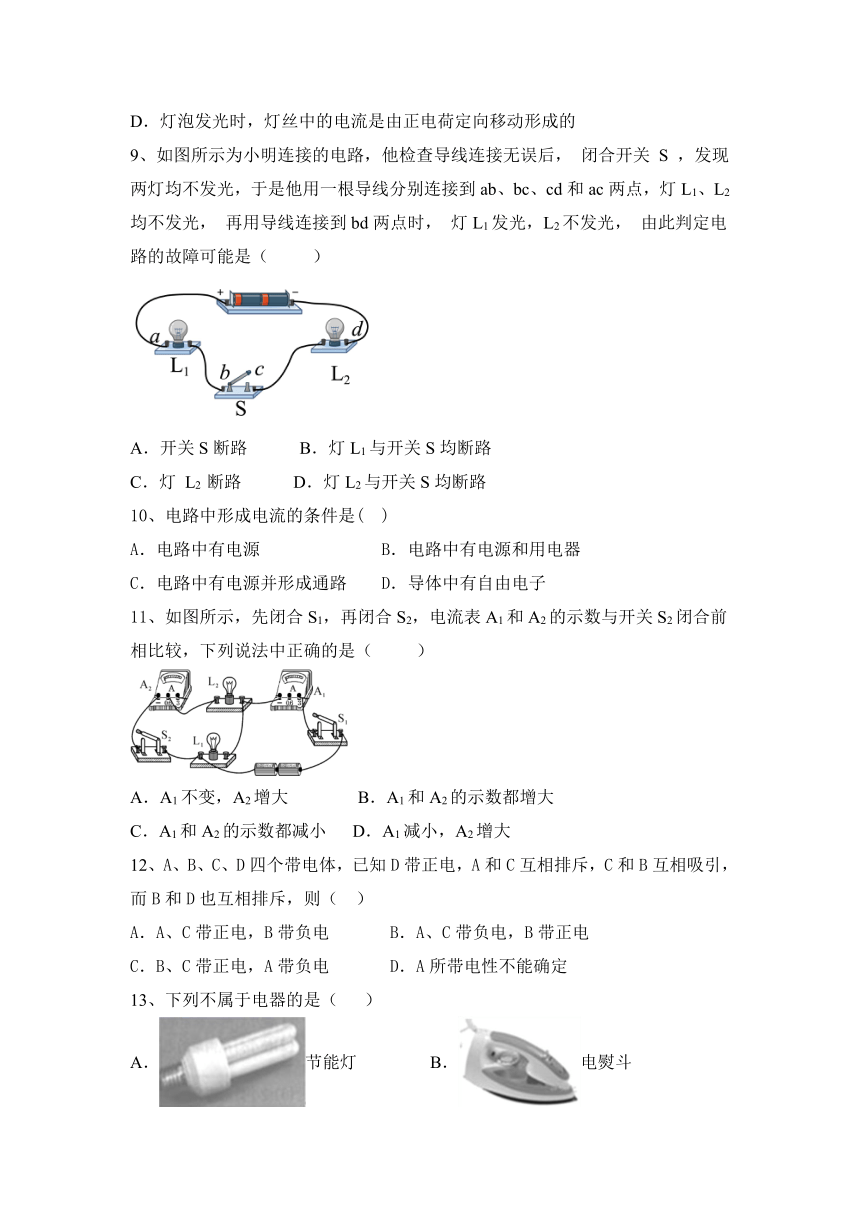

9、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
10、电路中形成电流的条件是( )
A．电路中有电源 B．电路中有电源和用电器
C．电路中有电源并形成通路 D．导体中有自由电子
11、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
12、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（ ）
A．A、C带正电，B带负电 B．A、C带负电，B带正电
C．B、C带正电，A带负电 D．A所带电性不能确定
13、下列不属于电器的是（ ）
A．节能灯 B．电熨斗
C．电热水壶 D．电池

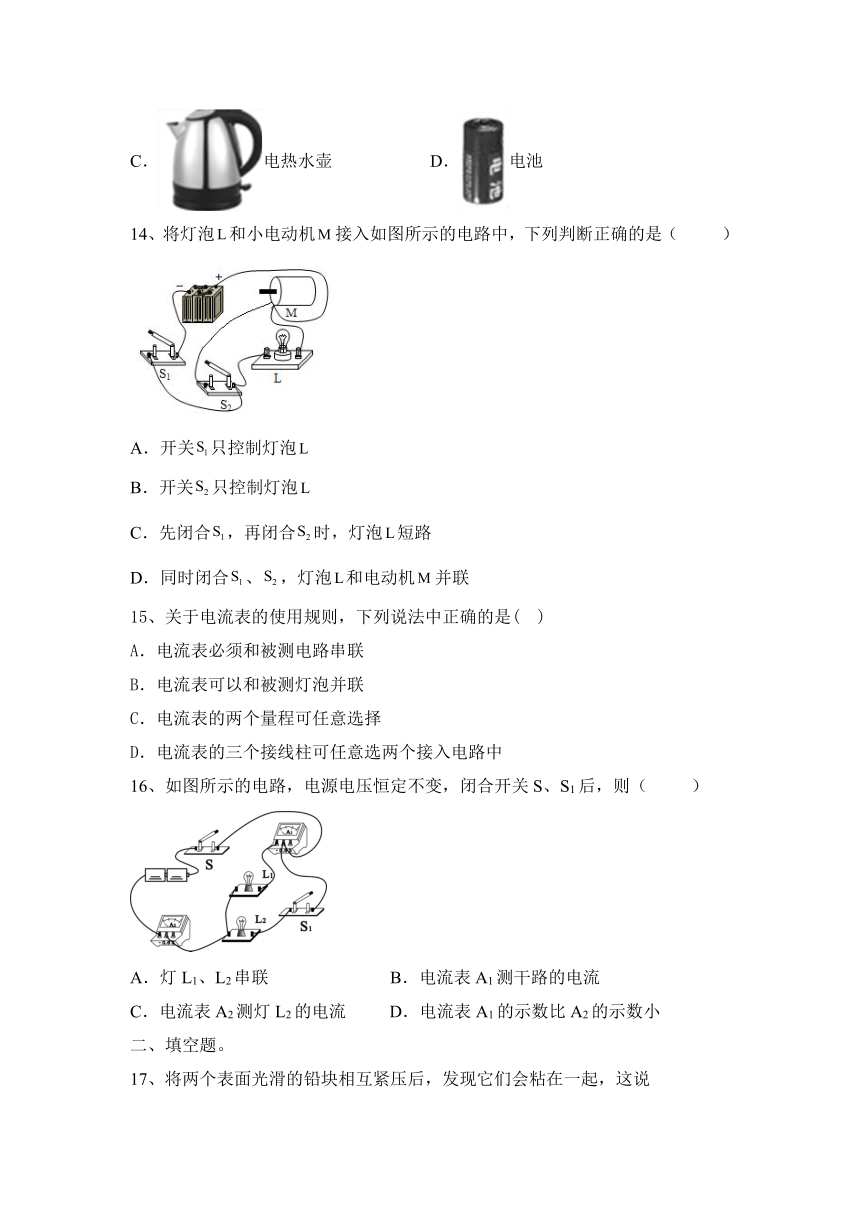

14、将灯泡和小电动机接入如图所示的电路中，下列判断正确的是（ ）
A．开关只控制灯泡
B．开关只控制灯泡
C．先闭合，再闭合时，灯泡短路
D．同时闭合、，灯泡和电动机并联
15、关于电流表的使用规则，下列说法中正确的是( )
A．电流表必须和被测电路串联
B．电流表可以和被测灯泡并联
C．电流表的两个量程可任意选择
D．电流表的三个接线柱可任意选两个接入电路中
16、如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联 B．电流表A1测干路的电流
C．电流表A2测灯L2的电流 D．电流表A1的示数比A2的示数小
二、填空题。

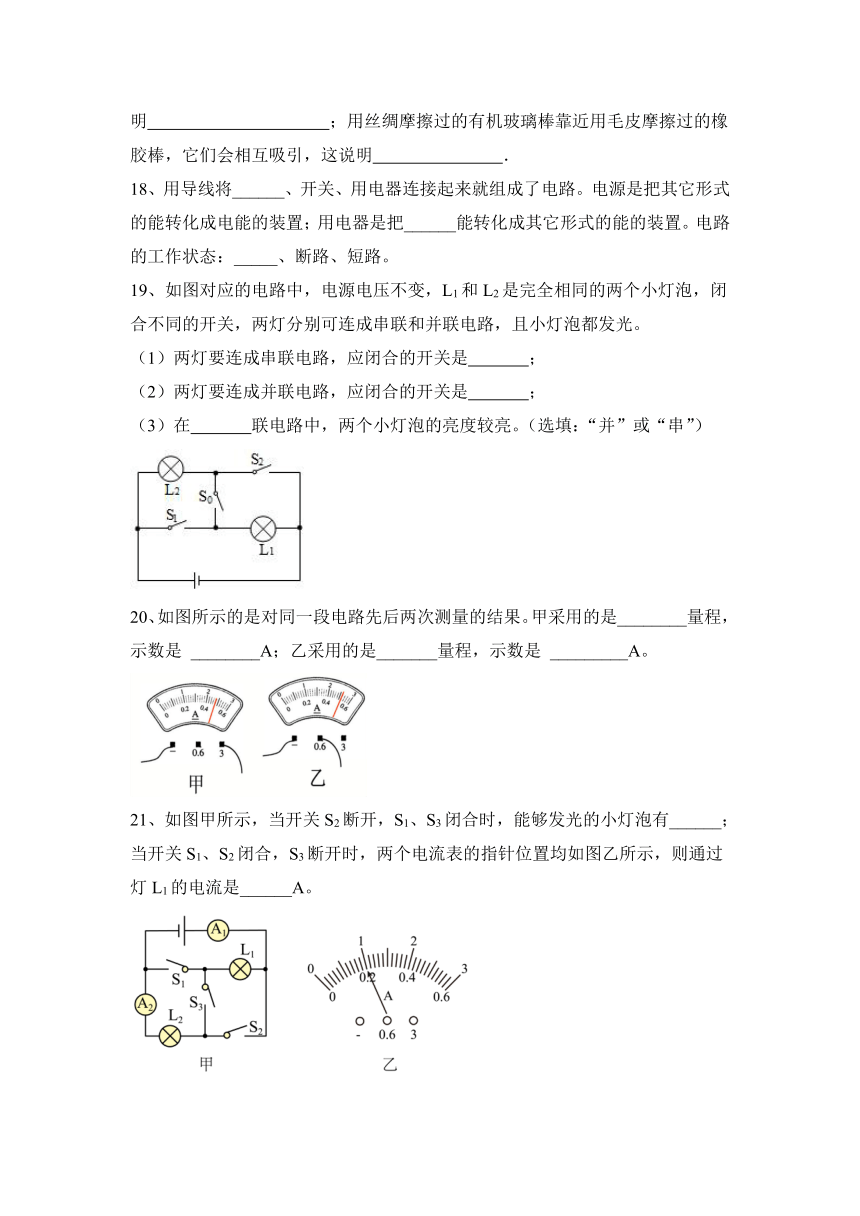

17、将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明 ；用丝绸摩擦过的有机玻璃棒靠近用毛皮摩擦过的橡胶棒，它们会相互吸引，这说明 ．
18、用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
19、如图对应的电路中，电源电压不变，L1和L2是完全相同的两个小灯泡，闭合不同的开关，两灯分别可连成串联和并联电路，且小灯泡都发光。
（1）两灯要连成串联电路，应闭合的开关是　 　；
（2）两灯要连成并联电路，应闭合的开关是　 　；
（3）在　 　联电路中，两个小灯泡的亮度较亮。（选填：“并”或“串”）
20、如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
21、如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
22、如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
三、作图题。
23、如图所示，是四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制（门打开开关闭合），当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图。
四、实验题。
24、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
25、在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
(1)若要测量干路中的电流，则电流表应接在甲图中的 点。
(2)小明同学准备测量A处的电流时，开关闭合后发现电流表的指针偏转如图乙所示，出现该现象的原因是 ；排除故障后，他用电流表分别在A、B、C处测得电流值如下表所示，比较表中数据，可以初步得出结论： (用含IA、IB、IC的式子表示)。
测量处 A B C
电流/A 0.28 0.24 0.52
(3)在表格中记录数据后，接下来应该做的是 。
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(4)某小组在测量C处的电流时，L1灯泡发生断路，L2亮度 (选填“变亮”“变暗”或“不变”)，电流表示数 (选填“变大”“不变”或“变小”)。
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
第15章 电流和电路 期末评估题附答案2023—2024学年人教物理九年级全一册
一、选择题。（16题）
1、绕着原子核高速运动的粒子是（ ）
A.质子 B.中子 C.电子 D.原子
【答案】C
2、如图所示，闭合开关后，灯泡能发光的电路是（ ）
A． B． C． D．
【答案】C
3、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
【答案】D
4、下列关于电流的说法中正确的是( )
A．正电荷的移动就形成了电流
B．负电荷的定向移动不能形成电流
C．负电荷定向移动时形成的电流方向无法确定
D．只要电荷发生了定向移动就形成了电流
【答案】D
5、如图所示电路，闭合开关S1、S2，下列对电路的详解正确的是（ ）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
【答案】C
6、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，A1的示数是0.1A，通过小灯泡L2的电流是0.4A，则电流表A的示数是（　　）
A．0.5A B．0.4A C．0.3A D．0.1A
【答案】A
7、下列说法中，正确的是（ ）
A、电子定向移动的方向规定为电流方向
B．与毛皮摩擦过的橡胶棒带负电
C．电源的作用就是不断产生电荷
D．用电器的作用就是消耗电荷
【答案】B
8、塑料外壳的手电筒的构造如图所示，手电筒内装了两节干电池．关于手电筒的电路，下列说法正确的是（ ）
A．灯泡发光时，电能转化为化学能
B．干电池为电源，按键为电路开关
C．金属弹簧为绝缘体，不属于电路的一部分
D．灯泡发光时，灯丝中的电流是由正电荷定向移动形成的
【答案】B
9、如图所示为小明连接的电路，他检查导线连接无误后， 闭合开关 S ，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac两点，灯L1、L2均不发光， 再用导线连接到bd两点时， 灯L1发光，L2不发光， 由此判定电路的故障可能是（ ）
A．开关S断路 B．灯L1与开关S均断路
C．灯 L2 断路 D．灯L2与开关S均断路
【答案】D
10、电路中形成电流的条件是( )
A．电路中有电源 B．电路中有电源和用电器
C．电路中有电源并形成通路 D．导体中有自由电子
【答案】C
11、如图所示，先闭合S1，再闭合S2，电流表A1和A2的示数与开关S2闭合前相比较，下列说法中正确的是（ ）
A．A1不变，A2增大 B．A1和A2的示数都增大
C．A1和A2的示数都减小 D．A1减小，A2增大
【答案】B
12、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则（ ）
A．A、C带正电，B带负电 B．A、C带负电，B带正电
C．B、C带正电，A带负电 D．A所带电性不能确定
【答案】B
13、下列不属于电器的是（ ）
A．节能灯 B．电熨斗
C．电热水壶 D．电池
【答案】D
14、将灯泡和小电动机接入如图所示的电路中，下列判断正确的是（ ）
A．开关只控制灯泡
B．开关只控制灯泡
C．先闭合，再闭合时，灯泡短路
D．同时闭合、，灯泡和电动机并联
【答案】D
15、关于电流表的使用规则，下列说法中正确的是( )
A．电流表必须和被测电路串联
B．电流表可以和被测灯泡并联
C．电流表的两个量程可任意选择
D．电流表的三个接线柱可任意选两个接入电路中
【答案】A
16、如图所示的电路，电源电压恒定不变，闭合开关S、S1后，则（ ）
A．灯L1、L2串联 B．电流表A1测干路的电流
C．电流表A2测灯L2的电流 D．电流表A1的示数比A2的示数小
【答案】D
二、填空题。
17、将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明 ；用丝绸摩擦过的有机玻璃棒靠近用毛皮摩擦过的橡胶棒，它们会相互吸引，这说明 ．
【答案】分子间存在吸引力 异种电荷相互吸引
18、用导线将______、开关、用电器连接起来就组成了电路。电源是把其它形式的能转化成电能的装置；用电器是把______能转化成其它形式的能的装置。电路的工作状态：_____、断路、短路。
【答案】电源 电 通路
19、如图对应的电路中，电源电压不变，L1和L2是完全相同的两个小灯泡，闭合不同的开关，两灯分别可连成串联和并联电路，且小灯泡都发光。
（1）两灯要连成串联电路，应闭合的开关是　 　；
（2）两灯要连成并联电路，应闭合的开关是　 　；
（3）在　 　联电路中，两个小灯泡的亮度较亮。（选填：“并”或“串”）
【答案】（1）S0； （2）S1、S2； （3）并
20、如图所示的是对同一段电路先后两次测量的结果。甲采用的是________量程，示数是 ________A；乙采用的是_______量程，示数是 _________A。
【答案】0A-3A 2.4 0A-0.6A 0.52
21、如图甲所示，当开关S2断开，S1、S3闭合时，能够发光的小灯泡有______；当开关S1、S2闭合，S3断开时，两个电流表的指针位置均如图乙所示，则通过灯L1的电流是______A。
【答案】L1 0.8A
22、如图为宾馆房间的取电房卡。将房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于电路元件中的___________。给充电宝充电时，充电宝相当于简单电路中的___________；充电宝给手机充电时，充电宝相当于简单电路中的___________。
【答案】开关 用电器 电源
三、作图题。
23、如图所示，是四开门电冰箱上方保鲜室内照明灯的电路元件符号，保鲜室内的照明灯由上方两个门控开关控制（门打开开关闭合），当保鲜室的任何一个门打开或两个门都打开，照明灯都亮：而只有当两个门都关闭后，照明灯才熄灭，请连出此电路图。
【答案】如图所示：
四、实验题。
24、物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示。
（1）当老师闭合开关时，两只小灯泡都亮了；断开开关，两灯泡又同时熄灭。
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是　 　。
②根据上述现象，你　 　（选填“能”或“不能”）断定这两只小灯泡是串联的。
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些。她认为这是因为L1比L2更靠近电源正极的缘故。
①你认为小华的判断是　 　（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是　 　 。
【答案】（1）①电源；②不能；
（2）①错误；②将两只灯泡交换位置，再比较亮度。
25、在“探究并联电路的电流规律”的实验中，如图甲是实验的电路图。
(1)若要测量干路中的电流，则电流表应接在甲图中的 点。
(2)小明同学准备测量A处的电流时，开关闭合后发现电流表的指针偏转如图乙所示，出现该现象的原因是 ；排除故障后，他用电流表分别在A、B、C处测得电流值如下表所示，比较表中数据，可以初步得出结论： (用含IA、IB、IC的式子表示)。
测量处 A B C
电流/A 0.28 0.24 0.52
(3)在表格中记录数据后，接下来应该做的是 。
A．整理器材，结束实验
B．分析数据，得出结论
C．换用不同规格的小灯泡，再测出几组数据
D．换用电流表的另一量程，再测出一组数据
(4)某小组在测量C处的电流时，L1灯泡发生断路，L2亮度 (选填“变亮”“变暗”或“不变”)，电流表示数 (选填“变大”“不变”或“变小”)。
【答案】（1）C； （2）电流表的正负接线柱接反了；IC=IA+IB；
（3）C； （4）不变；变小。
五、计算类综合题。
26、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
(1)电流表A2和A3的示数。
(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7 A和0.3 A，电流表A1的示数。
(3)若将S1、S2和S3同时闭合会发生什么现象？
【答案】(1) A2的示数等于0.1 A；电流表A3示数为0 A；
(2)电流表A1的示数0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
【详解】 (1)根据电路图可知，当S1闭合、S2和S3都断开时，L1、L2串联，电流表A1和A2都测量电路中的电流，电流表A1的示数如图乙所示，该电流表选用小量程，分度值为0.02 A，则A1的示数为0.1 A，因串联电路中电流处处相等，故电流表A1和A2的示数相等，都等于0.1 A；电流表A3处于断路状态，因此其示数为0 A；
(2)当S2和S3闭合、S1断开时，两灯并联，电流表A3测干路电流，A1、A2分别测L2和L1支路的电流，
因并联电路中干路电流等于各支路电流之和，
所以当S2和S3闭合、S1断开时，电流表A1的示数：IA1＝IA3－IA2＝0.7 A－0.3 A＝0.4 A；
(3)当S1、S2和S3同时闭合时，电流从电源正极流出，直接从S3、S1回到电源负极，故发生电源短路，电源将被烧坏。
