第16章 电压 电阻 期末评估题（含答案）202—2024学年人教物理九年级全一册

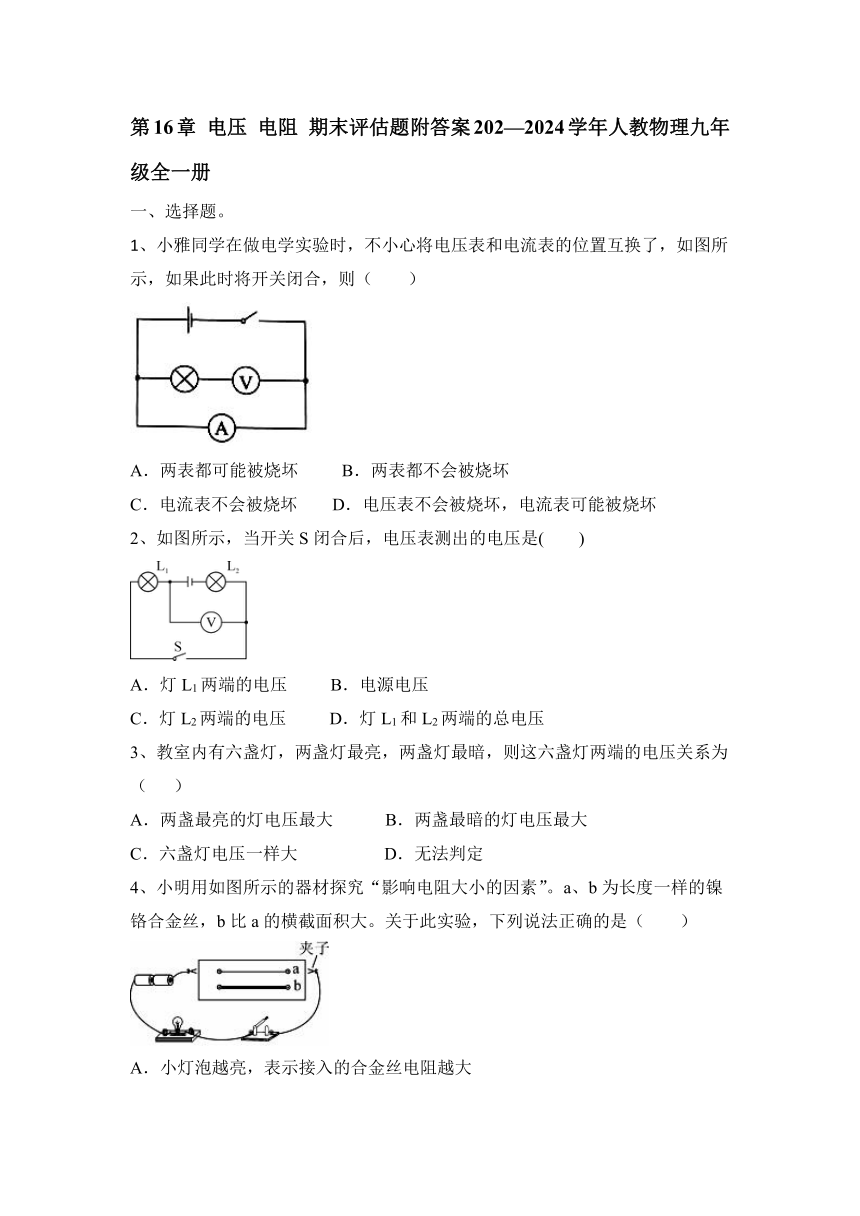

第16章 电压 电阻 期末评估题附答案202—2024学年人教物理九年级全一册
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
2、如图所示，当开关S闭合后，电压表测出的电压是( )
A．灯L1两端的电压 B．电源电压
C．灯L2两端的电压 D．灯L1和L2两端的总电压
3、教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
4、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表

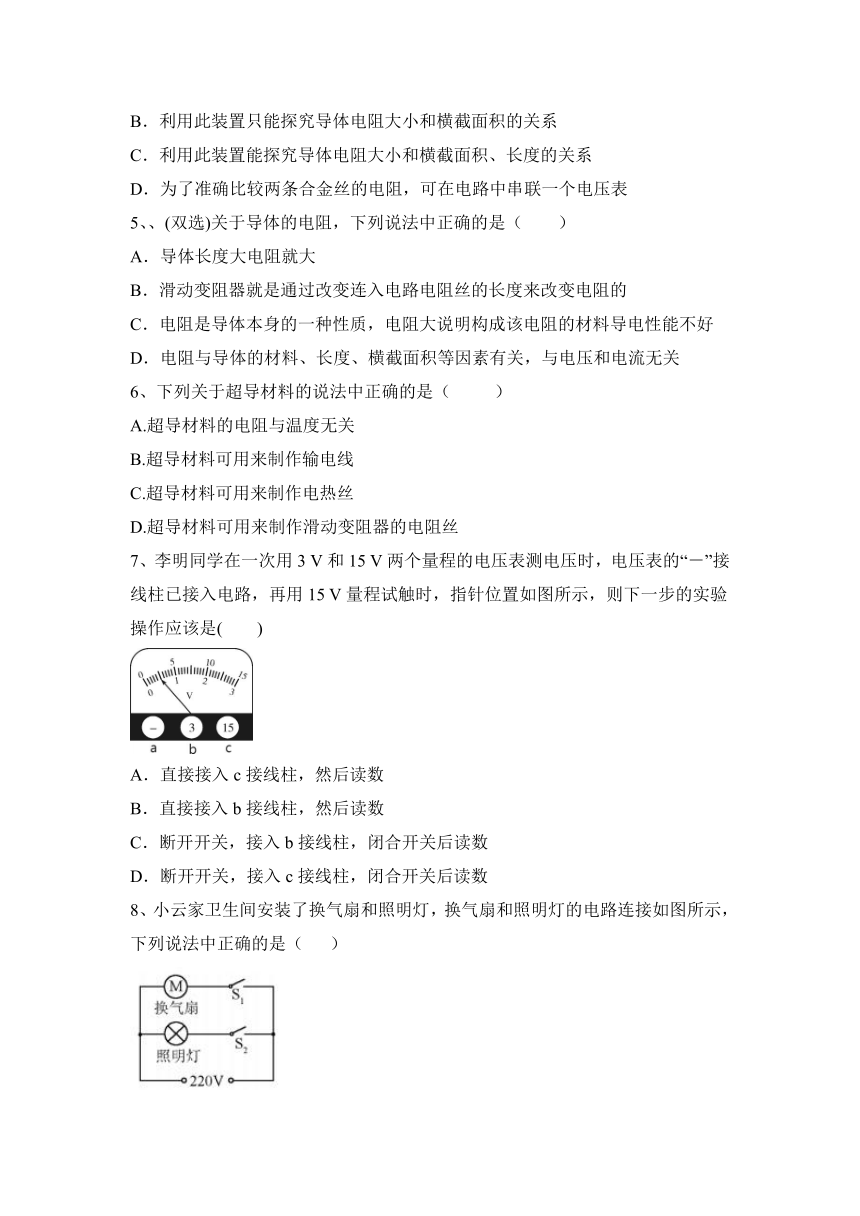

5、、(双选)关于导体的电阻，下列说法中正确的是（　　）
A．导体长度大电阻就大
B．滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C．电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D．电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
6、下列关于超导材料的说法中正确的是（　 　）
A.超导材料的电阻与温度无关
B.超导材料可用来制作输电线
C.超导材料可用来制作电热丝
D.超导材料可用来制作滑动变阻器的电阻丝
7、李明同学在一次用3 V和15 V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，再用15 V量程试触时，指针位置如图所示，则下一步的实验操作应该是( )
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入b接线柱，闭合开关后读数
D．断开开关，接入c接线柱，闭合开关后读数
8、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）

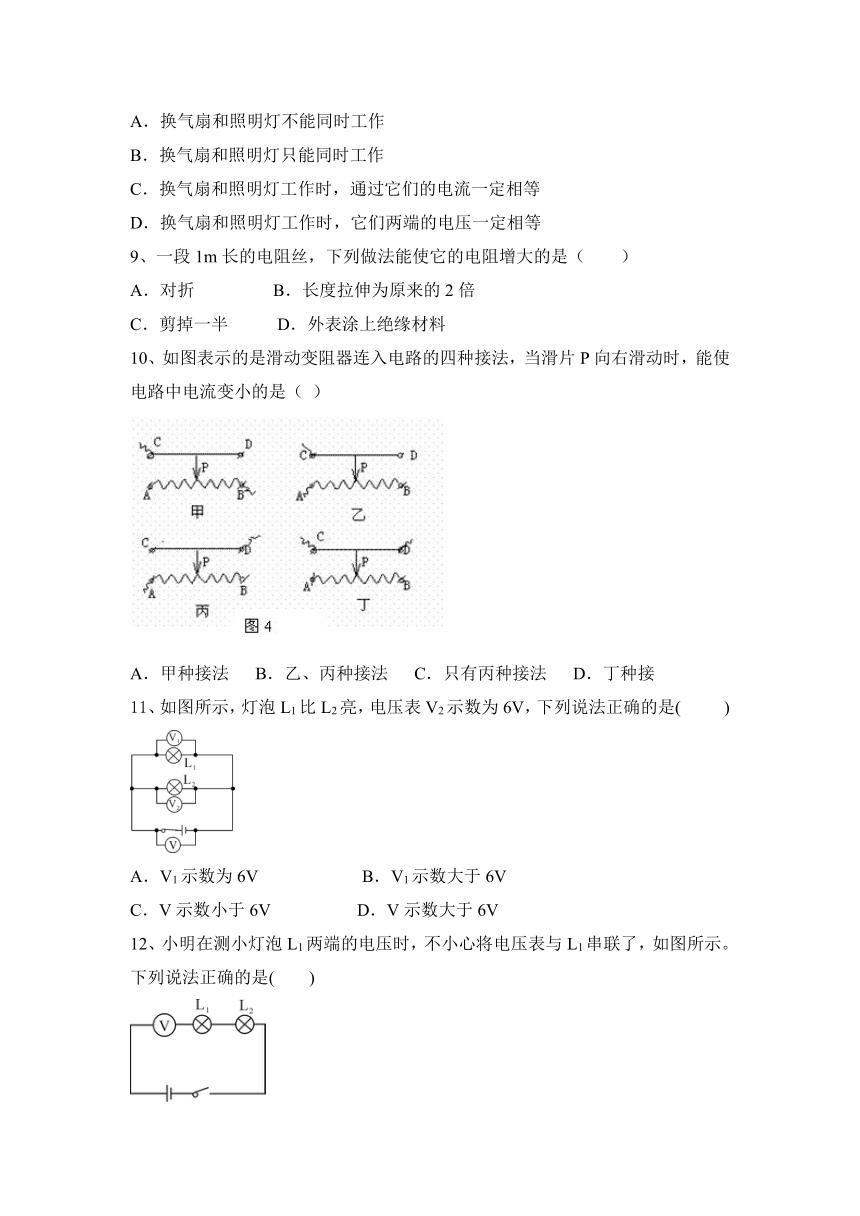

A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
9、一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
10、如图表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（ ）
A．甲种接法 B．乙、丙种接法 C．只有丙种接法 D．丁种接
11、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是(　 　)
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
12、小明在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示。下列说法正确的是( )
A．灯泡L1、L2都亮，电压表无示数
B．灯泡L1、L2都不亮，电压表有示数
C．灯泡L1、L2都亮，电压表有示数
D．灯泡L1、L2都不亮，电压表无示数

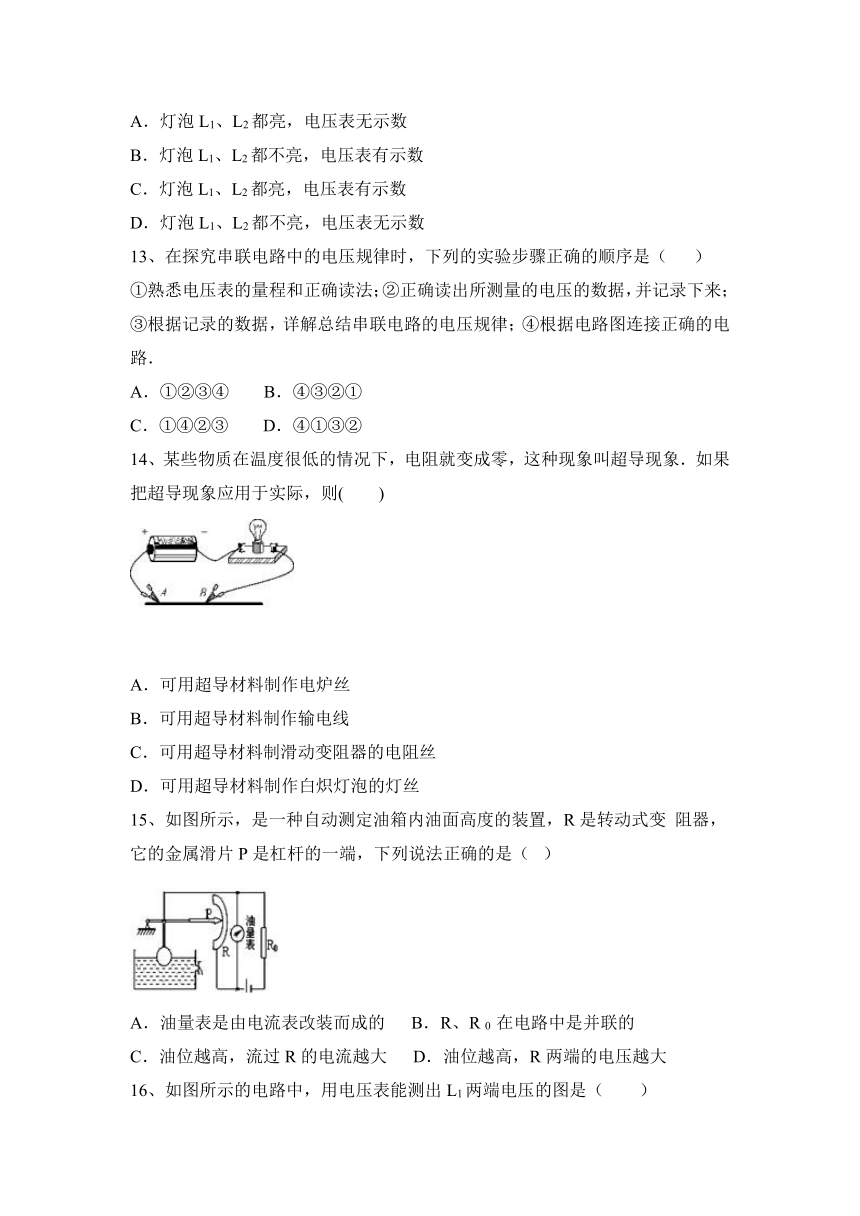

13、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④ B．④③②①
C．①④②③ D．④①③②
14、某些物质在温度很低的情况下，电阻就变成零，这种现象叫超导现象．如果把超导现象应用于实际，则( )
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
15、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变 阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油量表是由电流表改装而成的 B．R、R 0 在电路中是并联的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大

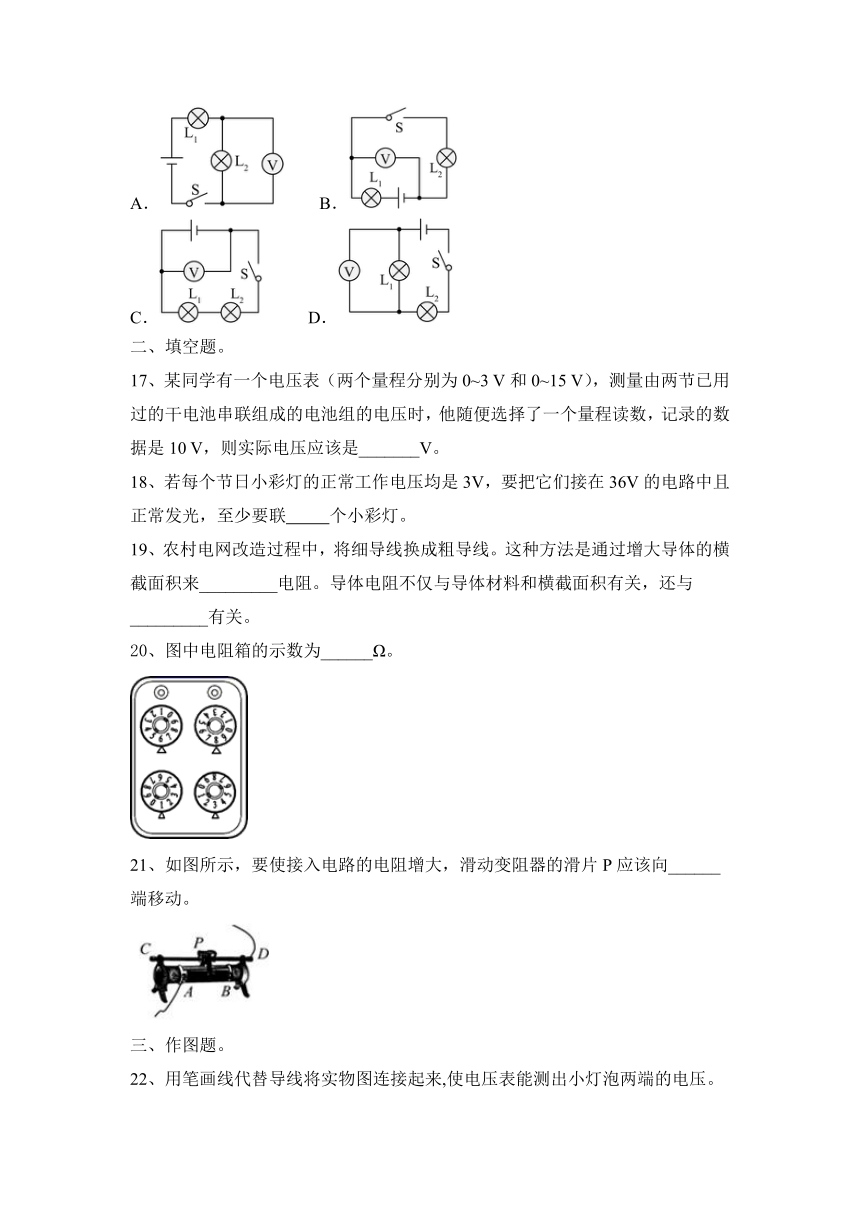

16、如图所示的电路中，用电压表能测出L1两端电压的图是（　　）
A． B．
C． D．
二、填空题。
17、某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
18、若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
19、农村电网改造过程中，将细导线换成粗导线。这种方法是通过增大导体的横截面积来_________电阻。导体电阻不仅与导体材料和横截面积有关，还与_________有关。
20、图中电阻箱的示数为______Ω。
21、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
三、作图题。
22、用笔画线代替导线将实物图连接起来,使电压表能测出小灯泡两端的电压。
四、实验题。
23、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
（1）连接实物时，开关应当　 　，滑片P应移动到最　 　端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　 　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　 　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　 　。
24、物理课上，同学们对串联和并联电路的电压规律进行了探究：
（一）小明小组的同学对串联电路的电压规律进行了探究：
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（1）按图连接电路，在连接电路时，开关必须　 　。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　。排除故障后，小明小组的同学们用电压表测出了L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用上面的方法能否测出L2两端的电压：　 　，为什么：　 　。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　 　。改进方法
　 　。
（二）为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
探究一　探究并联电路中电压的规律
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）为使探究结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（3）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律　 　。你认为实验的疏漏之处是　 　。
五、计算题。
25、如图所示，电源由四节干电池串联组成，当S闭合，电压表V1的示数为3V，电压表V2的示救为4V．求：
（1）电源的电压是多少。
（2）R1、R2、R3两端的电压U1、U2、U3分别是多少？
第16章 电压 电阻 期末评估题附答案202—2024学年人教物理九年级全一册
一、选择题。
1、小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则（　　）
A．两表都可能被烧坏 B．两表都不会被烧坏
C．电流表不会被烧坏 D．电压表不会被烧坏，电流表可能被烧坏
【答案】D
2、如图所示，当开关S闭合后，电压表测出的电压是( )
A．灯L1两端的电压 B．电源电压
C．灯L2两端的电压 D．灯L1和L2两端的总电压
【答案】A
3、教室内有六盏灯，两盏灯最亮，两盏灯最暗，则这六盏灯两端的电压关系为（ ）
A．两盏最亮的灯电压最大 B．两盏最暗的灯电压最大
C．六盏灯电压一样大 D．无法判定
【答案】C
4、小明用如图所示的器材探究“影响电阻大小的因素”。a、b为长度一样的镍铬合金丝，b比a的横截面积大。关于此实验，下列说法正确的是（ ）
A．小灯泡越亮，表示接入的合金丝电阻越大
B．利用此装置只能探究导体电阻大小和横截面积的关系
C．利用此装置能探究导体电阻大小和横截面积、长度的关系
D．为了准确比较两条合金丝的电阻，可在电路中串联一个电压表
【答案】C
5、、(双选)关于导体的电阻，下列说法中正确的是（　　）
A．导体长度大电阻就大
B．滑动变阻器就是通过改变连入电路电阻丝的长度来改变电阻的
C．电阻是导体本身的一种性质，电阻大说明构成该电阻的材料导电性能不好
D．电阻与导体的材料、长度、横截面积等因素有关，与电压和电流无关
【答案】BD
6、下列关于超导材料的说法中正确的是（　 　）
A.超导材料的电阻与温度无关
B.超导材料可用来制作输电线
C.超导材料可用来制作电热丝
D.超导材料可用来制作滑动变阻器的电阻丝
【答案】A
7、李明同学在一次用3 V和15 V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，再用15 V量程试触时，指针位置如图所示，则下一步的实验操作应该是( )
A．直接接入c接线柱，然后读数
B．直接接入b接线柱，然后读数
C．断开开关，接入b接线柱，闭合开关后读数
D．断开开关，接入c接线柱，闭合开关后读数
【答案】C
8、小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（ ）
A．换气扇和照明灯不能同时工作
B．换气扇和照明灯只能同时工作
C．换气扇和照明灯工作时，通过它们的电流一定相等
D．换气扇和照明灯工作时，它们两端的电压一定相等
【答案】D
9、一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
【答案】B
10、如图表示的是滑动变阻器连入电路的四种接法，当滑片P向右滑动时，能使电路中电流变小的是（ ）
A．甲种接法 B．乙、丙种接法 C．只有丙种接法 D．丁种接
【答案】B
11、如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是(　 　)
A．V1示数为6V B．V1示数大于6V
C．V示数小于6V D．V示数大于6V
【答案】D
12、小明在测小灯泡L1两端的电压时，不小心将电压表与L1串联了，如图所示。下列说法正确的是( )
A．灯泡L1、L2都亮，电压表无示数
B．灯泡L1、L2都不亮，电压表有示数
C．灯泡L1、L2都亮，电压表有示数
D．灯泡L1、L2都不亮，电压表无示数
【答案】B
13、在探究串联电路中的电压规律时，下列的实验步骤正确的顺序是（ ）
①熟悉电压表的量程和正确读法；②正确读出所测量的电压的数据，并记录下来；
③根据记录的数据，详解总结串联电路的电压规律；④根据电路图连接正确的电路．
A．①②③④ B．④③②①
C．①④②③ D．④①③②
【答案】C
14、某些物质在温度很低的情况下，电阻就变成零，这种现象叫超导现象．如果把超导现象应用于实际，则( )
A．可用超导材料制作电炉丝
B．可用超导材料制作输电线
C．可用超导材料制滑动变阻器的电阻丝
D．可用超导材料制作白炽灯泡的灯丝
【答案】B
15、如图所示，是一种自动测定油箱内油面高度的装置，R是转动式变 阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（ ）
A．油量表是由电流表改装而成的 B．R、R 0 在电路中是并联的
C．油位越高，流过R的电流越大 D．油位越高，R两端的电压越大
【答案】D
16、如图所示的电路中，用电压表能测出L1两端电压的图是（　　）
A． B．
C． D．
【答案】C
二、填空题。
17、某同学有一个电压表（两个量程分别为0~3 V和0~15 V），测量由两节已用过的干电池串联组成的电池组的电压时，他随便选择了一个量程读数，记录的数据是10 V，则实际电压应该是_______V。
【答案】2
18、若每个节日小彩灯的正常工作电压均是3V，要把它们接在36V的电路中且正常发光，至少要联 个小彩灯。
【答案】12
19、农村电网改造过程中，将细导线换成粗导线。这种方法是通过增大导体的横截面积来_________电阻。导体电阻不仅与导体材料和横截面积有关，还与_________有关。
【答案】减小 长度
20、图中电阻箱的示数为______Ω。
【答案】6813
21、如图所示，要使接入电路的电阻增大，滑动变阻器的滑片P应该向______端移动。
【答案】右
三、作图题。
22、用笔画线代替导线将实物图连接起来,使电压表能测出小灯泡两端的电压。
【答案】如图所示：
四、实验题。
23、某班同学做“用滑动变阻器改变电流”的实验，电路如图所示。
（1）连接实物时，开关应当　 　，滑片P应移动到最　 　端（选填“左”或“右”）；
（2）开始实验后，甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是　 　；乙同学发现无论怎样移动滑片P，灯一直很亮，这可能是　 　；丙同学缓慢移动滑片P时，看到灯忽然亮又忽然不亮，这可能是　 　。
【答案】（1）断开 左
（2）滑动变阻器连接的是下面两个接线柱（此时相当于定值电阻） 滑动变阻器连接的是上面两个接线柱（此时相当于导线） 滑片处接触不良
24、物理课上，同学们对串联和并联电路的电压规律进行了探究：
（一）小明小组的同学对串联电路的电压规律进行了探究：
UAB/V UBC/V UAC/V
2.4 1.4 3.8
（1）按图连接电路，在连接电路时，开关必须　 　。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是　 　或　 　。排除故障后，小明小组的同学们用电压表测出了L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。小明用上面的方法能否测出L2两端的电压：　 　，为什么：　 　。
（4）方法改进后，测出AB、BC、AC间的电压记录在下面表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验在设计方案上存在的不足之处是　 　。改进方法
　 　。
（二）为探究串、并联电路中电压的规律，实验室提供的器材有：干电池组（电压为3V）、电压表、多个小灯泡、开关、导线若干。
探究一　探究并联电路中电压的规律
（1）请用笔画线代替导线，在图甲中把电路连接完整，要求电压表测量灯L1两端的电压。
（2）为使探究结论具有普遍意义，L1、L2应该选择　 　（选填“相同”或“不相同”）的小灯泡。
（3）电路连接正确后进行实验，某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　V．根据这组数据，该小组得出并联电路中电压的规律　 　。你认为实验的疏漏之处是　 　。
【答案】
（一）（1）断开； （2）L1短路；L2断路；
（3）不能；电压表的正负接线柱接反了；
（4）实验次数太少存在偶然性；换用不同规格的灯泡进行多次实验再得出结论；
（二）（1）如图：
（2）不相同；
（3）2.6；并联电路两端的总电压和各支路两端的电压相等；应更换不同规格的灯泡，在并联电路中多次实验。
五、计算题。
25、如图所示，电源由四节干电池串联组成，当S闭合，电压表V1的示数为3V，电压表V2的示救为4V．求：
（1）电源的电压是多少。
（2）R1、R2、R3两端的电压U1、U2、U3分别是多少？
【答案】（1）电源的电压是6V；
（2）R1、R2、R3两端的电压U1、U2、U3分别是2V、1V和3V。
【解答】由电路图可知，三电阻串联，电压表V1测R1与R2两端的电压之和，电压表V2测R2与R3两端的电压之和。
（1）一节干电池的电压为1.5V，且电源由4节干电池串联组成，
因为串联电路中总电压等于各分电压之和，所以电源的电压：U＝4×1.5V＝6V；
（2）电阻R1两端的电压：UR1＝U﹣UV2＝6V﹣4V＝2V，
电阻R2两端的电压：UR2＝UV1﹣UR1＝3V﹣2V＝1V，
电阻R3两端的电压：UR3＝U﹣UV1＝6V﹣3V＝3V。
