13.5 家庭电路 (共20张PPT)北师大版九年级全一册物理

(共20张PPT)
第十三章 电功和电功率
五、家庭电路

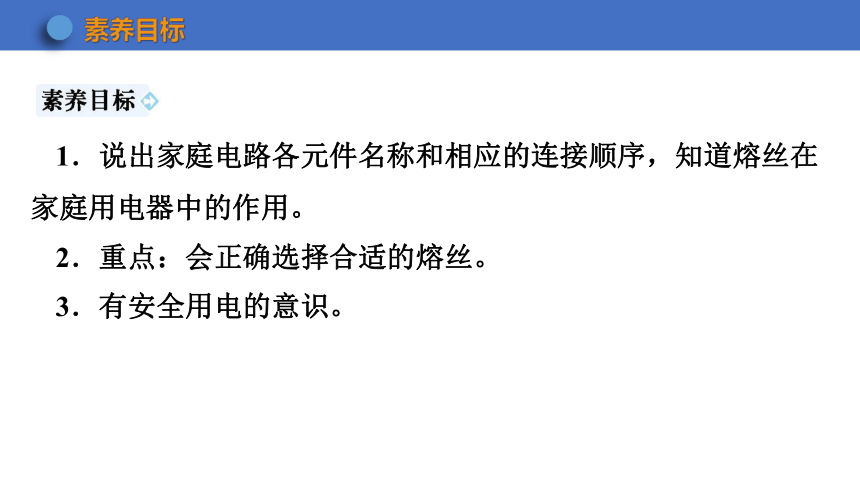

1．说出家庭电路各元件名称和相应的连接顺序，知道熔丝在家庭用电器中的作用。
2．重点：会正确选择合适的熔丝。
3．有安全用电的意识。

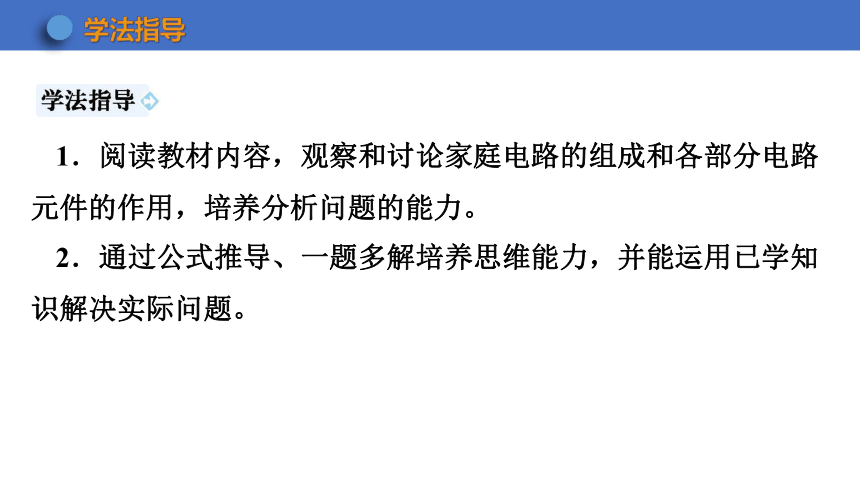

1．阅读教材内容，观察和讨论家庭电路的组成和各部分电路元件的作用，培养分析问题的能力。
2．通过公式推导、一题多解培养思维能力，并能运用已学知识解决实际问题。

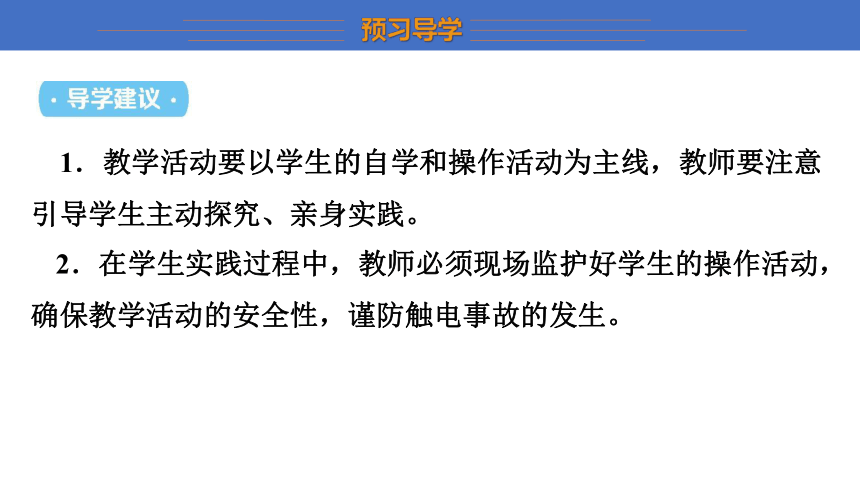

　1．教学活动要以学生的自学和操作活动为主线，教师要注意引导学生主动探究、亲身实践。
2．在学生实践过程中，教师必须现场监护好学生的操作活动，确保教学活动的安全性，谨防触电事故的发生。

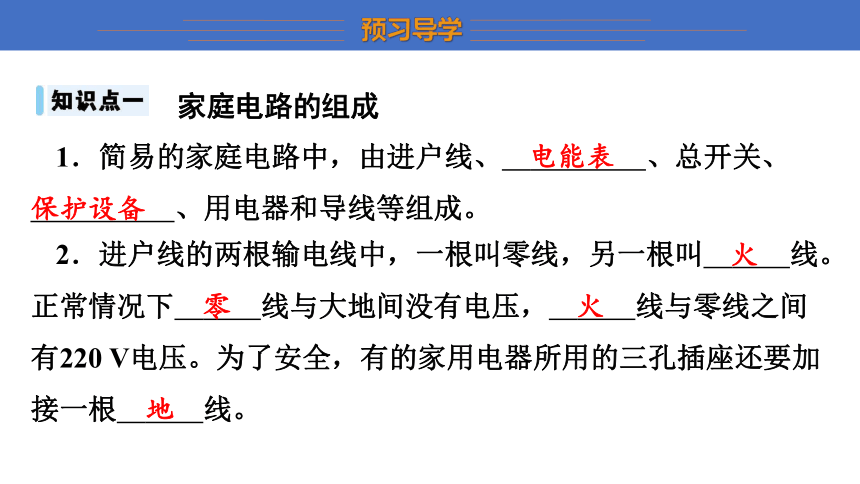

家庭电路的组成
1．简易的家庭电路中，由进户线、　电能表　、总开关、　保护设备　、用电器和导线等组成。
2．进户线的两根输电线中，一根叫零线，另一根叫　火　线。正常情况下　零　线与大地间没有电压，　火　线与零线之间有220 V电压。为了安全，有的家用电器所用的三孔插座还要加接一根　地　线。
电能表　
保护设备　
火　
零　
火　
地　

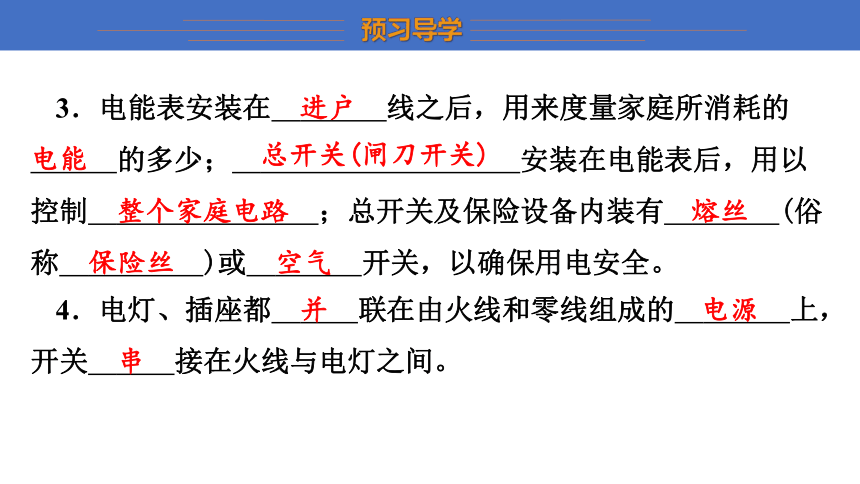

3．电能表安装在　进户　线之后，用来度量家庭所消耗的　电能　的多少；　总开关(闸刀开关)　安装在电能表后，用以控制　整个家庭电路　；总开关及保险设备内装有　熔丝　(俗称　保险丝　)或　空气　开关，以确保用电安全。
4．电灯、插座都　并　联在由火线和零线组成的　电源　上，开关　串　接在火线与电灯之间。
进户　
电能　
总开关(闸刀开关)　
整个家庭电路　
熔丝　
保险丝　
空气　
并　
电源　
串　

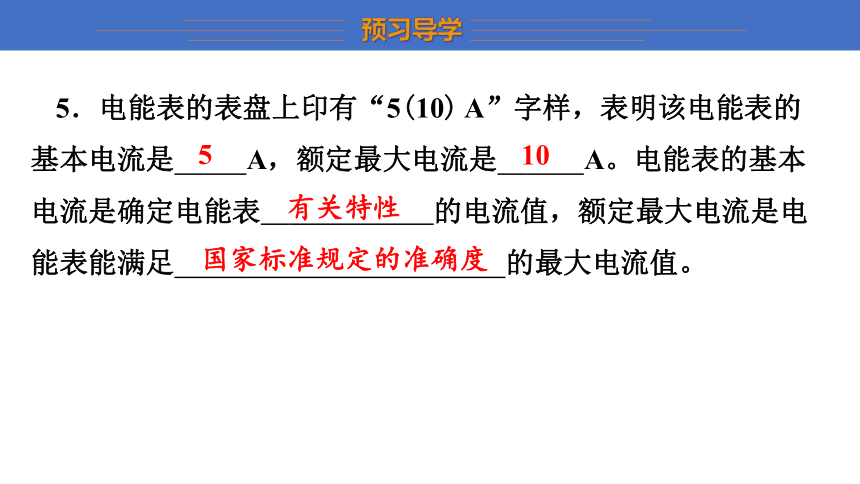

5．电能表的表盘上印有“5(10) A”字样，表明该电能表的基本电流是　5　A，额定最大电流是　10　A。电能表的基本电流是确定电能表　有关特性　的电流值，额定最大电流是电能表能满足　 国家标准的准确度　的最大电流值。
5　
10　
有关特性　
国家标准规定的准确度　

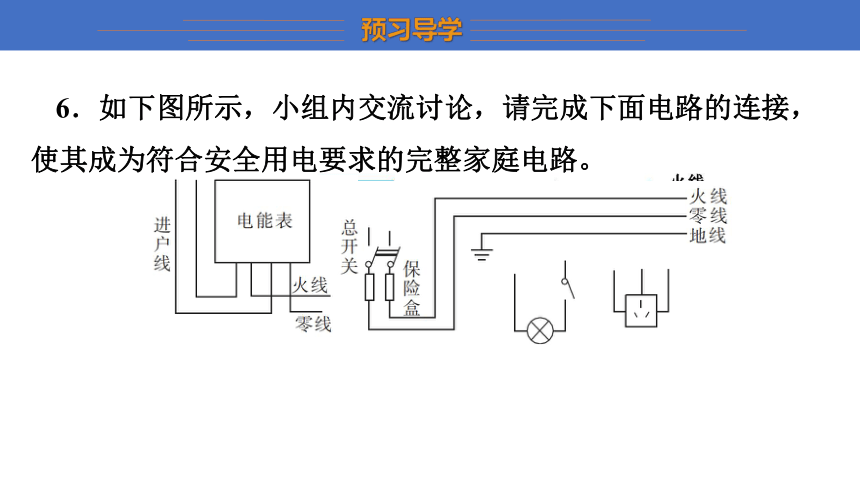

6．如下图所示，小组内交流讨论，请完成下面电路的连接，使其成为符合安全用电要求的完整家庭电路。
熔丝的作用

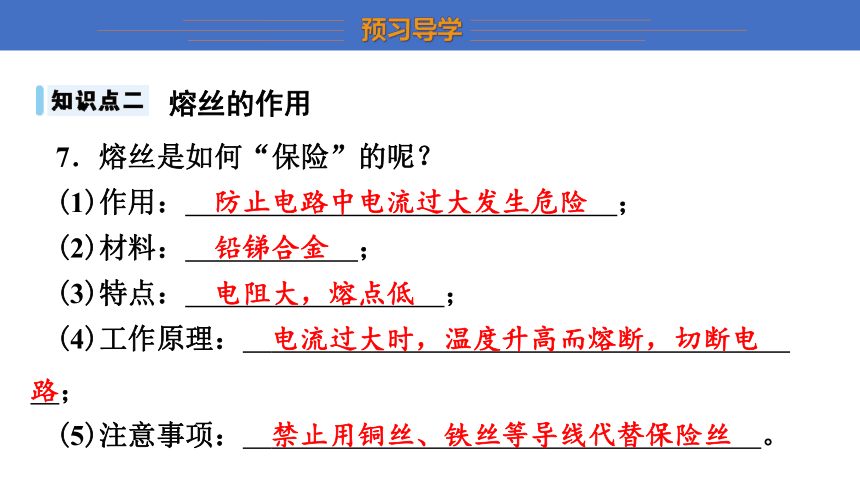

7．熔丝是如何“保险”的呢？
(1)作用：　防止电路中电流过大发生危险　；
(2)材料：　铅锑合金　；
(3)特点：　电阻大，熔点低　；
(4)工作原理：　电流过大时，温度升高而熔断，切断电路　；
(5)注意事项：　禁止用铜丝、铁丝等导线代替保险丝　。
防止电路中电流过大发生危险　
铅锑合金　
电阻大，熔点低　
电流过大时，温度升高而熔断，切断电
路　
禁止用铜丝、铁丝等导线代替保险丝　
8．安装保险丝时应使得保险丝的　熔断　电流等于或略大于电路中所有用电器正常工作时的　额定　电流。更换保险丝时首先要　断开开关　。
熔断　
额定　
断开开关　
9．某家庭有800 W空调一台、300 W洗衣机一台、150 W电冰箱一台、90 W彩电一台、40 W电灯5盏，那么应该选用的保险丝额定电流的规格是 (　C　)
A．4．5 A
B．15 A
C．7 A
D．3 A
C
了解家庭电路
1．如图所示，这是小林同学家所用电能表的表盘，下表是他家主要用电器的额定功率。请根据所给信息，解答下列问题。
(1)这些用电器在家庭电路中的连接方式是　并　联。
并　
(2)为保证电能表稳定安全工作，通过计算回答小林家的这些用电器是否可以同时使用(用两种不同的方法计算)。
(3)经过查阅资料，小林了解到60 W的白炽灯和11 W的节能灯照明亮度相同，他建议爸爸将白炽灯换成节能灯。请你提出一条家庭中节约用电的建议。
用电器 白炽灯四盏 电热水壶 电视机 空调机
额定功率 每盏60 W 1000 W 120 W 1200 W
方法1：P总＝4P1＋P2＋P3＋P4＝4×60 W＋1000 W＋120 W＋1200 W＝2560 W
P总＞220 V×10 A＝2200 W，所以不能同时使用这些用电器。
方法2：I总＝4I1＋I2＋I3＋I4＝4×＋＋＋＝1. 09 A＋
4. 55 A＋0. 55 A＋5. 45 A＝11. 64 A
I总＞10 A，所以不能同时使用这些用电器。
答：　(2)解：
(3)参考建议：①人离开时随手关灯；②不要让电视机、电脑长时间处于待机状态；③电视机的音量和亮度不要太大；④空调温度不要设置得太低；⑤尽量采用自然光。
探究熔丝的作用
2．探究实验：认识熔丝的作用。
【设计实验】目的：认识短路的危害。
器材：低压电源(直流6 V)、开关、额定电流为1 A的保险丝、额定电压为6 V的灯泡、导线、电流表(演示电流表，0~5 A挡)。
【进行实验】(1)在图中C、D间接上一段保险丝，A、B间接入电流表，其他部分按图所示连接好电路。
(2)当开关闭合时，灯泡　发光　(选填“发光”或“不发光”)，电流表　有　(选填“有”或“无”)示数。
(3)断开开关，在B、D间接一根粗铜丝，当闭合开关的瞬间，你将会观察到 (　A　)
A．电流表的指针迅速摆动较大的幅度，保险丝随即熔断
B．电流表的指针无示数，保险丝不会熔断
C．电流表读数稳定不变，灯泡正常发光
D．电流表读数稳定不变，灯泡不亮
发光　
有　
A
【分析论证】在B、D间接入铜丝时，灯泡被短路。根据欧姆定律知道，闭合开关的瞬间，线路中的电流　很大　，通过保险丝和导线的电流　相等　，但是保险丝的电阻比导线大很多，在电流相同时，导体的电功率跟电阻成　正　比，所以保险丝的电功率比铜丝的电功率大得多，使保险丝的温度升高，这实际是我们学过的电流的　热　效应。
很大　
相等　
正　
热　
关于家庭电路，下列说法中正确的是 (　C　)
D
A．在家庭电路中，同时工作的用电器越多，总电阻越大
B．家庭电路中总电流过大，是由电路中用电器的实际功率过大引起的
C．如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器
D．电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不太热，是因为导线的电阻比电炉丝的电阻小
