一、选择题。（16题）

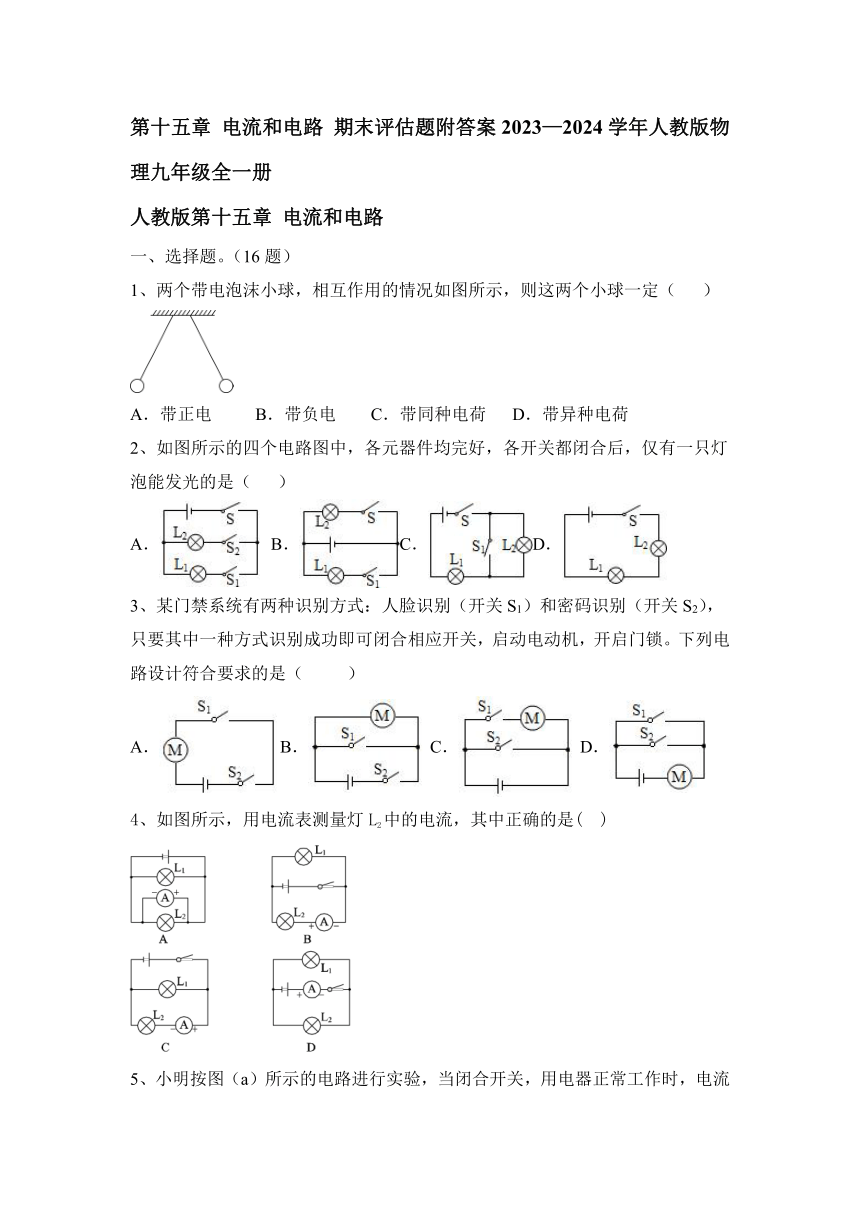

1、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（ ）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
2、如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B．C．D．
3、某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是（ ）
A． B． C． D．
4、如图所示，用电流表测量灯L2中的电流，其中正确的是( )

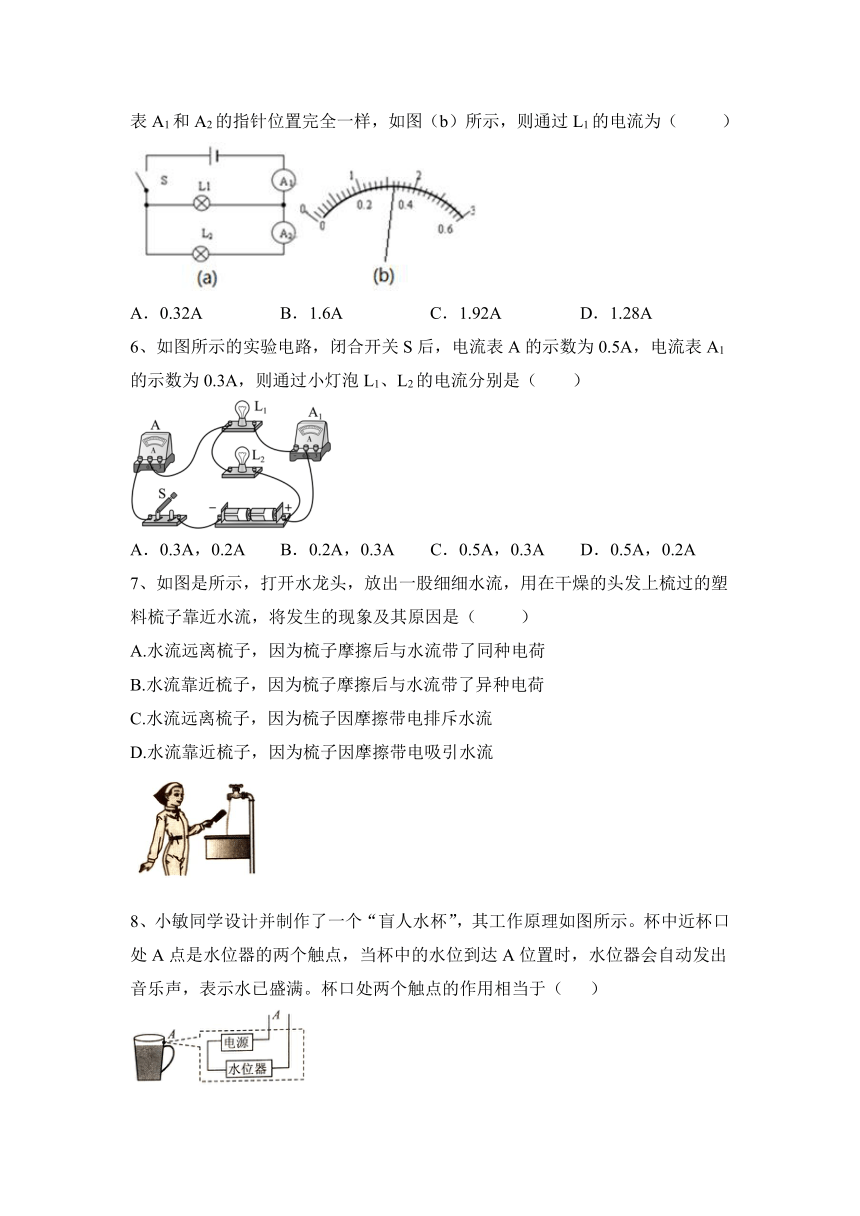

5、小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
6、如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
7、如图是所示，打开水龙头，放出一股细细水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及其原因是（ ）
A.水流远离梳子，因为梳子摩擦后与水流带了同种电荷
B.水流靠近梳子，因为梳子摩擦后与水流带了异种电荷
C.水流远离梳子，因为梳子因摩擦带电排斥水流
D.水流靠近梳子，因为梳子因摩擦带电吸引水流
8、小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（ ）
A.导线 B.用电器 C.开关 D.电源
9、下列电路中，属于并联电路的是（ ）
10、一同学使用电流表测电流时，若估计被测电流约为0.8 A，该同学应选用下列哪组接线柱接入电路( )
A．“－”和“0.6” B．“－”和“3”
C．“0.6”和“3” D．以上三组都可以
11、在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
12、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷

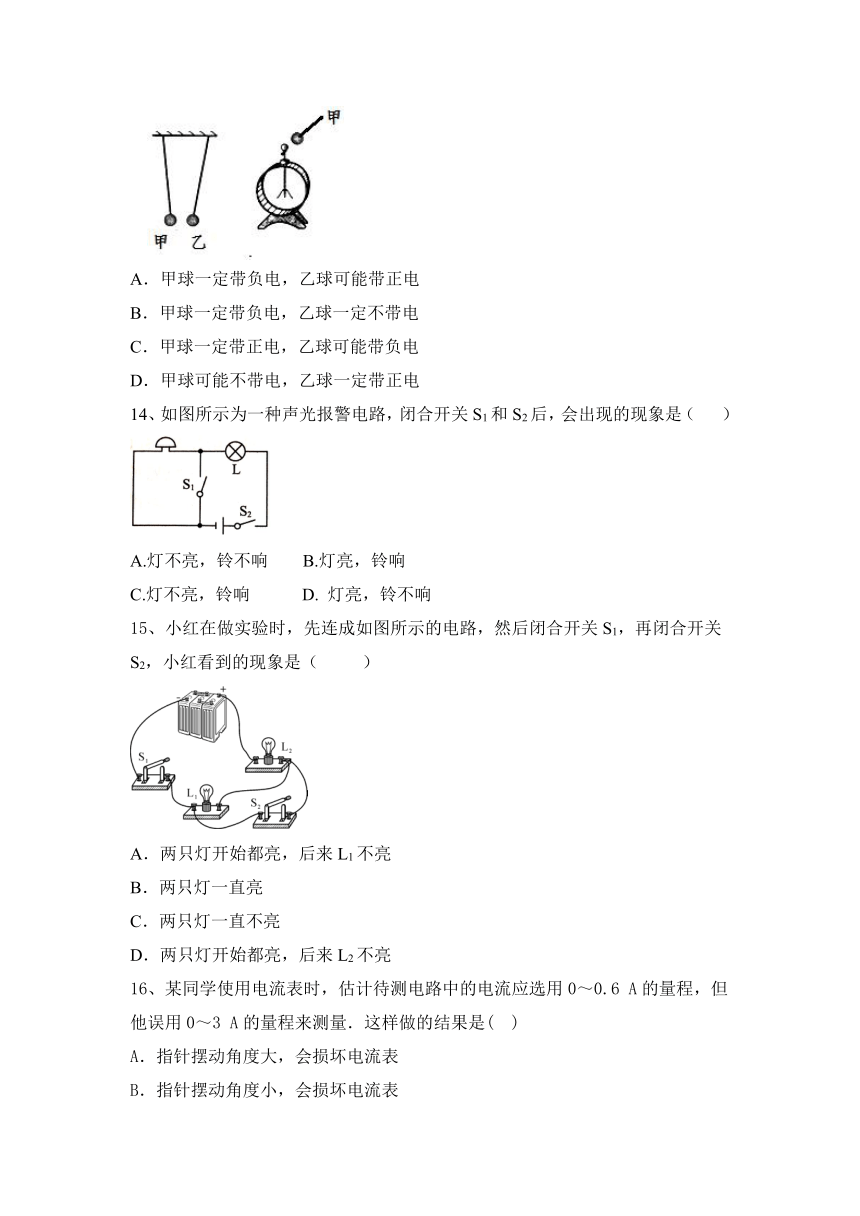

13、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
14、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
15、小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（ ）
A．两只灯开始都亮，后来L1不亮
B．两只灯一直亮
C．两只灯一直不亮
D．两只灯开始都亮，后来L2不亮
16、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
二、填空题。

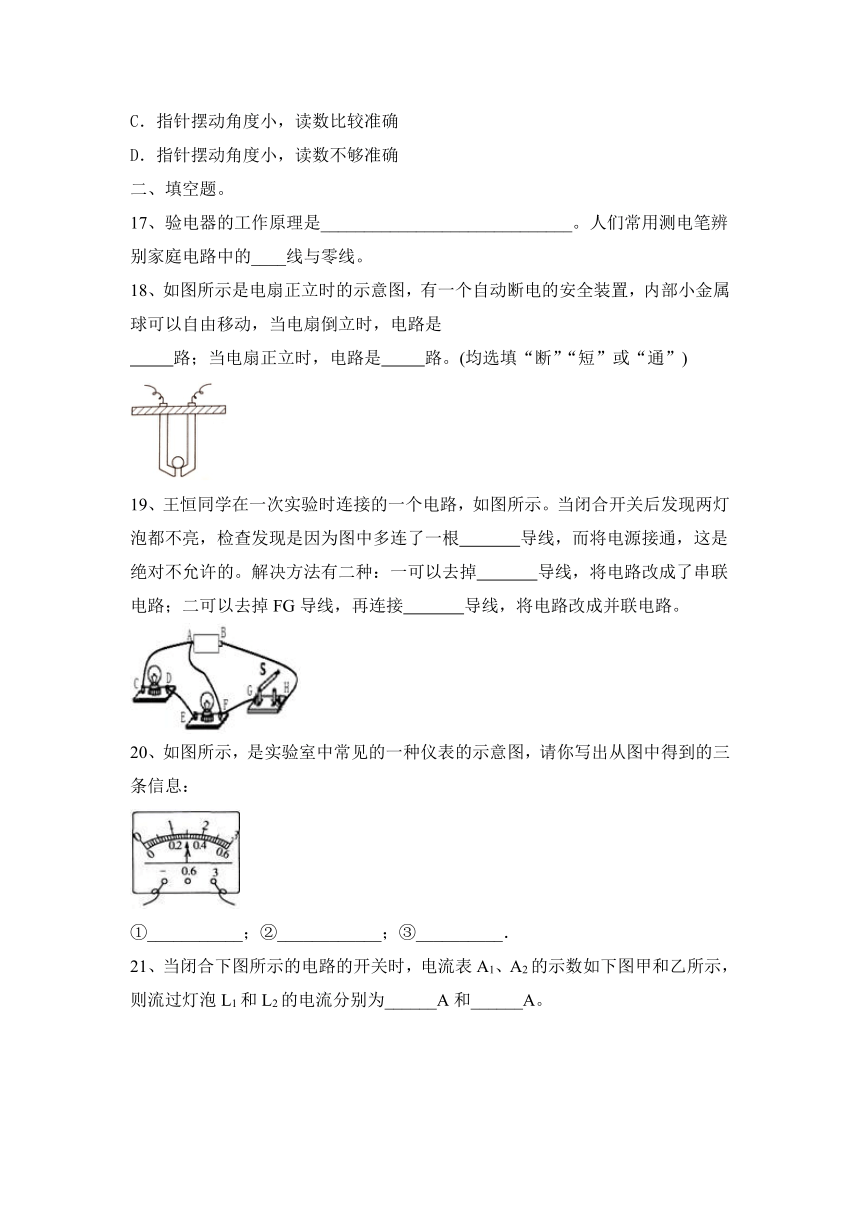

17、验电器的工作原理是_____________________________。人们常用测电笔辨别家庭电路中的____线与零线。
18、如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
19、王恒同学在一次实验时连接的一个电路，如图所示。当闭合开关后发现两灯泡都不亮，检查发现是因为图中多连了一根　 　导线，而将电源接通，这是绝对不允许的。解决方法有二种：一可以去掉　 　导线，将电路改成了串联电路；二可以去掉FG导线，再连接　 　导线，将电路改成并联电路。
20、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
21、当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
三、作图题。
23、电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接好符合上述特点的电冰箱工作电路图。
四、实验题。
24、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
25、娅娅同学想“探究并联电路电流的特点”，设计了如图甲的电路。
（1）连接电路时，开关应处于______状态。
（2）闭合开关前，发现电流表A1的指针指在如图乙的位置，可能的原因是______ 。
（3）正确处理后，连接的实物图如图丙。试触开关S，观察到电流表A3______（选填“有”或“无”）示数，仔细检查，发现电路有不当之处。请在图丙中只改动一根导线，使之与图甲的电路图一致。（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）将电路改接正确后，闭合开关，将电流表示数填入表格，得出结论：并联电路中，干路电流等于各支路电流的总和，有同学认为该实验结论得出过程不科学，他认为应多次更换规格不同的灯泡进行实验，以便______（“A”或“B”）
A．寻找普遍规律
B．求平均值，减小实验误差
干路电流/A 灯L1的电流/A 灯L2的电流/A
0.5 0.4 0.1
四、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
第十五章 电流和电路 期末评估题附答案2023—2024学年人教版物理九年级全一册
人教版第十五章 电流和电路
一、选择题。（16题）
1、两个带电泡沫小球，相互作用的情况如图所示，则这两个小球一定（ ）
A．带正电 B．带负电 C．带同种电荷 D．带异种电荷
【答案】C
2、如图所示的四个电路图中，各元器件均完好，各开关都闭合后，仅有一只灯泡能发光的是（ ）
A． B．C．D．
【答案】C
3、某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是（ ）
A． B． C． D．
【答案】D
4、如图所示，用电流表测量灯L2中的电流，其中正确的是( )
【答案】C
5、小明按图（a）所示的电路进行实验，当闭合开关，用电器正常工作时，电流表A1和A2的指针位置完全一样，如图（b）所示，则通过L1的电流为（ ）
A．0.32A B．1.6A C．1.92A D．1.28A
【答案】D
6、如图所示的实验电路，闭合开关S后，电流表A的示数为0.5A，电流表A1的示数为0.3A，则通过小灯泡L1、L2的电流分别是（　　）
A．0.3A，0.2A B．0.2A，0.3A C．0.5A，0.3A D．0.5A，0.2A
【答案】A
7、如图是所示，打开水龙头，放出一股细细水流，用在干燥的头发上梳过的塑料梳子靠近水流，将发生的现象及其原因是（ ）
A.水流远离梳子，因为梳子摩擦后与水流带了同种电荷
B.水流靠近梳子，因为梳子摩擦后与水流带了异种电荷
C.水流远离梳子，因为梳子因摩擦带电排斥水流
D.水流靠近梳子，因为梳子因摩擦带电吸引水流
【答案】D
8、小敏同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个触点，当杯中的水位到达A位置时，水位器会自动发出音乐声，表示水已盛满。杯口处两个触点的作用相当于（ ）
A.导线 B.用电器 C.开关 D.电源
【答案】C

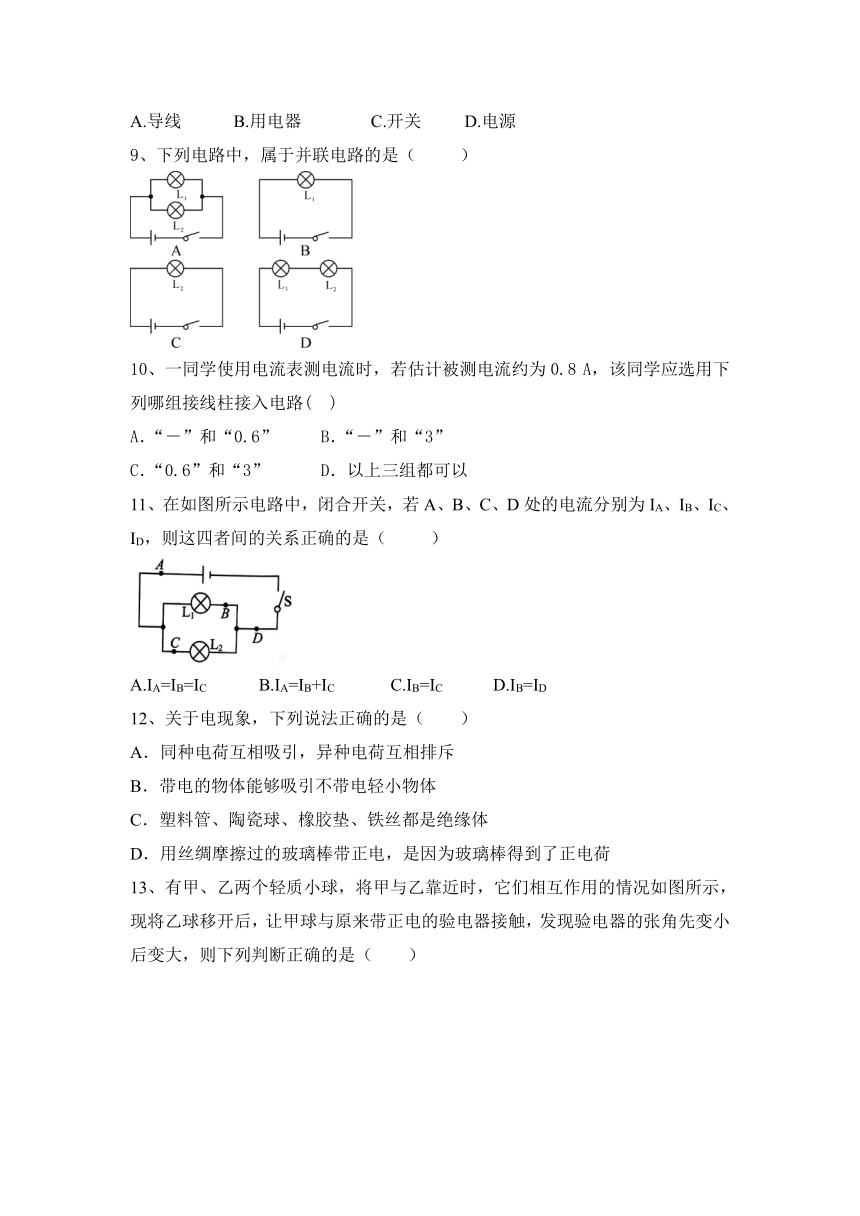

9、下列电路中，属于并联电路的是（ ）
【答案】A
10、一同学使用电流表测电流时，若估计被测电流约为0.8 A，该同学应选用下列哪组接线柱接入电路( )
A．“－”和“0.6” B．“－”和“3”
C．“0.6”和“3” D．以上三组都可以
【答案】B
11、在如图所示电路中，闭合开关，若A、B、C、D处的电流分别为IA、IB、IC、ID，则这四者间的关系正确的是（ ）
A.IA=IB=IC B.IA=IB+IC C.IB=IC D.IB=ID
【答案】B
12、关于电现象，下列说法正确的是（　　）
A．同种电荷互相吸引，异种电荷互相排斥
B．带电的物体能够吸引不带电轻小物体
C．塑料管、陶瓷球、橡胶垫、铁丝都是绝缘体
D．用丝绸摩擦过的玻璃棒带正电，是因为玻璃棒得到了正电荷
【答案】B
13、有甲、乙两个轻质小球，将甲与乙靠近时，它们相互作用的情况如图所示，现将乙球移开后，让甲球与原来带正电的验电器接触，发现验电器的张角先变小后变大，则下列判断正确的是（ ）
A．甲球一定带负电，乙球可能带正电
B．甲球一定带负电，乙球一定不带电
C．甲球一定带正电，乙球可能带负电
D．甲球可能不带电，乙球一定带正电
【答案】A
14、如图所示为一种声光报警电路，闭合开关S1和S2后，会出现的现象是（ ）
A.灯不亮，铃不响 B.灯亮，铃响
C.灯不亮，铃响 D. 灯亮，铃不响
【答案】D
15、小红在做实验时，先连成如图所示的电路，然后闭合开关S1，再闭合开关S2，小红看到的现象是（ ）
A．两只灯开始都亮，后来L1不亮
B．两只灯一直亮
C．两只灯一直不亮
D．两只灯开始都亮，后来L2不亮
【答案】A
16、某同学使用电流表时，估计待测电路中的电流应选用0～0.6 A的量程，但他误用0～3 A的量程来测量．这样做的结果是( )
A．指针摆动角度大，会损坏电流表
B．指针摆动角度小，会损坏电流表
C．指针摆动角度小，读数比较准确
D．指针摆动角度小，读数不够准确
【答案】D
二、填空题。
17、验电器的工作原理是_____________________________。人们常用测电笔辨别家庭电路中的____线与零线。
【答案】同种电荷相互排斥 火
18、如图所示是电扇正立时的示意图，有一个自动断电的安全装置，内部小金属球可以自由移动，当电扇倒立时，电路是
路；当电扇正立时，电路是 路。(均选填“断”“短”或“通”)
【答案】断 通
19、王恒同学在一次实验时连接的一个电路，如图所示。当闭合开关后发现两灯泡都不亮，检查发现是因为图中多连了一根　 　导线，而将电源接通，这是绝对不允许的。解决方法有二种：一可以去掉　 　导线，将电路改成了串联电路；二可以去掉FG导线，再连接　 　导线，将电路改成并联电路。
【答案】AF；AF；EG
20、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：
①___________；②____________；③__________．
【答案】是一个电流表 电流表选择的量程是0～3A
电流表的示数为1.5A
21、当闭合下图所示的电路的开关时，电流表A1、A2的示数如下图甲和乙所示，则流过灯泡L1和L2的电流分别为______A和______A。
【答案】0.78 0.52
22、一种声光报警器的电路图如图所示，已知所有元件都能正常工作。当只闭合开关S1时，灯和铃______（选填“串联”或“并联”），当开关______时，灯亮、铃不响。
【答案】串联 S1、S2同时闭合
三、作图题。
23、电冰箱的压缩机（电动机）是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在图中用笔画线连接好符合上述特点的电冰箱工作电路图。
【答案】如图所示：
四、实验题。
24、如图1开关闭合后，会出现什么情况？改一根线，使它成为并联电路。
①出现的情况是　 　；
②在需要改动的导线上打叉，把正确导线画出来。
③如图2，若只需灯L1发光，则需用导线只连接　 　接线柱；若只用导线连接B、C接线柱，则灯L1、L2　 　联；若使灯L1、L2并联，则接线柱A与B连接，接线柱C与　 　连接。
【答案】（1）短路； （2）如图所示：
（3）CD；串联；D。
25、娅娅同学想“探究并联电路电流的特点”，设计了如图甲的电路。
（1）连接电路时，开关应处于______状态。
（2）闭合开关前，发现电流表A1的指针指在如图乙的位置，可能的原因是______ 。
（3）正确处理后，连接的实物图如图丙。试触开关S，观察到电流表A3______（选填“有”或“无”）示数，仔细检查，发现电路有不当之处。请在图丙中只改动一根导线，使之与图甲的电路图一致。（提醒：在需要删除的导线上画“×”，用笔将改动后的导线画出，导线不许交叉）。
（4）将电路改接正确后，闭合开关，将电流表示数填入表格，得出结论：并联电路中，干路电流等于各支路电流的总和，有同学认为该实验结论得出过程不科学，他认为应多次更换规格不同的灯泡进行实验，以便______（“A”或“B”）
A．寻找普遍规律
B．求平均值，减小实验误差
干路电流/A 灯L1的电流/A 灯L2的电流/A
0.5 0.4 0.1
【答案】断开 电流表没有调零 无 A
四、如图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求：
（1）电流表A2和A3的示数；
（2）当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.7A和0.3A，电流表A1的示数；
（3）三个表的量程分别应取多大的量程。
【答案】（1）0.1A，0； （2）0.4A； （3）0~0.6，0~0.6A，0~3A
【详解】（1）由电路图知，开关S1闭合，S2、S3断开时，两灯串联联在电路中，电流表A1、 A2测电路中的电流，A3处于断路，示数为0。因为串联电路的电流处处相等，所以A2与A1的示数相等。由图乙知，A1选用小量程，分度值为0.02A，示数为0.1A。所以A2的示数为0.1A。
（2）S2、S3闭合，S1断开时，两灯并联连接，电流表A3测干路的电流，A2测通过L1的电流为0.3A，A1测通过L2的电流，据并联电路的电流特点知，A1的示数
I1=I3-I2=0.7A-0.3A=0.4A
（3）由（1）（2）小题知，电流表A1的示数为0.1A或0.4A，未超过0.6A，所以选择的量程是0~0.6A；A2的示数为0.1A或0.3A，未超过0.6A，所以选择的量程是0~0.6A；电流表A3的示数最大为0.7A，超过0.6A，所以选择的量程是0~3A。
答：（1）电流表A2的示数为0.1A，A3的示数为0；
（2）电流A1的示数为0.4A；
（3）三个表的量程分别为：0~0.6A、0~0.6A和0~3A。
