2023 年秋学期九年级物理月度单元独立作业
（考试时间：90 分钟 满分：100 分）
第一部分选择题（共 24 分）
一、选择题(本题共 12 小题，每小题 2 分，共 24 分。各小题均只有一个符合题意的选项)
1.下列所示工具中，使用时能省距离的是
A.定滑轮 B.动滑轮 C.天平 D.筷子
2.下列数据最符合实际的是
A.假如没有摩擦，动滑轮的机械效率是 100%
B.学校教室内每盏日光灯正常工作时的电流约为 15 mA
C.质量为 50kg的同学从 1 楼到 3 楼做功大约为 3000 J
D.初中物理实验中使用的一段铜导线电阻约为 100Ω
3.如图所示，小明探究滑轮组的机械效率，动滑轮重 1N，用 3N的拉力 F通过该滑轮组匀速
拉起重 4N的物体，物体沿竖直方向上升 0.2m．此过程中，额外功和机械效率分别是
A.0.2J 83.3% B.0.2J 80%
C.0.4J 80% D.0.4J 66.7%
4.关于温度、热量和内能，下列说法中正确的是
A.0℃的冰块内能为零 B.物体温度不变，内能可能增大
C.具有机械能的物体不一定具有内能 D.热量总是从内能大的物体向内能小的物体传递
5.礼花喷射器结构如图所示，气罐内有高压气体，气罐通过气阀与纸筒相连。使用时，李明同
学转动纸筒打开气阀，气体将纸筒内的礼花快速喷向远处。对该过程的分析正确的是
A.罐内气体的内能增加 B.气罐内壁温度升高
C.该过程能量转化方式与汽油机做功冲程相同 D.罐内气体通过热传递方式改变了其内能
6.小明在阅读“一些物质的比热容”表格后，得出了下列一些结论，其中正确的是
A.夜晚，干泥土比湿泥土降温慢 B.同种物质升高相同的温度，吸收的热量一定相等
C.沿海地区白天吹海风、晚上吹陆风 D.不同物质的比热容一定不相等
7.根据现象进行推论是我们常用的思维方法．下列根据现象作出的推论合理的是
A.使用动滑轮比定滑轮省力，推论：动滑轮使用时的机械效率比定滑轮高
B.甲乙两灯串联时，甲灯比乙灯亮，推论：通过甲灯的电流大
C.用电压表测出甲乙小灯泡两端电压相等，推论：甲乙两灯是并联的
D.“重锤”从高处落下时，将木桩打得深，推论：“重锤”的重力势能大
8.小明用如图所示实验装置探究“影响电阻大小的因素”，a、b为长度一样的镍铬合金丝，
b比 a横截面积大，关于此实验，下列说法中错误的是
A.断开开关，镍铬合金丝 a和 b依然有电阻
B.利用此装置只能探究导体电阻大小和导体横截面积的关系
C.用夹子分别将 a、b接入电路，接入 b时小灯泡更亮
D.为了准确比较两根合金丝的电阻，可以在电路中串联一个电流表

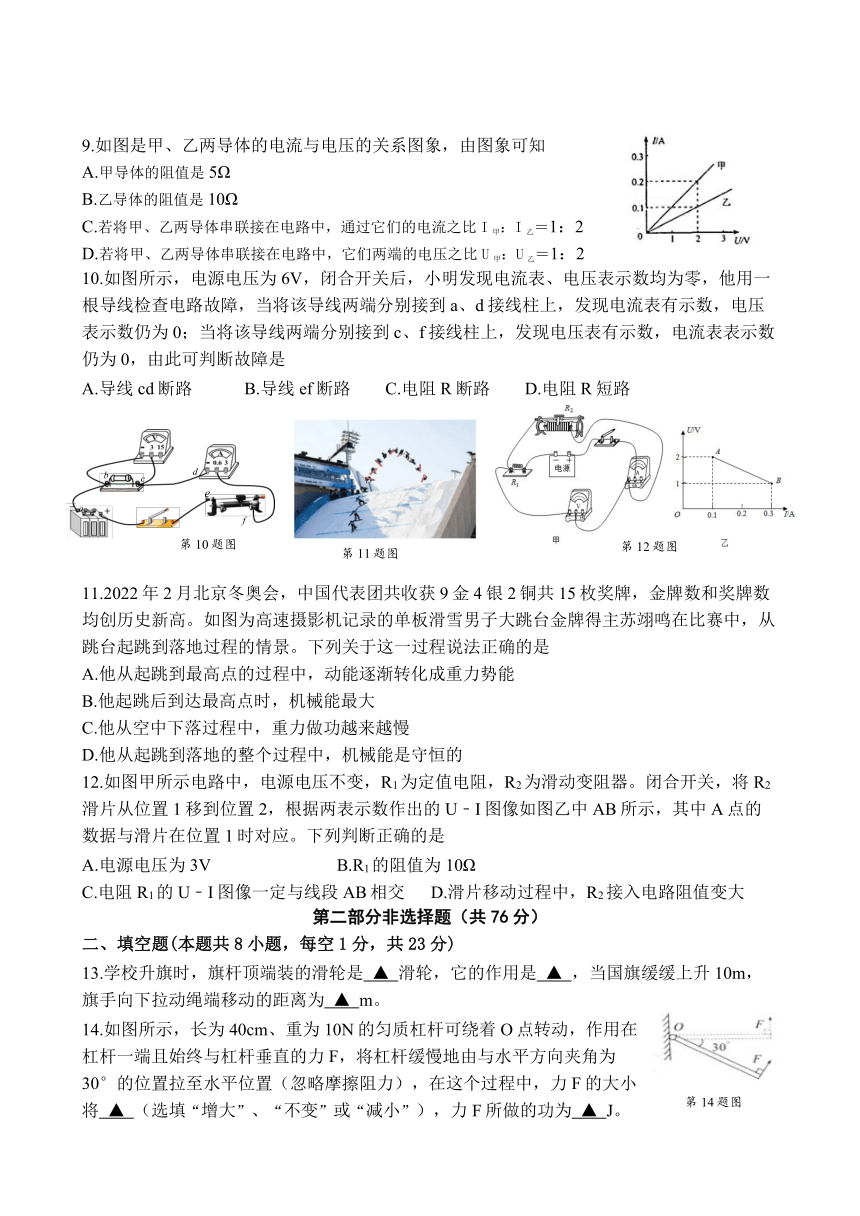

9.如图是甲、乙两导体的电流与电压的关系图象，由图象可知
A.甲导体的阻值是 5Ω
B.乙导体的阻值是 10Ω
C.若将甲、乙两导体串联接在电路中，通过它们的电流之比 I 甲：I 乙＝1：2
D.若将甲、乙两导体串联接在电路中，它们两端的电压之比 U 甲：U 乙＝1：2
10.如图所示，电源电压为 6V，闭合开关后，小明发现电流表、电压表示数均为零，他用一
根导线检查电路故障，当将该导线两端分别接到 a、d接线柱上，发现电流表有示数，电压
表示数仍为 0；当将该导线两端分别接到 c、f接线柱上，发现电压表有示数，电流表表示数
仍为 0，由此可判断故障是
A.导线 cd断路 B.导线 ef断路 C.电阻 R断路 D.电阻 R短路
b dc
e
a
f
第 10题图
11 第 12题图第 题图
11.2022年 2月北京冬奥会，中国代表团共收获 9金 4银 2铜共 15枚奖牌，金牌数和奖牌数
均创历史新高。如图为高速摄影机记录的单板滑雪男子大跳台金牌得主苏翊鸣在比赛中，从
跳台起跳到落地过程的情景。下列关于这一过程说法正确的是
A.他从起跳到最高点的过程中，动能逐渐转化成重力势能
B.他起跳后到达最高点时，机械能最大
C.他从空中下落过程中，重力做功越来越慢
D.他从起跳到落地的整个过程中，机械能是守恒的
12.如图甲所示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器。闭合开关，将 R2
滑片从位置 1移到位置 2，根据两表示数作出的 U﹣I图像如图乙中 AB所示，其中 A点的
数据与滑片在位置 1时对应。下列判断正确的是
A.电源电压为 3V B.R1的阻值为 10Ω
C.电阻 R1的 U﹣I图像一定与线段 AB相交 D.滑片移动过程中，R2接入电路阻值变大
第二部分非选择题（共 76 分）
二、填空题(本题共 8小题，每空 1 分，共 23 分)
13.学校升旗时，旗杆顶端装的滑轮是 ▲ 滑轮，它的作用是 ▲ ，当国旗缓缓上升 10m，
旗手向下拉动绳端移动的距离为 ▲ m。
14.如图所示，长为 40cm、重为 10N的匀质杠杆可绕着 O点转动，作用在
杠杆一端且始终与杠杆垂直的力 F，将杠杆缓慢地由与水平方向夹角为
30°的位置拉至水平位置（忽略摩擦阻力），在这个过程中，力 F的大小
第 14题图
将 ▲ （选填“增大”、“不变”或“减小”），力 F所做的功为 ▲ J。
15.如图所示，在配有活塞且内壁光滑的厚壁玻璃筒里放团蘸了乙醚的棉花，然
后迅速压下，将会在筒内看到 ▲ 现象；该现象出现后松手，活塞将会 ▲ （上
升/下降/静止），此时能量转化与甲乙图中汽油机 ▲ （填“甲”或“乙”）的
工作过程一致；如果该汽油机飞轮转速是 2400r/min，则它每秒钟内燃气对外做
功 ▲ 次；当汽油燃烧不充分时会冒“黑烟”，这时汽油的热值将 ▲ （选填 甲 乙
“变大”、“变小”或“不变”）；为了降低气缸体的温度，气缸外有一个水 第 15题图
箱，用水来降低气缸体的温度是利用了水的 ▲ 。
16.如图所示，小明将 A、B两种不同的金属片分别插入土豆，制成“土豆电池”，闭合开
关，发光二极管发光，电压表指针顺时针偏转，B金属片是土豆电池的 ▲ 极（选填“正”
或“负”），发光二极管是由 ▲ （选填“超导体”、“绝缘体”或“半导体”）制成的。
第 16题图 第 17题图 第 18题图
17.小明利用图甲所示的电路探究“通过导体的电流与电阻的关系”根据实验的数据绘出了
I 1 图像，如图乙所示．分析图像可知通过导体的电流与电阻成 ▲ 比（选填“正”或
R
“反”）；实验过程中，小明控制导体两端的电压为 ▲ V；当导体的电阻为 10Ω时，通过
它的电流为 ▲ A。
18.细心的小华发现，夏天傍晚家里的灯会变暗，小华猜想这是灯泡两端的电压变小的原
因，经调查小华分析这是由于夏天的傍晚每个家庭开的用电器比较多的导致的。于是小华设
计了如图所示实验来验证自己的猜想。
⑴闭合开关 S1观察灯泡 L1亮度，并记录电压表的示数 U1；
⑵继续闭合开关 S2观察到灯泡 L1变暗，记录电压表的示数 U2；
如果 U1 ▲ U2（填“小于”“等于”“大于”）则证明小华的猜想是正确的。
⑶请你用学过的知识详细解释为什么灯泡会变暗。 ▲ 。
19.指纹识别解锁是目前较为流行的手机解锁方式。
⑴如图甲所示，手指轻轻触碰感应区，识别出正确的指纹后手机自动开锁，则感应区相当
于手机电路中的 ▲ ；
⑵如图乙所示，充电宝给手机充电过程中，手机电池相当于 ▲ （电源/用电器）；
⑶如图丙所示的手机充电线的三个插头可用于为三部不同类型的手机充电，如果 3部手机
同时充电，那么这三部手机的连接方式是 ▲ 。
第 20题图
第 19题图
20.如图是商场烟雾报警器的简化图。电源电压不变，R0为定值电阻，光敏电阻R阻值随光照
强度减弱而增大，当电路中电流减小至某一数值时报警器开始报警。当有烟雾遮挡射向光敏
电阻R的激光时，电压表示数 ▲ （选填“增大”“减小”“不变”）；要使报警器在浓
度更高的烟雾下报警，R0应选用 ▲ （选填“更大”“更小”）阻值的电阻。
三、解答题（本题有 9 小题 53 分，解答第 22、23 两小题要有解答过程）
21.（6分）根据要求作图．
⑴图中，请画出 FA的力臂 L，并在 B端画出使杠杆在该位置平衡的最小力 F；
⑵小明站在地面上，用图所示滑轮组匀速提起重物，画出滑轮组的绕绳方法；
⑶根据要求作图。图 3是楼梯照明灯的模拟电路。它的要求是，在楼梯的上下两端都能
对灯进行控制。请在图上补画连接导线，使之符合这一要求。
（1 （2） （3）
22.（6分）汽车已进入百姓家庭，汽车发动机性能的好坏倍受人们关注，既要考虑能量的有
效利用，又要考虑发动机的冷却问题。（汽油热值为 4.6×107J/kg，汽油密度为
0.7×103kg/m3）
⑴为了防止发动机过热，汽车的冷却系统常用水的循环来降低发动机的温度。5kg水在冷
却系统中温度升高 50℃，所吸收的热量是多少？
⑵10L汽油在汽车发动机汽缸内燃烧 30min，可以释放出多少能量？（假设汽油完全燃
烧）
⑶若 30min内发动机输出的功率是 6×104W，则此汽车发动机的效率是多少？（精确到
1%）
▲▲▲
23.（6分）交警使用的某型号酒精测试仪的工作原理相当于如图所示。电源电压恒为 9 V，
传感器电阻 R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为 0时，R2的电
阻为 80Ω。使用前要通过调零旋钮（即滑动变阻器 R1的滑片）对测试仪进行调零，此时电
压表的示数为 8 V。求：
⑴电压表的示数为 8V时，电流表的示数为多少？
⑵电压表的示数为 8V时，滑动变阻器 R1的电阻值为多少？
⑶调零后，R1的电阻保持不变。某驾驶员对着测试仪吹气 10 s，若
电流表的示数达到 0.3A，表明驾驶员醉驾，此时电压表的示数为多
少？
▲▲▲
24.（5分）如图，用小球和木块来探究“动能大小与哪些因素有关”。
⑴实验中是通过比较 ▲ 来比较小球动能大小；
⑵比较图 A、B是为了研究动能大小与 ▲ 的关系；
⑶A、B两次实验，同一木块在同一水平木板上滑动过程中所受滑动摩擦力大小分别为
fA、fB，则 fA ▲ fB（选填“>”、“=”或“<”），木块在水平木板上克服摩擦做功分别为
WA和WB，则WA ▲ WB（选填“>”、“=”或“<”），木块最终会停下来，在此过程中
木块的机械能转化为 ▲ 能。
25.（5分）小明在“研究杠杆平衡条件”的实验中所用的实验器材有：刻度均匀的杠杆、支
架、弹簧测力计、刻度尺、细线和质量相同的 0.5N重的钩码若干个。
A. B. C. D.
⑴杠杆静止在如图 A的位置，此时应将杠杆左侧平衡螺母向 ▲ （选填“左”或“右”）
调节，使杠杆在水平位置平衡，目的是 ▲ ；
⑵图 B实验中，小明把两边的钩码同时靠近支点一格，杠杆不再平衡， ▲ （选填“左”
或“右”）端会下沉；
⑶小明把右边的钩码换成弹簧测力计，使杠杆从水平位置慢慢转过一定角度并保持静止，
弹簧测力计始终沿竖直方向，如图 C所示，此时的杠杆 ▲ （选填“是”或“不是”）平衡
状态；
⑷利用图 D所示杠杆匀速提升重物到相同高度，若使弹簧测力计离支点近一点，杠杆的
机械效率 ▲ （选填“变大”、“变小”或“不变”）。（转轴处摩擦不计）
26.（7分）如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都相同，烧杯内的液
体质量 和初温也相
同。 温度/℃
60
煤油
水 煤 水 水
油 时间/min
酒 酒 菜籽油 O 4 8
精 精
甲 乙 丙 丁
⑴小明探究“比较不同燃料热值的实验”应选择 ▲ 两图的装置进行实验,步骤如下：
a.准备两套与图示完全相同的实验装置；
b.分别在酒精灯中放入质量相同的酒精和菜籽油；
c.同时点燃酒精和菜籽油对质量和初温相等的水加热；
d.记录燃烧相同时间水升高的温度 t。
小明设计的方案中有明显的缺陷步骤序号是 ▲ ，应该修改为 ▲ .按改进后的方法进
行实验，发现用酒精作为燃料的水升高的温度 t1是用纸作为燃料水升高的温度 t2的 2倍，
她 ▲ （选填“能”或“不能”）得出“酒精的热值是碎纸片的 2倍”的结论；
⑵小华选用甲乙两图装置进行实验，水、煤油吸热后它们的温度随时间变化的图象如图丁
所示，由图像可知，如果要使水和煤油升高相同的温度，就要给 ▲ 加热更长的时间，此时
水吸收的热量 ▲ （选 填“大于”“小于”或“等于”）煤油吸收的热量；
⑶由图丁可知，煤油的比热容是 ▲ J/（kg·℃）。 [c 水=4.2×103J/（kg·℃）]
27.（6分）小亮做“测量小灯泡的电阻”的实验时，所用器材有电压 6V的电源，额定电压
为 2.5V的小灯泡，以及符合实验要求的滑动变阻器、电压表、电流表、开关和导线。
实验次数 1 2 3
U/V 2.0 2.2 2.5
I/A 0.22 0.23 0.25
R/Ω
⑴如图甲，请将电路连接完整。
⑵连好电路后，闭合开关前，发现电流表指针如如图乙所示，接下来的操作是 ▲ 。
⑶实验中小亮发现所接的电路当电压表的示数增大时，灯泡反而变暗了，这可能是
▲ 。
⑷电路改正好后，小亮分别测出了小灯泡的几组电压和电流值，小亮从如上表数据中发
现，小灯泡的电阻是变化的，你认为影响电阻变化的主要因素是 ▲ 。
⑸完成上述实验后，小亮设计了（如图方案一/二）测
量定值电阻的阻值 Rx，图中 R0的阻值已知。
①方案一的电路中，闭合开关 S，如果电压表 V1和
V2的读数分别为 U1和 U2，则电阻 Rx的阻值表达式为
Rx＝ ▲ 。
②方案二的电路中，将 S接到 a时，读出电流表的示
数 I1；再将 S接到 b，读出电流表的示数 I2；则电阻 Rx的阻值表达式为 Rx＝ ▲ 。
28.（5分）小明同学在做“探究电流与电压的关系”实验时，准备了以下器材：干电池（1.5V）两
节，电流表（0～0.6A 0～3A）、电压表（0～3V 0～15V)、滑动变阻器（20Ω、2A）、定值电阻
（5Ω）、开关各一只，导线若干。根据图甲所示的电路图进行实验。
甲 乙 丙
⑴闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是___▲______。
⑵实验过程中，要使电压表示数逐渐变大，滑动变阻器滑片 P应向__▲__（选填“左”或“右”）移
动。
⑶实验过程中，电流表的示数如图丙所示，此时电路中的电流为____▲___A。
⑷实验中通过调节滑动变阻器滑片 P，测出通过定值电阻 R的不 实验次数 1 2 3 4 5
同电流和对应的电压值如表所示。老师看后说其中一次是错误的。 电压 U/V 0.5 1.0 1.5 2.0 2.5
帮小明分析出错的是第____▲__次，原因是___________▲____。 电流 I/A 0.1 0.2 0.3 0.4 0.5
29.（7分）实验小组在探究电流与电阻的关系中，使用的器材有：电源、电流表、电压表、
滑动变阻器各一个，开关一个，五个定值电阻（5Ω、10Ω、15Ω、20Ω、25Ω），导线若
干，设计了如图甲所示的电路图。
⑴请你在图甲中把连错的一根导线找出来，打上“×”，并重新
正确连接；
⑵连接电路时，开关应该断开，实验前滑动变阻器的滑片应位于
最 ▲（选填“左”或“右”）端。滑动变阻器的作用除了保护电
路外，还起到了 ▲ 的作用。
⑶实验小组收集的数据如下表，实验中控制定值电阻两端电压为
▲ V，分析表中数据，发现第 ▲ 次实验的数据存在错误，反思产
生的原因，回忆是某次将定值电阻的阻值由 ▲ Ω变换为错误数据
点对应阻值时（实验过程并未按表中序号顺序进行，而是随机选取电阻测出数据填入表
格），未调节滑片 P就读取电流而造成的。根据出现的数据，求出电源电压是 ▲ V。
实验序号 1 2 3 4 5
电阻 R/Ω 5 10 15 20 25
电流 I/A 0.40 0.20 0.20 0.10 0.08
注意：所有答案必须写在答题纸上。
2023 年秋学期九年级物理月度单元独立作业参考答案
选择题：1-12.DCDBC CDBDA AC
13.定、改变力的方向、10
14.增大、1
15.棉花燃烧产生的火花、上升、甲、20、不变、比热容大
16.正、半导体
17.反、2、0.2
18.小于、并联部分总电阻变小，电流变大，定值电阻两端电压变大，灯泡两端
电压变小
19.开关、用电器、并联
20.增大、更小
21.作图略
22. 6 81.05×10 J 3.22×10 J 34％
23.0.1A 10Ω 6V
24.木块移动的距离、速度、=、＜、内
25.右、消除杠杆自重对实验的影响、右、是、不变
26. 3甲丙、d、记录燃料燃尽后水升高的温度、不能、水、大于、2.1×10
27.校零、电压表接在滑动变阻器两端、温度变化了、U2R0/U1 I1R0/I2
28.R 断路、左、0.3、1、电流最小值为 0.12A，不可能为 0.1A
29.右、控制电阻两端电压不变、2、3、5、4
