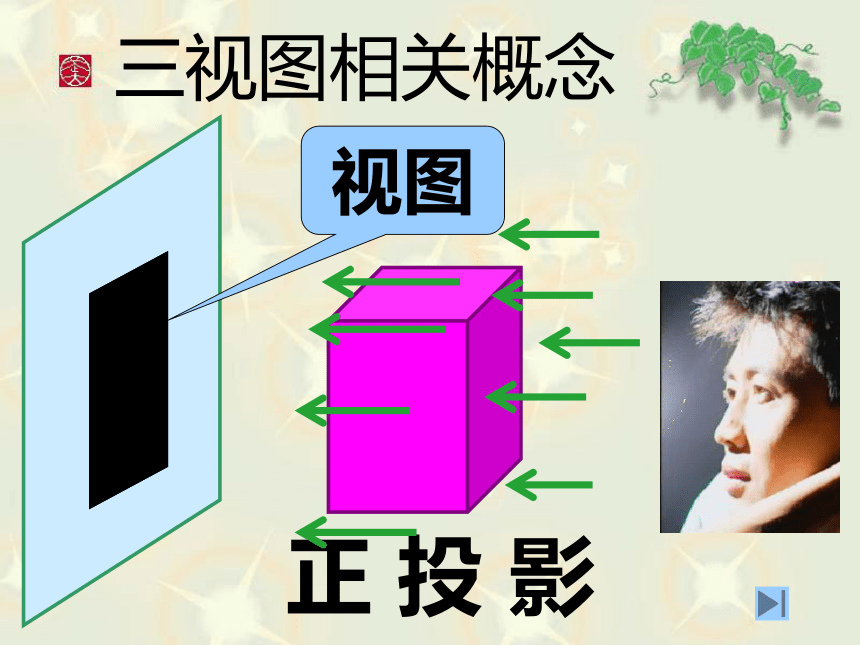

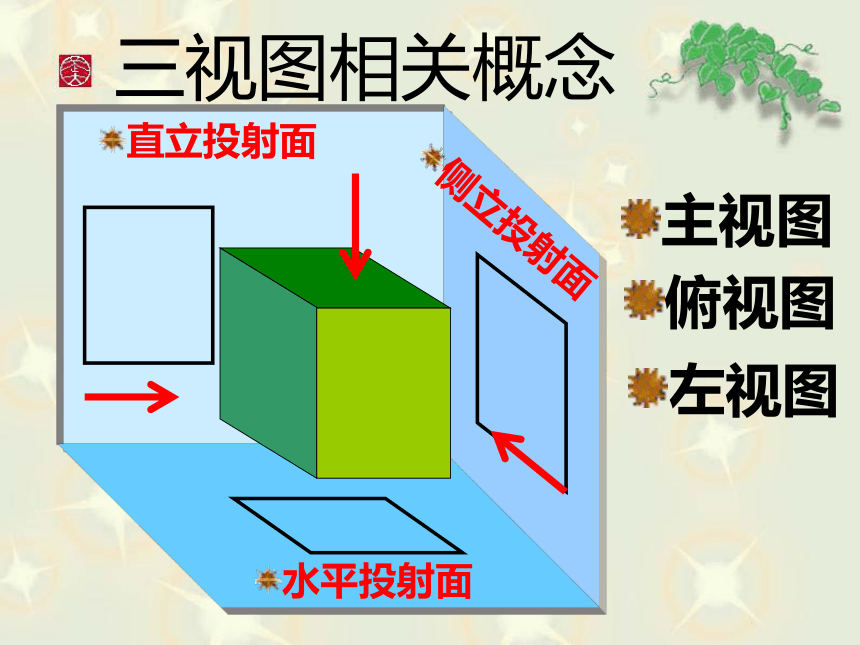

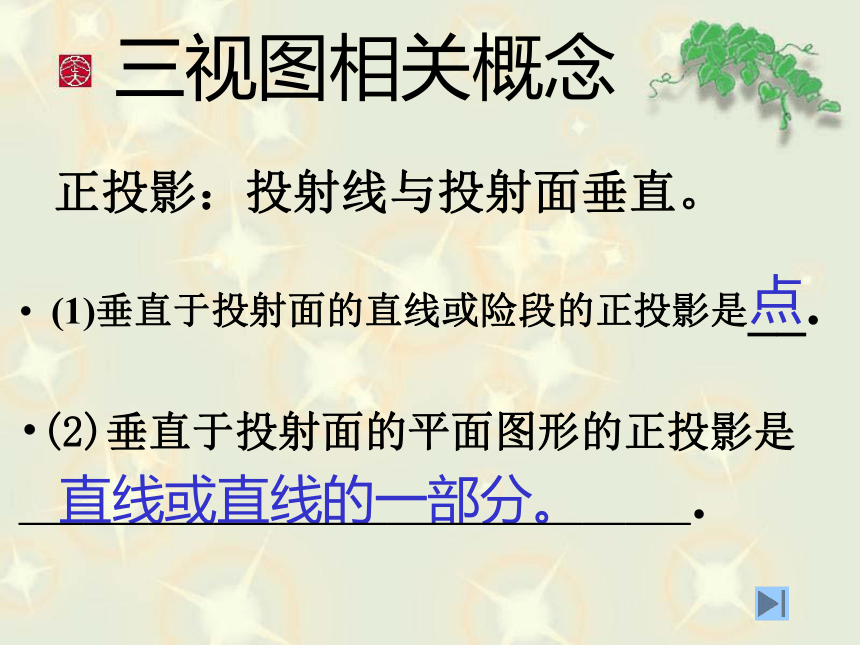

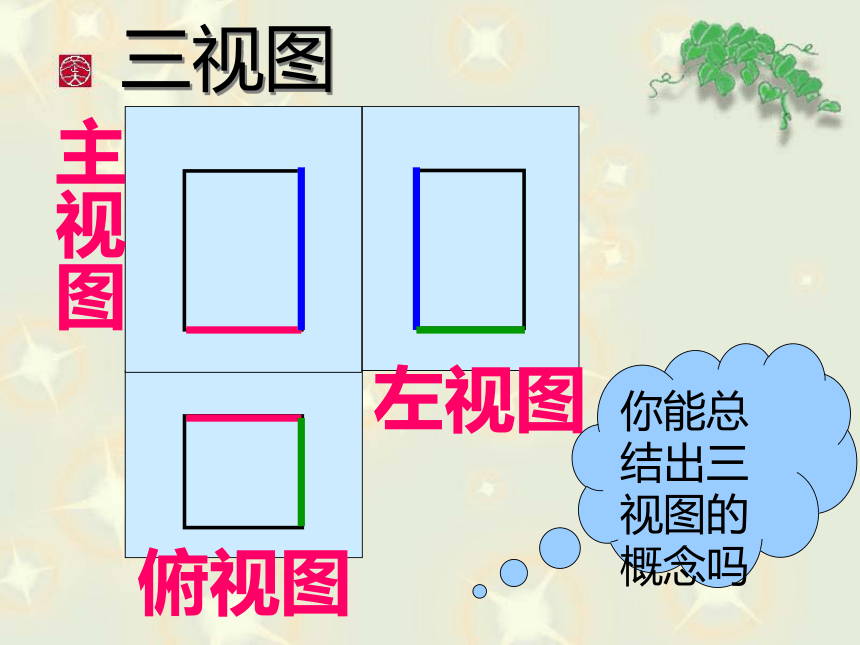

课件23张PPT。第一章 立体几何初步§1.1空间几何体人教B版必修2三视图正 投 影三视图相关概念视图正投影：投射线与投射面垂直。(1)垂直于投射面的直线或险段的正投影是__.直线或直线的一部分。点(2)垂直于投射面的平面图形的正投影是 _______________________________.三视图相关概念直立投射面水平投射面侧立投射面三视图相关概念主视图左视图俯视图三视图你能总结出三视图的概念吗

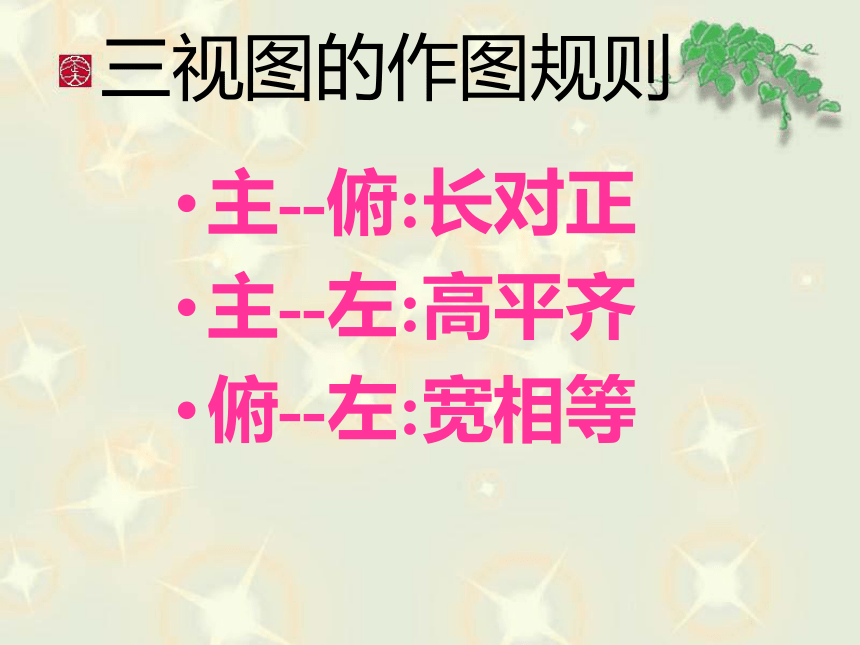

主--俯:长对正
主--左:高平齐
俯--左:宽相等三视图的作图规则 圆柱旋转体的三视图圆台注意：在视图中，被挡住的轮廓线画成虚线多面体的三视图正六棱柱三视图的作图步骤1.确定视图方向
2.先画出能反映物体真实形　　　　　　　　　　　状的一个视图3.运用长对正、高平齐、宽相等的原则画出其它视图4.检查,加深组合体的三视图810612例1例2根据三视图想
像物体的形状手电筒热水瓶课堂小结三视图的相关概念
三视图的作图规则
三视图的画法步骤
识别三视图所表示的空间几何体体会立体图形与平面图形的转化关系
体会多角度的观察问题的思想方法作业：
　1.P26 练习B，P34 习题1-1A 5，6
2. P36 实习作业三视图欣赏
