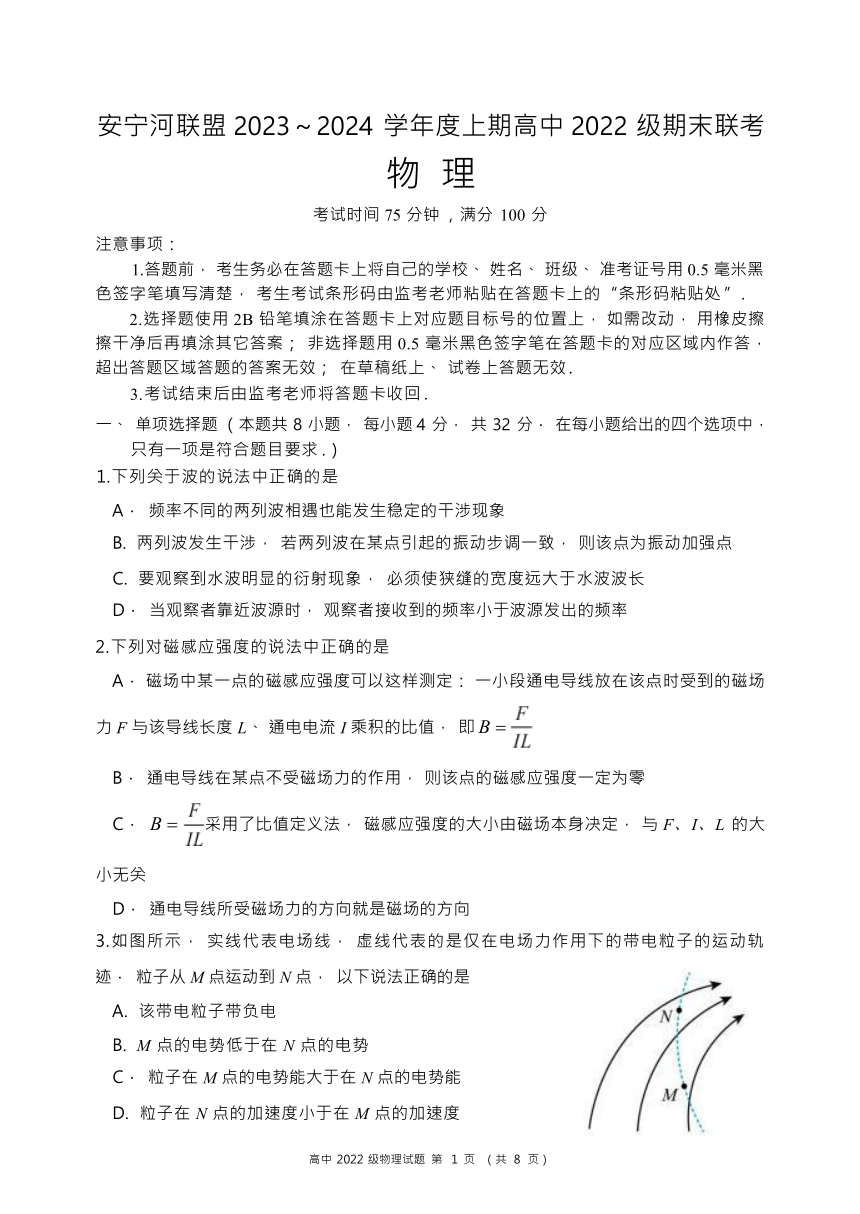

安宁河联盟 2023～2024 学年度上期高中 2022 级期末联考 物 理
考试时间 75 分钟 ，满分 100 分
注意事项：
1.答题前， 考生务必在答题卡上将自己的学校、 姓名、 班级、 准考证号用 0.5 毫米黑 色签字笔填写清楚， 考生考试条形码由监考老师粘贴在答题卡上的“条形码粘贴处 ”.
2.选择题使用 2B 铅笔填涂在答题卡上对应题目标号的位置上， 如需改动， 用橡皮擦 擦干净后再填涂其它答案； 非选择题用 0.5 毫米黑色签字笔在答题卡的对应区域内作答， 超出答题区域答题的答案无效； 在草稿纸上、 试卷上答题无效 .
3.考试结束后由监考老师将答题卡收回 .
一、 单项选择题 （本题共 8 小题， 每小题 4 分， 共 32 分． 在每小题给出的四个选项中， 只有一项是符合题目要求 . )
1.下列关于波的说法中正确的是
A． 频率不同的两列波相遇也能发生稳定的干涉现象
B. 两列波发生干涉， 若两列波在某点引起的振动步调一致， 则该点为振动加强点
C. 要观察到水波明显的衍射现象， 必须使狭缝的宽度远大于水波波长
D． 当观察者靠近波源时， 观察者接收到的频率小于波源发出的频率
2.下列对磁感应强度的说法中正确的是
A． 磁场中某一点的磁感应强度可以这样测定： 一小段通电导线放在该点时受到的磁场
力 F 与该导线长度 L、 通电电流 I 乘积的比值， 即 B =
B． 通电导线在某点不受磁场力的作用， 则该点的磁感应强度一定为零
C． B = 采用了比值定义法， 磁感应强度的大小由磁场本身决定， 与 F、I、L 的大
小无关
D． 通电导线所受磁场力的方向就是磁场的方向
3.如图所示， 实线代表电场线， 虚线代表的是仅在电场力作用下的带电粒子的运动轨
迹． 粒子从 M 点运动到 N 点， 以下说法正确的是
A. 该带电粒子带负电
B. M 点的电势低于在 N 点的电势
C． 粒子在 M 点的电势能大于在 N 点的电势能
D. 粒子在 N 点的加速度小于在 M 点的加速度
高中 2022 级物理试题 第 1 页 （共 8 页）

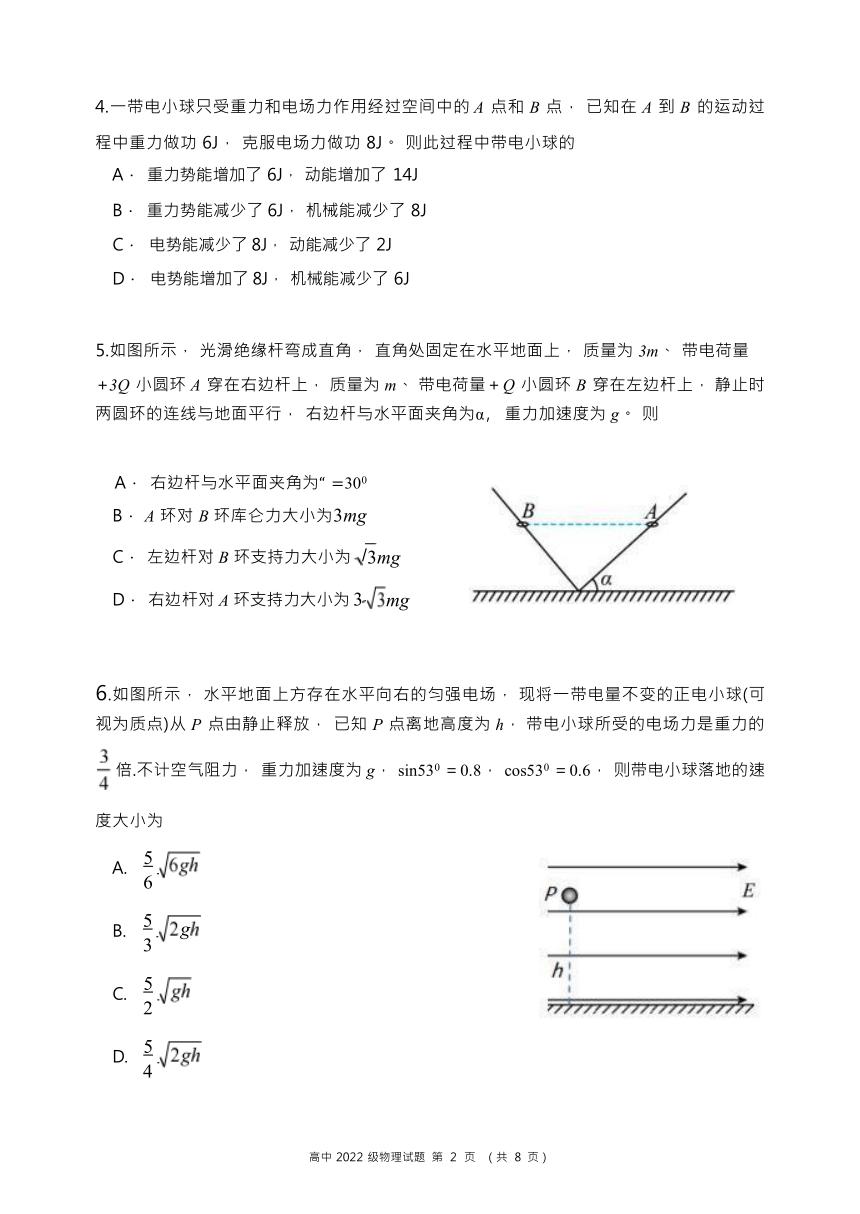

4.一带电小球只受重力和电场力作用经过空间中的 A 点和 B 点， 已知在 A 到 B 的运动过
程中重力做功 6J， 克服电场力做功 8J。 则此过程中带电小球的
A． 重力势能增加了 6J， 动能增加了 14J
B． 重力势能减少了 6J， 机械能减少了 8J
C． 电势能减少了 8J， 动能减少了 2J
D． 电势能增加了 8J， 机械能减少了 6J
5.如图所示， 光滑绝缘杆弯成直角， 直角处固定在水平地面上， 质量为 3m、 带电荷量 +3Q 小圆环 A 穿在右边杆上， 质量为 m、 带电荷量＋Q 小圆环 B 穿在左边杆上， 静止时
两圆环的连线与地面平行， 右边杆与水平面夹角为α , 重力加速度为 g。 则
A． 右边杆与水平面夹角为“ =300
B． A 环对 B 环库仑力大小为3mg
C． 左边杆对 B 环支持力大小为 /3mg
D． 右边杆对 A 环支持力大小为 3mg
6.如图所示， 水平地面上方存在水平向右的匀强电场， 现将一带电量不变的正电小球(可
视为质点)从 P 点由静止释放， 已知 P 点离地高度为 h， 带电小球所受的电场力是重力的
倍.不计空气阻力， 重力加速度为 g， sin530 ＝0.8， cos530 ＝0.6， 则带电小球落地的速
度大小为
(
5
6
5
3
5
2
5
4
)A.
B.
C.
D.
(
g
)
高中 2022 级物理试题 第 2 页 （共 8 页）

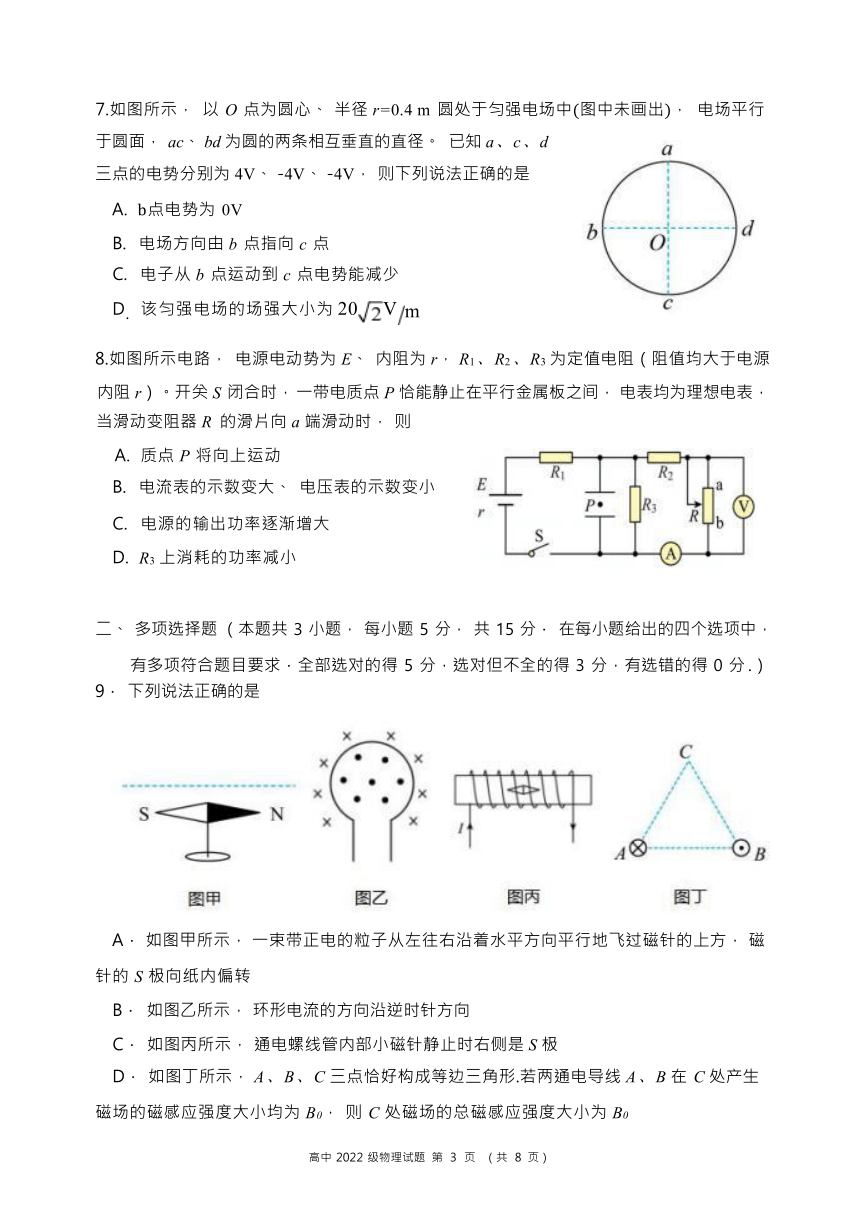

7.如图所示， 以 O 点为圆心、 半径 r=0.4 m 圆处于匀强电场中(图中未画出)， 电场平行 于圆面， ac、 bd 为圆的两条相互垂直的直径。 已知 a 、c 、d
三点的电势分别为 4V、 -4V、 -4V， 则下列说法正确的是
A. b点电势为 0V
B. 电场方向由 b 点指向 c 点
C. 电子从 b 点运动到 c 点电势能减少
D. 该匀强电场的场强大小为 20Vm
8.如图所示电路， 电源电动势为 E、 内阻为 r， R1 、R2 、R3 为定值电阻（阻值均大于电源 内阻 r）。开关 S 闭合时， 一带电质点 P 恰能静止在平行金属板之间， 电表均为理想电表，
当滑动变阻器 R 的滑片向 a 端滑动时， 则
A. 质点 P 将向上运动
B. 电流表的示数变大、 电压表的示数变小
C. 电源的输出功率逐渐增大
D. R3 上消耗的功率减小
二、 多项选择题 （本题共 3 小题， 每小题 5 分， 共 15 分． 在每小题给出的四个选项中，
有多项符合题目要求．全部选对的得 5 分，选对但不全的得 3 分，有选错的得 0 分 . ) 9． 下列说法正确的是
A． 如图甲所示， 一束带正电的粒子从左往右沿着水平方向平行地飞过磁针的上方， 磁
针的 S 极向纸内偏转
B． 如图乙所示， 环形电流的方向沿逆时针方向
C． 如图丙所示， 通电螺线管内部小磁针静止时右侧是 S 极
D． 如图丁所示， A 、B 、C 三点恰好构成等边三角形.若两通电导线 A 、B 在 C 处产生
磁场的磁感应强度大小均为 B0， 则 C 处磁场的总磁感应强度大小为 B0
高中 2022 级物理试题 第 3 页 （共 8 页）

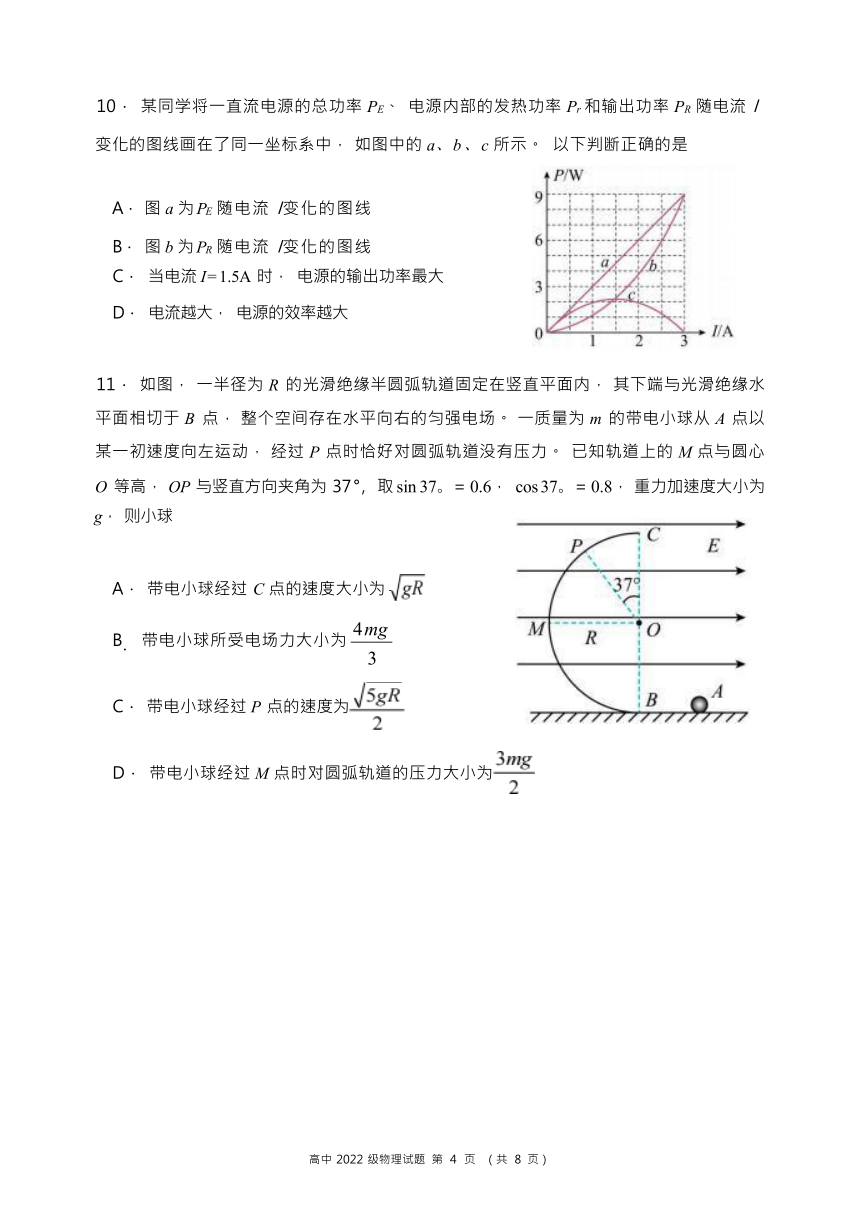

10． 某同学将一直流电源的总功率 PE、 电源内部的发热功率 Pr 和输出功率 PR 随电流 I
变化的图线画在了同一坐标系中， 如图中的 a、b 、c 所示。 以下判断正确的是
A． 图 a 为 PE 随电流 I变化的图线
B． 图 b 为 PR 随电流 I变化的图线
C． 当电流 I= 1.5A 时， 电源的输出功率最大
D． 电流越大， 电源的效率越大
11． 如图， 一半径为 R 的光滑绝缘半圆弧轨道固定在竖直平面内， 其下端与光滑绝缘水 平面相切于 B 点， 整个空间存在水平向右的匀强电场。 一质量为 m 的带电小球从 A 点以 某一初速度向左运动， 经过 P 点时恰好对圆弧轨道没有压力。 已知轨道上的 M 点与圆心 O 等高， OP 与竖直方向夹角为 37 ° , 取 sin 37。= 0.6， cos 37。= 0.8， 重力加速度大小为
g， 则小球
A． 带电小球经过 C 点的速度大小为
(
4
mg
)B 带电小球所受电场力大小为
. 3
C． 带电小球经过 P 点的速度为
D． 带电小球经过 M 点时对圆弧轨道的压力大小为
高中 2022 级物理试题 第 4 页 （共 8 页）

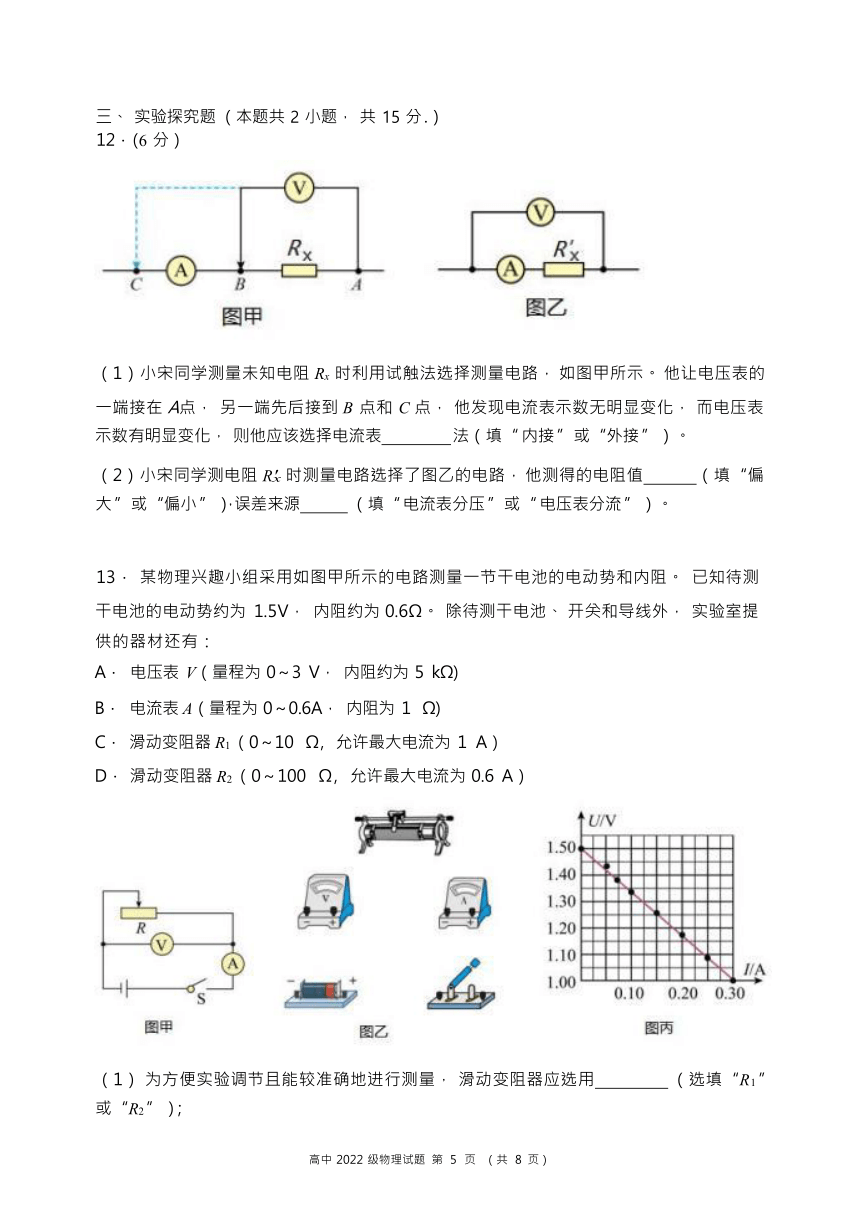

三、 实验探究题 （本题共 2 小题， 共 15 分 . )
12．（6 分）
（1）小宋同学测量未知电阻 Rx 时利用试触法选择测量电路， 如图甲所示。 他让电压表的 一端接在 A点， 另一端先后接到 B 点和 C 点， 他发现电流表示数无明显变化， 而电压表
示数有明显变化， 则他应该选择电流表 法（填“ 内接 ”或“外接 ”）。
（2）小宋同学测电阻 R 时测量电路选择了图乙的电路， 他测得的电阻值 （填“偏
大 ”或“偏小 ”）， 误差来源 （填“ 电流表分压 ”或“ 电压表分流 ”）。
13． 某物理兴趣小组采用如图甲所示的电路测量一节干电池的电动势和内阻。 已知待测 干电池的电动势约为 1.5V， 内阻约为 0.6Ω。 除待测干电池、 开关和导线外， 实验室提
供的器材还有：
A． 电压表 V（量程为 0～3 V， 内阻约为 5 kΩ)
B． 电流表 A（量程为 0～0.6A， 内阻为 1 Ω)
C． 滑动变阻器 R1 （0～10 Ω , 允许最大电流为 1 A）
D． 滑动变阻器 R2 （0～100 Ω , 允许最大电流为 0.6 A）
（1） 为方便实验调节且能较准确地进行测量， 滑动变阻器应选用 （选填“R1 ”
或“R2 ”）；
高中 2022 级物理试题 第 5 页 （共 8 页）
（2） 请根据图甲的电路图补充完整图乙的实物连线。
（3） 利用电路图进行实验， 改变滑动变阻器的阻值， 根据所测数据画出的 U—I 图线如
图丙所示， 则该电池的电动势 E= V、 内阻 r= Ω。（结果保留两位小数）
四、 计算题（本题共 3 小题， 共 38 分． 解答应当写出必要的文字说明、 方程式和重要的
演算步骤． 只写出最后答案的， 不能得分 . )
14. （10 分）
一列简谐横波沿 x 轴传播， t=0 时刻的波形图如图甲所示， 质点 P 的振动图像如图乙
所示， 求：
（1） 波的传播方向和波速大小；
（2） 经过 3s 时 P 质点经过的路程；
（3） 质点 P 的振动方程.
高中 2022 级物理试题 第 6 页 （共 8 页）
15. （12 分）
如图所示电路， 电源电动势 E= 15V，直流电动机 M 的内电阻 rM = 1Ω , 定值电阻 R=8 Ω , 闭合开关， 电动机正常工作， 并且它以 v = 1m/s 的速度匀速吊起 m =0.5kg 的重物， 理
想电压表的示数为 U=8V， g= 10m/s2， 试求：
（1） 通过电动机的电流；
（2） 电动机的效率；
（3） 电源的内电阻。
高中 2022 级物理试题 第 7 页 （共 8 页）
16．（16 分）
在“质子疗法 ”中， 质子先被加速到具有较高的能量， 然后被引向轰击肿瘤， 杀死 肿瘤细胞。 如图所示， 质量为 m 、电荷量为 q 的质子从极板 A 处由静止加速， 极板 AA1 间的加速电压U = 5根107 V ,然后从坐标系xOy 中的 B 点(0，d）平行于 x 坐标轴进入 yOP 区域， 该区域充满沿 y轴负方向的匀强电场， 电场强度 E = 5根108 NC， OP 与 x 轴夹
角α = 300。 质子在电场中偏转垂直击中边界 OP 的 C 点（图中未标出）。 取质子比荷为
q
m
= 1根108 Ckg， d=0.5 m， 不计重力作用。 求：
（1） 通过极板A1 中间的小孔射出时的速度 v0；
（2） B 、C 两点电势差 UBC；
（3） 质子击中边界 OP 的 C 点坐标
高中 2022 级物理试题 第 8 页 （共 8 页）
安宁河联盟 2023～2024 学年度上期高中 2022 级期末联考
物理试题参考答案
考试时间 75 分钟 ，满分 100 分
(
、
)一 单项选择题 （本题共 8 小题， 每小题 4 分， 共 32 分． 在每小题给出的四个选项中，
只有一项是符合题目要求 . )
1 2 3 4 5 6 7 8
B C C B A D B A
二、 多项选择题 （本题共 3 小题， 每小题 5 分， 共 15 分． 在每小题给出的四个选项中，
有多项符合题目要求．全部选对的得 5 分，选对但不全的得 3 分，有选错的得 0 分 . )
9 10 11
BD AC CD
三、 实验探究题 （本题共 2 小题， 共 15 分 . )
12． （6 分） (1) 外接 （2 分） (2) 偏大 （2 分）； 电流表分压 （2 分）
13． （9 分） (1) R1 （2 分）； (2) （评分标准： 闭合电
路接线正确， 2 分； 电压表接线正确， 2 分。）； （3） 1.50 （2 分）， 0.67 （2 分）.
四、 计算题（本题共 3 小题， 共 38 分． 解答应当写出必要的文字说明、 方程式和重要的
演算步骤． 只写出最后答案的， 不能得分 . )
14. （10 分）
答案： (1)波沿 x 轴负方向传播， v = 1m s； (2) s = 200cm； (3)质点 P 的振动方程为：
y = 20 cos(t + π) cm 或 y = 20 cos(t - π) cm 。
高二上学期期中物理试题参考答案 第 1 页 （共 3 页）
解析： （1） 由图 2 知， t=0s 时刻， 质点 P 向上运动， 根据图 1 可知， 该波沿 x 轴负方向
传播。 .......................... 1 分
由图 1 知， 波长： λ = 1.2m
由图 2 知， 质点的振动周期为： T = 1.2s
则波速为： v = = ms = 1ms ..........................2 分
（2） 再经过 3s 时， t = 3s = 2.5T 1 分
P 质点运动的路程为： s = 2.5 x 4A = 200cm 2 分
（3） 质点 P 简谐运动的表达式为： y = A sin( ωt +Q0 )
由图像可知： A=20cm， ω = = rads
则有： y = 20 sin(t +Q0 ) cm ..........................2 分
当 t=0 时， y= 10cm， 质点 P 向上振动.则： 10 = 20 sin(t +Q0 )
解得： Q0 = π .......................... 1 分
所以质点 P 的振动方程为： y = 20 sin(t + π) cm ................... 1 分
（其他解法酌情给分。 质点 P 的振动方程可写为： y = 20 cos(t 一 π) cm ）
15. （12 分）
答案： (1)IM = 1A； (2)η = 83.3%； (3)T = 1Ω。
解析： （1） 流过电阻R的电流IR = = A = 1 A ....................2 分
即通过电动机的电流， IM = IR = 1A。 .................... 1 分
（2） 电动机输出的机械功率P出 = mgv = 5W .................... 1 分
电动机的发热功率P热 = IM 2 rM = 1W .................... 1 分
电动机的输入功率IMUM = P出 + IM 2 rM ....................2 分
代入数据解得UM = 6V P = IMUM = 6W .................... 1 分
电动机的效率η = P× 100% = × 100% = 83.3%。 .................... 1 分
高二上学期期中物理试题参考答案 第 2 页 （共 3 页）
（3） 由闭合电路欧姆定律知
E = UM + U + IMr ....................2 分
解得r = 1Ω .................... 1 分
16． （16 分）
答案： （1） v0 = 1 × 108 m/s； （2） 1.5 × 108V； （3） C 点坐标（， 0.2）
解析： （1） 质子在极板AA1 间加速， 由动能定理可得qU = mv02 .......2 分
解得： v0 = 1 × 108 m/s .................... 1 分
（2） 质子在电场中偏转垂直击中边界 OP 的 C点， 如图
则质子到达 C点时的速度
v = = 2 × 108 m/s
质子从 B点到 C点由动能定理得
qUBC = mv2 mv02
解得 B、C两点电势差
UBC = 1. 5 × 108V
....................2 分
....................2 分
....................2 分
（3） 质子在电场中运动到达 OP上的 C点的水平位移为 x， 竖直位移为 y， 由匀强电场特
点和类平抛规律
(
得
y
=
0.3m
) (
E
=
)U BC
y
由几何关系得 tana =
解得x = m
所以 C 点坐标（， 0.2）
....................2 分
....................2 分
....................2 分
.................... 1 分
高二上学期期中物理试题参考答案 第 3 页 （共 3 页）
