课件6张PPT。平行投影、中心投影直观图.先讨论水平放置的平面图形的画法。

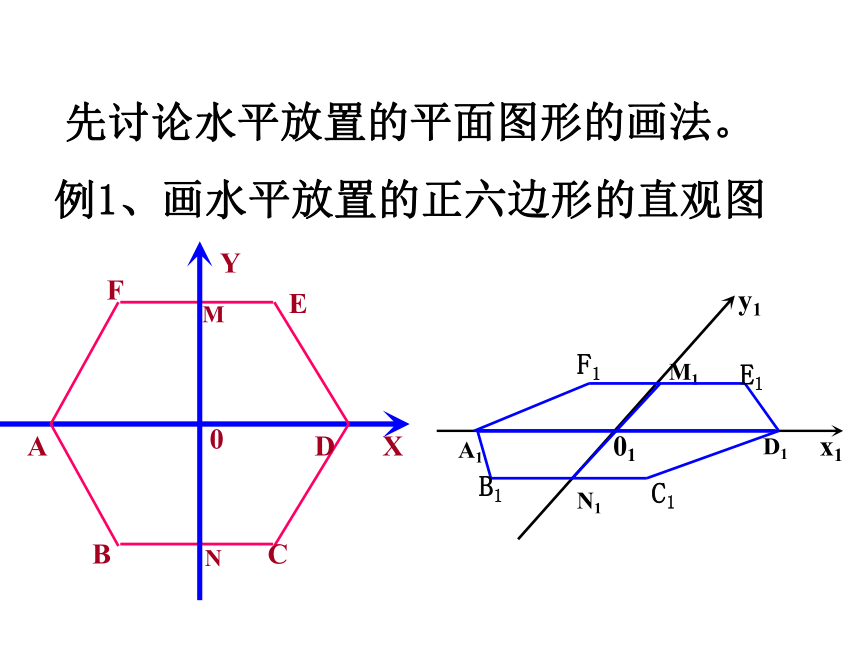

例1、画水平放置的正六边形的直观图A1D1N1M1B1C1F1E101y1x1

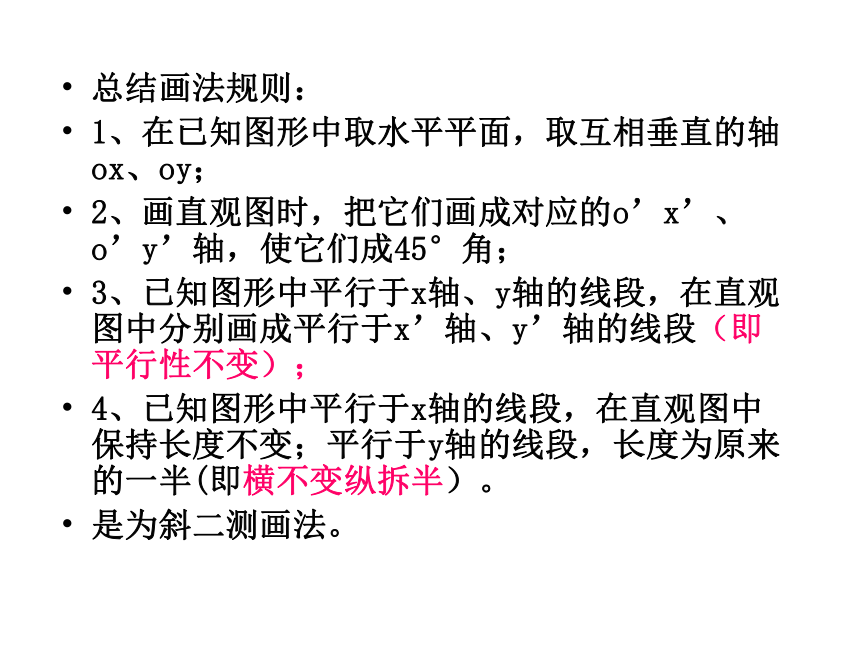

总结画法规则：
1、在已知图形中取水平平面，取互相垂直的轴ox、oy；
2、画直观图时，把它们画成对应的o’x’、o’y’轴，使它们成45°角；
3、已知图形中平行于x轴、y轴的线段，在直观图中分别画成平行于x’轴、y’轴的线段（即平行性不变）；
4、已知图形中平行于x轴的线段，在直观图中保持长度不变；平行于y轴的线段，长度为原来的一半(即横不变纵拆半）。
是为斜二测画法。例2 画棱长为2cm的正方体的直观图例3、画水平放置的圆的直观图。XOY01x1y1巩固训练[练习]1、判断：
（1）水平放置的正方形的直观图可能是梯形；
（2）两条相交直线的直观图可能是平行直线；
（3）互相垂直的两条直线的直观图仍然互相垂直（×）（×）（不一定）2、用斜二测画法画边长为4cm的正方形的直观图。
